«Форд 3-тонный»

Если тяжелый Mk VIII был развитием линии британских «ромбовидных» танков, а легкий «Американский Рено» (о нем — чуть ниже) — модификацией французского «Рено» FT, то легкий (а точнее, малый) танк «Форд» был куда более оригинален.

Двухместный 3-тонный танк, массовое производство которого было бы максимально дешево (существенная черта, вытекавшая из опыта массового автомобильного производства), вошел в танковую программу уже в 1917 г., но его доводку до серийного образца фирма «Форд» смогла закончить только к концу 1918 г. — 23 октября один экземпляр танка «Форд» представили во французском Шале-Мед он около Парижа.

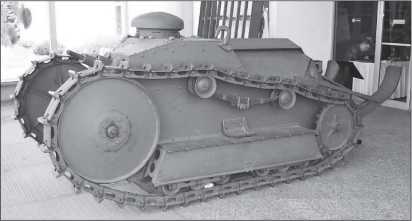

Легкий (точнее — малый) танк «Форд» модели 1918 г. Он же «Форд 3-тонный».

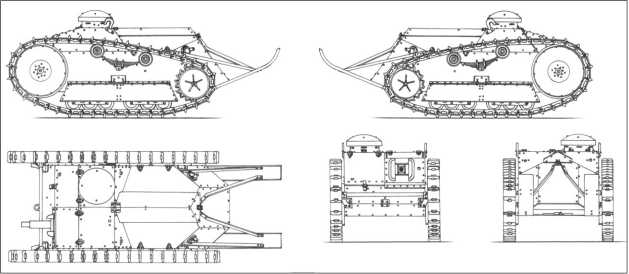

Проекции танка «Форд 3-тонный» с бронекожухом пулеметной установки.

Танк скомпоновали по безбашенной схеме с кормовым расположением моторно-трансмиссионного отделения. Водитель (механик-водитель) сидел впереди справа, слева от него — наводчик, обслуживавший 7,62-мм пулемет «Браунинг». Установка вооружения допускала качание в двух плоскостях и включала бронированный кожух ствола. Сообщения об установке на части танков 57-мм пушки, возможно, вызвано именно массивной бронировкой вооружения. Посадка и высадка производились через лобовой люк водителя и через верхний люк наводчика — оба имели откидные крышки на внешних петлях. Корпус собирался клепкой на уголках из плоских бронелистов, причем заметно стремление устанавливать листы под большими углами наклона. «Ужатость» машины была достигнута за счет тесноты и неудобства обитаемого объема.

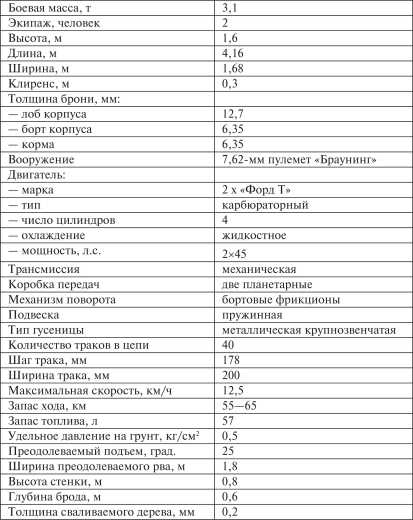

Тактико-технические характеристики «Форда» модели 1918 г.

Танк «Форд 3-тонный» на испытаниях.

Подобно Рено, конструкторы «Форда» использовали готовые узлы и детали автомобильного производства. В кормовой части параллельно вдоль бортов ставились два четырехцилиндровых рядных автомобильных двигателя «Форд» водяного охлаждения. Диаметр поршня двигателя — 95,2 мм, длина хода поршня — 101,6 мм. Каждый двигатель соединялся со своей планетарной коробкой передач (две скорости вперед, одна назад), от которых вращение через конические передачи передавалось на ведущие колеса соответствующего борта. Силовая установка имела единый для обоих двигателей карбюратор и один электростартер.

Установленные позади двигателей радиаторы обдувались вентилятором, прогонявшим воздух через решетку в нижнем кормовом листе и через просвет между верхними листами моторно-трансмиссионного отделения, прикрытый двухскатной бронекрышей. Крепление верхних листов и крыши на петлях должно было облегчить обслуживание и ремонт силовой установки. Планетарная коробка передач обеспечивала две скорости хода вперед и одну назад. Механизмом поворота служили бортовые фрикционы, управляемые рычагами. Механизмы поворота и валы бортовых передач монтировались в едином картере. Водитель управлял машиной с помощью двух педалей (правая — зажигание и акселератор, левая — двойной тормоз) и двух рычагов поворота.

Ходовая часть включала на один борт 6 опорных катков, сблокированных по три на двух тележках, подвешенных на полуэллиптических рессорах к продольной балке. Малый динамический ход катков до удара в балку не прибавлял экипажу комфортности при движении («полужесткая» подвеска). Два поддерживающих ролика также крепились на полуэллиптической рессоре. Одинарное ведущее колесо — заднего расположения, зацепление гусеницы — зубовое, за шарнир трака. Гусеничный обвод выступал за пределы корпуса. Направляющие колеса большого диаметра были вынесены вперед и вверх. Как видим, здесь использована примерно та же схема, что и в танке Рено, но с другим конструктивным оформлением. Обращают на себя внимание, однако, крепление оси направляющих колес снаружи на внешних кронштейнах и отсутствие приспособления для регулировки натяжения гусеничных цепей — видимо, для упрощения. Трак гусеницы — почти квадратный, сборный (в этом танк ближе трактору «Холт», чем танку «Рено»), включал подушку и два рельса, на которых опорные катки удерживались ребордами.

Для наблюдения и вентиляции служил возвышающийся над гусеничным обводом грибовидный колпак со смотровыми щелями, также схожий с «Рено». На марше крышка люка водителя откидывалась вверх, образуя его окно, но поскольку выступающие вперед короб установки вооружения и гусеничный обвод сильно ограничивали обзор водителю, колпак оказывался ему необходим и тут. Для повышения возможности преодолевать рвы и вертикальные препятствия сзади жестко крепился «хвост». На корпусе сверху крепились большие крюки, рассчитанные на облегчение погрузки-разгрузки танка при перевозках. Имелись и буксирные приспособления.

Планировалось, что за счет широкого использования автомобильных агрегатов удастся собирать до 100 танков в месяц. Причем танк должен был решать задачи не только боевой машины, но и транспортера боеприпасов и легкого артиллерийского тягача (например — для 75-мм полевой пушки). Но к моменту перемирия была собрана только опытная партия из полутора десятков машин, после чего заказ на 15 000 серийных машин отменили.

«Форд» модели 1918 г. можно считать первым представителем класса машин, получивших позднее название танкеток и малых танков (к ним, напомним, относили машины до 5 т). В пользу этого, кроме малой массы, говорит численность экипажа, вооружение, использование автомобильных агрегатов, низкий силуэт. Правда, танкетки, созданные в середине 1920-х годов майором Мартелем, инженерами Карденом и Лойдом — а именно от их конструкций принято отсчитывать историю машин малого класса, — имели существенное отличие от американского первенца — маневренность. Хотя и российский проект одноместной пулеметной «Щитоноски» Максимова (1919 г.), и построенная позднее во Франции «Сабатэ» также предназначались для сопровождения пехоты.
