«Бронированный автомобиль» инженера Менделеева
Благодаря советскому исследователю В.Д. Мостовенко стали известен еще один проект, автором которого был Василий Дмитриевич Менделеев, сын великого русского ученого Д.И. Менделеева. В статье «Первый в мире сверх-тяжелый танк» (журнал «Танкист» № 9 за 1948 г.) Мостовенко впервые рассказал о разработанном В.Д. Менделеевым проекте тяжелой гусеничной боевой машины.
Этот проект и его автор достойны особого внимания.
30 декабря 1886 г. Д.И. Менделеев отметил в своем дневнике записью: «Рождение детей — близнецов Марии и Василия». Вероятно, под влиянием разносторонних интересов отца дети выбрали свои самостоятельные жизненные пути. Мария Дмитриевна стала одним из ведущих российских кинологов, видным специалистом по охотничьим подружейным собакам. Василий Дмитриевич выбрал нелегкую, но почтенную стезю инженера и связал свою жизнь с военным кораблестроением. В 1903–1906 гг. он учится в Кронштадтском морском инженерном училище, с 1908 по 1916 год служит на питерских судостроительных заводах — Балтийском, Невском, участвует в разработке и постройке двигателей для подводных лодок, руководит рядом проектов. С 1911 г. в свободное от основной напряженной службы время молодой инженер Менделеев работает над проектом гусеничной боевой машины. 24 августа 1916 г. (когда первые английские танки еще только прибыли во Францию, а первые французские заканчивались сборкой) Менделеев представляет в канцелярию Военного министерства эскизный проект со следующей запиской: «Представляю при сем эскизный проект Бронированного автомобиля моей системы… Если он заслуживает внимания, то покорнейше прошу указать то учреждение Военного министерства, в которое мне следует упомянутый эскизный проект представить на рассмотрение». Эскизный проект был разработан по всем правилам и отличался от предложений большинства изобретателей чрезвычайной продуманностью, тщательностью и подробностью. Само описание «бронированного автомобиля» разделено на главы — внутреннее размещение личного состава, спецификация, таблица весов, расчет опорной поверхности, проход (транспортировка) по железнодорожному пути.
Корпус машины простой коробчатой формы собирался на уголках, причем набор каркаса Менделеев составил «по-корабельному» — из стрингеров и шпангоутов.

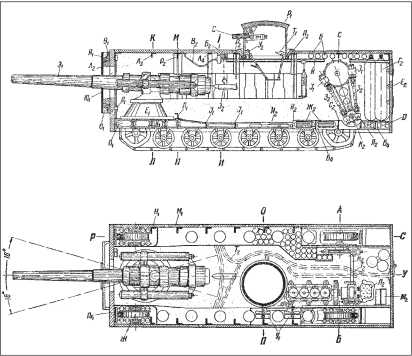

Проект «Бронированного автомобиля» инженера В.Д. Менделеева, 1916 г.
«Боковая» броня выполнялась из цельных катаных плит, крыша — из пяти поперечных плит. Бронирование рассчитывалось на защиту от 6-дм бронебойных снарядов. Толщина брони составляла: лоб — 150 мм, борт и крыша — 100 мм. Боковая входная дверь толщиной 120 мм крепилась на массивных наружных петлях и могла задраиваться. В передней части корпуса устанавливалась 120-мм пушка Канэ «типа Морского комитета» на центральном штыре (тумбовая установка). Плоская маска пушки с вертикальной амбразурой скользила на горизонтальных направляющих по лобовому листу. Подача выстрелов из «крюйт-камеры» (укладки) производилась роликовыми тележками-кокорами по подвесному монорельсу. Предусматривался боекомплект в 46 снарядов плюс 4 на тележке и один в казеннике пушки. Кроме того, в центральной части корпуса монтировалась выдвижная башенка диаметром 1400 мм с пулеметом «Максим» и толщиной брони 8 мм (она могла опускаться при сильном огне противника). В задней части слева устанавливался рядный 4-цилиндровый двигатель «автомобильного типа», водяного охлаждения, мощностью 250 л.с. (видимо, под «автомобильным» имелся в виду тип бензинового двигателя, поскольку мощность соответствовала более подводной лодке). Пуск двигателя производился сжатым воздухом. Бензин содержался в изолированных «стальных цистернах» под днищем. Трансмиссия включала главный фрикцион, механическую коробку передач и дифференциал в качестве механизма поворота. Коробка передач обеспечивала 4 скорости вперед и одну назад.
Оригинально был разработан гусеничный ход — верхняя ветвь гусеницы проходила под крышей корпуса, так что корпус прикрывал еще и гусеничный ход (нечто подобное применят германские конструкторы в 1918 г. на сверхтяжелом «К-Wagen»). Длина опорной поверхности гусеницы — 6 м. Башмаки траков шириной 250 мм должны были штамповаться из 8-мм стального листа, а сама гусеница — выдерживать усилие на разрыв до 27,4 тс. Опорные катки имели пневматическую подвеску — каждый каток крепился на конце поршня, вставленного в вертикальный цилиндр. Все цилиндры одного борта были объединены в одну пневмосистему, образуя сбалансированную на один борт подвеску. Вместе с большим — 1500 мм — динамическим ходом каждого поршня это должно было обеспечить плавность хода и сохранение горизонтального положения корпуса на пересеченной местности. Для ведения огня машина могла ложиться корпусом на грунт — так разгружалась от нагрузки отдачей ходовая часть (четверть века спустя германцы используют такой же прием в самоходной 600-мм мортире «Карл»). Ведущее колесо — заднее верхнее. Направляющие и ведущие колеса имели форму пятиугольников, что обеспечивало зацепление гусеницы за башмак трака. Натяжение гусеницы регулировалось смещением задних колес.
«Команда» включала 8 человек — командир, главный механик, «рулевой», «наводчик при орудии», пулеметчик и три «канонира». Все, кроме командира, имели свои рабочие места. Место командира определялось обстановкой: при движении он должен был находиться возле рулевого, в бою — вести наблюдение через бойницы в «стенах» и крыше корпуса, руководить работой команды, а также обстреливать подобравшегося неприятеля из пистолета «Браунинг». «Рулевой при отсутствии боевой опасности находится на крыше автомобиля в передней его части» на съемном сиденье со съемными органами управления, в бою — внутри машины. Все управление — пуском двигателя, главным фрикционом, коробкой передач, поворотом, натяжением гусениц, жалюзи воздухозаборника, подъемом башенки — осуществлялось тщательно разработанной пневматической системой, включавшей компрессор с приводом от двигателя и баллоны со сжатым воздухом (в корме). Внутреннее освещение обеспечивали 16 электролампочек, питавшихся от сети постоянного тока напряжением 24 В. Сеть включала динамомашину (генератор) и 4 группы аккумуляторных батарей «системы Тюдор» емкостью 12 а.ч. Для внешней связи служили флажки семафора.

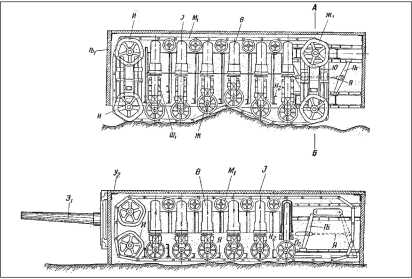

Работа пневматической подвески одного борта гусеничного «Бронированного автомобиля» Менделеева. Для стрельбы «Бронированный автомобиль» должен был ложиться корпусом на грунт.
Размеры машины были внушительными — длина с пушкой 13 м, по корпусу — 10 м, высота с опущенной башенкой — 3,5 м, с поднятой — 4,5 м, при опускании на грунт — 2,8–3,8 м, ширина 4,4 м, клиренс — 0,7 м. Расчетный вес составил 173,2 т.
Для расчета движения Менделеев специально проштудировал «Курс автомобилизма» Н.Г. Кузнецова, весьма популярный тогда в России. Согласно расчетам, машина должна была развивать скорость до 24,8 км/ч, преодолевать подъем крутизной до 25 градусов, радиус поворота определялся в 10 м. Правда, инженер-автомобилист Дорофеев, оценивая проект, указал, что «при такой значительной тяжести и небольшой мощности мотора… не может превышать 3 верст в час».
Рассматривая вопрос транспортировки своего «бронированного автомобиля», В.Д. Менделеев особо указывал, что «приспособляемость машины перемещаться вдоль железнодорожного пути существенно необходима для нее потому, что если имеющиеся понтонные и шоссейные мосты не выдерживают ее веса, то остаются железнодорожные».
Проект разработан детально — вплоть до типа аккумуляторных батарей. Сказались основательная инженерная подготовка и опыт конструктора. Некоторые черты проекта позволяют предположить, что автор рассчитывал на производственную базу судостроительных заводов. Большие трудности вызвала бы «пронизавшая» весь проект пневматическая система, а силовую установку и все электрооборудование пришлось бы закупать за рубежом. Существовал и второй, «облегченный» до 100 тонн вариант проекта, представленный В.Д. Менделеевым осенью 1916 г. Он не сохранился в деталях, но по отрывочным данным отличался уменьшенной до 50–76 мм (2–3 дюйма) толщиной брони при более мощной английской 127-мм пушке и двух пулеметных башенках.
В эскизном проекте Менделеев не указал конкретного назначения своего «бронированного автомобиля». Понятно, что машина с низкой — 1,5 л.с./т — удельной мощностью двигателя и высоким — 2,78 кг/см2 — удельным давлением на грунт не могла предназначаться для движения по изрытому снарядами полю боя. По особенностям устройства это была самодвижущаяся, хорошо защищенная бронированная огневая точка. Можно предположить, что своего гиганта Менделеев намеревался использовать в крепостной войне (вспомним «крепостной броненосец» Пороховщикова) или для береговой и противодесантной обороны Финского залива. Ведь много позже, в 1933 г., в Ленинграде, по предложению инженера А.А. Толочкова, был разработан проект гусеничной самоходной установки для береговой обороны, вооруженной 152-мм морской пушкой Б-10, с броней до 20 мм (она, кстати, так же для ведения огня должна была опускаться на грунт).
«Бронированный автомобиль» Менделеева не был первым проектом «танка» вообще (он не был даже первым проектом сверхтяжелого танка — вспомним проект Э. Буйена). Но это был действительно первый русский проект подобной машины. Техническая культура и добросовестность, с какой он был разработан, делают честь русской инженерной школе того времени. Впрочем, давно замечено, что при общей отсталости в плане ряда современных технологий Россия имеет прекрасные инженерные кадры. Однако проект Менделеева не оказал какого-либо влияния на развитие боевых машин. В ГВТУ, куда проект был передан, его не подвергли тщательному рассмотрению (видимо, из-за того же гигантизма), сам Василий Дмитриевич скончался в 1922 г. в возрасте 35 лет, а проект «осел» в архиве и был забыт на три десятилетия, пока его не воскресил Мостовенко в своей статье, а затем — и в книге. Позже в популярной литературе появилось откуда-то прозвище «Бронеход», а также рисунок общего вида, не вполне соответствующий описанию самого Менделеева.
