Модульная авионика для МС-21

Евгений ЕРОХИН

Концерн «Радиоэлектронные технологии» (КРЭТ), входящий в Госкорпорацию «Ростех», готовится впервые широко представить на нынешнем авиасалоне МАКС-2013 свою современную и перспективную продукцию в сфере радиоэлектроники военного и гражданского назначения. Одним из ключевых направлений работ концерна в целом и ряда входящих в него предприятий является создание унифицированного комплекса бортового оборудования на основе интегрированной модульной авионики (ИКБО ИМА). Данные работы выполняются ведущими предприятиями КРЭТ уже в течение нескольких лет в рамках ОКР «Разработка комплекса унифицированных базовых элементов бортового оборудования открытой архитектуры на основе интегрированной модульной авионики с применением отечественного коммутатора шины ARINC-664». С 2009 по 2011 гг. выполнены три этапа по разработке предварительной проектной и сертификационной документации. В 2011 г. завершены эскизно-технический проект, первый этап разработки конструкторской документации и проекты квалификационных баз на унифицированные базовые элементы. В настоящее время идет изготовление опытных образцов БРЭО для перспективного пассажирского ближне-среднемагистрального самолета МС-21. Соответствующий контракт на сумму в 2,33 млрд руб. был заключен КРЭТ с Минпромторгом России в начале этого года. С этого года появилась и соответствующая статья в Федеральной целевой программе развития гражданской авиации.

По планам концерна, согласованным с Объединенной авиастроительной корпорацией (за интеграцию бортового оборудования МС-21 в целом отвечает созданное в мае 2012 г. дочернее предприятие ОАК — ООО «ОАК — Центр комплексирования»), опытные образцы отечественной авионики для МС-21 должны быть поставлены на стендовые испытания уже во 2-м квартале 2014 г. В 2014–2015 гг. планируется провести наземные и летные испытания элементов базового комплекса, а серийное производство БРЭО на основе ИМА должно начаться в 2016–2017 гг.

Следует отметить, что по ИКБО ИМА была непростая конкурентная борьба с ведущими зарубежными разработчиками БРЭО, но благодаря передовым заделам в этом направлении, концерну удалось получить право стать головным по данной тематике и поставщиком основных подсистем и программного обеспечения. При этом доля предприятий КРЭТ по аппаратной части составляет порядка 47 %, а в сфере подготовки программного обеспечения — 80 %. Как известно, в проекте Sukhoi Supeg'et 100 российских компонентов комплекса авионики было лишь около 5 %.

Не вдаваясь в технические тонкости, можно представить масштабы проводимых НИОКР на примере краткого перечня разрабатываемых предприятиями КРЭТ систем, аппаратных компонентов и функций ИКБО. Так, информационный вычислительный комплекс ИВК-КСУ-МС-21 комплексной системы управления самолетом МС-21 представляет собой высокоинтегрированную цифровую систему управления с четырехкратным резервированием, обеспечивающую управление рулевыми поверхностями самолета и механизацией крыла, а также формирование информации о предельных режимах полета с практически 100-процентной отказоустойчивостью. Функция самолетовождения реализуется в вычислительной системе открытой архитектуры и обеспечивает автоматическое, директорное и ручное самолетовождение с выполнением действующих и перспективных норм Евроконтроля в области навигационной стратегии вплоть до 2020 г.

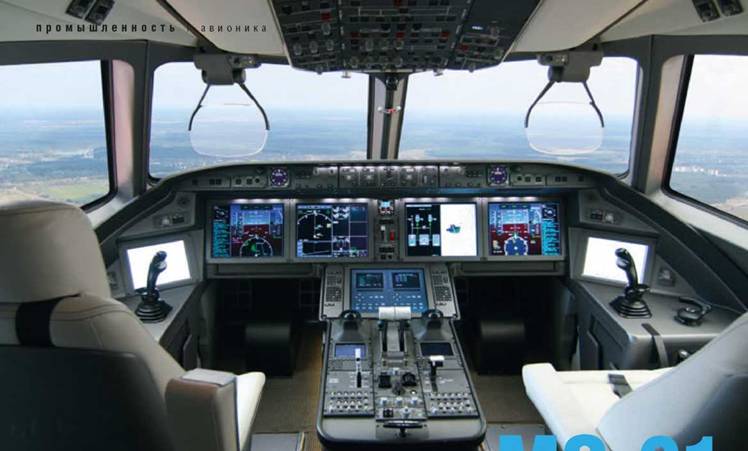

Средства электронной индикации на основе цветных многофункциональных жидкокристаллических индикаторов ИМ-21-2 обеспечивают представление экипажу информации о пилотажно-навигационной обстановке, о состоянии и параметрах силовой установки, самолетных систем и сигнальной информации. Пульты управления обеспечивают управление режимами работы средств индикации. Система измерения воздушных данных СИВД-21 осуществляет вычисление и выдачу во взаимодействующие бортовые системы высотно-скоростных параметров, углов атаки и температуры наружного воздуха.

Система управления общесамолетным оборудованием СУОСО-МС-21 с блоками управляющих команд системы кондиционирования и регулировки давления обеспечивает интеграцию самолетных систем в единый комплекс с возможностью управления общесамолетным оборудованием как в автоматическом, так и в ручном режиме. Функция бортовой системы технического обслуживания реализуется в вычислительной системе на основе концепции ИМА и обеспечивает регистрацию отказов и неисправностей комплектующих изделий ИКБО с возможностью их расшифровки для представления наземному техническому персоналу.

В настоящее время структура «борта» МС-21 еще продолжает конкретизироваться. В соответствии с достигнутыми договоренностями входящие в состав концерна предприятия совместно с ОАК участвуют в интеграции всего комплекса, обеспечивают комплектную поставку оборудования на этапе изготовления, а также будут осуществлять последующее послепродажное обслуживание на этапе эксплуатации.

Примечательно, что в рамках разработки ИКБО ИМА для МС-21 российские предприятия впервые начинают работать по международным стандартам. Впереди решение непростой задачи по сертификации комплекса европейскими авиационными властями (EASA), а также переговоры по сертификации в США.

В рамках работ по ИКБО ИМА предполагается развитие ряда новых ключевых технологий: навигации, наблюдения и связи на основе технологии CNS/ATM, обеспечивающей повышение безопасности полетов и экономической эффективности летательных аппаратов гражданского и военного назначения; создания автономных бесплатформенных инерциальных навигационных систем (БИНС) и их чувствительных элементов, в значительной степени определяющих конкурентоспособность отечественной продукции на мировом рынке, технологическую независимость и безопасность государства; безопасного управления как высоко динамичными, так и слабо маневренными объектами на основе отказоустойчивых, многократно резервированных систем управления; создания РЛС с АФАР; формирования информационно-вычислительной среды и периферийных устройств на основе концепции интегральной модульной авионики, формирования информационно-управляющего поля кабины и экспертных систем на их основе; создания интеллектуальных датчиков.

Несмотря на то, что пока в ближайших планах Концерна приоритетным является оснащение ИКБО ИМА самолета МС-21, разрабатываемая аппаратура должна будет стать максимально унифицированной для размещения на любых типах новых и модернизируемых летательных аппаратов гражданского и военного применения. Таким образом, больше не потребуется под каждый самолет или вертолет создавать и производить свой собственный «борт». Уже планируется поставлять аналогичный комплекс авионики на основе ИМА для многоцелевого транспортного самолета МТС, пассажирского Sukhoi Supeg'et NG, а также для перспективного среднего вертолета ПСВ, разрабатываемого ОАО «Вертолеты России». Предполагается, что к 2016–2017 гг. доля отечественного бортового радиоэлектронного оборудования в перспективных воздушных судах может достигнуть не менее 70–80 % в денежном выражении, что, по предварительным оценкам, будет приносить российским производителям 25–40 млрд руб. в год. В амбициозных планах КРЭТ — поставки бортового оборудования собственного производства и крупным зарубежным производителям авиационной техники.

В проектировании и изготовлении ИКБО ИМА задействовано около 15 предприятий, большинство которых входит в КРЭТ. Прежде всего, это ОАО «МИЭА» и ОАО «УКБП», а также ОАО «НИИАО», ОАО «ОКБ «Электроавтоматика», ОАО «Аэроприбор- Восход», ОАО «Техприбор», ОАО «НКБ ВС», ОАО «Измеритель», ООО «Контур-НИИРС», ОАО «Корпорация «Фазотрон-НИИР», ФГУП НПП «Полет», ЗАО «ВНИИРА- Навигатор», ОАО «ЭОКБ «Сигнал», ОАО «ГРПЗ» и ФГУП «ГосНИИАС». В настоящее время стоит непростая задача консолидировать рынок российских производителей бортового оборудования и оптимизировать их функции, исключив дублирующие производства. Стоимость авионики в составе самолетов и вертолетов до недавнего времени составляла около 25 %, а благодаря новой ИМА эту долю можно существенно снизить, что благоприятно отразится на конкурентоспособности летательных аппаратов в целом.
