Двигатели «Мотор Сич» на МАКС-2013

Вячеслав БОГУСЛАЕВ, Президент АО «МОТОР СИЧ»

Авиадвигателестроительная промышленность Украины в 2007 г была объединена в корпорацию «Научно-производственное объединение А. Ивченко». Корпорация создана двумя предприятиями — АО «МОТОР СИЧ» и ГП «Ивченко-Прогресс», которые находятся на одной территории и были практически неразделимы всю их историю.

Основой корпорации является наше предприятие, в состав которого входит более полутора десятков структурных подразделений, расположенных на территории Украины, на которых работает свыше 23 тыс. человек.

АО «МОТОР СИЧ» — это компания, специализирующаяся на создании, производстве и послепродажном обслуживании газотурбинных двигателей для гражданской и военной авиации, промышленных газотурбинных приводов, а также газотурбинных электростанций и газоперекачивающих агрегатов с этими приводами. В последнее время мы также проводим активные работы по созданию в Украине вертолетостроительной промышленности.

Большой опыт позволяет нам гибко и эффективно действовать на мировых рынках. Качество и надежность выпускаемых нами авиадвигателей подтверждена их многолетней эксплуатацией на самолетах и вертолетах более чем в 100 странах мира.

Одним из признанных критериев успешности предприятия является его участие в международных авиационных выставках. АО «МОТОР СИЧ» — постоянный участник аэрокосмических салонов во Франции, Германии, Великобритании, Индии, Китае, Объединенных Арабских Эмиратах, России и других странах.

На нынешнем 11-м авиасалоне МАКС-2013 в экспозиции корпорации «НПО А. Ивченко» представлен ряд наших двигателей последних лет, созданных или только создаваемых как на нашем предприятии (ТВ3-117ВМА-СБМ1В серий 1, 2 и 4Е, МС-500В, МС-14 и АИ-450-МС), так и совместно с ГП «Ивченко-Прогресс» (Д-436-148ФМ, Д-136-2 и АИ-450М).

Д-436-148

Ан-148

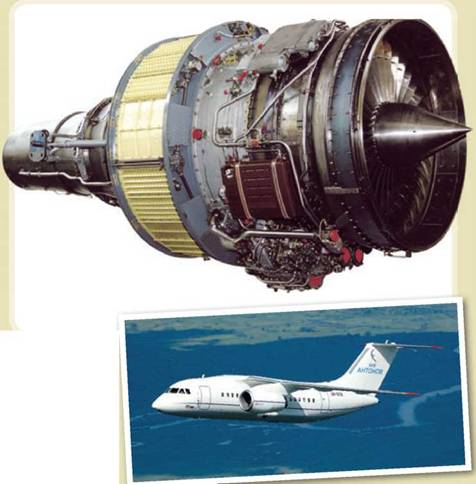

Самым большим двигателем в нашей экспозиции является Д-436- 148ФМ. Это очередной двигатель семейства Д-436-148, успешно эксплуатируемых на самолетах Ан-148 и Ан-158. Он создается для последующих модификаций самолетов этого семейства и, прежде всего, для среднего транспортного Ан-178.

Этот двигатель будет иметь перспективный вентилятор, в конструкции которого использованы новые решения по повышению КПД, напорности и снижению шума. В сочетании с повышением характеристик основных узлов двигателя это обеспечит существенное улучшение летно-технических характеристик самолетов.

Необходимо отметить, что один из двигателей этого семейства — Д-436ТП — в составе самолета Бе-200ЧС в ноябре 2008 г. первым из авиационных двигателей на постсоветском пространстве получил одобрение Европейского Агентства по авиационной безопасности (EASA) на соответствие международным нормам летной годности, обеспечив тем самым выход гидросамолета Бе-200ЧС на европейский и американский рынки.

Для различных модификаций Ан-148 и других пассажирских и транспортных самолетов с маршевыми двигателями семейства Д-436 на АО «МОТОР СИЧ» создан двухвальный вспомогательный газотурбинный двигатель АИ-450-МС. Он обеспечивает запуск маршевых двигателей, а также подачу сжатого воздуха и электроэнергии в бортовые системы самолета при неработающих маршевых двигателях.

Высокая эффективность применения ВГТД АИ-450-МС достигается за счет низкого удельного расхода топлива, являющегося следствием высоких параметров термодинамического цикла, высоких КПД узлов и выбора схемы с отбором воздуха от служебного компрессора, а также за счет низких эксплуатационных расходов.

Продолжаются работы по турбовинтовым двигателям АИ-45 °C и АИ-45 °C-2 с мощностью на взлетном режиме 400 и 750 л.с. соответственно, предназначенных для самолетов авиации общего назначения и учебно-тренировочных. В настоящее время изготовлены макет двигателя АИ-45 °C и два двигателя для стендовых и летных испытаний.

В апреле 2013 г. на международной специализированной авиационной выставке AERO Friedrichshafen (Германия) двигатель АИ-45 °C демонстрировался в составе макета 5-местного однодвигательного самолета DA-50 Turbine широко известной в мире австрийской компании Diamond AI.

«МОТОР СИЧ» является одним из главных участников рынка вертолетных газотурбинных двигателей. Более 80 % вертолетов «Ми» и «Ка», в т. ч. и самый грузоподъемный в мире Ми-26, поднимают в небо запорожские моторы. Наша стратегия развития заключается в укреплении своих позиций на этом рынке путем создания принципиально новых двигателей.

С целью дальнейшего повышения летнотехнических характеристик вертолетов и их эффективности при эксплуатации в высокогорных районах стран с жарким климатом в сентябре 2007 г. на АО «МОТОР СИЧ» завершены работы по созданию вертолетного двигателя ТВ3-117ВМА-СБМ1В. По своим характеристикам этот двигатель соответствует современным техническим требованиям и имеет выданные в 2007 г.

Сертификаты типа Авиационного регистра Межгосударственного авиационного комитета и Государственной авиационной администрации Украины.

В 2009 г. двигатель ТВ3-117ВМА-СБМ1В принят на вооружение МО Украины.

В 2011 г. двигатель ТВ3-117ВМА-СБМ1В успешно прошел государственные стендовые испытания в России и подтвердил свое соответствие требованиям технического задания Министерства Обороны Российской Федерации.

ТВ3-117ВМА-СБМ1В серии 4Е

Ми-8МСБ

В 2012 г. двигатели ТВ3-117ВМА-СБМ1В успешно прошли предварительные летные испытания в составе вертолета Ми-8МТВ-5-1 на ОАО «МВЗ им. М.Л. Миля», а в апреле 2013 г. Министерством Обороны Российской Федерации завершены специальные совместные летные испытания в г. Торжок.

Для применения в проектах новых вертолетов разрабатываются модификации двигателя — ТВ3-117ВМА-СБМ1В серии 1 с электронно-цифровой САУ (FADEC) и ТВ3-117ВМА-СБМ1В серии 2 с новым электронным регулятором. Использование новых САУ приведет к дальнейшему улучшению характеристик двигателей и вертолетов.

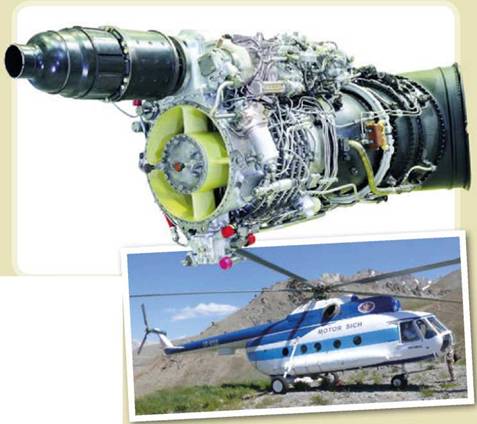

Двигатели ТВ3-117ВМА-СБМ1В серии 4 и 4Е (с воздушной или электрической системами запуска) являются модификациями двигателя ТВ3-117ВМА-СБМ1В и предназначены для ремоторизации ранее выпущенных вертолетов типа Ми-8Т с целью улучшения их летно-технических характеристик, особенно при эксплуатации в условиях жаркого климата, высокогорных взлетных площадок. Двигатели поддерживают мощность до более высоких значений температур наружного воздуха, высот базирования и полета по сравнению с двигателями ТВ2-117, установленными в настоящее время на вертолеты типа Ми-8Т.

Двигатели унаследовали лучшие конструктивные решения, направленные на обеспечение более высоких параметров и ресурсов, которые были отработаны на базовом двигателе ТВ3-117ВМА-СБМ1В. Это позволило установить двигателям ТВ3-117ВМА-СБМ1В серии 4 и 4Е назначенный ресурс 15 000 часов/циклов, ввести чрезвычайные режимы 2,5- и 60-минутной мощности при одном неработающем двигателе, которые отсутствовали на двигателе ТВ2-117.

Первый полет вертолета Ми-8Т с новыми двигателям ТВ3-117ВМА-СБМ1В серии 4Е состоялся 10 ноября 2010 г. на аэродроме АО «МОТОР СИЧ».

В 2011 г. Авиационным регистром МАК выдано дополнение к Сертификату типа на маршевые двигатели ТВ3-117ВМА-СБМ1В серий 4 и 4Е.

Учитывая изменение конъюнктуры мирового вертолетного рынка, наше предприятие ведет работы по созданию семейства турбовальных двигателей нового поколения — МС-500В в классе взлетной мощности 600-1000 л.с., предназначенных для установки на вертолеты различного назначения со взлетной массой 3,5–6 тонн.

По прогнозам экспертов, сектор рынка вертолетов этого класса, благодаря их универсальности, будет одним из самых перспективных в ближайшие годы. Базовым двигателем семейства является МС-500В-01 с мощностью на взлетном режиме 810 л.с. На его основе могут быть созданы модификации со взлетной мощностью от 630 л.с. (двигатель МС-500В) до 950 л.с. (двигатель МС-500В-02).

Самым большим вертолетным двигателем производства АО «МОТОР СИЧ» является двигатель Д-136, созданный на основе газогенератора двухконтурного двигателя Д-36.

Конструкторами ГП «Ивченко- Прогресс» разработан проект модернизации двигателя Д-136, который будет осуществляться совместно с АО «МОТОР СИЧ». Новый двигатель получил обозначение Д-136-2, и обеспечивает мощность на максимальном взлетном режиме 11 500 л.с., которая поддерживается до температуры окружающего воздуха +50 °C. Введен также чрезвычайный режим с мощностью 14 500 л.с. Д-136-2 предназначен для использования на модернизированном вертолете Ми-26Т2.

Сегодня АО «МОТОР СИЧ» активно занято работами по вертолетной тематике.

На предприятии создано конструкторское бюро и вертолетное производство, заданием которых является создание, модернизация, ремонт и ремоторизация вертолетной техники.

В 2012 г. проводились летно-конструкторские испытания турбовального двигателя ТВЗ-117ВМА-СБМ1В серии 4Е в составе модернизированного на АО «МОТОР СИЧ» вертолета Ми-8МСБ.

Вертолет Ми-8МСБ может быть представлен в нескольких вариантах: транспортный, пассажирский, поисково-спасательный, медицинский, пожарный, сельскохозяйственный, военный. Максимальная масса груза, перевозимого внутри грузовой кабины вертолета Ми-8МСБ, составляет 4000 кг, а перевозимого на внешней подвеске — 3000 кг.

В сентябре 2012 г. на Международном авиационно-космическом салоне «ABIACBIT 2012», вертолет Ми-8МСБ набрал высоту 8250 метров, установив таким образом новый мировой рекорд в классе E-lg (категория FAI для вертолетов взлетной массой от 6000 до 10 000 кг).

АИ-450М

МСБ-2

По желанию заказчика возможна комплектация вертолета Ми-8МСБ радиотехническим оборудованием связи, навигации, посадки и управления воздушным движением с учетом требований ICAO для полетов по международным воздушным линиям, а также расширенным комплектом оборудования, что обеспечивает возможность круглосуточного эффективного применения вертолета в простых и сложных метеоусловиях, в горной и равнинной местностях, в жарком климате на всех допустимых высотах и скоростях полёта.

С 2012 г. АО «МОТОР СИЧ» освоило выполнение капитального ремонта вертолетов Ми-2 в стандартной комплектации. При необходимости, отремонтированным вертолетам может быть произведена модернизация авиационного и радиоэлектронного оборудования, проведено переоборудование салона.

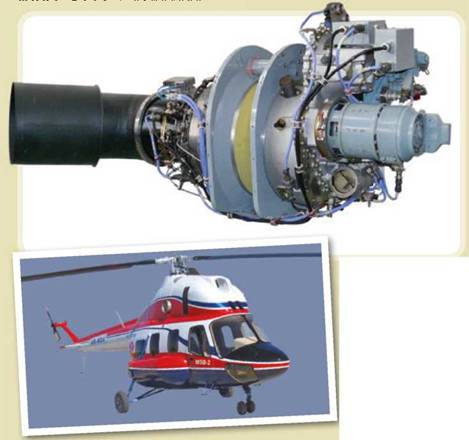

Поскольку основным недостатком вертолетов Ми-2 является низкая надежность и недостаточная мощность двигателей, в настоящее время АО «МОТОР СИЧ» разрабатывает и реализует программу по ремонту и модернизации вертолетов Ми-2 в профиль МСБ-2, у которого двигатели ГТД-350 будут заменены на современные и экономичные двигатели АИ-450М1. Указанная модернизация существенно улучшит его летно-технические характеристики. Так ожидается, что по сравнению с Ми-2 вертолет МСБ-2 обеспечит:

— экономию часового расхода топлива более чем на 30 %;

— увеличение статического и динамического потолка;

— рост эффективности использования вертолета в условиях жаркого климата и высокогорья.

Впервые в экспозиции нашего предприятия будет представлен модернизированный самолет Ан-2-100 с двигателем МС-14, который разработан и изготовлен на нашем предприятии. По сравнению с классическим Ан-2 с поршневым двигателем, Ан-2-100 имеет увеличенную на 20 % коммерческую нагрузку, в два раза большую дальность полета с коммерческой нагрузкой 1500 кг. Также немаловажными качествами являются большой ресурс, неприхотливость в обслуживании и ремонте.

В настоящее время на ГП «Антонов» проводятся летно-конструкторские испытания самолета Ан-2-100, а двигатель МС-14 прошел 150-часовые заводские испытания и предъявлен комиссии АР МАК для сертификации.

АО «МОТОР СИЧ» накопило большой опыт работы с предприятиями ближнего и дальнего зарубежья и может предложить рынку широчайший спектр новых изделий по вертолетным двигателям перспективных направлений.
