Глава 13. Фотокамеры "Аякс-10" — "Аякс-12"
В 1950 г. НИЛ-11 выпускает новую модель «Аякс-10», у которой появилась новая пружина прижимного столика кадрового окна, обеспечившая более равномерную фиксацию фотопленки перед съемкой после перемотки предыдущего кадра. «Аякс-10» имел новое покрытие внутренних поверхностей аппарата для снижения вероятности царапин на эмульсионном слое фотопленки. Также была изменена форма рукоятки установки значения выдержки. В целом испытания показали хорошую надежность работы основных узлов и частей фотоаппарата.
Фотокамера «Аякс-10» с объективом А-4; слева механизм камуфляжа с рукояткой дистанционного управления (из архива Keith Melton Spy Museum)
Следующая модификация «Аякс-11» появилась в 1951 г. после нескольких лет практического оперативного использования новой серии фотоаппаратов. «Аякс-11» обладал большей надежностью и стабильностью работы всех основных узлов и деталей. Фотоаппарат стал более удобным в эксплуатации, в частности, появилась новая ручка-рычаг установки значения выдержки, а также счетчик кадров. Теперь с помощью «Аякс-11» можно было получать более качественные негативы. Конструкторы добились значительного снижения шумов работы затвора и механизма перемотки пленки. «Аякс-11» прошел многочисленные испытания, получил положительные отзывы оперативного состава МГБ, после чего было решено передать эту модель на оптико-механический завод в г. Красногорске, в новый отдельный цех для серийного изготовления специальной фототехники.
К началу 1950 г. уже накопился определенный опыт использования аппаратов серии «Аякс» и появились выработанные практикой правила подготовки техники и проведения негласной фотосъемки. Для получения качественного фотоснимка сотрудник должен был:
1) предварительно установить объектив аппарата на нужное по условиям съемки расстояние; при необходимости предварительно оценить или даже измерить это расстояние с соблюдением требований конспирации;
2) оценить равномерность освещенности объекта фотосъемки; по возможности не использовать места, откуда объект может получиться на снимке слишком контрастным или с затененными частями;
3) место фотографирования должно выбираться из расчета максимального заполнения кадра снимаемым сюжетом, что позволило бы в дальнейшем безошибочно опознать по фотоснимку всех «действующих лиц», точно определить местоположение важных предметов, объектов и т. п.;
4) определить или уточнить необходимую экспозицию: выдержку и диафрагму в зависимости от используемой фотопленки, предполагаемой или уже известной освещенности объекта; как правило, движущийся объект должен сниматься с максимально короткой выдержкой, а статический сюжет — с более закрытой диафрагмой для увеличения глубины резкости;
5) в момент съемки желательно зафиксироваться (прислониться к дереву, стене, афише и др.) и плавно нажать на спусковую кнопку или рычаг дистанционного управления.
В 1952 г. красногорский завод освоил серийный выпуск специальных фотоаппаратов «Аякс-12», которые стали известными под заводской маркировкой Ф-21. Выпускаемые «Аяксы» имели серийные номера, первые цифры которых на некоторых сериях фотоаппаратов указывали на год изготовления. Какое-либо клеймо или фирменные знаки за-вода-изготовителя на фотоаппараты «Аякс», как и на всю специальную продукцию для МГБ и затем для КГБ, не ставилось. Исключением явилась небольшая серия фотоаппаратов «Аякс» с клеймом завода в г. Уфе. Только в 1989 году коммерческая версия «Аякса-12», получившая название «ZENIT MF-1», имела на передней панели фирменное заводское клеймо, поскольку эта модель предназначалась для открытой продажи на потребительском рынке.
В заводской комплект поставки фотоаппарата «Аякс-12» входили:
1) фототросик дистанционного управления;
2) четыре кассеты для фотопленки по две в специальной металлической укладке;
3) улучшенная модель резака для фотопленки.
Перезарядку фотоаппарата «Аякс» сотрудник мог производить на свету заранее подготовленными кассетами. Фотохимическая обработка пленок и снаряжение кассет производились в фотолабораториях оперативных подразделений.
Изготовление фотопленки для «Аякса» производилось с помощью специального резака. Обычная 35 мм кинопленка, например, тип 135 устанавливалась в приемную щель резака и путем вращения рукоятки подавалась на режущие элементы. С помощью зубчатого барабана производился отсчет требуемого количества кадров, после чего вращение рукоятки останавливалось стопором. При нажатии на боковой рычаг необходимая для зарядки фотоаппарата часть пленки длиной 60 см отрезалась, оставшиеся отрезанные части выбрасывались.

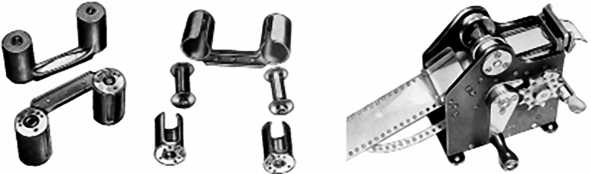

Кассеты для «Аякса-12» и резак для удаления перфорации и подготовки отрезка пленки длиной 600 мм (из архива Keith Melton Spy Museum)
Все эти действия производились в полной темноте; при этом резак обеспечивал автоматически все необходимые этапы подготовки и точной нарезки пленки. Рекомендовалось перед началом работы в полной темноте произвести тренировки с резаком при обычном свете.
Одним из первых прикрытий-камуфляжей для аппаратов «Аякс» были черные пуговицы к пальто, теплой куртке или к пиджаку. Летом активно использовалась специальная пряжка с брючным ремнем, состоявшая из двух изделий:
а) пояс-бандаж, сшитый из мягкой ткани с карманом для фотоаппарата и отверстием под объектив;
б) ременная пряжка с полупрозрачным зеркалом и с насадочным кольцом для крепления объектива «Аякса». Позднее вместо зеркальной (полупрозрачной) пряжки стали использовать пряжку-решетку различной конфигурации.
Слева прикрытие «ремень»; справа «пуговица пальто» (из архива Keith Melton Spy Museum)
Прикрытие «ремень» надевалось следующим образом: вначале сотрудник аккуратно закреплял пояс-бандаж, плотно застегивая пряжки крепления на спине. Затем в карман пояса устанавливался «Аякс» таким образом, чтобы его объектив выступал наружу. Через отверстие в бандаже выводился фототросик дистанционного управления, который навинчивался на спусковую кнопку фотоаппарата. В рубашке и брюках прорезались отверстия для объектива. Надев брюки, сотрудник одевал пряжку на объектив, пропуская половинки ремня через шлевки брюк и застегивал их сзади или сбоку. Спусковой фототросик выводился в карман брюк.
Рубашка и брюки сотрудника должны были выглядеть аккуратно, не иметь небрежного вида и морщин. Ничто не должны было сковывать движения сотрудника. Как правило, прикрытие «ремень» использовал сотрудник, который не имел избыточного веса и большого живота. Галстук часто завязывался так, чтобы его нижний конец немного закрывал пряжку. При фотографировании сотрудник слегка откидывался назад, галстук немного приподнимался и производилась фотосъемка.

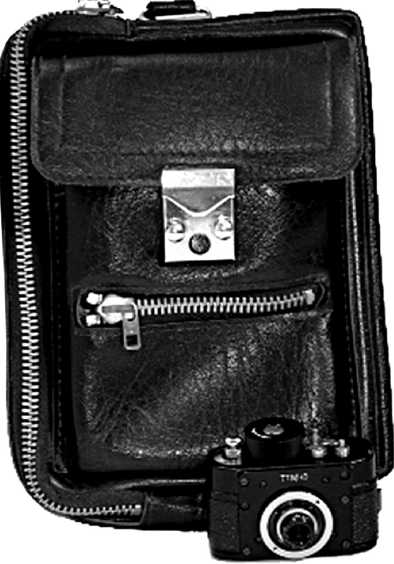

Прикрытие МГБ ГДР «мужская сумка» для фотоаппарата «Аякс-12»(из архива Detlev Vreisleben Collection).
Прикрытие «брошка» с прозрачной вставкой для использования фотоаппарата «Аякс-12» (из архива Keith Melton Spy Museum)
Перед «боевыми» фотосъемками сотрудник в обязательном порядке проходил основательный курс подготовки и тренировки для приобретения устойчивых навыков. Наиболее частой ошибкой была неточная наводка на объект по высоте, в результате чего на фотоснимке не было объекта целиком, а только ноги, колеса автомашины и пр.
Съемка из «мужской сумки» велась через прозрачный элемент в центре на пряжке. Управление фотоаппаратом производилось путем нажатия на нижний угол сумки, связанный рычажной системой с кнопкой спуска затвора. Наличие боковой «змейки» позволяло быстро вытащить фотоаппарат из прикрытия для замены.
По свидетельству ветеранов КГБ, наиболее используемыми «фотомоделями» были пальто и пиджак, которые позволяли точно наводить фотоаппарат на объект съемки. Длительная практика использования «Аякса» давала возможность производить качественную фотосъемку даже в метро при пониженной или просто плохой освещенности. В этих условиях иногда практиковалось использование выдержки «В» (от руки), позволявшей опытным сотрудникам делать качественные фотоснимки в условиях низкой освещенности, что считалось настоящей виртуозной работой и особо отмечалось руководством подразделения. Иногда «Аякс-12» прятали в кулак и производили конспиративную фотосъемку между пальцами рук. Такой необычный прием фотосъемки, конечно же, требовал большой тренировки, практики и определенной импровизации движений руки с аппаратом в кулаке.
Практика работы сотрудников наружного наблюдения показала, что женщина, профессионально ведущая слежку, имеет больше возможностей для быстрого изменения внешности за счет макияжа и смены заметных элементов одежды.
Вариант размещения под одеждой радиостанции «Кама» с микрофоном-динамиком и фотоаппарата «Аякс-12» с дистанционным управлением, 1950 гг (из архива Keith Melton Spy Museum)
Учитывая эти обстоятельства, были разработаны разнообразные женские «фотомодели», дававшие возможность фотографировать объект крупным планом на достаточно близком расстоянии. В одной из таких «моделей» в качестве прикрытия объектива использовалась специально изготовленная брошка, для чего в блузке или тонкой кофточке, одеваемой под пиджак, пробивалось отверстие, через которое производилось фотографирование.
На рисунке показана экипировка женщины, оперативного сотрудника, которая выполняет негласную фотосъемку встречи в ресторане объекта разработки со своим новым контактом. Кроме фотоаппарата, обязательным атрибутом являлась скрыто носимая радиостанция, располагавшаяся под одеждой.
