Глава 12. Фотокамеры "Аякс-8" и "Аякс-9"
В 1948 г. неизвестным конструктором создается опытный образец фотоаппарата «Аякс-8».
В этой первой специальной камере взвод затвора и перемотка фотопленки осуществлялись внутренней пружиной, которая предварительно взводилась боковым штоком. «Аякс-8» обычно располагался под верхней одеждой сотрудников, и фотографирование велось через специальные пуговицы пальто или пиджака. Фотоаппарат имел дистанционное управление, нажатием кнопки которого производился спуск затвора с последующей перемоткой пленки на один кадр под действием внутренней пружины.
Для работы с «Аяксом-8» использовалась неперфорированная фотопленка шириной 21 мм, которая предварительно нарезалась из стандартной 35 мм пленки. Размер негатива у «Аякс-8» был 18 х 24 мм, что было в два раза меньше, чем у обычных 35 мм фотоаппаратов. Такой уменьшенный кадр снижал качество получаемых фотоснимков.

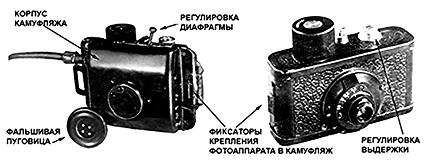

Слева «Аякс-8» с объективом А-1; стрелками показаны места крепления аппарата к «фотомоделям». Справа «Аякс-8» с объективом А-4.(из архива Keith Melton Spy Museum)
Новый аппарат обеспечивал высокую конспиративность фотосъемки через «фотомодели», однако имел существенный недостаток: значительное усилие взвода и спуска кнопки затвора, а также довольно высокий уровень шума в моменты фотографирования, что могло привести к расшифровке оперативных мероприятий. К тому же первый специальный фотообъектив А-1, которым был снабжен «Аякс-8», имел низкие оптические параметры, что влияло на качество снимков, особенно при пониженном освещении. Все эти недостатки первого советского специального фотоаппарата вызывали у офицеров МГБ справедливые нарекания: от разработчиков спецаппаратуры требовали высококачественную и надежную портативную фототехнику.
Разработчики и конструкторы учли все высказанные оперативным составом замечания, и в 1949 г. на вооружение МГБ поступает новый аппарат «Аякс-9», существенно отличавшийся в лучшую сторону от предыдущей модели. В новой камере был применен механизм взвода внутренней рабочей пружины по типу системы «фрикцион», как у модифицированных аппаратов «ФЭД».
Фотоаппарат «Аякс-9» с объективом А-4 (из архива Detlev Vreisleben Collection)
Это позволило оснастить «Аякс-9» более удобной кнопкой спуска затвора, сделать «легким» сам спуск затвора и модифицировать механизм перемотки пленки. Теперь при нажатии на кнопку срабатывал затвор и производился снимок, а при отпускании кнопки пленка автоматически перематывалась на один кадр и снова взводился затвор. Один полный взвод внутренней пружины обеспечивал в новом аппарате возможность съемки до 15 кадров.
Кроме объектива А-4, на «Аякс-9» также устанавливался объектив А-1 с улучшенными оптическими параметрами. Были разработаны новые специальные кассеты для быстрой перезарядки камеры «Аякс-9» на свету. Эти нестандартные кассеты вмещали 600 мм фотопленки шириной 21 мм. В комплект аппарата теперь входил новый резак, позволявший быстро и точно нарезать в полной темноте заранее выбранную по чувствительности фотопленку. «Аякс-9» оснащался улучшенным механизмом затвора, обеспечивавшим большую стабильность выдержек, чем у предыдущей модели. Для фотоаппарата «Аякс-9» было изготовлено новое дистанционное управление с плавным спуском затвора, что было особенно важным во время фотосъемки «на ходу».
Фотоаппарат «Аякс-9» с объективом А-1, слева камуфляж «пуговица» (фото из архива Keith Melton Spy Museum)
