Глава 28. Первые микрофотокамеры «Загадка» и «Залив»

Недавно мы получили письмо из Германии от нашего общего знакомого Детлева Врейслебена, известного европейского историка и коллекционера спецтехники. Вместе с письмом он прислал очень интересные, редкие фотографии одной из первых советских микрофотокамер «Загадка». Об этой фотокамере, изготовленной всего в десяти комплектах, практически не было ничего известно. Однако благодаря немецкому историку мы смогли восполнить этот пробел.

В середине 1960-х гг. НИЛ-11 разработала одну из первых советских микрофотокамер «Загадка», которую удалось полностью закамуфлировать в стандартную шариковую авторучку «Паркер».

Фотокамера «Загадка»(из архива Detlev Vreisleben Collection)

Фотокамера была смонтирована в правой части авторучки. В достаточно толстую кнопку управления авторучки был установлен узел объектива и механизм затвора. Чуть дальше, в глубине корпуса авторучки располагался отсек для кассеты. Для фотографирования документа авторучка переворачивалась кнопкой-объективом вниз и удержалась в таком положении двумя руками, расставленными под углом, с опорой локтевыми суставами на поверхность стола. Затем кнопка нажималась внутрь авторучки до упора, после чего медленно, за 5 сек. кнопка начинала выдвигаться из корпуса авторучки. За это время надо было удерживать авторучку двумя руками, упираясь локтями на поверхность стола, и постараться точно навести кнопку-объектив на фотографируемый документ. В момент остановки кнопки в крайнем нижнем положение был слышен тихий щелчок спуска затвора и производилось фотографирование.

Объектив фотокамеры «Загадка» (из архива Detlev Vreisleben Collection)

При следующем нажатии кнопки «Загадки» происходил взвод затвора и перемотка фотопленки на один кадр. В аппарате использовался микрообъектив 1:4/4 мм «с вынесенным зрачком». Затвор был шторным, с постоянной выдержкой 1/50 сек. Угол поля зрения составлял 68 град., а диаметр кадра 5 мм. В аппарате использовалась специальная сверхтонкая фотопленка 28СЛ шириной 5 мм и длиной 280 мм, что давало возможность съемки до 30–50 кадров.

Рекомендованная дистанция фотосъемки была 35 см. Документ с размерами 200 х 300 мм следовало фотографировать за 2 раза. Для освещения снимаемого документа применялась настольная лампа мощностью 75 — 100 ватт, расположенная на расстоянии 40–50 см.

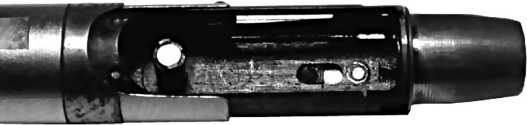

Отсек для установки кассеты с пленкой (из архива Detlev Vreisleben Collection)

«Загадка» считалась большим достижением Оперативно-технического управления КГБ и коллектива разработ-чиков-конструкторов НИЛ-11. Примечательно, что ранее отработанные приемы снаряжения кассет и химической обработки тонких фотопленок для «Минокса» были реализованы и в методиках работы с «Загадкой»

Для проявления, промывки и фиксирования фотопленок «Загадки», как и других последующих моделей микрофотокамер, применялась входящая в комплект аппарата пластиковая рамка. Специальный резак позволял изготовить отрезки пленки шириной 5 мм из листа заводской партии фотопленки.

Через некоторое время появляется модернизация «Загадки», микрофотокамера «Залив». Для камуфлирования «Залива» применялись на полтора миллиметра более толстые шариковые авторучки «Паркер». Новая фотокамера была оснащена переключателем выдержки с положениями 1/20 и 1/50 сек, что обеспечивалось поворотом двух половинок шариковой авторучки относительно друг друга на 90°. В остальном же параметры у «Залива» были, как у предыдущей модели.

Установка выдержки фотоаппарата «Залив»(из архива Detlev Vreisleben Collection)

По воспоминаниям ветеранов, требовалась большая аккуратность для подготовки тонкой фотопленки нужной ширины и установка ее в фотокамеру. При этом малейшие ошибки, допущенные сотрудниками ОТ, приводили к заклиниванию пленки, закручиванию ее в процессе транспортировки внутри аппарата и даже к обрыву. В связи с этим подготовкой микрофотокамер для передачи через тайник агенту занимались только опытные офицеры ОТ, многократно выполнявшие эту сложную процедуру.
