Глава 25. Фотоаппараты «Минокс»

В оперативной деятельности КГБ, как и других спецслужб в период холодной войны, большое значение придавалось миниатюрным фотокамерам, с помощью которых было необходимо фотографировать секретные документы в особо важных, охраняемых местах их использования и хранения. Разработка и конструирование подобной фототехники для КГБ велась в специальном отделе НИЛ-11 и поручалась только опытным кадровым сотрудникам, уже имевшим офицерские звания. В Штази, например, для изготовления «шпионских» камер использовался потенциал знаменитого концерна «Карл-Цейс-Йена», где в секретных отделах и цехах трудились наиболее талантливые ученые и конструкторы ГДР. В ЦРУ же оперативно-техническая служба привлекала для выполнения своих секретных заданий небольшие частные фирмы, в которых творцы-одиночки делали часто «на коленке» уникальные микрофотокамеры, повторить которые позднее не смогли ни всемирно известные фотоконцерны, ни ближайшие партнеры США по НАТО.

В довоенный и военный периоды признанным лидером среди миниатюрных фотокамер по качеству негативов, оригинальности конструкции и габаритам считался аппарат «Рига-Минокс», созданный в 1938 г. в Риге небольшим коллективом латвийских инженеров, где автором этого проекта по праву считался прибалтийский немец Вальтер Запп. В начале Второй мировой войны американцы активно скупали рижский «Минокс» по цене 400 $ — 500 $ за комплект (почти в 5 раз дороже) у частных владельцев и в фирмах для оснащения Управления стратегических служб (УСС) — молодой зарубежной разведки США. Советские спецслужбы также применяли «Рига-Минокс», но в тяжелые годы войны массовых закупок, как это делала Америка, агентурная разведка СССР позволить себе не могла.

Однако в послевоенный период подразделения советских спецслужб активно приобретали фотоаппараты «Минокс-А», когда в ФРГ одноименная фирма начала серийный выпуск уже ставшей знаменитой фотокамеры, которой длительное время пользовались многие службы мира и даже киногерой Голливуда Джеймс Бонд.

Принципы, заложенные в конструкции «Минокса», схема подачи пленки, дизайн кассет и другие детали фотоаппарата были использованы спецслужбами самых разных стран в качестве основы для создания своих собственных моделей, среди которых были весьма удачные, по мнению мировых фото экспертов. Так, например, существенным улучшением «Минокса» стал советский специальный фотоаппарат «Точка-58» и его последующие модификации, которые через представительства КГБ быстро разошлись, а затем активно использовались дружественными СССР (и не только) спецслужбами многих стран мира. Другая фотокамера КГБ, уникальный аппарат «Зодчий», также с кассетой «под Минокс» до сих пор поражает своим дизайном, конструкцией и надежностью всех тех, кто тщательно исследует мировую историю развития специальной фототехники и с гордостью показывает эту камеру на зарубежных выставках и в своих богатых иллюстрациями книгах. И потому начало этой главы будет посвящено «Миноксу», «отцу» послевоенных миниатюрных фотокамер.

Вальтер Запп начал разработку и конструирование первого образца «Минокса» еще в Таллине, в 1934 г. Переехав затем в Ригу, Запп в 1936 г. на заводе VEF сделал первый работающий «Рига-Минокс» и в 1937 г. зарегистрировал свой патент в Финляндии. В 1938 г. появились первые серийные фотоаппараты «Рига-Минокс», что произвело настоящий фурор на мировом рынке фототехники. Особый интерес к совершенной в то время конструкции «Минокса», превосходной оптике и малым размерам проявили спецслужбы. И как результат в 1939 г. 17 тысяч аппаратов «Рига-Минокс» быстро разошлись по всему миру.

После войны, в 1948 г., в Германии был выпущен новый «Минокс-А» с улучшенным объективом, затем в 1958 г. появился «Минокс-В» со встроенным селеновым измерителем освещенности, и в 1969 г. начал продаваться самый длинный «Минокс-С» с электронным экспонометром, работающим от батарейки, которая устанавливалась в специальный отсек корпуса. Концепция кинематической схемы, конструкция фотооптического узла и оригинальная кассета аппарата «Минокс» — все эти идеи первой модели 1938 г. сохранялись и в последующих модификациях. При этом изменялся объектив и материалы фильмового канала, модернизировался видоискатель и добавлялись выдвигаемые из боковой ниши светофильтры, появился синхроконтакт для вспышки, экспонометр и др.

Аппарат «Рига-Минокс», 1938 г.(из архива Keith Melton Spy Museum)

Представительства КГБ и спецслужбы многих стран мира активно закупали все три модели «Минокса», отдавая предпочтение «Минокс-А» с наименьшими габаритами, что было важно при изготовлении тайников и контейнеров в случаях хранения и транспортировки этого фотоаппарата. Спецслужбы также приобретали принадлежности фирмы «Минокс», такие, как портативные треноги, различные штативы креплений, фототросики для стационарной съемки документов, оригинальный фотоувеличитель и др.

Большим спросом у спецслужб пользовались металлические цепочки для «Минокса» с отметками, которые помогали пользователям при фотографировании документов «с руки» точно фиксировать расстояние до поверхности документов четырех стандартных размеров. Интересно, что эти цепочки считались особым шиком у офицеров центрального аппарата КГБ. Этими цепочками крепились для надежности личные печати, потеря которых влекла за собой большие неприятности как по партийной линии, так и в карьерном продвижении сотрудника советской госбезопасности.

Джон Уокер, офицер шифровальной службы ВМС США, 18 лет работал на КГБ. Многие секретные документы Уокер фотографировал аппаратами «Минокс-А» и «Минокс-В». Во время фотосъемки Уокер часто пользовался измерительной цепочкой для фиксирования расстояния до поверхности документа (из архива Keith Melton Spy Museum)

Особо привлекательной для спецслужб была конструкция миниатюрной пластмассовой кассеты «Минокса», обеспечивавшая легкое извлечение ее из аппарата и замену на «чистую» за несколько секунд при обычном освещении. Оперативные офицеры и агенты КГБ, в отличии от других спецслужб, в том числе и ЦРУ, практиковали весьма оригинальный прием для хранения и передачи не целой кассеты «Минокса», а только той части, в которой была экспонированная фотопленка. Для этого пластиковую перемычку кассеты отрезали ножницами или просто разламывали руками.

Такое «обрезание» кассеты после фотосъемки более чем вдвое сокращало размеры тайников и контейнеров, особенно важных для конспиративной доставки фотопленок с информацией. Так, например, в период холодной войны практиковалась секретная доставка половинок кассет «Минокса» в дорогих конфетах, в плитках шоколада, в бритвенных наборах, парфюмерных дорожных комплектах и в других подобных обиходных продуктах и предметах. Половинки кассет «Минокса» в небольшом контейнере были также весьма удобными для операции «моментальная передача», или «моменталка» на жаргоне КГБ, когда контейнер с фотопленкой за доли секунды при большом скоплении людей незаметно передавался из рук в руки при движении офицера-куратора и агента навстречу друг другу в заранее оговоренном месте и времени.

Специалисты подразделений фототехники КГБ научились перезаряжать одноразовую кассету «Минокса». Это позволяло снаряжать кассеты импортными фотопленками чувствительностью 100–200 ASA. Активно применялась и специальная советская фотопленка «1-70», в два раза более тонкая, чем стандартная «Минокс». Пленка «1-70» давала возможность увеличивать емкость кассет «Минокса» и фотографировать до сотни кадров, что с большим энтузиазмом применялось агентурой загранаппаратов КГБ.

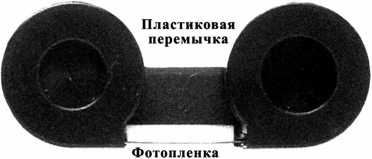

Кассета «Минокс»(из архива Keith Melton Spy Museum)

Интересный факт: для устранения возможного заклинивания пленки «1-70» зубцом подающей части кассеты «Минокс» изобретательные офицеры-техники 14 отдела ПГУ искусно мастерили крохотные колечки из обычной 35 мм фотопленки. Эти дополнительные колечки закрывали зубец внутри кассеты и тем самым предотвращали заклинивание тонкой пленки.

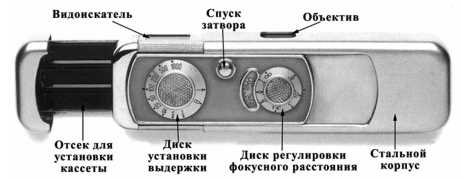

Фотокамера «Минокс-А»(из архива Keith Melton Spy Museum)

Технологии работы с «Миноксом-А» и варианты использования различных пленок были тщательно отработаны в Оперативно-техническом управлении КГБ, после чего офицеры-кураторы и оперативно-технические сотрудники тренировались в Москве, в учебных фотолабораториях перед началом работы за рубежом, где опыт работы с «Ми-ноксами» передавался агентуре и нелегалам советской разведки. В деятельности КГБ был период, когда все оперативные офицеры центрального аппарата в обязательном порядке обучались приемам оперативной съемки фотокамерами «Минокс».

Особенно тщательно специалисты КГБ отрабатывали методы проявления и печатания экспонированных фотопленок с документальной информацией, схемами и таблицами. Несмотря на возможность использования оригинальных фотобачков для «Минокса» с термометрами внутри, а это было очень важным для подготовки нужной температуры растворов во время химической обработки пленок «Минокс» и советских тонких пленок «1-70», проявление экспонированных негативов в подразделениях КГБ практиковали в большинстве своем руками, в кюветах, постоянно контролируя во время всего процесса проявления плотность и контраст изображений с помощью небольших и удобных приборов ночного видения.

Химическая обработка фотопленок от «Минокса» в территориальных и зарубежных подразделениях КГБ осуществлялось, как правило, проявителем «Rodinal», широко известным на Западе как специальный раствор-концентрат для обработки негативов с микроизображениями, когда нельзя было допускать быстрого роста зерна эмульсионного слоя фотопленки. «Rodinal» разбавлялся чаще всего в пропорциях от 1:10 до 1:50, при этом строго контролировалась температура готового раствора. В местах с жарким и субтропическим климатом использовался холодильник с запасами кубиков льда для снижения температуры часто теплой и даже горячей воды из городской водопроводной сети, которая нужна была для приготовления проявителя, закрепителя и промывки фотопленок «Минокса».

Подразделения КГБ, где активно применялись «Ми-ноксы» в оперативной работе, закупали за рубежом и применяли специальный фотоувеличитель «Минокс» с точечным источником света. Именно этим увеличителем можно было качественно отпечатать на фотобумаге негативы от «Минокса» и других миниатюрных фотокамер, что достигалось за счет равномерного освещения по всему крохотному кадру негатива.

В 1970-е гг. в подразделениях КГБ появился отечественный увеличитель «4176» с точечным источником света. По своим параметрам новый увеличитель оказался лучше зарубежного и в дальнейшем активно применялся для фотопечати негативов тонких и сверхтонких пленок, экспонированных с помощью миниатюрных фотоаппаратов.

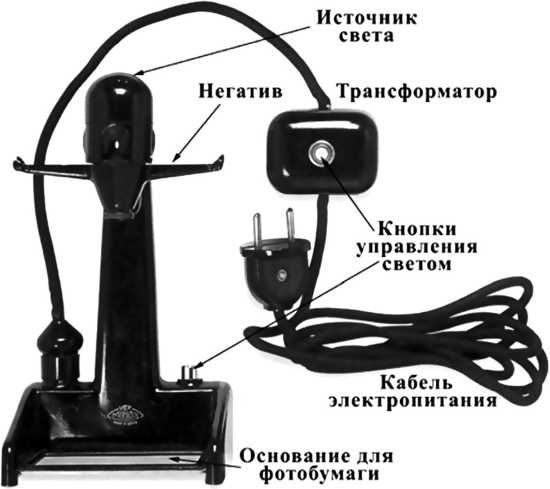

Увеличитель «Минокс» для фотопечати (из архива Keith Melton Spy Museum)

Использованные в «Миноксе» технические решения, оригинальная конструкция кассеты, а также уже отработанные приемы фотосъемки документов, проявления и печатания негативов дали разработчикам и конструкторам КГБ огромный практический опыт, который был успешно реализован в советских миниатюрных и микрофотокамерах. Интересно отметить, что первые агентурные фотокамеры для ЦРУ также были изготовлены под кассету «Минокс».

В 1958 г. разработчики и конструкторы НИЛ-11 создают советский фотоаппарат с пружинным взводом затвора на 20–25 кадров для автоматической фотосъемки. Эта уникальная по всем параметрам малогабаритная фотокамера и ее модификации стали весьма популярными не только среди оперативных офицеров КГБ, но и сегодня пользуются особой любовью у современных коллекционеров фототехники. Новый по тем временам аппарат, которому было присвоено в КГБ странное название «Точка-58», вначале предназначался для негласной фотосъемки объектов наружного наблюдения из различных камуфляжей.

Специальный микрообъектов 1:3, 5/15 мм позволял фотографировать на расстоянии 1,5–3 м, что было важным для получения снимков лица объекта, его особых примет, деталей одежды и носимых предметов. Аппарат был оборудован счетчиком кадров с отдельный диском регулировки и установки на ноль.

Аппарат «Точка-58» крепился под одеждой сотрудника, на верхней части туловища с помощью резиновых лямок. Фотографирование производилось через специальную прозрачную галстучную булавку, через отверстие, которое насквозь пробивалось в галстуке из плотного материала, делая пригодным красивый галстук только для «темных дел».

Визирование фотоаппарата на объект съемки производилось «вслепую» и потому требовалась хорошая предварительная тренировка для получения качественных снимков.

Спуск затвора осуществлялся из кармана брюк рукояткой дистанционного управления, с помощью которой можно было также изменять выдержку затвора. Полный завод пружины «Точки-58» обеспечивал автоматическую съемку 25–27 кадров, после чего сотрудник должен был вновь незаметно завести пружину. «Точка-58» работала практически бесшумно, что было в то время большим достижением.

Кроме «галстука», для «Точки-58» изготавливались и другие «фотомодели», в том числе бытовые носимые предметы, такие, как радиоприемники, сумочки для документов и др.

В качестве фотоматериала для «Точки-58» вначале использовались стандартные пластмассовые кассеты «Ми-нокс» с фирменной фотопленкой «AgfaPan100» толщиной 135 микрон или с советской 35-мм пленкой А-2 толщиной 150 микрон и чувствительностью 250 ед. ГОСТ, которую разрезали на полосы нужной ширины.

Фотомодель «галстук» для «Точки-58»(из архива Keith Melton Spy Museum)

В ОТУ была выпушена большая партия разборных кассет типа «Минокс» из легкого сплава, куда, кроме обычной фотопленки, могла устанавливаться более тонкая. Это позволяло существенно увеличить количество снимаемых кадров без замены кассеты.

Позднее в НИЛ-11 разработали видоискатель и новый объектив с регулируемым фокусным расстоянием. Минимальная дистанция съемки теперь была 35 см, что давало возможность использовать модернизированный аппарат «Точка-58М» для копирования документов. Если съемка документов производилась на рабочем месте, где была вероятность появления посторонних людей, то габариты «Точки-58М» позволяли быстро спрятать ее в карманы брюк, пиджака или накрыть любым предметом, лежащим рядом на столе.

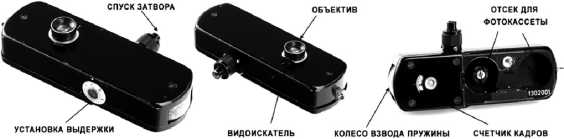

Фотокамера «Точка-58»(из архива Keith Melton Spy Museum)

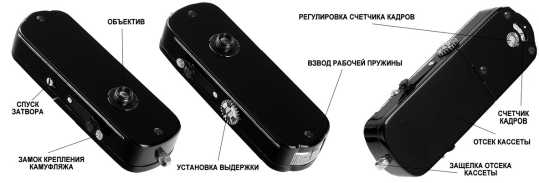

Фотоаппарат «Точка-58М»(из архива Keith Melton Spy Museum)

Специалисты Оперативно-технической службы Штази (ГДР) сделали один из самых оригинальных камуфляжей: он позволял использовать «Точку-58» для негласного фотографирования самых разных объектов от людей до образцов военной техники. Камуфляж «чехол для очков» давал возможность фотографировать секретные объекты весьма конспиративно, открыто держа его в руках и нажимая на рычаг спуска затвора. Естественно, что нужен был второй чехол с настоящими очками, которые оперативный сотрудник или агент постоянно держали на рабочем месте и дома.

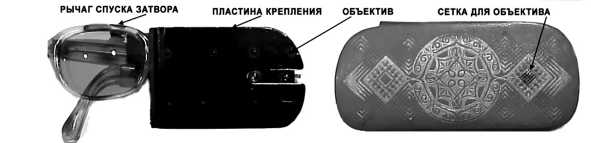

Камуфляж «чехол для очков», изготовленный в МГБ ГДР для советского фотоаппарата «Точка-58М»(из архива Keith Melton Spy Museum)

Для работы с «Точкой-58М» применялась тонкая фотопленка «1-70», снаряжаемая в пластиковые кассеты «Ми-нокс». При необходимости «Точка-58М» оснащалась и обычными фотопленками с высокой чувствительностью для съемки документов в местах с пониженным уровнем освещенности.

По мнению специалистов разных стран мира, фотокамера «Точка-58» и ее модификации считаются одними из лучших малогабаритных аппаратов второй половины ХХ века.
