Образцы пулеметов

По классификации того времени выделялись «легкие, облегченные и тяжелые пулеметы «Максим». «Легкими» именовались пулеметы «Виккерс», полученные Россией в небольшом количестве и использовавшиеся в основном в кавалерии и авиации. «Тяжелыми» именовались отечественные пулеметы «Максим» обр. 1905 г., «облегченными» — обр. 1910 г.

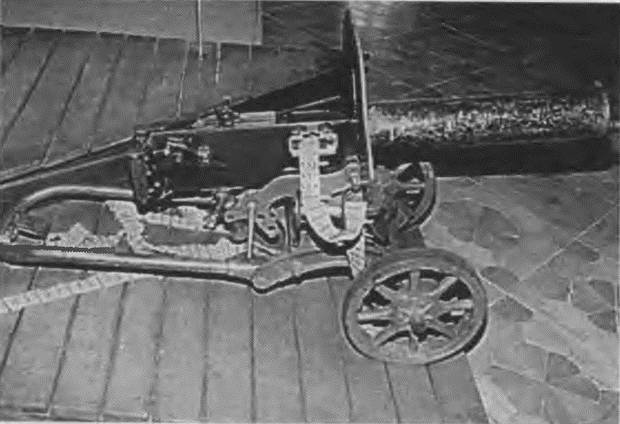

Пулемет «Максим» обр. 1910 г. на упрощенном станке Соколова

Автоматика пулемета «Максим» действовала по схеме отдачи ствола с коротким ходом. Запирание канала ствола производилось затвором (замком), подпираемым системой из двух шарнирно сочлененных рычагов, передний из которых (шатун) был связан плоским шарниром с затвором, а задний (мотыль) так же шарнирно крепился в задней части рамы, то есть рама играла роль ствольной коробки. На правый конец оси мотыля надевалась качающаяся рукоятка, играющая также роль ускорителя в работе автоматики, на левый — барабан (эксцентрик) с цепочкой типа Галя, соединенной с возвратной пружиной. Выстрел производился с закрытого затвора. Спусковой рычаг располагался между рукоятками управления и удерживался предохранителем.

Питание — из холщовой патронной ленты. Подача ленты — справа-налево ползуном. Патронная коробка переносилась и устанавливалась отдельно от пулемета и для надежной работы системы подачи второй номер вручную поддерживал подаваемую ленту в правильном положении.

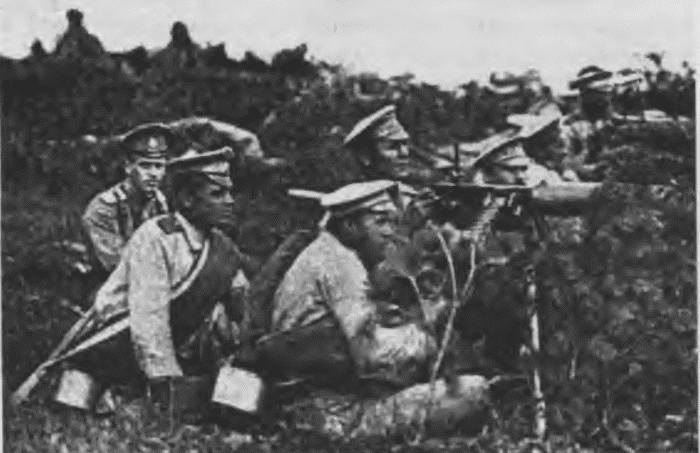

Расчет пулемета «Максим» обр. 1910 г. на треножном станке «Виккерс» на позиции

Пулемет обр. 1905 г. имел выдвижной или откидной стоечный прицел, пулемет обр. 1910 г. — откидной стоечный прицел с механизмом введения боковых поправок. Кожух ствола емкостью 4,5 л имел наливное (сверху сзади) и сливное (спереди снизу) отверстия. Часть пулеметов имела кожух с продольным оребрением, но ради упрощения производства от оребрения пришлось отказаться.

Система «Максим» отличалась высокой живучестью, надежностью действия, что и обеспечило ей исключительное долголетие. Большая масса пулемета затрудняла его передвижение, но способствовала увеличению меткости и кучности стрельбы.

Пулеметы «Максим» использовались с несколькими типами полевых станков:

— треножный станок (тренога «Виккерс») обр. 1904 г. и его модификация обр. 1909 г.,

— треножный станок «Виккерс» обр. 1910 г. с бронещитом, колесным ходом и возможностью менять высоту линии огня,

— станок Соколова (обр. 1908 г.) с колесным ходом, откидными ногами, бронещитом, позволял вести огонь в положении лежа или сидя. Увеличение производства требовало упрощения станка. Он лишился заднего ролика и подушки на хоботе. Затем убрали откидные ноги. Это отвечало и условиям применения — огонь из пулемета обычно вели из положения лежа либо ставили его на бруствер окопа,

— станок Колесникова с колесным ходом и бронещитом, отличавшийся простотой производства.

Большие колесные лафеты к 1914 г. были уже заменены в армии станками Соколова или треножными станками, но оставались в крепостях и учебных заведениях.

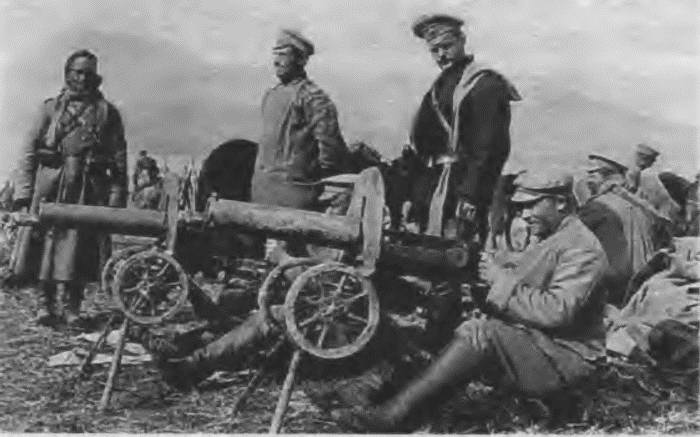

Пулеметный взвод с пулеметами «Максим» обр. 1910 г. на станках Соколова первоначального образца. Кавказский фронт

Главным отличием пулемета «Виккерс» от системы «Максим» был перевернутый на 180° затвор, складывание шатуна и мотыля вверх и выброс стреляных гильз вниз. Это позволило уменьшить высоту короба и облегчить систему. Изменена конструкция надульника-усилителя отдачи. Крышка короба разделена на две части: передняя часть закрывала приемник, а задняя — короб. Модель «Виккерс» Mkl (у нас упоминался как «Виккерс» обр. 1910 или 1909 г.) имела кожух емкостью 4,1 л, гладкий или с оребрением. Треножный полевой станок «Виккерс» допускал стрельбу из положения лежа или сидя.

Станковый пулемет М1895/1914 «Кольт» системы Дж. М. Браунинга имел оригинальный газовый двигатель автоматики — с газовым поршнем на качающемся рычаге. Запирание канала ствола производилось перекосом затвора в вертикальной плоскости. За характерное движение рычага с поршнем, а также за пыль, поднимаемую отводимыми вниз пороховыми газами, пулемет получил прозвище «Potato Digger», то есть «картофелекопалка».

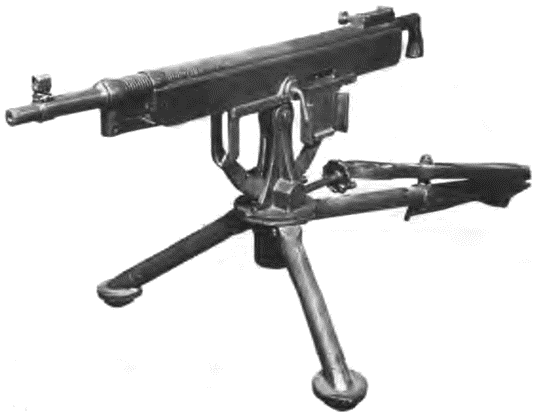

Пулемет М 1895/1914 «Кольт» («Кольт-Браунинг») на «низкой» треноге

Ударно-спусковой механизм — куркового типа с прямолинейным движением курка. С правой стороны монтировался флажковый предохранитель. Рукоятка заряжания представляла собой поперечный штырь на конце шатуна под поршнем. Для ускорения перезаряжания пулеметы оснащались приспособлением BLICK с тросиком и качающимися рычажками. Питание — из холщовой патронной ленты на 100 патронов, подававшейся слева. Приемник — барабанного типа.

Пулеметы «русского заказа» имели складной рамочный прицел, насеченный до 2300 м, с механизмом введения боковых поправок.

Станок — треножный. Первые 1750 пулеметов «Кольт» пришли в Россию с высокой «французской» треногой (такую «Кольт» поставляла по французскому заказу). Такой станок не удовлетворял требованиям боевого опыта. Усилиями генерала Сапожникова заводы «Кольт» и «Марлин» постепенно стали поставлять «низкие» треноги. На длинной задней ноге станка крепилась поворотная поперечная планка с упорами для локтей («низкая тренога») либо сиденье и сумка с принадлежностью и запчастями («высокая тренога»). Щиты оказалось надежнее делать в России на Ижорском заводе из 6,5-мм броневой стали.

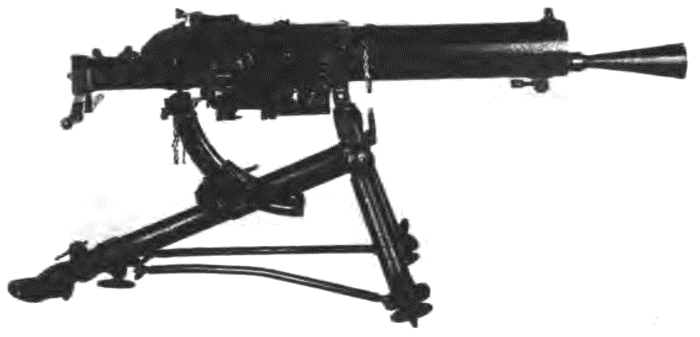

Австрийский пулемет M/07/12 «Шварцлозе» на штатном треножном станке

Станковый пулемет системы германского конструктора А. Шварцлозе брался в качестве трофеев у австро-венгерских войск в основном в виде моделей М/07 и М/07/12. Автоматика работала за счет энергии отдачи полусвободного затвора. Замедление отпирания канала ствола осуществлялось сразу двумя способами — сопротивлением пары шарнирно сочлененных рычагов и перераспределением энергии отдачи между двумя частями затвора. Ударный механизм — ударникового типа. В спусковом рычаге монтировался неавтоматический предохранитель. Для ослабления сцепления гильзы со стенками патронника и предотвращения ее разрыва служил механизм смазки («осалки») — патрон смазывался перед досыланием в патронник.

Питание — из холщовой ленты на 250 патронов. Подающий механизм — барабанного типа, подача ленты — справа налево.

Кожух ствола емкостью около 3,5 л содержал несложный золотниковый механизм, регулировавший отвод пара — перемещаясь собственной массой, золотник при больших углах возвышения открывал верхнее пароотводное отверстие, а при углах склонения — нижнее. Прицел — секторный, с установками от 200 до 2400 м.

Станок — треножный с возможностью регулировки высоты линии огня регулировался выдвижением ног и фиксировался зажимами. Пулемет и станок выгодно отличались от ряда своих «ровесников» сравнительно небольшими размерами. Мог крепиться щит.

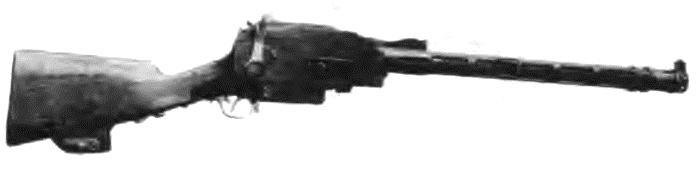

Пулемет «Мадсен» модели 1916 г. (Р1916) без сошки и магазина

Автоматика ружья-пулемета (ручного пулемета) «Мадсен» системы Мадсена — Расмусена — Скоуба работала по схеме отдачи ствола с коротким ходом. Запирание канала ствола осуществлялось оригинальным качающимся в вертикальной плоскости затвором, ось которого крепилась в ствольной коробке. Качающийся затвор обеспечивал надежное запирание и позволял укоротить короб, но потребовал введения ряда дополнительных устройств и в целом привел к усложнению оружия.

Питание — из сменного коробчатого магазина секторной формы емкостью 25 патронов. Патрон проходил из магазина в патронник по сложному пути, в целом требовалась синхронизация движения такого количества деталей, что о пулемете бытует шутка — дескать, самым примечательным в системе «Мадсен» было не то, что она работала хорошо, а то, что она вообще работала. Тем не менее пулемет действовал вполне надежно, что можно отнести на счет качественного изготовления.

Ударно-спусковой механизм — куркового типа, позволял вести одиночный и автоматический огонь; переводчик находился в задней части спусковой скобы. Имелся флажковый предохранитель. С правой стороны затыльника находилась качающаяся рукоятка заряжания, при стрельбе она оставалась неподвижной.

Прицел — секторный. На кожухе ствола крепилась складная двуногая сошка.

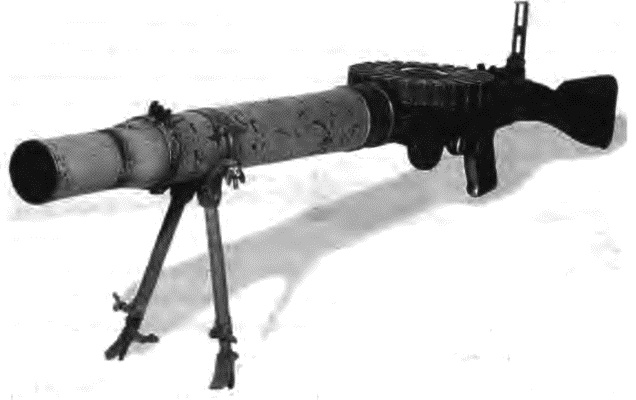

Ручной пулемет «Льюис» с легкой двуногой сошкой

Ружье-пулемет (ручной пулемет) «Льюис» был разработан американским конструктором С. Мак Кленом при активном участии О.М. Лиссака. Имел газовый двигатель автоматики с отводом пороховых газов через поперечное отверстие снизу ствола, имелся газовый регулятор. Запирание канала ствола — поворотом затвора, имевшего четыре боевых выступа в задней части остова. Ударный механизм — ударникового типа. Выстрел — с заднего шептала. Предохранителем от случайного выстрела служила планка, перекрывавшая прорезь ствольной коробки. Характерными чертами были улиткообразная (спиральная) возвратно-боевая пружина, дисковый магазин без пружины подавателя и система воздушного охлаждения ствола. Патроны в открытом снизу магазине укладывались радиально и подавались, скользя по винтовому пазу. Вращение магазина происходило от подвижной системы автоматики, что приводило к задержкам при затрудненных условиях стрельбы.

Воздушное охлаждение — по сифонной схеме: при выстреле пороховые газы образовывали разрежение в дульной части, в результате воздух с казенной части интенсивно продувался вдоль кожуха через надетый на ствол алюминиевый радиатор с высокими ребрами. Магазин сравнительно большой емкости и система интенсивного охлаждения ствола позволяли вести достаточно интенсивный огонь.

Прицел — складной рамочный. Сошка к пулемету была принята жесткая треугольная.

«Льюис» допускал стрельбу в движении с использованием ремня, но только от бедра, так что прицельностью такая стрельба не отличалась. Прицельную стрельбу ручные пулеметы Первой мировой войны допускали только с упора.

«Льюис» был тяжеловат — почти половина от массы станкового «Виккерс», но из всех ручных пулеметов Первой мировой войны оказался самым «долгослужащим».

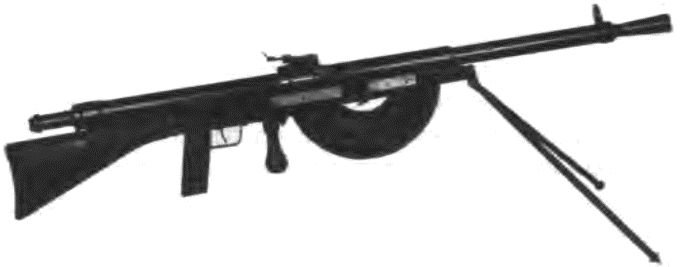

Ручной пулемет «Шоша» CSRG с коробчатым магазином и двуногой сошкой

Схема ружья-пулемета (ручного пулемета) «Шоша» была разработана Л. Шоша, Ш. Суттэ. В начале войны они вошли в комиссию по разработке «легкого пулемета» для французской армии, в комиссию вошел также П. Риберойль, директор завода «Велосипедного общества «Гладиатор». Пулемет был принят на вооружение под обозначением Fusil-Mitrailleur M1e 1915 или С. S. RG — по фамилиям конструкторов и имени завода, где начали производство.

Автоматика пулемета работала по схеме отдачи ствола с длинным ходом. Подвижная система заключалась в трубчатом коробе, переходившем впереди в перфорированный кожух ствола. Запирание канала ствола производилось поворотом боевой личинки затвора с двумя боевыми выступами. Выстрел — с заднего шептала. Имелся неавтоматический флажковый переводчик-предохранитель с установками для автоматического и для одиночного огня. Невысокий темп стрельбы способствовал управляемости пулемета.

Магазин отличался малым радиусом кривизны и имел форму полукольца. Для надежной подачи патрона пришлось принимать дополнительные меры. Первоначально магазин имел сплошные стенки, потом в них появились большие окна, облегчившие магазин, но повысившие опасность засорения системы (при стрельбе с сошки магазин находился над самым грунтом).

Секторный прицел был насечен до 2000 м, но эффективная дальность стрельбы была значительно меньше. Сошка — складная двуногая.

В целом «Шоша» был наименее удачным из массовых пулеметов Первой мировой войны. Главным достоинством «Шоша» были простота и дешевизна производства.
