Образцы ружейных гранат

Ружейная граната обр. 1915 г. имела литой из мягкого чугуна корпус симметричной формы, в который сверху ввинчивалась трубка, снизу — «хвост» (шомпол) из калиброванной круглой стали с точечным концом. «Трубка» обр. 1916 г. — ударного инерционного действия, с капсюлем-воспламенителем. Стрельба велась с упором приклада в землю. На винтовку могли крепиться прицелы двух типов: с отвесом-указателем и сектором, насеченным от 15 до 75° (через 5), или с уровнем, поворачивавшимся на поперечной оси. Для стрельбы предназначались холостые (метательные) патроны с 2,9 г пороха В и пыжом из корковой пробки. Гранаты упаковывались в цинковые коробки, впоследствии замененные на жестянки.

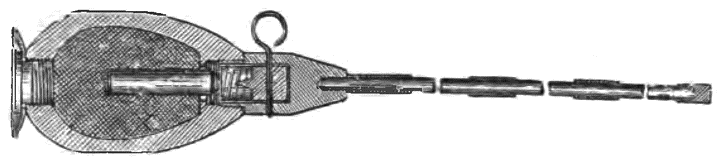

Разрез шомпольной ружейной гранаты Зеленского. Видна предохранительная чека донного инерционного ударного взрывателя

Уже осенью 1915 г. Рдултовский совместно с прапорщиком Ковешинковым разработал новую гранату, получившую обозначение «ружейная граната II образца», но разместить достаточные заказы на ее изготовление не удалось.

Ружейная граната Мгеброва (в ее разработке участвовал вольноопределяющийся Береславский) состояла из обтекаемого корпуса и шомпола-трубки. Внутри шомпола размещался заряд замедлителя, поджигавшийся пороховыми газами метательного патрона. При падении гранаты инерционное тело, роль которого играл разрывной заряд, смещаясь, отпускало гильзочку и происходил накол капсюля.

Граната назначалась «для действия по пехоте и проволочным заграждениям. А также — по бронированным автомобилям». Относительно последнего варианта применения сказать что-либо сложно — сведений о соответствующих опытах нет, к тому же граната имела довольно крутую траекторию полета. Однако Мгебров считался ведущим специалистом по бронеавтомобилям и, видимо, не зря делал такое предложение.

Для стрельбы гранатой Мгеброва при участии полковника Левандовского был разработан прицел со шкалой вертикальной наводки, насеченной от 10 до 80°.

16-лин. ружейный гранатомет («мортирка») Карнаухова — Павловского — Сегаля с чугунной осколочной гранатой с дистанционной трубкой (от 1 до 10 сек)

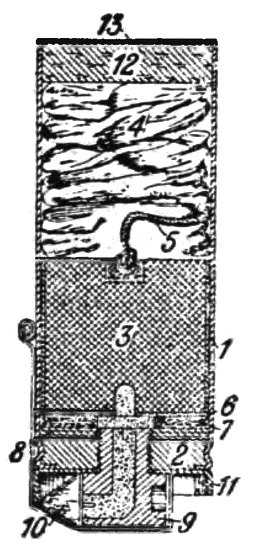

Разрез 16-лин. парашютной осветительной гранаты («бомбочки», как их еще называли) к ружейному гранатомету Карнаухова — Павловского — Сегаля

Ружейная граната Зеленского была доработанным вариантом его же гранаты, созданной еще во время Русско-японской войны. Граната имела литой яйцевидный корпус, донный инерционный взрыватель, «тарель» на носовой части для более надежного срабатывания ударника. Втулки, надетые на шомпол, несколько уменьшали растирание шомполом канала ствола при стрельбе. Для выстреливания готовились холостые патроны в гильзе 7,62-мм револьверного патрона «Наган».

Стрельба ружейными гранатами требовала навыка. При обращении с шомпольной гранатой следовало: перед вкладыванием гранаты шомполом (хвостом) в ствол убедиться, что курок винтовки поставлен «на предохранитель»; перед заряжанием шомпол гранаты смазать ружейным салом; стрельбу производить из-за бруствера или щита, при этом стреляющий должен располагаться на удалении от других стрелков; не держать в одном месте более 50 ружейных гранат, не раскупоривать их заблаговременно.

16-линейная (40,63-мм) ружейная мортирка для стрельбы чугунными гранатами с дистанционной трубкой и «светящимися звездками» Карнаухова — Павловского — Сегаля надевалась на ствол «трехлинейки» и крепилась хомутиком (в письме товарищества «Свет» в военное ведомство от декабря 1915 г. изобретателями 16-лин. ружейной гранаты названы «гг. Сегаль, Павловский, Карнаухов и Левенсон»). Граната имела цилиндрический чугунный корпус с внешней насечкой, снабжалась дистанционной трубкой с установками от 1 до 10 секунд. В полете гранаты кувыркались, что вызывало большое рассеивание. Прицел — с отвесом-указателем и сектором, на котором нанесены деления, обозначающие дальность в шагах, и соответствующие установки дистанционной трубки.

Гранаты укладывались в железные коробки по 25 шт. с ввинченными дистанционными трубками и 27 патронами для стрельбы этими гранатами

Упомянутая выше 8-лин. мортирка и надкалиберная граната к ней были разработаны в начале 1915 г. полковником В.И. Рдултовским на основе снятого с вооружения 8-линейного (20,32-мм) нарезного крепостного ружья обр. 1876 г. системы Гана. Долгая история с постановкой их на производство закончилась выпуском нескольких десятков мортирок и нескольких десятков тысяч гранат к ним. Характерен рапорт начальника 48-й пехотной дивизии генерал-майора Пневского командиру 24-го армейского корпуса от 28 мая 1917 г.: «Делегаты частей 48-й пехотной дивизии, командированные в состав делегации от XI армии в Петроград для передачи приветствий Временному правительству, осматривали во время пребывания в Петрограде заводы, работающие на оборону. Выяснилось, что на заводах имеется значительное количество предметов вооружения, находящихся в складах и не отправленных на фронт, где в этих предметах ощущается большой недостаток. Так, в Арсенале и других заводах имеется «бомбометчик Рдултовского» — траншейное орудие с 3-лин. каналом (такв тексте. — С.Ф.)… В полках дивизии ощущается крайняя необходимость в траншейных орудиях, которых не хватает даже до штата».
