Специальная полицейская машина СПМ-2Э ГАЗ-233036 «Тигр»

Специальная бронированная полицейская машина СПМ-2Э «Тигр» представляет собой версию бронеавтомобиля «Тигр» СПМ-2 ГАЗ-233036 с бортовой информационно-управляющей системой (БИУС), состоящей из двух подсистем: это подсистема контроля функционирования и навигации (производство НТЦ «Элинс») и подсистема комплексного управления и контроля состояния электрооборудования автомобиля (производство ОАО «Научно-конструкторское бюро вычислительных систем»). Машина была разработана конструкторами инжинирингового подразделения «Военно-промышленной компании» — ООО «ВИЦ» в 2008 г.

Обе подсистемы интегрированы в бортовую сеть машины при помощи мультиплексной шины CAN. Подсистема контроля функционирования и навигации обеспечивает ведение «электронного» паспорта по эксплуатации машины; мониторинг функционального состояния контролируемых узлов и агрегатов; защиту узлов и агрегатов от аварийных режимов эксплуатации; управление давлением в шинах; создание, хранение и обработку базы данных на протяжении всего жизненного цикла машины. Кроме того система позволяет: определять текущие координаты машины с отображением результатов на дисплее; отображать электронные карты местности с возможностью нанесения географических объектов и дополнительной информации; осуществлять дистанционный контроль местоположения и маршрута движения машины; подавать световую и звуковую сигнализацию об отклонении от маршрута движения; вести запись маршрутов движения машины и текущей информации о состоянии окружающей обстановки, принимаемых и передаваемых сообщений с последующей возможностью их считывания и обработки; производить загрузку, выгрузку, хранение и удаление картографической информации.

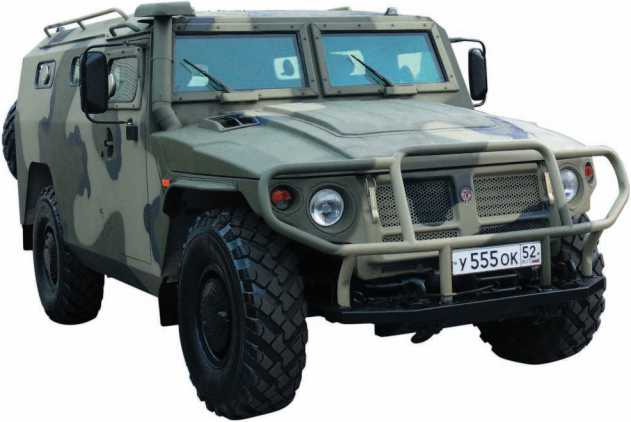

Специальная полицейская машина СПМ-2Э «Тигр».

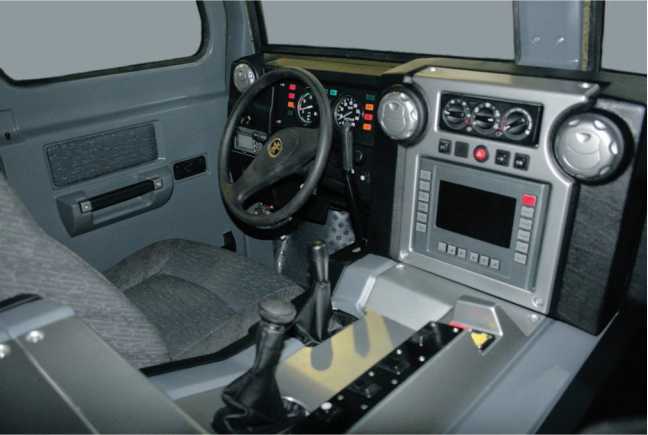

Приборная панель СПМ-2Э «Тигр».

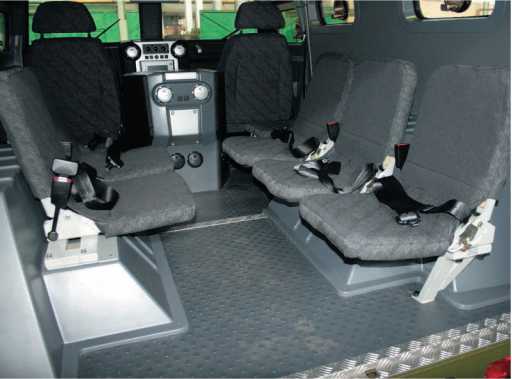

Пассажирский салон СПМ-2Э «Тигр».

Подсистема комплексного управления и контроля состояния электрооборудования автомобиля обеспечивает:

— автоматизацию управления световыми приборами;

— автоматизацию управления исполнительными механизмами;

— контроль исправности управляемых механизмов и светотехники, электрических цепей управления;

— исключение из бортовой сети автомобиля большинства реле и предохранителей;

— упрощение панели приборов за счет применения единого графического индикатора для отображения различных параметров работы агрегатов автомобиля;

— упрощение сборки и технического обслуживания автомобиля за счет встроенного контроля технического состояния и диагностики неисправностей электропроводки и подключенного к БИУС оборудования;

— выполнение функций «черного ящика»;

— выполнение функций «электронного паспорта»;

— автоматизацию защиты управляемых агрегатов от аварийных режимов эксплуатации;

— интеграцию со средствами навигации и картографии.

БИУС бронеавтомобиля СПМ-2Э «Тигр» спроектирована на основе открытой архитектуры и международных стандартов информационного взаимодействия, что позволяет в дальнейшем интегрировать в эту систему новое электронное оборудование, при его установке.

Машина серийно не выпускалась, была построена в одном экземпляре для отработки концепции применения БИУС на автомобильной технике. Впоследствии наработки по БИУС автомобиля «Тигр» СПМ-2Э использовались при создании автомобилей семейства «Волк».

В июне 2008 года специальная полицейская машина СПМ-2Э «Тигр» демонстрировалась на Международной выставке Eurosatory-2008 в городе Париже. Машина произвела некий фурор среди иностранных специалистов, неприятно удивив их наличием в российском автопроме передовых технологий. До этого момента все специалисты на Западе были абсолютно уверены, что по вопросам современных технологий Россия отстала на десятилетия. Демонстрация в Париже СПМ-2Э «Тигр» стала неприятным сюрпризом для них.

Блок контроля и диагностики БИУС автомобиля СПМ-2Э «Тигр».
