Малые подводные лодки ХХIII серии
Программа серийного строительства подводных лодок XXIII серии была утверждена к октябрю 1944 г., однако первая лодка этой серии вступила в строй лишь в середине 1944 г. Всего до момента капитуляции флот получил 63 единицы, но только 5 из них приняли участие в боевых действиях, показав хорошие боевые качества. Подводные лодки XXIII серии представляли собой вариант парогазовой подлодки XXVII серии с дизель-электрической силовой установкой. Как и лодки XXI серии, они имели 8-образный в сечении прочный корпус и собирались на судостроительной верфи поточно-позиционным методом из практически полностью готовых секций. Таких секций было четыре: кормовая (1,3 т), машинное отделение (14 т), центральный пост и жилое помещение (18,2), носовая (15,5 т). Основным строителем подводных лодок XXIII серии была судостроительная верфь "Дейче-Верфт". Так, в Гамбурге эта фирма построила "U- 2321"-"U-2331", ”U-2334"-"U-2371", там же "U- 4041"-"U-4120" остались недостроенными, a "U- 412Г’-"и-4500" планировались к постройке. Эта же фирма строила, но не достроила "U-2372"-"U-2400" в Тулоне, "U-2401 "-"U-2430" в Генуе, "U-2431"-"U- 2445" в Монфалконе, "U-2446,, -"U-2460" в Николаеве. В Киле фирма "Германия-Верфт" построила "U- 2332", "U-2333", "U-4701 "-"U-4707", "U-4709"-U- 4712", а также планировала постройку ”U-4719”-"U- 4891". "U-4708", спущенная на воду 26 марта 1945 г., 9 апреля 1945 г. была разрушена прямо у достроечной стенки авиацией союзников и в строй не вводилась. "U-4713" и "U-4714”, спущенные на воду в апреле 1945 г., на момент капитуляции имели готовность 95%, a "U-4715"-"U-4718" имели такую же готовность к спуску на воду.
"2321" – 17.04.44 г. спущена на воду, 12.06.44 г. вступила в строй.
В мае 1945 г. капитулировала.
"2322" – 30.04.44 г. спущена на воду, 1.07.44 г. вступила в строй. В мае 1945 г. капитулировала в Ставангере.
"2323" – 31.05.44 г. спущена на воду, 18.07.44 г. вступила встрой.
29 июля 1944 г. подорвалась на мине и затонула (по другим данным, потоплена авиацией союзников в Бремене). Погибло 2 человека.
"2324" – 16.06.44 г. спущена на воду, 25.07.44 г. вступила в строй.
В мае 1945 г. капитулировала в Ставангере.
"2325" – 13.07.44 г. спущена на воду, 3.08.44 г. вступила в строй. В мае 1945 г. капитулировала в Кристиансанде.
"2326" – 17.07.44 г. спущена на воду, 10.08.44 г. вступила в строй. В мае 1945 г. капитулировала, получена Великобританией. В 1946 г. передана Франции, вошла в состав ее флота и 6 декабря 1946 г. затонула в Тулоне. Погибло 17 человек. "2327" – 29.07.44 г. спущена на воду, 19.08.44 г. вступила в строй.
2 мая 1945 г. затоплена экипажем в Гамбурге.
”2328” – 17.08.44 г. спущена на воду, 25.08.44 г. вступила в строй.
В мае 1945 г. капитулировала в Бергене.
"2329” – 11.08.44 г. спущена на воду, 1.09.44 г. вступила в строй. В мае 1945 г. капитулировала в Ставангере.
"2330”- 19.08.44 г. спущена на воду, 7.09.44 г. вступила в строй.
3 мая 1945 г. затоплена экипажем в Киле.
Таблица 3.4 Основные элементы малых подводных лодок Элементы/серии подлодок IIA IIВ IIC II ХХIII 1. Водоизмещение, т: — нормальное надводное 254 279 291 314 234 — нормальное подводное 303 328 341 364 258 — полное подводное 381 414 435 460 278 2. Размеры, м: — длина наибольшая 40,9 42,7 43,9 43,97 34,68 — длина прочного корпуса 27,8 28,2 29,6 29,8 26,00 — ширина наибольшая 4,08 4,08 4,08 4,92 3,02 3. Главные механизмы: — тип установки дизель-электрическая — число дизелей 2 2 2 2 1 — суммарная мощность, л. с. 700 700 700 700 575 или 630 — число электродвигателей 2 2 2 2 1 + 1 — суммарная мощность, л. с. 360 360 410 410 580 + 35 — число винтов 2 2 2 2 1 — запас топлива, т 11,6 21,05 22,7 36 20 4. Скорость хода, узлы: — надводная 13 13 12 12,7 9,7 — подводная 6,9 7 7 7,4 12,5 под главным ЭД, 4,5 под ЭД малошумного хода 5. Дальность плавания, миль: — надводная скорость хода 16 узлов • • • • 4450 — надводная скорость хода 18 узлов 1600 3100 3800 5650 • — надводная скорость хода 10 узлов • • • • 2600 — надводная скорость хода 12 узлов — подводная скорость хода 4 узла 35 43 42 56 194 — подводная скорость хода 10 узлов — — — — 35 6. Глубина погружения, м: — рабочая 80 80 80 80 80 — предельная 150 150 150 150 160 7. Время погружения, сек. 40 40 25 25 14 8. Вооружение, число — 533-мм носовых ТТ 3 3 3 3 2 — 533-мм торпед 6 6 6 6 2 — мин вместо торпед 12 "ТМА" или 18 "ТМВ" — 20/65 зен.АУ 1 1 1 1 — — 20-мм выстрелов 1200 1200 1200 1200 — 9. Автономность, суток 14 • • 28 10 10 Экипаж, чел. 25 25 25 25 14 11. Год вступления в строй 1934—35 1935—40 1937—40 1940—41 1944—45 12. Всего было в строю, ед. 6 20 8 16 6313. Дополнительные данные: с 1944 г. подлодки II серии получили на вооружение вместо одноствольного спаренный 20-мм зенитный автомат.
”2331" – 22.08.44 г. спущена на воду, 12.09.44 г. вступила в строй. В октябре 1944 г. погибла по неизвестным причинам у м. Хель, Балтийское море. Погибло 16 человек.
"2332"- 18.10.44 г. спущена на воду, 13.11.44 г. вступила встрой. 3 мая 1945 г. затоплена экипажем в Киле.
”2333" – 16.11.44 г. спущена на воду, 18.12.44 г. вступила в строй.
5 мая 1945 г. затоплена экипажем в Фленсбурге.
"2334" – 26.08.44 г. спущена на воду, 21.09.44 г. вступила в строй.
В мае 1945 г. капитулировала.
"2335” – 31.08.44 г. спущена на воду, 27.09.44 г. вступила в строй.
В мае 1945 г. капитулировала.
"2336" – 10.09.44 г. спущена на воду, 30.09.44 г. вступила в строй.
В мае 1945 г. капитулировала в Вильгельмсгафене.
"2337" – 15.09.44 г. спущена на воду, 4.10.44 г. вступила в строй.
В мае 1945 г. капитулировала.
"2338" – 18.09.44 г. спущена на воду, 9.10.44 г. вступила в строй.
4 мая 1945 г. потоплена британской авиацией в проливе Большой Бельт. Погибло 12 человек.
"2339” – 22.09.44 г. спущена на воду, 16.11.44 г. вступила в строй.
5 мая 1945 г. затоплена экипажем в бухте Гетлингер.
"2340” – 28.09.44 г. спущена на воду, 16.10.44 г. вступила в строй.
30 марта 1945 г. потоплена британской авиацией в Гамбурге. "2341" – 3.10.44 г. спущена на воду, 21.10.44 г. вступила в строй. В мае 1945 г. капитулировала.
"2342" – 13.10.44 г. спущена на воду, 1.11.44 г. вступила в строй. 26 декабря 1944 г. потоплена глубинными бомбами советского противолодочного катера "МО-124" на подходах к Свинемюнде, Балтийское море. Погибло 7 человек.
"2343"-18.10.44 г. спущена на воду, 6.11.44г. вступила в строй.
5 мая 1945 г. затоплена экипажем в Фленсбурге.
”2344” – 24.10.44 г. спущена на воду, 10.11.44 г. вступила встрой. 18 февраля 1945 г. столкнулась с пл "U-2336” и затонула у о. Гельголанд, Балтийское море. Погибло 7 человек.
”2345" – 28.10.44 г. спущена на воду, 15.11.44 г. вступила в строй.
В мае 1945 г. капитулировала в Стевангере.
"2346" – 13.10.44 г. спущена на воду, 20.11.44 г. вступила встрой.
5 мая 1945 г. затоплена экипажем в Фленсбурге.
"2347" – 6.11.44 г. спущена на воду, 2.12.44 г. вступила в строй.
5 мая 1945 г. затоплена экипажем в Фленсбурге.
”2348" – 11.11.44 г. спущена на воду, 4.12.44 г. вступила встрой. В мае 1945 г. капитулировала в Ставангере, получена Великобританией.
”2349" – 20.11.44 г. спущена на воду, 11.12.44 г. вступила в строй.
5 мая 1945 г. затоплена экипажем в Фленсбурге.
"2350” – 22.11.44 г. спущена на воду, 23.12.44 г. вступила в строй.
В мае 1945 г. капитулировала.
"2351" – 25.11.44 г. спущена на воду, 30.12.44 г. вступила в строй.
В мае 1945 г. капитулировала в Киле.
"2352" – 5.12.44 г. спущена на воду, 11.01.45 г. вступила в строй.
5 мая 1945 г. затоплена экипажем в Фленсбурге.
"2353" – 6.12.44 г. спущена на воду, 9.01.45 г. вступила в строй.
В мае 1945 г. капитулировала, получена СССР.
"2354" – 10.12.44 г. спущена на воду, 11.01.45 г. вступила в строй.
В мае 1945 г. капитулировала.
"2355" – 13.12.44 г. спущена на воду, 12.01.45 г. вступила в строй.
В мае 1945 г. затоплена экипажем в Киле.
"2356" – 19.12.44 г. спущена на воду, 12.01.45 г. вступила встрой В мае 1945 г. капитулировала в Вильгельмсгафене.
”2357" – 19.12.44 г. спущена на воду, 13.01.45 г. вступила в строй.
5 мая 1945 г. затоплена экипажем в Фленсбурге.
"2358" – 20.12.44 г. спущена на воду, 16.01.45 г. вступила в строй. 5 мая 1945 г. затоплена экипажем в Фленсбурге.
"2359" – 23.12.44 г. спущена на воду, 16.01.45 г. вступила в строй. 2 мая 1945 г. потоплена британской и норвежской авиацией в проливе Каттегат. Погибло 12 человек.
"2360" – 29.12.44 г. спущена на воду, 23.01.45 г.. вступила в строй. 5 мая 1945 г. затоплена экипажем в Фленсбурге.
"2361" – 3.01.45 г. спущена на воду, 3.02.45 г. вступила в строй. В мае 1945 г. капитулировала.
"2362" – 11.01.45 г. спущена на воду, 5.02.45 г. вступила в строй. 5 мая 1945 г. затоплена экипажем в Фленсбурге.
”2363" – 18.01.45 г. спущена на воду, 5.02.45 г. вступила в строй. В мае 1945 г. капитулировала.
”2364" – 23.01.45 г. спущена на воду, 14.02.45 г. вступила в строй. 5 мая 1945 г. затоплена экипажем в Фленсбурге.
"2365" – 26.01.45 г. спущена на воду, 2.03.45 г. вступила в строй. 8 мая 1945 г. затоплена экипажем после атаки британской авиации в проливе Скагеррак. В 1956 г. поднята и введена в состав ВМС ФРГ под наименованием "Хай". 14 сентября 1966 г. затонула по навигационным причинам в Северном море. Погибло 19 человек.
"2366" – 17.02.45 г. спущена на воду, 10.03.45 г. вступила в строй.
5 мая 1945 г. затоплена экипажем в Фленсбурге.
"2367" – 23.02.45 г. спущена на воду, 17.03.45 г. вступила встрой. 5 мая 1945 г. затонула после столкновения с другой подводной лодкой. В октябре 1957 г. поднята и введена в состав ВМС ФРГ под наименованием "Хакт".
"2368" – 19.03.45 г. спущена на воду, 10.04.45 г. вступила встрой.
5 мая 1945 г. затоплена экипажем в Фленсбурге.
"2369" – 24.03.45 г. спущена на воду, 30.04.45 г. вступила в строй.
5 мая 1945 г. затоплена экипажем в фленсбурге.
"2370" – в марте 1945 г. спущена на воду, 15.04.45 г. вступила в строй. 3 мая 1945 г. затоплена экипажем в Гамбурге.
"2371" – 18.04.45 г. спущена на воду, 24.04.45 г. вступила в строй.
2 мая 1945 г. затоплена экипажем.
"4701"- 14.12.44 г. спущена на воду, 10.01.45 г. вступила встрой.
5 мая 1945 г. затоплена экипажем в Фленсбурге.
"4702" – 20.12.44 г. спущена на воду, 22.01.45 г. вступила в строй.
5 мая 1945 г. затоплена экипажем в Фленсбурге.
"4703” – 3.01.45 г. спущена на воду, 21.01.45 г. вступила в строй.
5 мая 1945 г. затоплена экипажем в Фленсбурге.
"4704" – 13.02.45 г. спущена на воду, 14.03.45 г. вступила встрой.
5 мая 1945 г. затоплена экипажем в Фленсбурге.
"4705" – 11.01.45 г. спущена на воду, 2.02.45 г. вступила в строй.
3 мая 1945 г. затоплена экипажем в Киле.
"4706" – 19.01.45 г. спущена на воду, 7.02.45 г. вступила в строй. В мае 1945 г. капитулировала, получена Великобританией. В октябре 1948 г. передана Норвегии, вошла в состав ее флота под наименованием "Кнертер".
”4707" – 25.01.45 г. спущена на воду, 20.02.45 г. вступила встрой.
5 мая 1945 г. затоплена экипажем в Фленсбурге.
”4709” – 8.02.45 г. спущена на воду, 3.03.45 г. вступила в строй.
4 мая 1945 г. потоплена авиацией союзников в Киле.
"4710" 14.04.45 г 'щенанаводу, 1.05.45 г. вступила в строй.
~ мая 1945 г. затиплена экипажем в Фленсбурге.
– 21.02.45 г. спущена на воду, 21.03.45 г.вступила в строй. 4 мая 1945 г. затоплена экипажем в Киле.
”471 – 1.03.45 г. спущена на воду, 3.04.45 г. вступила в строй.
4 мая 1945 г. затоплена экипажем в Киле.
Подводная лодка XXII серии

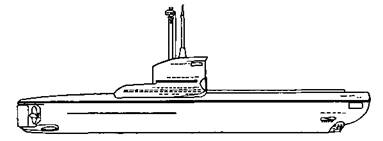

Подводная лодка ХХIII серии
