2.1.3. Линейные крейсера типа ’’Шарнхорст"
Всего построено два корабля этого типа : "Шарнхорст" и "Гнейзенау". Их основные элементы приведены в табл. 2.1.
"Шарнхорст" ("Schamhorst")
В 1934 г. заложен на военно-морской верфи в Вильгельмсгафене под литерным обозначением "D". 3.10.36 г. спущен на воду и получил наименование "Шарнхорст", 7.01.39 г. вступил в строй.

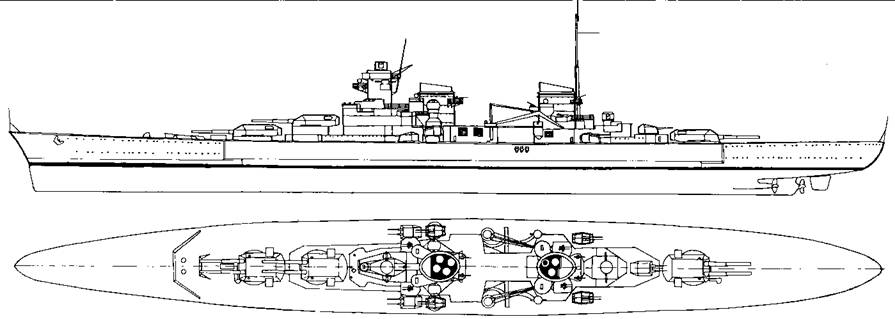

Линейный корабль типа "О"

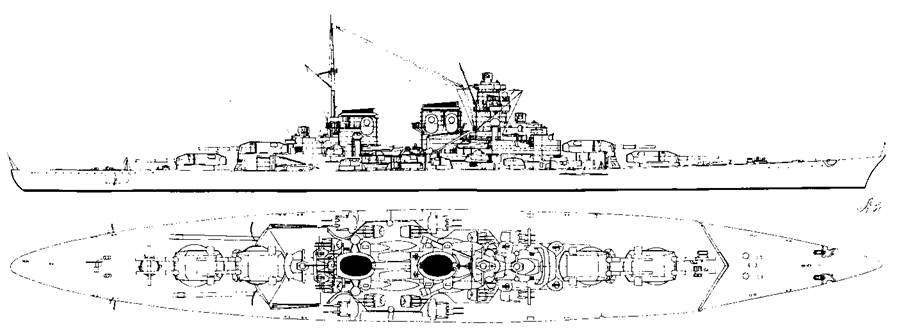

Линейный корабль типа "Н"
Таблица 2.1 Основные элементы линейных кораблей и линейных крейсеров Элементы/тип корабля Линейные корабли Линейные крейсера "Н" "Бисмарк" "О" "Шарнхорст” 1 2 3 4 5 1. Водоизмещение, т: — стандартное 56 200 42 900 32 300 31 800 — полное 68 000 52 600 38 200 38 900 2. Размеры, м: — длина по КВЛ (наибольшая) 266 (279) 242 (251) 246 (257) 226 (235) — ширина 30 36 35 30,5 — осадка (наибольшая) 9,6 (11,2) 9 (10,6) 7,6 (9) 8,2 (9,9) 3. Главные механизмы: — тип установки дизельмоторы котлотурбинная котлотурбинная и дизельмоторы на свои валы котлотурбинная — суммарная мощность, л. с. 165 000 138 000 60 000 и 110 000 160 000 — число ТЗА _ 3 1 3 — число дизельмоторов 12 _ 8 _ — число котлов _ 12 _ 12 — число винтов 3 3 3 3 — запас топлива, т 10 000 "Бисмарк” — 7900, "Тирпиц” " 8780 5100 6300 4. Скорость хода, узлов 29 30.8 33,5 31,5 5. Дальность плавания, миль: — скоростью хода 19 узлов 16 000 "Бисмарк” — 8100, "Тирпиц" ” 9000 14 000 10 000 6. Вооружение, число: — 406/52 АУ 4x2 _ _ _ — 380/52 АУ _ 4x2 3x2 _ — 280/54,5 АУ _ — — 3x3 — выстрелов ГК • 960 • до 1350 — 150/55 АУ 6x2 6x2 - 4x2 + 4х1 — 150-мм выстрелов • 1800 • 1800 — 105/65 ун.АУ 8x2 8x2 4x2 7x2 — 105-мм выстрелов • 6720 • 5600 — 37/80 зен.АУ 8x2 8x2 4x2 8x2 — 37-мм выстрелов • 32 000 • до 96 000 — 20/65 зен.АУ 24x1 12 на момент постройки, 64 на момент гибели "Тирпица" 20x1 10 на момент постройки, впоследствии до 38 — 20-мм выстрелов • до 90 000 до 76 000 — 533-мм торпедных труб 2x3 2 х 4 на “Тирпице" с 1942 г. — уже в ходе боевых действий установлено 2x3 — 533-мм торпед • 24 — 18 — катапульт 2 1 спаренная 1 спаренная 2, но в ходе боевых действий одна демонт. — гидросамолетов 6 6 4 4 7. Бронирование, мм: — верхняя палуба 50 50 30 50 — броневая палуба 100 100 80 80 — скосы 120 120 110 105 — главный бортовой пояс 150—330—90 60—320—80 180 20—350—30 — верхний бортовой пояс 60—150—30 145 80 — — траверзы • 220 • • — АУ ГК 385 360 210 360

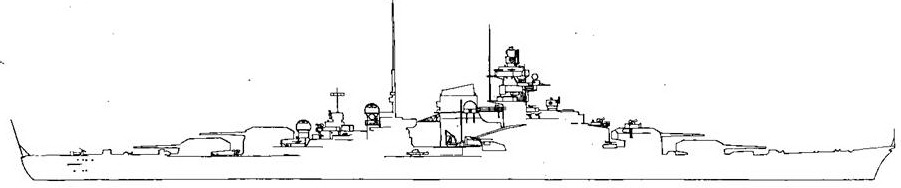

Линейный корабль "Тирпиц”, 1943 г.

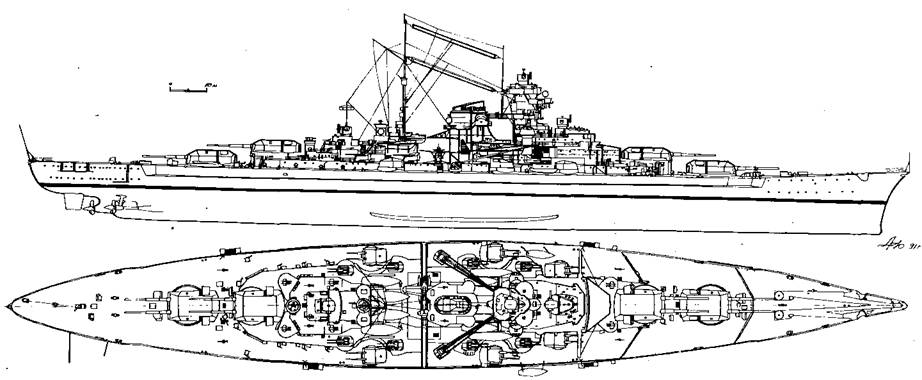

Линейный корабль "Бисмарк”, 1940 г.
Продолжение табл. 2.1
1 2 3 4 5 — АУ калибра 150 мм 100 _ 100 100 - АУ калибра 105 мм 10 10 10 10 — барбеты АУ ГК 360 340 180 350 8. Подводная защита: — ширина, м • 5,4 • 5,4 — суммарная толщина переборок, мм • 53 • 53 9. Экипаж, человек 2600 "Бисмарк" — 2200 "Тирпиц" — 2530 1900 1800 10. Дополнительные данные:— на кораблях типа "Бисмарк” имелось 6 турбо-генераторов и 9 дизель-генераторов суммарной мощностью 8500 кВт;— на кораблях типа "Шарнхорст" имелось 8 турбо-генераторов и 4 дизель-генератора суммарной мощностью 4120 кВт;— начальная поперечная метацентрическая высота кораблей типа "Бисмарк" — 4,3 м, а кораблей типа "Шарнхорст” — 3 м ;— стоимость постройки одного корабля типа "Бисмарк" составила 183 миллиона марок, а одного корабля типа "Шарнхорст" — 145 миллионов марок.В ноябре 1939 г. совместно с лкр "Гнейзенау" участвовал в нарушении британских коммуникаций в Северной Атлантике. В апреле 1940 г. совместно с лкр "Гнейзенау" осуществлял оперативное прикрытие Норвежской десантной операции. 8 июня совместно с лкр "Гнейзенау" потопил британские ав "Глориес", эм "Акаста" и эм "Ардент", но получил попадание одной торпедой предположительно с эм "Акаста".
В феврале-марте 1941 г. совместно с лкр "Гнейзенау” участвовал в нарушении британских коммуникаций в Атлантике, где они потопили 22 судна (115622 БРТ). По завершении операции 22 марта зашел в Брест. 24 июля был атакован британской авиацией в Ла Палисе и получил пять прямых попаданий 250-кг бомб.
11-13 февраля 1942 г. в составе группы кораблей осуществил прорыв из Бреста в Германию через Ла- Манш. 12 февраля корабль дважды подрывался на донных минах, но дошел своим ходом до базы, где был поставлен в док. Ремонт продолжался около года.
В марте 1943 г. перебазирован в Северную Норвегию. 6-9 сентября в составе группы боевых кораблей обстрелял угольные шахты на Шпицбергене. 26 декабря потоплен в Баренцевом море британскими кораблями во главе с лк "Дьюк оф Йорк" при попытке атаковать конвой "JW-55B", погибло 1803 человека.
"Гнейзенау" ("Gneisenau")
В 1934 г. заложен на верфи фирмы "Дейче-Верке" в Киле под литерным обозначением "Б". 8.12.36 г. спущен на воду и получил наименование "Гнейзенау", 21.05.38 г. вступил в строй.
В ноябре 1939 г. совместно с лкр "Шарнхорст" участвовал в нарушении британских коммуникаций в Северной Атлантике. В апреле 1940 г. совместно с лкр "Шарнхорст" осуществлял оперативное прикрытие Норвежской десантной операции, где получил повреждения поста управления огнем и первой башни при кратковременной артиллерийской дуэли с британским лкр "Ринаун". 8 июня совместно с лкр "Шарнхорст" потопил британские ав "Глориес", эм "Акаста" и эм "Ардент". 5 мая подорвался на мине в устье Эльбы. 20 июня в Норвежском море получил попадание одной торпеды с британской пл "Клайд", но дошел до базы и был поставлен в док.
В феврале-марте 1941 г. совместно с лкр "Шарнхорст" участвовал в нарушении британских коммуникаций в Атлантике, где они потопили 22 судна (115622 БРТ). По завершении операции 22 марта зашел в Брест. 6 апреля получил попадание одной авиационной торпеды и встал в док. 10-11 апреля неоднократно подвергался атакам британских самолетов, в результате которых получил четыре попадания авиабомб весом по 250 кг.
11-13 февраля 1942 г. в составе группы кораблей осуществил прорыв из Бреста в Германию через Ла- Манш. 12 февраля корабль подрывался на донной мине, получил тяжелые повреждения, но дошел своим ходом до базы и был поставлен в док в Киле. 26 февраля прямо в доке был выведен из строя 500-кг бомбой.
В 1943 г. ремонт корабля прекращен, он был разоружен, использовался в качестве плашкоута, и 27 марта 1945 г. его затопили на фарватере в Готенхафене (ныне Гдыня).
