Владимир Пышнов — Ученый и конструктор

Евгений Арсеньев

Владимир Сергеевич Пышнов (1901–1984)

В марте 2011 г. исполнилось 110 лет со дня рождения Владимира Сергеевича Пышнова — выдающегося ученого в области аэродинамики и одного из основоположников теории штопора. Он внес большой вклад в исследование вопросов динамики полета и развитие методов расчета летных свойств самолета. Из-под его пера вышел ряд фундаментальных трудов по теории штопора, управляемости, маневренности такие как «Штопор самолета» (1929 г.), «Аэродинамика самолета» (1939 г.), «Динамические свойства самолета» (1951 г.), «Основные этапы развития самолета» (1984 г.). Он также является автором большого числа других научных работ, учебных пособий, популярных статей, опубликованных отдельными изданиями или в авиационных журналах. В период с 1927 по 1984 г, B.C. Пышнов преподавал в Военно-воздушной инженерной академии имени профессора Н.Е. Жуковского.

Родился Владимир Сергеевич 6 марта 1901 г. в г. Москве. В 1918 г. он окончил 3-ю Московскую гимназию, а в октябре 1919 г. начал учебу в Московском авиатехникуме, которым руководил старейший деятель отечественной авиационной науки профессор Н.Е. Жуковский.

В июне 1920 г. B.C. Пышнов добровольно вступил в ряды РККА, так как основной задачей авиатехникума была подготовка инженерных кадров для Красного Воздушного Флота. А вскоре на основании приказа Реввоенсовета Республики (РВСР) № 1423 от 29 июля авиатехникум перешел из наркомата просвещения в ведение Главного управления Красного Воздушного Флота. Но на этом перемены не закончились. Приказом РВСР № 1946 от 26 сентября 1920 г. авиатехникум реорганизовали в Институт инженеров Красного Воздушного Флота имени Н.Е. Жуковского, а 23 ноября Реввоенсовет утвердил положение об институте.

Через год учебы в институте B.C. Пышнов прошел практику у авиаконструктора А.А. Пороховщикова в числе группы слушателей, которые были направлены на его авиационную фабрику в качестве слесарей и сборщиков. Кроме этого буквально с первого года учебы Владимир Сергеевич начал пробовать силы в разработке планеров. Уже в 1921 г. он в инициативном порядке сконструировал и с помощью товарищей построил свой первый планер. В ноябре того же года на этом планере сам B.C. — Пышнов, а также Б.И. Черановский, В.Н. Беляев, В.В. Уткин-Егоров и другие помогавшие ему товарищи совершили на Анненгорфском плацу около двух десятков полетов. Но из-за аварии планер был разбит и больше не восстанавливался.

Как раз в это время в СССР стал активно развиваться планеризм. По просьбе инициативной группы руководство Главвоздухфлота решило создать кружок планеристов при Научной редакции Воздушного Флота. По предложению профессора В.П. Ветчинкина на организационном собрании 10 ноября 1921 г. он получил название «Парящий полет». Первым председателем кружка был избран летчик A.А. Жабров, а вскоре его сменил К.К. Арцеулов. В состав членов-учредителей кружка планеристов входил и B.C. Пышнов.

Следует отметить, что большую роль в развитии советского планеризма, в особенности на первых этапах, сыграла деятельность именно слушателей Академии Воздушного Флота имени Н.Е. Жуковского, так с 9 сентября 1922 г. на основании приказа РВСР N«2125 стал именоваться Институт инженеров Красного Воздушного Флота.

В мае 1923 г. благодаря совместной инициативе представителей командования Академии Воздушного Флота и Военной Академии РККА было организовано Военно-научное общество (ВНО). Среди организованных при ВНО академии секций наиболее активными были авиационная и планерная, которые возглавлял председатель Научно-технического комитета Главвоздухфлота П.С. Дубенский. Командование Академии Воздушного Флота разрешило своим слушателям строить планеры и авиетки на базе учебных мастерских.

Уже в ноябре 1923 г. планерная секция в составе 11 человек приняла участие в 1-х Всесоюзных планерных испытаниях, которые проходили в Крыму. Причем три слушателя академии М.К. Тихонравов, B.C. Пышнов и С.В. Ильюшин представили на испытания свои планеры соответственно АВФ-1 «Арап», «Стриж» и «Мастяжарт».

По аэродинамической схеме планер «Стриж» представлял собой биплан с крыльями большого удлинения. Деревянный фюзеляж с проволочными растяжками имел прямоугольное сечение с закругленной верхней частью, а к хвосту сходил на горизонтальное ребро. Ось двухколесного шасси проходила внутри фюзеляжа и была подвешена на резиновых амортизаторах. Длина планера составляла 4,7 м, высота — 1,8 м. Коробка крыльев располагалась над фюзеляжем. Верхнее крыло было вынесено вперед относительно нижнего на 0,3 м, расстояние между плоскостями составляло 0,9 м, а поперечное «V» — 4°. Конструкция коробки крыльев также была деревянной со стойками и проволочными растяжками. Размах крыла — 10,2 м, площадь — 12,5 м², профиль — Прандтль-387. Кабина пилота размещалась перед передней кромкой нижней плоскости. Масса планера составляла 60 кг.

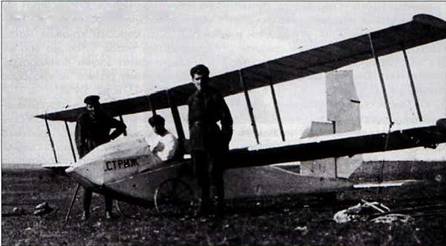

Владимир Пышнов у своего планера «Стриж». Коктебель, 1923 г.

Военинженер 2-го ранга B.C. Пышнов демонстрирует модель своего самолета

«Стриж» строился в мастерских Академии Воздушного Флота, а его обтяжка производилась на заводе «Авиаработник». Однако к началу соревнований достроить его не успели, и в Коктебель планер отправили в незаконченном виде. Все металлические крепления доделывались уже в лагере планеристов.

К сожалению, это обстоятельство сыграло отрицательную роль в судьбе планера, который на 1-е Всесоюзные планерные испытания прибыл не только недостроенным, на нем не были своевременно выявлены и устранены конструктивные недостатки. Неприятности не заставили себя долго ждать. При пробежках 15 ноября «Стриж» несколько раз разворачивало при попытке взлета. В связи с этим конструктору пришлось увеличить площадь руля направления, но и после этого планер так и не смог отделиться от земли. Также не увенчались успехом попытки полетов на планерах «Маори» С.Н. Люшина и «Парабола» БИЧ-1 Б.И. Черановского. Тем не менее, 17 февраля 1924 г. во время чествования участников 1-х Всесоюзных планерных испытаний B.C. Пышнову в числе других конструкторов планеров также был вручен специальный приз.

В сентябре 1924 г. в Крыму состоялись 2-е Всесоюзные планерные испытания. По своему масштабу они значительно превзошли предыдущие. Если в 1923 г. на испытания было представлено 10 планеров (допущено к полетам девять), то в 1924 г. уже 48 (летало 42), в том числе 15 планеров слушателей Академии Воздушного Флота. На этих соревнованиях слушатели 4-го курса академии B.C. Пышнов и М.К. Тихонравов были членами Технического комитета, который возглавлял профессор В.П. Ветчинкин. В задачи комитета входили осмотр планеров, их испытания на прочность, выдача разрешения на допуск планеров к полетам, а также обработка материалов, полученных во время испытаний.

2 апреля 1925 г. состоялся первый выпуск инженеров окончивших полный курс Академии Воздушного Флота, среди выпускников был и B.C. Пышнов. Следует отметить, что его дипломным проектом на тему «Ночной бомбовоз» руководил известный авиаконструктор Д.П. Григорович. Приказом РВСР СССР всем выпускникам было присвоено звание «военный инженер-механик Воздушного Флота». А 17 апреля академия на основании приказа РВСР № 417 получила новое наименование — Военная Воздушная Академия РККА имени профессора Н.Е. Жуковского.

По окончании академии B.C. Пышнов был направлен для дальнейшего прохождения службы в 8-ю эскадрилью отдельного авиаотряда «Красная Москва» на должность инженера. В мае 1926 г. его вывели в резерв и откомандировали в авиационную промышленность.

Однако Владимир Сергеевич решил продолжить свое образование и в октябре 1926 г. он поступает в адъюнктуру Военной Воздушной Академии, а через год успешно защищает диссертацию, после чего ему было присуждено ученое звание преподавателя высших военных учебных заведений. Его квалификационная работа «Штопор самолета», опубликованная в апреле 1929 г. в первом сборнике трудов академии, положила начало организации широких теоретических, лабораторных исследований и летных испытаний самолета на штопор, выработки практических рекомендаций по борьбе с ним.

С октября 1927 г. B.C. Пышнов на преподавательской работе в родной академии. Не забывал он и о планеристах. Так, в плане планерной секции ВНО академии в конце 1928 г. значился его доклад «Расчет устойчивости планера». В январе 1932 г. Владимира Сергеевича назначили старшим руководителем кафедры «Аэродинамика самолета», а после организации в академии кафедры «Динамика полета» приказом НКО СССР

№ 0536 от 16 апреля 1935 г. его назначили ее начальником.

Но научной и преподавательской деятельностью творчество B.C. Пышнова не ограничивалось. В 1935 г. он разработал легкий самолет, который получил название ВВА-1 (Военно-Воздушная Академия — первый). До недавних пор об этом самолете было известно совсем немного, а вернее лишь скромное упоминание с приведением схемы машины в книге В.Б. Шаврово «История конструкций самолетов в СССР до 1938 года» со ссылкой на 9-й номер журнала «Самолет», В Российском государственном военном архиве удалось розыскать материалы по испытанию этой машины, а фотоальбом, посвященный ВВА-1, автор по чистой случайности приобрел на «барахолке». Вернее сперва приобрел альбом, а уж потом начался поиск материалов в архиве.

ВВА-1 разрабатывался в соответствии с требованиями конкурса легких безопасных самолетов Осоавиахима 1934 г. Основное внимание при его проектировании было уделено средствам снижающим посадочную скорость, обеспечению удобства и комфорта пассажиров, а также внешней отделки машины. По своему назначению самолет ВВА-1 мог использоваться для связи, для обучения и тренировки, а также в качестве местного транспорта.

По аэродинамической схеме ВВА-1 являлся подкосным полуторапланом с крыльями равной ширины и закрытой кабиной. В качестве основного конструкционного материала использовалось дерево (сосна, фанера), а также применялись листовая сталь (капот) и полотно (обшивка).

Фюзеляж представлял собой монокок круглого сечения. Его силовой набор состоял из 17 кольцевых шпангоутов, четырех лонжеронов с переменным сечением (20x20 у хвоста, 30x30 у моторамы) и 10 стрингеров сечением 10x15. Обшивался фюзеляж фанерными листами, толщина которых составляла 3 мм в передней и хвостовой части и 2 мм в средней. Для обеспечения большей жесткости в фюзеляже почти не было отверстий (люков и т. п.).

Силовая схема коробки крыльев была выполнена в виде буквы «W» с использованием жестких подкосов. Крылья в плане имели прямоугольную форму с круглыми законцовками. Силовой каркас состоял из двух коробчатых лонжеронов (полки склеены из трех сосновых реек, стенки из 3 мм фанеры), набора простых и усиленных нервюр и лент-расчалок. Носок крыла, до переднего лонжерона, изготавливался отдельно и пристыковывался после обтяжки крыла полотном. Склеенные из сосны подкосы имели обтекаемое сечение. Стык подкосов и крыла закрывался обтекателями. Элероны располагались на верхнем крыле.

Профиль крыла комбинированный. Форма средней линии была взята по профилю ЦАГИ Р-ll, но с уменьшенной кривизной, а толщины — с профилей американской серии NACA с относительной толщиной 10,5 %. Последнее было сделано в целях увеличения высоты заднего лонжерона. Поперечное «V» крыльев составляло 3°, угол установки — 0°.

Консоли верхнего крыла крепились к небольшому центроплану, расположенному сверху закрытой кабины, а нижнего — к фюзеляжу. В целях уменьшения интерференции нижнее крыло в месте сопряжения с фюзеляжем имело «обратную чайку». Кроме этого для компактного хранения и удобной транспортировки коробка крыльев могла складываться назад путем ее вращения вокруг стыка задних лонжеронов. Благодаря этому размах можно было уменьшить с 11 м до 3,4 м.

Хвостовое оперение в аэродинамическом отношении имело свои особенности. Во-первых, оно было несколько больше среднестатистических значений. Во-вторых, стабилизатор относительно киля значительно выдвинут вперед и приподнят. Это делалось с целью улучшить работу оперения при штопоре, путем уменьшения взаимного заслонения его поверхностей.

Стабилизатор имел основной лонжерон, находившийся на расстоянии около 27 % хорды, и дополнительный лонжерон, расположенный у шарниров руля высоты. Основной лонжерон имел подкосы и дополнительные расчалки. Передняя часть стабилизатора, воспринимающая кручение, обшивалась фанерой, а остальная полотном. Крепление стабилизатора осуществлялось в четырех точках: одна находилась на его передней кромке и три на основном лонжероне — центральная на фюзеляже и две боковые на подкосах. На земле установочный угол стабилизатора мог регулироваться с помощью специального ключа путем вращения подъемника соединенного с узлом крепления на передней кромке. Каркас руля высоты выполнялся из дерева и обшивался полотном.

Вертикальное оперение свободнонесущее. Оно крепилось хомутами к концевым шпангоутам фюзеляжа и имело силовую схему и конструкцию аналогичную горизонтальному оперению. Для контроля состояния узлов крепления вертикального оперения и костыля необходимо было снимать хвостовой обтекатель фюзеляжа (на испытаниях он не устанавливался).

Управление самолетом сделано двойным, причем вторая ручка была съемной. Педали двойного управления связаны между собой поперечной трубой. Управление рулем высоты смешанное — под кабиной и багажником жесткое, далее тросовое и после качалки к рулю шли жесткие тяги. Управление элеронами жесткое, а рулем направления тросовое. Тяги, идущие к элеронам, имели специальные легкоразъемные замки, что облегчало их расстыковку при складывании коробки крыльев.

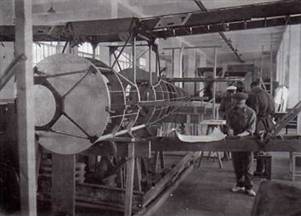

Сборка самолета ВВА-1 в мастерских ВВА им. проф. Н.Е. Жуковского

Взлетно-посадочные устройства самолета ВВА-1 включали в себя основные опоры шасси, костыльную установку, щелевые закрылки на верхнем крыле и щитки типа Нортон- Шренк на нижнем. Максимальный угол открытия закрылков 30°, щитков — 45°. Основные опоры шасси имели обтекаемую форму. Они оснащались резиновыми амортизаторами (работающие на сжатие резиновые кольца, ход около 150 мм) и не тормозными колесами размером 700x100. Полуоси изготавливались из труб хромомолибденовой термически обработанной стали размером 44x40. Костыль также имел резиновую амортизацию (шесть колец 16-мм резинового шнура) и мог свободно ориентироваться во все стороны. Вместо вилки с колесом мог устанавливаться костыльный наконечник. Колея шасси составляла 1,8 м, стояночный угол — 11°, угол капотажа — 24°.

Самолет в соответствии с условиями конкурса оснащался отечественным мотором воздушного охлаждения М-11 с взлетной мощностью 110 л.с. Он крепился к фюзеляжу в четырех точках с помощью восьмистержневой моторамы изготовленной из стали марки «М». Силовая установка оснащалась двумя капотами — внутренним и внешним. Для охлаждения мотора внешний капот имел передние регулируемые отверстия, которые располагались напротив цилиндров, и заднюю кольцевую щель. Полет мог выполняться также только при наличии внутреннего капота. Специально для самолета ВВА-1 был разработан новый деревянный винт постоянного шага.

Питание мотора горючим обеспечивали два бензобака. Главный бак емкостью около 100 л располагался в центроплане над кабиной, а второй бак находился в фюзеляже перед приборной доской. Подача топлива осуществлялась самотеком. Специальный тройник обеспечивал возможность питания от каждого бака отдельно или от обоих вместе. Запас горючего контролировался с помощью поплавкового указателя, который показывал наличие топлива в верхнем баке. Маслосистема была аналогична таковой у самолета У-2.

ВВА-1 имел закрытую кабину. В нормальном варианте в ней размещалось три человека. Кресло пилота находилось впереди слева, а сзади него располагался диван для двух пассажиров. Кроме этого предусматривалась установка откидного сиденья справа от пилота, что давало возможность пользоваться вторым управлением. Вход в кабину осуществлялся через две двери, расположенные по обоим бортом фюзеляжа. Окна на дверях имели сдвигающиеся форточки.

Приборное оборудование включало: указатель скорости, указатель поворота и скольжения, вариометр, часы, компас, счетчик оборотов, указатели температуры и давления масла, переключатель магнето и кнопку пускового вибратора. Освещение обеспечивали приборная и кабинная лампы.

Самолет строился в мастерских Военной Воздушной Академии. Летом 1935 г. машина была готова к испытаниям. Ее отличал современный вид и высокое качество внешней отделки. Но, к сожалению, по сравнению с расчетными данными ВВА-1 оказался перетяжеленным. Масса пустой машины вместо запланированных 580…600 кг достигла 845 кг. При полетной массе 1146 кг центровка самолета составила 34,2 % САХ.

В августе ВВА-1 предъявили НИИ ВВС РККА на государственные испытания. Ответственными за их проведение были назначены ведущий инженер Н.С. Куликов и ведущий летчик-испытатель К.А. Калилец. В соответствии с программой испытаний зо 14 полетов требовалось определить основные летные данные и эксплуатационные свойства самолета.

На проведенных в августе-сентябре 1935 г. госиспытаниях ВВА-1 показал следующие результаты. Максимальная скорость при полетной массе 1146 кг составило 156 км/ч у земли и 145 км/ч на высоте 2000 м. Высоту 1000 м машина набирала за 9,83 мин, а 2000 м — за 26,19 мин. Практический потолок составил 2920 м, который самолет набирал за 79,6 мин. Длина разбега с выпущенными закрылками — 220 м, а без их применения — 260 м. Пробег соответственно составлял 180 и 200 м, а посадочная скорость 75 и 90 км/ч.

Следует отметить, что ВВА-1 проходил испытания без внешнего капота и не со своим винтом. При пробе мотора, как но земле, так и в воздухе, с винтом, спроектированным специально для ВВА-1, ощущалась значительная вибрация конструкции самолета. Наибольшей величины она достигала при оборотах мотора от 1100 до 1400 об/мин. В связи с этим для проведения испытаний на машину поставили винт от самолета У-2. С этим винтом вибрация все же имела место, но была несколько меньше. В полете вибрация выражалась, прежде всего, в колебаниях стрелок всех приборов, размещенных на приборной доске.

Мотор запускался установленным для М-11 способом — от руки, так как храповик для аэродромного стартера не устанавливался. Отмечалось неудобное расположение пускового магнето — очень низко и далеко. При пробе мотора под колеса подкладывали колодки обычного типа, при этом хвост машины при взятой «на себя» ручке управления можно было не держать.

В зависимости от грунта аэродрома ВВА-1 рулил при 900…1000 об/мин, при этом его скорость соответствовала нормальному шагу сопровождающего. Рулил самолет устойчиво и хорошо слушался руля направления. Но ровной поверхности для облегчения хвоста ручку управления необходимо было держать нейтрально. Размер колес для работы машины с мягкого грунта считался недостаточным, в таких случаях самолет вязнул. Обзор вперед и влево до 60° был удовлетворительный, вправо и по сторонам плохой, назад и вверх отсутствовал. Это объяснялось положением пилота в кабине, а также множеством переплетов фонаря кабины, что сокращало поле видимости. Для улучшения обзора рекомендовалось с обеих сторон сделать легко открывающиеся окна.

Самолет взлетал очень тяжело, хвост поднимался медленно. При этом ручку управления требовалось дать «от себя» полностью, что у летчика среднего роста вызывало определенные затруднения. После подъема хвоста ручку необходимо было слегка взять «на себя». Испытатели отмечали, что при разбеге ВВА-1 не чувствовалось нарастания скорости и стремления машины самой оторваться от земли, как это наблюдалось у других самолетов. Во время взлета самолет обычно требовал отрывания его от земли, а в штиль его разбег достигал 300 м. Использование закрылков, не уменьшая времени разбега, сокращало его длину всего на 12 %, при этом в штиль разбег составлял 240 м.

Владимир Пышнов демонстрирует складывание консолей крыла самолета ВВА-1

Основные данные самолёта ВВА-1

При разбеге самолет имел тенденцию к рысканью, и его все время требовалось держать ножным управлением для сохранения прямой. Рысканье объяснялось в первую очередь чрезмерной чувствительностью руля направления и крайне неудачной конструкцией педалей, при которой ноги летчика все время были на весу. Из- за этого незначительный нажим на педаль тут же приводил к развороту. К тому же педали имели большой ход, из-за чего у летчика среднего роста не хватало ног для перевода их из одного крайнего положения в другое.

Вследствие малой скороподъемности (2,05 м/с у земли) высоту самолет набирал медленно. Для набора 30 м машине требовалось расстояние в 500…600 м, что, учитывая еще и большой разбег, делало невозможным его взлет с ограниченных аэродромов, имеющих вблизи высокие препятствия.

Наивыгоднейшая скорость набора высоты до 1000 м составляла 110 км/ч (по прибору) при 1500 об/мин для винта специально спроектированного для ВВА-1 и при 1600 об/мин для винта от самолета У-2. По мере набора высоты скорость необходимо было уменьшать на 5 км/ч на каждую 1000 м. Высоту машина набирала устойчиво даже с брошенной ручкой. При уменьшении оборотов, а также на планировании самолет «висел» на ручке. Но в случае сдачи мотора он переходил на нос с тенденцией развернуться и кренился вправо.

В спокойную погоду ВВА-1 в горизонтальном полете шел устойчиво, допуская полет с брошенным управлением. Но к болтанке самолет был чувствителен. Скорость при 1500 об/мин составляла 115…120 км/ч. Машина летала с несколько опущенным хвостом, так как внутренняя хорда коробки крыльев шла параллельно оси винта и строительной горизонтали фюзеляжа. С убранными закрылками самолет был достаточно устойчив. Однако полных исследований на устойчивость при всех режимах полета и с разным положением закрылков не проводилось.

Длительный полет вследствие неудачного расположения органов управления и неудобного расположения сиденья очень утомлял летчика. Полет в облаках и в тумане был затруднен из- за излишней чувствительности самолета на самое незначительное движение ножным управлением. К тому же следить за курсом по компасу К-4 оказалось затруднительным, так как компас расположили далеко, в стороне от глаз летчика.

Маневренность самолета проверяли на высоте 800 м. Виражил он на скорости 120… 125 км/ч при 1550 об/мин устойчиво, но при этом летчику требовалось все время быть внимательным и следить за движениями ног, которые должны были быть незначительными. Время виража составило 25 с для левого и 27,3 с для правого.

Наивыгоднейшая скорость планирования составляла 110… 115 км/ч при минимальных оборотах мотора. Траектория планирования по сравнению с самолетом У-2 была более крутая. При брошенной ручке ВВА-1 увеличивал скорость до 145… 150 км/ч (по прибору) после чего продолжал устойчиво планировать на этой скорости. Полностью открытые закрылки и щитки делали траекторию планирования еще более крутой.

В отличие от разбега посадка самолета ВВА-1 была простой. Он легко садился на три точки, не имея тенденции к взмыванию. Из-за особенностей аэродинамики при посадке без применения механизации Су не доходило до максимального значения из-за чего получалось увеличение посадочной скорости или посадка на костыль. При убранных закрылках и щитках пробег был большой и составлял 180 м (в штиль). Во время пробега машина имела тенденцию к незначительному рысканью.

Самолет ВВА-1 во время испытаний

Составляя общее впечатление о самолете ВВА-1, ведущие специалисты отметили, что из-за неудобного расположения сидения, командных рычагов управления, излишней чувствительности руля направления и трудного взлета пилотирование самолета усложнялось и от летчика требовалось большое внимание и напряжение. Эти недостатки затмевали все положительные стороны машины — хорошую устойчивость и легкость управления.

В своих выводах военные испытатели отметили, что летные данные ВВА-1 очень низки. Это объяснялось неудачно выбранной аэродинамической схемой самолета, представляющего собой попутораплан с мощными стойками, без выноса крыльев, с фюзеляжем очень большого миделя невыгодно расположенного по отношению к коробке крыльев. Вместе с этим конструкция машины по сравнению с расчетными данными оказалась перетяжеленной на 265 кг, то есть на 46 % проектной массы. Из-за этого грузоподъемность самолета существенно снизилась, так как перетяжеление пошло за счет полезной нагрузки.

Разбег и пробег машины оказались очень большими, более 200 м. Причем техника выполнения разбега была сложной, так как самолет с трудом поднимал хвост, медленно набирал скорость и после отрыва медленно набирал высоту. В связи с этим полеты на ВВА-1 можно было производить топько на больших аэродромах с хорошими подходами. Посадочная скорость также оказалась велика. Применение закрылков и щитков на разбеге и посадке оказалось малоэффективным, при этом посадочная скорость снижалась лишь на 17 %.

К конструктивным недостаткам испытатели отнесли неудовлетворительную работу механизмов управления закрылками и щитками, неудобное расположение ручки управления самолетом, плохую видимость через стекла кабины пилота в плохую погоду (дождь, снег), а также плохой обзор назад вверх.

Вместе с тем отмечалось, что в полете самолет хорошо сбалансирован, устойчив и имеет удовлетворительную управляемость. Производственное исполнение получило хорошую оценку, так как окраска, внутренняя и внешняя отделка машины были выполнены аккуратно, тщательно и чисто.

На основании вышеизложенного в своем заключении специалисты НИИ ВВС РККА отметили, что «по своим летно-эксплуатационным донным самолет ВВА-1 интереса не представляет». Дальнейшая модификация предъявленного на испытания экземпляра считалась нецелесообразной, так как основные недостатки машины (перетяжеление конструкции и неудачная схема коробки крыльев) были неустранимы.

Конечно, если результаты испытаний оказались невысокими, то вполне можно отнести конструкторскую работу военинженера 2-го ранга B.C. Пышнова к разряду неудачных. Однако это не совсем так. Промахи при разработке машины можно отнести лишь на счет малого опыта в конструкторской деятельности. В тоже время на самолете ВВА-1 Владимир Сергеевич опробовал множество новых конструктивных решений, многие из которых оказались вполне удачными. Поэтому в своем заключении военные также отметили, что «ввиду интересных элементов положенных в основу проектирования и постройки самолета ВВА-1 считать желательным постройку нового экземпляра самолета по тем же техническим требованиям, но с учетом устранения дефектов отмеченных при испытании опытного образца». К этому также стоит добавить и мнение В.Б. Шаврова, который в своей книге отметил, что самолет ВВА-1 мог бы показать гораздо лучшие результаты с более мощным мотором М-11Е.

Из-за существенного сокращения финансирования постройка второго экземпляра самолета ВВА-1 так и осталась неосуществленной. Поэтому работы по улучшению машины свелись лишь к модернизации первого опытного образца с целью устранения некоторых недостатков выявленных на испытаниях. В частности было переработано вертикальное оперение с целью снижения чувствительности руля направления — уменьшена площадь последнего и введена роговая компенсация, а также сделан новый вариант шасси, изменен капот, убраны зализы закрывающие стыки W-образных подкосов с крыльями и добавлен еще один топливный бак. Правда, проведенные доработки привели к увеличению полетной массы до 1160 кг. Судя по всему, на машину также установили более мощный вариант мотора М-11. Основное назначение ВВА-1 теперь определялось как самолет для спорта и туризма.

В 1937 г. на модернизированном ВВА-1 в НИИ ВВС РККА сделали несколько ознакомительных полетов. Их результаты показали, что у машины недостаточная путевая устойчивость — имело место рысканье самолета из- за вихреобразования за фюзеляжем. Конструктору было предложено увеличить площадь вертикального оперения и поставить самолет на лыжи.

Между тем нехватка средств выделяемых ВВА им. проф. Н.Е. Жуковского на экспериментальные работы постепенно привела к их сворачиванию. Вот что по этому поводу отметил начальник самолетного цикла академии бригинженер профессор Б,М. Земский в своем выступлении на совещании по вопросу о научно- исследовательской работе, состоявшемся 5 мая 1936 г.

«Докладчик совершенно правильно говорил о том, что у нос по существу еще не развита научно-исследовательская робота, продукции этой работы не видно. Возьмите, например, жизнь Академии в первые годы ее работы, когда в области создания планеров, авиеток и прочих оно была пионером — все теперь замолкло. В первые годы на эти цели нам отпускало средства общество Осоавиахим, а теперь этого нет. Тогда не было никаких тяжелых формальностей и дело шло успешно…».

Что касается значения и важности подобных работ, то это хорошо сформулировал в своем выступлении профессор Б.Н. Юрьев:

«Было бы желательно вести в Академии хотя бы в маленьком объеме экспериментальные исследования. Раньше Академия работала в этом направлении. Старые работники, которых мы воспитали в Академии (напр, т. ПЫШНОВ и др.) они были связаны с планеризмом и другими экспериментальными работами.

В Академии, несомненно, надо развить строительство опытных аппаратов, не ожидая от них успехов как летательных машин, но ожидая больших успехов в деле воспитания кадров».

К этому уместно добавить и слова Владимира Сергеевича, опубликованные в 1970 г. в сборнике «50 лет ВВИА имени проф. Н.Е. Жуковского»: «Строительство планеров, легких самолетов и других конструкций не только завершало инженерную подготовку, но и толкало но выявление причин неудач или недостатков, а отсюда прямой путь к научному исследованию». Действительно с вышесказанным трудно не согласиться.

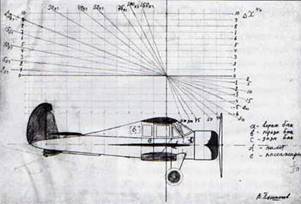

Рисунок модернизированною самолето ВВА-1, выполненный B.C. Пышновым

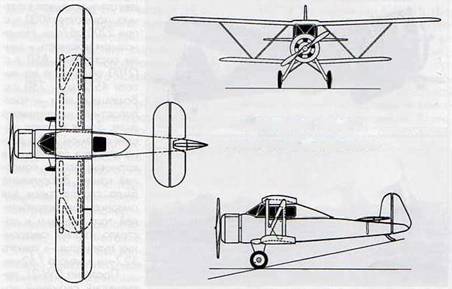

Самолет ВВА-1 конструкции В.С.Пышнова

В дальнейшем Владимир Сергеевич Пышнов полностью посвятил себя научной и преподавательской работе. Протоколом Высшей аттестационной комиссии ВКВШ при СНК СССР № 9/14 от 23 февраля 1937 г. он был утвержден исполняющим обязанности профессора по кафедре «Динамика полета» с обязательством защитить диссертацию на ученую степень доктора до 1 января 1939 г. Через год на основании постановления СНК СССР № 325 от 14 марта 1938 г. бригинженера B.C. Пышнова ввели в состав Совета по Авиации при Комитете Обороны.

После начала Великой Отечественной войны приказом НКО № 02201 от 13 августа 1941 г. Владимир Сергеевич был назначен консультантом начальника НИИ ВВС КА по самолетам. Находясь на этой должности, он проводил большую работу по созданию и усовершенствованию методик летных испытаний, а также участвовал в рассмотрении эскизных проектов новых боевых самолетов. В июне 1942 г. B.C. Пышнову было присвоено воинское звание генерал-майор ИАС Кроме того, в этом же году за плодотворную научную деятельность он был удостоен почетного звания заслуженного деятеля науки и техники РСФСР.

В 1946 г. в жизни Владимира Сергеевича вновь произошли перемены. В марте ему присвоили воинское звание генерал-лейтенанта ИАС (с июня 1951 г. генерал-лейтенант ИТС), а приказом ВВС ВС № 0763 от 12 августа он был назначен на должность научного консультанта и постоянного члена Авиационно-Технического Комитета (АТК) ВВС ВС. Через три года на основании приказа МВС № 01240 от 5 августа 1949 г. B.C. Пышнов стал председателем 1-й (самолетной) секции АТК ВВС (с июня 1956 г. Научно- Технический Комитет ВВС), которую он возглавлял до 1964 г. В 1958 г. решением Высшей аттестационной комиссии B.C. Пышнову присвоили ученую степень доктора технических наук.

В ноябре 1968 г. Владимир Сергеевич Пышнов был уволен в отставку. Его труд неоднократно отмечался высокими правительственными наградами: двумя орденами «Ленина», двумя орденами «Красного Знамени», орденом «Трудового Красного Знамени», орденом «Отечественной войны» 1-й степени и многими медалями.

При подготовке статьи использованы документы РГВА, ЦАМО, о также книги «50 лет ВВИА имени проф. Н.Е. Жуковского» — издание академии, 1970 г., «Академия имени Жуковского» — М.: Воениздат, 1990 г., А.П. Красильщиков «Планеры СССР» — М.: Машиностроение, 1991 г. Фотографии из архива автора.
