Опытные легкие танки LK-I и LK-II

Вскоре после демонстрации макета A7V Главное командование предложило разработать более крупные и «мощные» танки. Задание на разработку вскоре было выдано Й. Фольмеру. Однако Фольмер считал более правильным создание легких машин, которые могли бы быть выпущены быстрее и в большем количестве с использованием имеющихся агрегатов. Условием для разработки и быстрой постановки производства было наличие больших запасов автомобильных агрегатов. В автопарках военного ведомства к тому времени скопилось более 1000 автомобилей, признанных не годными для применения в армии — т. н. «пожирателей горючего и шин». Машины были разнотипными, с мощностью двигателей от 40 до 60 л.с. Однако их систематизацией можно было получить группы по 50 и более штук и на этой основе строить партии легких боевых машин с запасом агрегатов и узлов для ремонта. Предполагалось использовать шасси автомобиля «внутри» гусеничного шасси, устанавливая ведущие колеса гусеничного хода на их приводные оси. Германские специалисты едва ли не первыми уяснили такое преимущество легких танков, как возможность широкого применения автомобильных агрегатов.

Проект был представлен в сентябре 1917 г. Начальник Инспекции автомобильных войск одобрил его и 29 декабря 1917 г. принял решение о постройке легких танков. Уже 17 января 1918 г. OHL отклонило это решение, сочтя предполагавшееся бронирование таких танков слишком слабым. Вскоре, однако, выяснилось, что Главное командование само вело переговоры с Круппом о легком танке, разрабатывавшемся его фирмой — еще один пример несогласованности действий Главного командования и Военного министерства в вопросах танкостроения. Снова интерес к легким танкам возник в конце апреля 1918 г. — в прямой связи с появившимися сведениями о готовности легких французских танков «Рено».

Разработка легкого танка началась на фирме Круппа под руководством профессора Раузенбергера (ведущего артиллерийского конструктора фирмы) еще весной 1917 г., тогда же Крупп предложил разработку бронированного гусеничного артиллерийского тягача. В конце концов создание именно легкого танка получило одобрение и перешло в ведение Военного министерства.

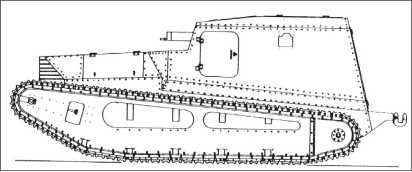

Продольный разрез и вид спереди легкого танка LK-II.

Шведский легкий танк Strv т/21 — развитие пулеметного варианта танка LK-II.

Эскизный проект бронированного артиллерийского тягача-транспортера на шасси LK.

Дано было разрешение на постройку двух опытных машин LK-I (Leichte Kampfwagen I — «легкая боевая машина первой модели»).

Основные требования к легкому танку предполагали:

— экипаж — водитель (механик-водитель) и один-два стрелка;

— вооружение — 57-мм пушка или два пулемета, наличие лючков для стрельбы из личного оружия;

— защита от бронебойных винтовочных пуль на малых дальностях (толщина брони — не менее 14 мм);

— подвеска — упругая;

— скорость движения по ровной местности с грунтом средней твердости — 12–15 км/ч, удельное давление на грунт — около 0,5 кг/см², ширина перекрываемого рва — 2 м, поворотливость на любом грунте, способность брать подъемы крутизной до 45°;

— масса — не более 8 т, возможность перевозки в неразобранном виде на стандартных железнодорожных платформах и готовность к действию сразу же после выгрузки;

— надежный и, по возможности, малошумный двигатель;

— небольшой силуэт при возможно большом клиренсе;

— время действия без пополнения запаса горючего и боекомплекта до 6 ч.

Для увеличения проходимости и возможности проделывать проходы в проволочных заграждениях предлагалось не перекрывать гусеницу бронировкой и увеличить высоту зацепа подъемом гусеничного обвода в передней части. Кроме того, предполагалась способность буксировки легкого орудия или бомбомета на колесном лафете и в то же время возможность отбуксировать сам танк тягачом или другим танком.

Посадка и высадка экипажа должна была быть простой и быстрой, объем обитаемого отделения достаточен для боевой работы. Обращалось внимание на пожарную безопасность, устройство смотровых щелей и лючков, защиту экипажа от осколков и свинцовых брызг, возможность герметизации танка на случай применения противником огнеметов (!). Стоит обратить внимание на требование доступности механизмов для обслуживания и ремонта и возможности быстрой замены двигателя, наличие системы очистки гусениц от грязи.

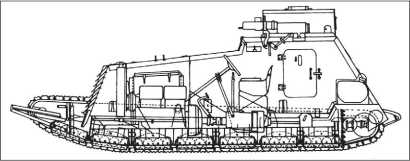

Продольный разрез танка LK-I.

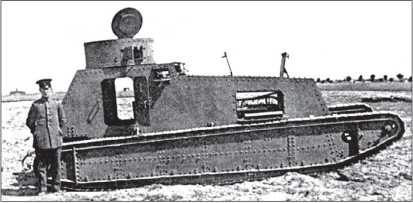

Опытный легкий танк LK-I с использованием агрегатов грузового автомобиля «Даймлер», с вращающейся пулеметной башней. Открыты двери рубки, люк башни и люки моторно-трансмиссионного отделения.

Опытный легкий танк LK-I, вид спереди-сбоку. Пулемет в башне не установлен.

Гусеничное шасси танка LK разработки Фольмера собиралось на особой раме. Ходовая часть каждого борта заключалась между двумя продольными параллельными стенками, связанными поперечными перемычками. Между ними к раме подвешивались на винтовых цилиндрических пружинах ходовые тележки. На борт приходилось пять тележек с четырьмя опорными катками каждая. Еще одна тележка жестко крепилась впереди — ее катки служили упорными для восходящей ветви гусеницы. Жестко закреплена была также ось заднего ведущего колеса. Направляющее колесо приподнято над опорной поверхностью, его ось снабжена винтовым механизмом регулировки натяжения гусеницы. Продольный профиль гусеницы рассчитан так, чтобы при движении по твердой дороге длина опорной поверхности составляла 2,8 м, на мягком грунте несколько увеличивалась, а при переходе через окопы достигала 5 м. Приподнятая передняя часть гусеницы выступала впереди корпуса. Таким образом предполагали совместить поворотливость на твердом грунте с высокой проходимостью. Конструкция гусеницы повторяла A7V, но в уменьшенном варианте. Ширина башмака составляла 250 мм, шаг трака — 140 мм. Количество траков в цепи возросло до 74. Сопротивление цепи на разрыв — 30 т. Материал звеньев и болтов — тот же, что и на A7V. От поперечного смещения нижнюю ветвь гусеницы удерживали центральные реборды катков и боковины ходовых тележек, верхнюю — стенки рамы.

Внутри такого готового гусеничного шасси крепилась рама автомобиля (например, грузовика «Даймлер») с основными агрегатами, причем — не жестко, а на сохранявшихся рессорах автомобиля. Задняя ось автомобиля, использовавшаяся для привода ведущих колес, вставлялась в отверстия боковых рам гусеничного хода. Таким образом, упругая подвеска оказывалась как бы двухступенчатой — винтовые пружины ходовых тележек и полуэллиптические пружины внутренней рамы. Новинки в конструкции танка LK были защищены рядом особых патентов.

Двигатель и трансмиссия базового автомобиля в целом сохранялись. Конструкция как бы представляла собой бронеавтомобиль, «вставленный» в гусеничный ход. Получалась вполне прочная машина с упругой подвеской и достаточным клиренсом.

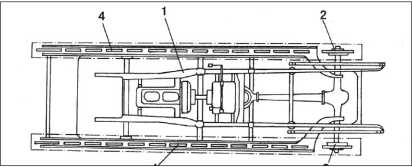

Схема устройства шасси танка LK: 1 — автомобильная рама с двигателем и трансмиссией, 2 и 3 — ведущие колеса, 4 — гусеничный движитель.

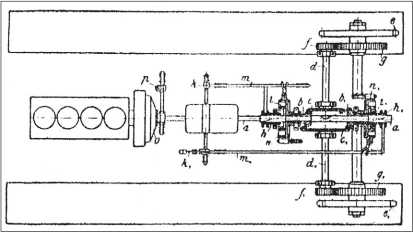

Схема трансмиссии танка LK.

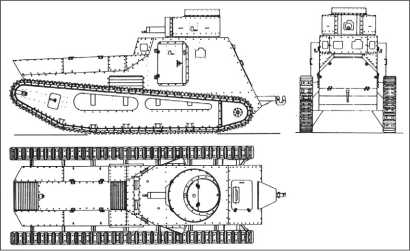

Проекции опытного легкого танка LK-II в варианте с пулеметной башней.

Результатом стал танк с передним расположением двигателя, задним — трансмиссии и боевого отделения. При первом же взгляде бросается в глаза сходство с британским средним Mk А «Уиппет», появившимся на поле боя только в апреле 1918 г. Любопытно и то, что LK-I имел вращающуюся башню, как и «легкий танк преследования» Триттона. Танк Триттона был официально испытан в Англии в марте 1917 г. Возможно, германская разведка и имела некоторые данные об этих испытаниях. Однако сходство схем компоновки можно объяснить и выбором в качестве базовой автомобильной схемы, пулеметные же башни были отработаны на бронеавтомобилях всеми воюющими сторонами. Тем более что по своему устройству LK значительно отличаются от «Уиппет»: один двигатель, отделение управления находится позади двигателя, причем сиденье водителя расположено по оси машины, за ним находится боевое отделение.

Броневой корпус собирался на каркасе из прямых листов катаной брони клепкой. Цилиндрическая клепаная башня имела амбразуру для установки пулемета MG.08, прикрытую с боков двумя наружными щитками подобно башням ряда бронеавтомобилей тех лет. Пулеметная установка имела винтовой подъемный механизм. В крыше башни выполнялся круглый люк с откидной крышкой, в корме — небольшой двустворчатый лючок. Посадка и высадка экипажа осуществлялась через две низкие двери на петлях, выполненные в бортах боевого отделения напротив друг друга. Окно водителя прикрывалось горизонтальной двустворчатой крышкой, в нижней створке прорезаны пять смотровых щелей. Для обслуживания двигателя предусматривались люки с откидными крышками в бортах и крыше моторного отделения. Вентиляционные решетки снабжались жалюзи.

Ходовые испытания опытного LK-I состоялись в марте 1918 г. Хотя прошли они весьма успешно, решено было доработать конструкцию — усилить бронезащиту, улучшить работу ходовой части и приспособить танк для массового производства.

Началась разработка танка LK-II. 13 июня 1918 г. представлены модели LK-II и легкого танка Круппа. Оба проекта рекомендованы к дальнейшей разработке в пулеметном варианте с вращающейся башней. Договор о разработке легкого танка и артиллерийского тягача с фирмой «Крупп» заключили в начале мая. При этом разработка «Крупп» явно была у Ставки в фаворитах: «Малая штурмовая машина Круппа, — говорилось в одном из документов, — выглядит практичнее и рентабельнее A7V, К и английских. Эта конструкция рекомендуется». Рекомендовалось также рассмотреть возможность вооружения танка LK минометом или 57-мм пушкой. И пушечный вариант LK-II действительно появился. Толщину брони легкого танка сочли возможным ограничить 12 мм.

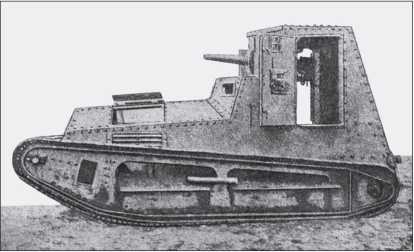

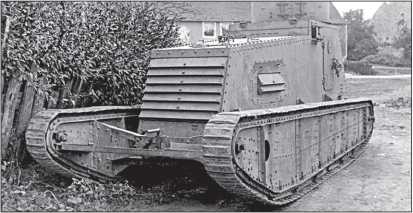

Опытный легкий танк LK-II с 37-мм пушкой в рубке, вид слева. Двери рубки открыты.

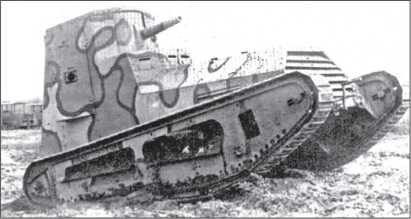

Опытный легкий танк LK-II с установкой 37-мм пушки. Танк снабжен камуфляжной окраской.

После начала Амьенской операции союзников 8 августа — «черного дня германской армии» — Круппу дан срочный заказ на 65 танков, хотя еще не было готово ни одного реального образца. После испытаний 2 октября в Мариенфельде шасси конкурирующих машин заказ фирме «Крупп» аннулирован. Выбор остановили на LK-II. Планировалось заказать 580 машин, в декабре 1918 г. начать производство первых 10 LK-II, а с апреля 1919 г. довести их выпуск до 200 машин в месяц. При этом только треть машин должна была быть пулеметными (два 7,92-мм пулемета), а две трети — пушечными (здесь уже можно увидеть аналогию с французским «Рено» FT-17).

Этому предшествовали огневые испытания 57-мм пушки, установленной в корпусе LK-II. Испытания, прошедшие еще 29 августа, выявили слабость орудийной установки и разрушающее действие отдачи на корпус. И 30 сентября Ставка решила, что пушечные LK-II будут вооружаться 37-мм пушкой Круппа.

Обводы корпуса танка несколько изменились. Появились наклонные скулы между прямыми бортами и крышей. Позади моторного отделения возвышение и скулы корпуса образовывали рубку водителя с тремя смотровыми лючками. Передний лючок имел две откидные крышки, боковые — по одной. Неподвижная боевая рубка имела прямые борта и наклонную заднюю стенку. В боевой рубке помещались артиллерист (наводчик) и его помощник, работавшие стоя. Двери рубки располагались так же, как у LK-I, но были увеличены. В крыше рубки имелся люк с откидной крышкой, служивший для обзора и вентиляции. В прямых бортах, лобовом листе и крыше моторного отделения выполнялись жалюзи, на наклонных верхних листах — люки с откидными крышками для обслуживания двигателя. Система вентиляции, по мнению разработчиков, должна была обеспечить температуру воздуха внутри танка ненамного выше окружающей атмосферы.

Тумбовая установка 37-мм пушки крепилась на вертикальной опоре. Конструкция щита орудия в целом была аналогична установке 57-мм пушки на A7V с уменьшением размеров. Артиллерийская установка весила 500 кг, снабжалась телескопическим прицелом, маховичком горизонтальной наводки. Угол наведения в горизонтальной плоскости — ±30°. В бортовых дверях предусматривались отверстия для стрельбы из ручного пулемета MG.08/15.

Карбюраторные двигатели отобранных для постройки шасси были двух типов — мощностью 40 и 50 л.с. Запустить двигатель можно было рукояткой изнутри или снаружи танка (рукоятка крепилась спереди под решеткой радиатора) либо электростартером. Два бензобака общей емкостью 170 л располагались по бокам от двигателя между ним и бронелистами бортов, днище баков прикрывалось 8-мм броней. Подача бензина производилась давлением отработанных газов. Для надежного питания двигателя при любых наклонах машины была переделана поплавковая камера. Для предотвращения заливания двигателя маслом была введена замкнутая «циркуляционная» система смазки. Охлаждение радиатора двигателя производилось вентилятором или эжектором. Воздух всасывался из обитаемого отделения, а выбрасывался через отверстия в бортах и крыше моторного отделения. Выхлопная труба выводилась с левого борта, через стенки шасси. Одна занятная деталь — в то время как британцы на своих тяжелых танках использовали один двигатель, а на среднем «Уиппете» два, германские конструкторы снабдили тяжелые танки двумя двигателями, а легкий — одним. Но никакой закономерности здесь нет — и тем и другим приходилось использовать имевшиеся в наличии двигатели и как-то выходить из положения.

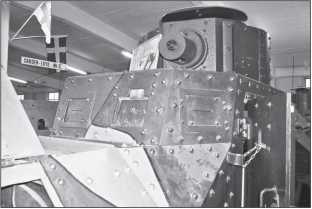

Рубка отделения управления и пулеметная башня танка Strv m/21.

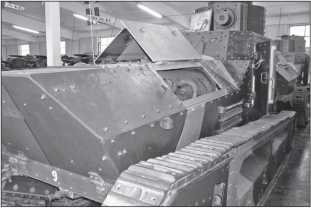

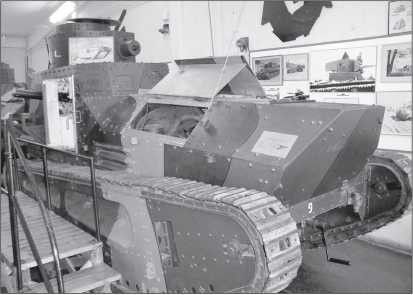

Танк Strv m/21. Откинуты люки моторного отделения.

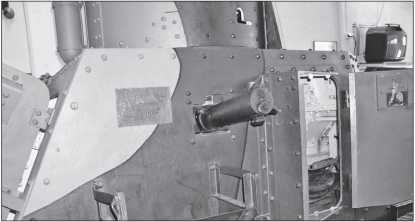

Бортовая установка 6,5-мм пулемета в корпусе танка Strv m/21.

Трансмиссия LK-II включала: дисковое сцепление (главный фрикцион); 4-скоростную коробку передач автомобильного типа; продольный вал, на котором располагались конические шестерни, кулачковые или дисковые сцепления, колодочные или ленточные тормоза; две приводные поперечные полуоси с коническими шестернями на одном конце и цилиндрическими на другом. Конические шестерни полуосей сцеплялись с коническими шестернями вала, образуя простой дифференциал, а цилиндрические вместе с шестернями большего диаметра на осях ведущих колес образовывали однорядные бортовые редукторы. Редукторы помещались в картеры, укрепленные на внутренних стенках гусеничного хода. На тех же стенках в особых втулках крепились на подшипниках приводные полуоси и оси ведущих колес. Для увеличения тяги и возможности брать крутые подъемы в трансмиссию включили промежуточную передачу, понижавшую скорость хода в 2,14—2,16 раза. При выключенной промежуточной передаче скорость хода составляла от 3,5 до 14 км/ч, при включенной — от 1,6 до 6,5 км/ч.

Поворот осуществлялся выключением и подтормаживанием одной из гусениц. Манипуляции с гусеницей одного борта производились одним качающимся рычагом на три положения. В заднем положении рычага включалось сцепление соответствующей гусеницы, в среднем — сцепление выключалось, в переднем — включался тормоз гусеницы. Таким образом механик-водитель мог регулировать радиус поворота.

Минимальный радиус поворота составлял 1,7 м. Приводы управления и элементы трансмиссии находились под полом обитаемого отделения. Компоновка трансмиссии и механизмов поворота вдоль продольного вала хорошо соответствовала общей ужатости боевой машины.

Наружные стенки гусеничного хода получили отогнутые внутрь наклонные секции для сброса грязи с верхней ветви гусеницы — приспособление, заимствованное у Mk А «Уиппет». Несколько изменен по сравнению с LK-I был и массивный буксирный крюк.

Угол подъема на минимальной скорости при включенной понижающей передаче достигал 41°, при выключенной — 17,5°, на максимальной — соответственно 6,5 и 2°.

Разведка союзников, на основании данных перебежчиков, предполагала, что летом 1918 г. в Германии «находилось в постройке» 250 легких танков, но это не соответствовало действительности. К исполнению заказа на легкие танки так и не приступили, хотя из войск в течение 1918 г. поступали требования на более подвижные танки легкого типа. Первый LK-II построен осенью 1918 г. и сильно припозднился. Только в октябре Фольмер смог представить два легких танка. Практически зеркально повторилась ситуация с «легкими» и «большими» танками во Франции в конце 1916 г. — если французы все же задержали разработку тяжелого танка в пользу легких «Рено», то в Германии все случилось наоборот.

Легкие танки с широким применением готовых автомобильных агрегатов были намного перспективнее идеи «сверхтанка» хотя бы потому, что были в 10 раз дешевле. Танки типа LK-II, примененные массово, могли достичь больших успехов, чем тяжелые, будучи более подвижными, смогли бы обеспечить поддержку «штурмовых групп» пехоты в глубине обороны противника. Сравнительно небольшие, но хорошо обученные и снабженные оружием ближнего боя (автоматическим, холодным, гранатами, огнеметами) и средствами защиты штурмовые группы могли просачиваться в глубину обороны, прерывать связь и пути снабжения, нападать на командные пункты. Первое использование таких особых частей во время сражения за Верден показало их эффективность, и вскоре их количество в германской армии стало расти, кульминацией стало их массовое и успешное применение в ходе германского «наступления во имя мира» весной 1918 г. Ключом к их способу действий была подвижность, которую и могли бы поддерживать и сохранять легкие танки. Однако их постройка ограничилась несколькими опытными образцами.

Совместными усилиями группы Фольмера и конструкторов Круппа на шасси LK-II был разработан бронированный артиллерийский тягач-транспортер. Он имел полностью закрытый корпус с дверьми в бортах и корме. В лобовом листе корпуса устанавливался пулемет так, что пулеметчик размещался чуть позади водителя. Кроме того, имелись амбразуры для пулемета в бортах. Экипаж вместе с возимым расчетом орудия составлял 6 человек. Эта весьма перспективная разработка была одобрена, но не реализована в металле. А в это же время британские «бронированные артиллерийские транспортеры» уже действовали на фронте.

После войны, уже в начале 1920-х годов, в Швеции по проекту Й. Фольмера на заводе «Ландсверк» начали выпускать первый шведский танк Strv М/21. Он был прямым развитием пулеметного варианта LK II, отличаясь вращающейся башней с командирским куполом, увеличенным до 4 человек экипажем, повышенной защищенностью лобовой проекции, дополнительной кормовой дверью. В 1929 г. часть танков модернизировали установкой более мощных двигателей. Так что проект LK-II все же довели до серии — пусть не в ходе войны и не на германском заводе (впрочем, «Ландсверк» находился под контролем германского концерна «Крупп»).

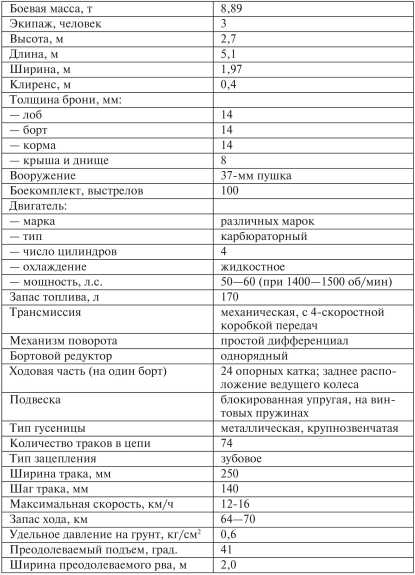

Тактико-технические характеристики LK-II
