Тяжелые танки серии Mk I — Mk IV

Схема компоновки танка Mk I сложилась в процессе разработки, когда «Маленький Вилли» обрастал новой ходовой частью и спонсонами. Корпус танка состоял из пяти основных частей — собственно корпус, две рамы гусеничного хода и два спонсона. Корпус в целом повторял коробчатую форму «Маленького Вилли» и внутри походил на машинное отделение боевого корабля — даже деревянный настил пола напоминал палубу. Высота внутреннего помещения около 2 м позволяла продвигаться по нему, не пригибаясь, но в остальном оно было чрезвычайно тесно. Большую его часть занимали двигатель и трансмиссия. Перед двигателем размещалось отделение управления — рубка с двумя сиденьями. Экипаж составляли 8 человек — командир-офицер (обычно лейтенант или второй лейтенант) и 7 нижних чинов. Водитель размещался в рубке справа, командир — слева и чуть выше. Далее неоднократно будет использоваться название специальности «водитель» вместо более привычного для бронетехники «механик-водитель». Тому есть основание — специальность «механик-водитель» тогда еще только формировалась и появилась чуть позже. По сравнению с «Матерью» у Mk I рубку увеличили, дабы обеспечить водителю и командиру хоть какой-то обзор. В проходах и спонсонах располагались наводчики и заряжающие (или пулеметчики), сзади у бортов — помощники водителя. В отличие от первых экземпляров «Матери» и «Большого Вилли», собиравшихся из мягкой стали («котельного железа») или катаной неброневой стали, корпус Мк I собирали из листов катаной стальной брони. Делали корпус так — листы мягкой стали нарезали, сверлили в них отверстия под заклепки, затем закаливали и с помощью болтов и заклепок скрепляли уголками и стальными полосами.

В апреле 1916 г. Суинтон предложил выполнить половину заказанных танков пулеметными — это отвечало задачам танков и ускорению производства. Так появилось деление танков на «самцов» (male, пушечные или пушечно-пулеметные) и «самок» (female, пулеметные). Задачей последних было подавление пехоты противника в окопах и прикрытие «самцов» от возможных пехотных атак.

Поскольку начальник Управления вооружений отказался выделять артиллерийские орудия для «сомнительных» машин, Адмиралтейство выделило морские 57-мм (6-фунтовые) скорострельные пушки «Гочкис» с длиной ствола 40 калибров.

Преодоление рва танком Mk I с колесным «хвостом».

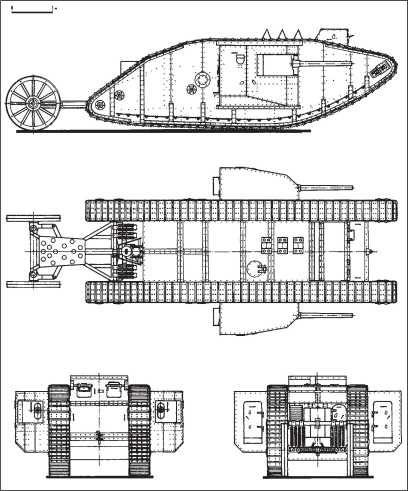

Проекции тяжелого танка Mk I «самец».

Пушка имела кожух ствола, вертикальный клиновый затвор, гидравлический тормоз отката (сверху ствола) и пружинный накатник (под стволом). Предельная скорострельность составляла 15–20 выстр./мин, эффективная дальность — до 1800 м (разумеется, при стрельбе с места). Прицел — оптический. В спонсоне пушка монтировалась на тумбовой установке. Вращающаяся часть опиралась на неподвижное основание боевым штырем и фиксировалась соединительным кольцом. На вращающуюся часть цапфами укладывалась люлька качающейся части. Для наводки служил рычаг-правило, для управления огнем — пистолетная рукоятка со спусковым крючком, от движущегося казенника наводчика защищал боковой щит. Амбразуру спонсона перекрывал цилиндрический щит, связанный с вращающейся частью и имеющий вертикальные вырезы для пушки и прицела. Вырез для пушки закрывал щиток, связанный с люлькой. 57-мм выстрелы укладывались в нижней части спонсонов и в стеллажах между боковыми стенками, пулеметные патроны — в коробках с внутренней стороны щитов установок. Установка оказалась весьма неудобной. Стрельбу из пушки наводчик вел, стоя на коленях на деревянном настиле — фальшполу спонсона, под которым укладывали ЗИП. При откате казенник пушки почти достигал капота двигателя. Большой щит легко заклинивался при попадании между ним и стенками пуль, мелких осколков или камней с грунта. Стреляные гильзы выбрасывали через отверстие в нижней части двери спонсона.

Кроме пушек «самцы» вооружались 3–4 пулеметами «Гочкис» в цапфенных установках — производство ручных пулеметов французской системы «Гочкис» британцы начали в Ковентри в 1915 г. Питание пулемета — из жесткой ленты («полосы») на 30 патронов, охлаждение ствола — воздушное, боевая скорострельность — до 150 выстр./мин. Огонь из лобового пулемета вел командир. Амбразуры пулеметов снабжали откидными крышками — на случай извлечения пулемета. В бортах спонсонов и рубки делались лючки с внешними заслонками для стрельбы из личного оружия. Револьверы считались важным оружием — экипажи проходили специальные курсы стрельбы из них. И в бою окруженным танкистам действительно приходилось отстреливаться от пехотинцев противника в ближнем бою. Командиру было крайне трудно управлять огнем. Размещение вооружения в тесных спонсонах, на небольшой высоте от земли в сочетании с плохим обзором допускало стрельбу только на малых дальностях, но для этого танки и строились. Для посадки и высадки экипажа в задней стенке каждого спонсона имелась дверь с наружными петлями, под дверью крепили ступеньку. Имелись также лаз в крыше корпуса и узкая дверь в кормовой стенке справа, за радиатором.

Патент А. Т. Доусона и Дж. Т. Бакхэма (выдан в 1920 г.) на установку пулемета «Виккерс» в спонсоне.

Схема жесткой подвески опорных катков с тарелями: 1 — тарель, 2 — распорная пружина, 3 — опорный каток без реборды, 4 — борт, 5 — упорное кольцо, 7,8 — ось, 9 — рельс трака, 10 — башмак трака, 11— палец, 12 — уголок, 13 — опорный каток с ребордой, 14 — изгиб пластины башмака, 15 — крепление рельса к башмаку.

Танк-«самка» вооружался 4 пулеметами «Виккерс» калибра 7,7 мм (.303) и 1–2 пулеметами «Гочкис».

Каждый спонсон нес по два «Виккерса» в отдельных цилиндрических установках с бронировкой кожуха ствола. Саму установку пулеметов в спонсоне разработали сотрудники концерна «Виккерс» лейтенант А.Т. Доусон и Дж. Т. Бакхэм (во всяком случае, ими позже получен патент на такую установку). «Виккерс» — основной пулемет британской армии — имел питание из патронной ленты, боевую скорострельность до 300 выстр./мин, водяную систему охлаждения ствола и был довольно громоздок. Зато, в отличие от «Гочкиса», мог развивать интенсивный огонь, что отвечало назначению пулеметного танка. Люк-лаз с откидной дверью в задней стенке спонсона имел высоту 30 см и позволял протиснуться только ползком и боком, в случае пожара был почти бесполезен.

Двигатель и коробку передач прямо заимствовали от тяжелого колесного трактора «Фостер» («Фостер-Даймлер»), разработанного в качестве тягача для ВМФ. Марка «Даймлер» не должна удивлять: еще в 1891 г. упомянутый ранее британский предприниматель, энтузиаст автодела и конструктор Ф. Симмс приобрел у Даймлера права на производство его карбюраторных двигателей в Великобритании. Затем он перепродал права Г. Лоусону, который с 1896 г. основал в Ковентри компанию «Даймлер Мотор Компани Лимитед» (она же «Инглиш Даймлер Мотор»). Карбюраторный 6-цилиндровый бесклапанный (с золотниковым газораспределением) двигатель «Даймлер» жидкостного охлаждения мощностью 105 л.с. (78,3 кВт) устанавливался на раме в средней части танка по оси. Двигатель занимал пространство 1x1,5x0,7 м, так что по бокам от него оставались проходы шириной 0,35 м. Выхлопные трубы выводились вверх на крышу, имели эжекторы, но глушителями не снабжались, прикрывались от дождя и засорения скобами. Выхлоп вверх демаскировал танк искрами, нередко поджигал брезенты. Некоторые экипажи сами ставили глушители из пустых банок из-под масла, обкладывали трубы мокрыми мешками или глиной. Трубчатый радиатор с вентилятором располагался у задней стенки корпуса и соединялся с системой охлаждения двигателя трубой, проходящей под крышей. Отбор мощности на вентилятор — от коробки передач. Два бензобака по 114 л (25 галлонов) каждый размещались по бокам от рубки между внутренними и наружными стенками рам ходовой части (боковых выступов). Неудивительно, что рядом крепились огнетушители. К карбюратору бензин подавался самотеком. Если танк сильно наклонялся — на дне воронки, например, — подача бензина прерывалась, и экипаж переливал его из бака в карбюратор бутылкой. Запуск двигателя производился тремя-четырьмя членами экипажа П-образной рукояткой, расположенной над коробкой передач. Это было небезопасно — был случай, когда в момент начала работы двигателя танкист упал, поскользнувшись на масляном пятне, а с силой вырвавшаяся из рук рукоятка размозжила ему голову.

Карданный вал через сцепление (конус на ферродовой подкладке с продольным управлением) передавал вращение от двигателя на двухскоростную коробку передач со скользящими шестернями, а выходной вал коробки передач через червячный редуктор — на дифференциал. Каждый поперечный выходной вал дифференциала нес на конце две шестерни, которые вместе с парой скользящих шестерен на отдельном валу образовывали бортовую (вторичную) двухскоростную коробку передач. Бортовые коробки понадобились ради придания машине 3-й и 4-й скоростей — на разработку новой основной коробки передач просто не было времени. На вторичном валу бортовой коробки передач находилась ведущая звездочка цепной передачи (цепь Галля), ведущая звездочка большего диаметра вращалась на одном валу с шестерней однорядного бортового редуктора, последний же приводил во вращение расположенное сзади ведущее колесо гусеничного хода. Скорости движения: на I передаче — 1,2 км/ч, на II — 2 км/ч, на III — 3,6 км/ч, на IV— 6,4 км/ч. Средняя скорость движения по полю — 3,2 км/ч, заднего хода — 1,2–1,5 км/ч. Открытая бортовая передача быстро забивалась грязью.

Сзади к танку шарнирно крепился хвост — на X-образной раме монтировали два металлических колеса с ребордой, врезавшейся в грунт. Набор пружин прижимал хвост к земле, для подъема служил открыто установленный гидравлический домкрат, для поворота — тросовая тяга и шарнирные рычаги. Хвост служил для повышения устойчивости и увеличения ширины перекрываемого рва, а также для поворота и в качестве грузового прицепа.

Управляли танком водитель, командир и два помощника, работавшие на бортовых коробках передач. Водитель подавал им команды голосом, но чаще привлекал их внимание ударами рукой или молотком по капоту двигателя и на пальцах показывал номер передачи. Для крутого поворота поднимался хвост, водитель выключал сцепление, блокировал дифференциал, сжатым кулаком указывал одному помощнику поставить бортовую коробку в нейтральное положение, другому помощнику командовал 1-ю или 2-ю передачу (один или два пальца), затем включал сцепление. Командир, управлявший ленточными тормозами бортовых передач, подтормаживал соответствующую гусеницу. После поворота операции проделывали в обратном порядке. С остановленной гусеницей танк разворачивался почти на месте. Чтобы незначительно подправить курс или повернуть с большим радиусом, использовался колесный хвост — помощник поднимал хвост домкратом, водитель, вращая барабан с тросом, поворачивал хвостовые колеса, потом помощник открывал кран насоса, давая хвосту опуститься. Третий способ поворота — за счет разницы скоростей гусениц — требовал большей работы командира педалями тормозов. В любом случае требовались значительные усилия и согласованная работа 3–4 человек, что сильно ограничивало маневренность. Утверждают, что было весьма нелегко заставить машину двигаться в нужном направлении даже по хорошей дороге и на скорости пешехода.

26 сдвоенных опорных катков малого диаметра помещались, как в обойме, между стенками рам ходовой части вместе с ведущим и направляющим колесами и бортовыми коробками передач. Крепление осей катков в стенках усиливали уголками. Направляющее колесо крепилось впереди на салазках с винтовым механизмом регулировки натяжения гусеницы. Гусеница шириной 520 мм составлялась из 90 траков, изготовленных из броневой стали. Трак состоял из «башмака» и прикрепленных к нему двух рельсов (гребней). Изгиб одной грани штампованной пластины «башмака» прикрывал соединительный палец. Каждый третий опорный каток оснащался ребордой для направления гребней. Верхняя часть гусеницы скользила по особому рельсу, имелся только один поддерживающий ролик. Зацепление гусеницы — зубом ведущего колеса за соединительный палец шарнира траков. Нижняя ветвь гусеницы шла по дуге, соответствующей колесу диаметром 18,3 м, и на твердом грунте длина опорной поверхности не превышала 1,2–1,5 м. Так хотели уменьшить сопротивление движению и повороту. Но в результате машину сильно раскачивало. Общими недостатками гусениц, охватывающих корпус, были излишняя длина и масса гусеничной цепи, ее высокая уязвимость и низкий ресурс.

Британский танкист выпускает почтового голубя через бойницу в двери спонсона. Для танковых частей голубиная почта оказалась наименее пригодной.

Погрузка первых танков Mk I на железнодорожные платформы. Обратим внимание на снятые спонсоны (можно увидеть установку двигателя) и надпись «ОСТОРОЖНО ПЕТРОГРААЬ», призванную замаскировать назначение изделия.

Плохо было с наблюдением и связью. Командир и водитель пользовались смотровыми окнами в лобовом листе, прикрываемыми наружными бронещитками. В крыше рубки установили простейшие перископы, но вскоре от них отказались — командир и водитель просто не успевали ими пользоваться. Смотровые щели в бортах не обеспечивали хорошего обзора, зато осколки и брызги свинца от пуль, попавших в броню вблизи их, поражали лица и глаза танкистов (впрочем, за «брызги от пуль» часто принимали просто мелкие отколы с внутренней стороны брони при попадании пуль близко к смотровым щелям и другим отверстиям). Ранения лица и глаз составляли до 80 % ранений танкистов Первой мировой войны.

Для дальней связи в танке возле места помощника водителя крепили клетку с почтовыми голубями, которых выпускали через верхний люк или амбразуры. Голубиная почта получила в Первую мировую войну большое развитие. К концу войны, например, британцы на Западном фронте имели до 6 тысяч почтовых голубей. Но пребывание в танке голуби выдерживали хуже людей и нередко просто дохли. Для ближней связи употребляли сигналы флажками или лампой. Использовали в бою и другие средства — высовывали из люка руку или лопату. Прибегали к действиям «Делай, как я», но в дыму и при тряске сквозь узкие щели не всегда удавалось различить командирский танк. Держали связь пешими посыльными — опасный, но надежный способ. Не существовало и внутренних переговорных устройств. В передней части над лобовым листом корпуса крепились две фары. В танке штатно возили запасной бак с моторным маслом, 2 бачка со смазкой, 3 — с водой (всего около 90 литров), запасные пулеметные стволы, запчасти к двигателю, двухдневный запас продовольствия. Буксирные приспособления представляли собой два ушка со стержнем (пальцем). На крыше Mk I монтировали двускатную деревянную раму с проволочной сетью. Она служила для крепления маскировочного материала и защиты от ручных гранат. После первых боев на Сомме от этой громоздкой сетки отказались.

Об удобстве работы для экипажа не шло и речи. Танк на ходу швыряло, по выражению одного танкиста из бывших моряков, «как торпедный катер во время шторма». Все не закрепленное внутри танка срывалось с места, а не закреплено было почти все возимое имущество. Особенно чувствительны были продольные и поперечные колебания для танкистов в спонсонах. Кроме того, танки изрядно шумели. Это производило сильное моральное воздействие на противника, но мешало скрытному сосредоточению техники, а экипажи просто оглушало. В тесном спонсоне при стрельбе скапливались пороховые газы, прямо за спиной артиллеристов и пулеметчиков находился разогретый двигатель. На ходу в танке скапливались выхлопные газы, бензиновые пары. В течение 10 минут после запуска двигателя температура внутри танка достигала 40 °C, даже в холода североевропейской зимы редко была ниже 32°, а порой достигала, по одним данным, 50°, по другим — даже 70 °C. В бою отравления выхлопными и пороховыми газами, тепловые удары были у экипажей «ромбовидных» танков обычным делом. Начиналось с головной боли, тошноты и кончалось бредом и обмороками. Бывали и смертные случаи. Даже в бою танкисты иногда останавливали танк, выскакивали наружу и отдыхали под машиной.

Проходимость танков была невелика. На твердом грунте удельное давление достигало 2 кг/см2, в мягкий грунт гусеница погружалась, увеличивая опорную поверхность и уменьшая удельное давление до 0,5 кг/см2, но при этом сильно возрастало сопротивление движению. Гусеницы вязли, и тяжелые машины садились на грунт, пни и камни. Дж. Ф.Ч. Фуллер писал позже, что эти танки «делали для ровной дороги и сухой погоды». Из-за большой ширины они с трудом проходили по теснинам или просекам. Невысокой была и механическая надежность и живучесть узлов, жесткость корпуса.

Тяжелый танк Mk I «самка» с проволочной сеткой («обезьяньей клеткой») на крыше. Одна из первых фотографий британских танков, опубликованная в открытой печати.

Танк MK I «самка» танковой роты С в районе Соммы, октябрь 1916 г.

Танк Mk II «самка» номер F53 (танковый батальон F) в музейной экспозиции. Хорошо видна установка пулемета «Виккерс» с бронированием кожуха.

Часты были прогибы днища и рам ходовой части, выводившие из строя узлы и агрегаты танка. Траки из упрочненной броневой стали оказались слишком хрупкими для тех постоянных ударных нагрузок и интенсивного износа, которым подвергались, — водители танков старались избегать щебня или камней, переходов через железнодорожные переезды.

Всего было выпущено 75 танков Мк 1-«самцов» и столько же «самок».

После первых боев танков на Сомме генерал Хэйг 29 сентября 1916 г. потребовал увеличить заказ до 1000, потом 1250 танков, но внести улучшения в их конструкцию. Военный совет поспешил в октябре отменить этот заказ, ссылаясь как раз на несовершенство танков. 23 ноября 1916 г. в Лондоне созвали совещание по поводу дальнейших работ над танками. Стэрн, нарушая всякую субординацию (благо положение финансиста и «временный» характер его военной службы позволяли ему не опасаться за последствия), обратился к Ллойд-Джорджу, который, став премьер-министром, разрешил увеличить заказ на 1917 г. Против этого не возражал и начальник Имперского генерального штаба У. Робертсон. Выдали новые заказы на броневые плиты, вооружение, стальные поковки. Началось расширение заводов. Продолжал свое участие в программе Фостер, со временем в нее включились заводы «Ковентри Орднанс» в Глазго и «Армстронг-Уитворт энд К°» в Ньюкасле. Запланировали последовательный выпуск трех модификаций — 50 Mk II в январе 1917 г. и 50 Mk III к 7 февраля в качестве переходных, а затем до 31 мая выпускать в неделю по 20 Mk IV.

Mk II не имел колесного хвоста. Отказу от него способствовал якобы эпизод, когда у одного Mk I хвост «отстрелили» снарядом, и это не сказалось на маневренности танка. Ширина перекрываемого рва уменьшилась всего на 0,5 м, зато общая длина танка — почти на 2 м, так что отказ от такого рудимента был полезен. На месте «хвоста» остался ящик для имущества. Стенки спонсонов несколько скосили внутрь. Круглый лючок в крыше заменили более удобным прямоугольным с откидываемой вперед крышкой, прикрыв его кожухом. Общую емкость бензобаков увеличили до 281,4 л. Железные опорные катки и ведущие колеса заменили чугунными. Выхлопную трубу вывели вдоль крыши на корму. На «самки» вместо «Виккерсов» начали ставить ручные пулеметы «Льюис» с воздушным охлаждением. Выбор «Льюиса» (выпускался оружейной фабрикой в Бирмингеме), видимо, объяснялся его применением на тот момент в британской пехоте и авиации.

Тяжелый танк Mk III «самка» (с пулеметами «Льюис» в спонсонах и со шпорами-«уширителями» траков на гусеничных цепях) идет в бой вместе с канадской пехотой, апрель 1917 г.

Танк Mk II «самка», разрушенный взрывом под Аррасом.

Танк снабжения («тендер») на основе Mk I «самца».

На Mk III планировали увеличить толщину брони бортов до 12 мм, в стенках корпуса выполнили отверстия для крепления накладных бронелистов («экранов») для увеличения защищенности, но «экраны» так и не установили. Каждый шестой трак уширили, укрепив на нем болтами шпору с развитым грунтозацепом — такой прием должен был предотвратить увязание гусениц в слабом грунте.

Ввели балку самовытаскивания. Поначалу это был 2-метровый торпедообразный деревянный брус, крепившийся на крыше поперек машины. Если гусеницы начинали буксовать, их тормозили, кто-либо из экипажа выбирался на крышу и цепями крепил брус к тракам гусениц. Гусеницы пускали вновь, балка упиралась в грунт и давала им опору. По сию пору танкисты предпочитают иметь на машине балку или бревно как старое и надежное приспособление для самовытаскивания.

Mk II и Mk III выпустили по 50 единиц каждого (по 25 «самцов» и столько же «самок»). После поставки достаточного количества Mk IV оставшиеся на ходу Mk I, II и III использовали как учебные или специальные. В мастерских танкового корпуса Mk I разоружили и превратили в танки снабжения (именовались также «тендерами»). При этом спонсоны переделывали в «грузовые» — внутренний объем спонсона освобождался, амбразуры заделывались. Грузоподъемности такого «тендера» хватало для снабжения и обеспечения действий пяти боевых танков. Такие танки снабжения использовали у Мессин в июне 1917 г.

Работницы завода «Уильям Фостер энд Компани» в Линкольне на фоне нового танка Mk IV. Заметим флаг на переднем плане — работницы не отказали себе в удовольствии пошутить.

Правый спонсон танка Mk IV с установкой короткоствольной 57-мм пушки и пулемета «Льюис», открыт лючок для стрельбы из револьвера.

Тяжелый танк Mk IV «самка» в парке (видимо, после ремонта). Обратим внимание на танк с крановой стрелой на заднем плане.

«Радиотанк» с развернутой антенной. Работа на радиостанции была возможна только на стоянке.

Часть Mk II и Mk III переделали в «радиотанки» — в одном спонсоне размещали радиостанцию с аккумуляторной батареей, в другом оборудовали место радиста. На рубке крепили подъемную мачту, удерживаемую растяжками, между ней и штырем в корме машины натягивали антенну из вертикальных проводов. Впервые «радиотанки» использовали в сражении на Ипре. Работать такая радиостанция могла только на стоянках, хотя ставились опыты с работой в движении с использованием волочащейся за танком проволочной антенны. Такие машины известны под обозначением Mk I Radio tank (Signal tank — радиосвязь относилась к компетенции Royal Engineers Signal Service, Королевской инженерной службы связи).

Заказ на постройку танков Mk IV выдали в сентябре 1916 г., к производству он был готов в феврале 1917-го, в марте начали поставку. Планировали выпустить до 1200 танков, всего собрали 1015 — из них 420 «самцов» и 595 «самок» (примерно три «самки» на два «самца»). Танки строились не только на средства метрополии. Скажем, один Mk IV «подарили» правительству Великобритании власти британской колонии Малайзии. Этот танк даже нес на лобовом листе изображение традиционного для Юго-Восточной Азии дракона. Доставлять Mk IV во Францию начали в апреле 1917 г., в мае их приняли британские танкисты, боевой дебют Mk IV состоялся в июне у Мессин.

Тяжелый танк Mk IV «самец». Видны установки пулеметов и орудия.

Схема устройства тяжелого танка Mk IV «самец»: 1 — ведущее колесо, 2 — опорный каток, 3 — цепная передача, 4 — вентилятор, 5 — бортовая передача, 6 — дверь спонсона, 7 — масляный бак, 8–7,7-мм пулемет «Льюис», 9 — двигатель «Даймлер», 10 — 57-мм орудие «Гочкис» (L/23), 11 — сиденье водителя (механика-водителя), 12 — брус самовытаскивания, 13 — глушитель двигателя, 14 — цилиндрический щит тумбовой установки орудия, 15 — трубопровод системы охлаждения двигателя, 16 — заводная рукоятка, 17 — червячный редуктор, 18 — радиатор, 19 — задняя дверь, 20 — топливный бак.

В устройство танка внесли ряд улучшений, связанных в основном с бронированием и вооружением. В связи с использованием германской пехотой бронебойных пуль типа SmK толщину брони лобовой части довели до 16 мм, бортов — до 12, а крыши — до 8 мм. Бронирование наконец защищало танк от ружейно-пулеметного огня на всех дальностях. Спонсоны больше скосили снизу, уменьшив их «зарывание». Скосы, конечно, не уменьшили раскачивание, но танки перестали застревать из-за зарывания в грунт нижней грани спонсона при крене танка. Кроме того, спонсоны теперь могли вдвигаться внутрь корпуса по особым салазкам, что облегчало транспортировку по железной дороге — у Mk I, II и III спонсоны при перевозке приходилось отделять. Тут можно вспомнить эпизод, описанный Лиддел-Гартом, когда один из генералов штаба Хэйга потребовал доставить танки к фронту по определенной железнодорожной линии. Технический специалист указал, что, если выбрать другой путь, удастся избежать двух тоннелей, через которые танки не пройдут по своим габаритам, на что получил резкий ответ: «Ну, тогда расширьте тоннели!» Тоннели, конечно, расширять не стали, а убираемые спонсоны стали существенным подспорьем при перевозке танков. Но в бою иногда, при большом крене и тряске, спонсоны срывали фиксаторы и, внезапно сползая в танк, калечили экипаж. Размеры двери спонсона увеличили с 600x400 до 900x500 мм. На «самках» спонсоны заметно уменьшили, так что масса танка несколько снизилась. Под пулеметными спонсонами выполнили прямоугольные люки-лазы с двустворчатыми крышками, посадка и — главное — высадка облегчились. Кроме того, имелись люки в крыше.

Стволы орудий укоротили с 40 до 23 калибров (т. е. с 2,28 до 1,31 м). Укороченные стволы облегчали вдвижение спонсонов внутрь, не утыкались в землю при крене и не задевали деревья или стены домов. Уменьшение массы и размеров орудия облегчало его наведение в бою и демонтаж при ремонте. При небольших дальностях ведения огня укорочение стволов и уменьшение начальной скорости снаряда до 441 м/с было оправданно. Эффективная дальность — при стрельбе с места, конечно, — не превышала 400 ярдов (около 365 м). Угол наведения орудия по горизонтали составлял 100–110°. В боекомплект орудий входили картечные выстрелы, часто помогавшие «очищать» окопы огнем накоротке.

Патент Ю.Г. Т. Д’Энкура и Ф. Скинса на шаровую и карданную броневую установку вооружения в танке (заявка подана в конце 1916 г., британский патент выдан в 1918 г., американский — в 1922 г.).

Патент У. Триттона от 1919 г. (заявка подана в 1916 г.) на съемные «шпоры» для увеличения проходимости и защиты шарниров гусеничного хода на слабых грунтах.

Размещение боекомплекта по-прежнему было источником высокой взрывоопасности. Пулеметы «Льюис» модели 1914 г. с темпом стрельбы 500–600 выстр./мин крепились в шаровых установках, на «самках» эти установки монтировались в поворотных цилиндрических щитах. На «самцах» было 4 «Льюиса», из них 2 запасных, на «самках» — 6, из них 1–2 запасных. Пулемет «Льюис» американской разработки, массово выпускавшийся в годы войны в Великобритании, имел газовый двигатель автоматики, оригинальную «сифонную» схему воздушного охлаждения ствола, питание патронами из крепящегося сверху диска емкостью 47 патронов либо увеличенного диска на 96 патронов, боевую скорострельность до 150 выстр./мин. Система питания давала определенные преимущества перед пулеметом «Гочкис» с питанием из жесткой обоймы («полосы») на 14 патронов. Для установки в танк использовалась «авиационная» модификация пулемета с заменой приклада рукояткой под левую руку. Кожух системы воздушного охлаждения, обеспечивавшей «Льюису» возможность ведения интенсивной стрельбы, требовал увеличить амбразуры. Бронировать такие амбразуры было сложно, углы наведения оказались невелики, а работа с пулеметами малоудобной. Однако шаровая установка была лучше, чем прежняя цапфенная, и использовалась на машинах следующих марок уже для пулеметов «Гочкис», которые специальная комиссия рекомендовала в мае 1917 г.

Вид сзади на спонсон танка Mk IV «самец». Дверь спонсона открыта. Танк оснащен направляющими и балкой для самовытаскивания.

Тяжелый танк Mk IV «самец», переделанный в вариант «Тэдпол». Можно увидеть, как увеличивалась длина опорной поверхности гусеницы.

Танк Mk IV «самец», отреставрированный в Бовингтоне, Англия.

Танк Mk IV «самка».

В Музее Армии и военной истории в Брюсселе у Mk IV (показан с балкой самовытаскивания) есть и другие интересные соседи — например, французский «катучий» щит.

Танк Mk IV «самка» в открытой экспозиции на Абердинском полигоне, США.

Тот же танк Mk IV «самка», вид слева. Амбразуры спонсона заглушены.

«Гочкис» Mkl* с жесткой обоймой («полосой») на 30 патронов или полужесткой лентой, принятый в июне в качестве танкового, оказался, пожалуй, самой удачной модификацией ручного пулемета «Гочкис» 1909 г.

Модернизировали двигатель. Алюминиевые поршни и двойные карбюраторы позволили повысить мощность до 125 л.с., хотя удельной мощности в 4–5 л.с./т все равно было маловато. Установили регулятор малых оборотов, эжектор выхлопной системы, наконец ввели глушитель, расположив его на крыше. Система подачи горючего — «Автовак» («Вакуум»). Бачок системы крепили над карбюратором, вакуумный насос работал от двигателя. Бензин выкачивался из баков в бачок за счет разрежения и подавался в карбюратор под действием собственной тяжести. Важной новинкой стала установка бензобаков вне корпуса на корме, так что их прикрывали выступы ходовой части. Емкость баков составляла 272,5 (максимально 318) л. Выше баков монтировали радиатор. Расход топлива был велик: переводя показатель «мили/галлон» в более привычный, увидим, что расход топлива определялся, по одним данным, в 0,21 км/л, по другим — 0,09 км/л.

Опорные катки, ведущее и направляющее колеса, траки гусениц изготавливали теперь из литой стали, легированной никелем. Масса одного трака гусеницы составляла 25,4 кг. Шпоры для лучшего сцепления с грунтом крепили на каждый третий, шестой или девятый трак. Установили грязеочистители. Цепную передачу закрыли от засорения. Уменьшился и «занос» грязи гусеницами во внутренний объем машины.

Сзади на крыше в особой коробке укладывали буксирный трос или запасные канистры с горючим. Обычно тросом буксировали грузовые волокуши — до трех на танк. Появились средства навигации в виде магнитного компаса. Попытки компенсировать влияние стальных масс на компас небольшими «отстраивающими» магнитами не дали результатов. Поэтому остановились на простом приеме — на каждом танке опытным путем определяли положение стрелки компаса при известных курсах, сводили полученные поправки в таблицу, которая и передавалась водителю танка.

Усовершенствовали и «систему самовытаскивания». К корпусу болтами крепили согнутые из стального уголка направляющие, приподнимавшиеся над верхней ветвью гусениц и рубкой. На направляющих цепями крепили новую «незарывающуюся» балку в виде призматического бруса тикового дерева (длиной 3,6 м с сечением 225x175 мм) — он напоминал железнодорожную шпалу, только с окованными железом концами. Весила такая балка около 400 кг.

Mk IV обладал неплохой ударной силой. В проволочных заграждениях он оставлял проходы шириной до 2,5 м. В первый день сражения под Камбрэ у Бурлона один Mk IV прошел через каменный забор высотой 1,5 м, фруктовый сад и, развернувшись, сломал угол здания. Но надежность танка возросла ненамного. Капитальный ремонт требовался после 100–112 км пробега.

На Mk IV опробовали гусеничный обвод, значительно пониженный в задней части, с удлиненной опорной поверхностью, прозванный за характерную форму «Тэдпол» (tadpole — «головастик»). В Центральных мастерских заготовили комплекты задних выступов для массовой переделки танков по схеме «Тэдпол», но переделку так и не провели. В опытном порядке между задними выступами ходовой части крепили платформу с минометом Стокса — едва ли не первый вариант самоходного миномета. Идея вооружения танков «мортирами» высказывалась еще в ноябре 1916 г. Мартелем, предлагавшим к «боевым танкам» и «истребителям пулеметов» добавить «торпедные танки» (по аналогии с морской тактикой) для борьбы с узлами сопротивления противника навесной стрельбой тяжелыми снарядами.

По мере поставки танков следующей модели Mk V часть Mk IV переделывали в танки снабжения по аналогии с Mk I. Однако именно Mk IV оставался самым массовым британским танком в 1916–1918 гг.

Тактико-технические характеристики
