Тяжелые танки серии Mk V — Mk V**

Председатель Департамента поставок механического вооружения Стэрн с самого начала применения танков Mk I считал главной их проблемой двигатель и трансмиссию и настаивал на разработке агрегатов, специально рассчитанных для использования в танке. После посещения танковых частей на фронте и ознакомления с производством французских танков Стэрн и Вильсон убедились в необходимости коренной модернизации. Организация выпуска модификации Mk IV дала Департаменту некоторый выигрыш времени, чтобы заняться существенно модернизацией танка.

3 марта 1917 г. в местечке Олдбери, близ Бирмингема, провели сравнительные испытания различных схем танков. Шесть танков представляли собой модификацию Mk II без спонсонов, с новыми системами трансмиссии (3 механические, 2 электрические, 1 гидравлическая), один — прототип быстроходного «танка преследования» Триттона, впоследствии воплотившийся в средний Мк А «Уиппет», еще один — танк-транспортер орудий. Фактически это было первое в истории танкостроения конкурсное испытание боевых машин. Впервые испытания танков прошли столь основательно и представительно. Впоследствии 3 марта 1917 г. стали называть «днем танковых испытаний».

Первый вариант танка с механической трансмиссией был, по сути, предсерийным образцом Mk IV. Второй вариант — «Вильсон Эписайкл Тэнк» с планетарными механизмами поворота (см. далее). Третий — «Вилкинс Малтипл Клатч Тэнк», отличавшийся отсутствием главной коробки передач и трехскоростными бортовыми коробками передач с постоянным зацеплением шестерен. Вращение от двигателя через карданный вал и конические пары передавалось поперечным валам, связанным с бортовыми коробками передач. Каждая коробка передач давала 3 скорости вперед и 1 назад, включение передач производилось дисковыми муфтами. Шестерня на выходном валу коробки передач находилась во внутреннем зацеплении с ведущим колесом гусеницы.

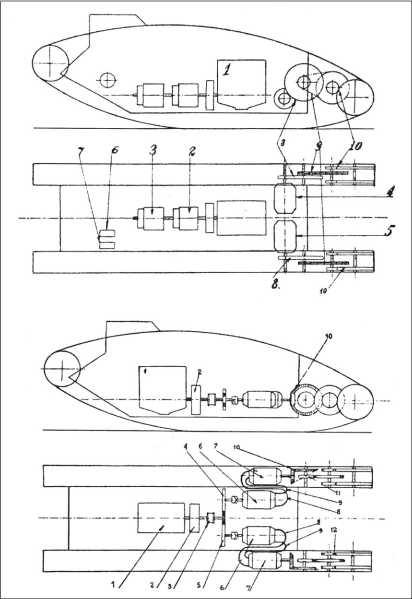

Схемы трансмиссий танков, проходивших испытания 3 марта 1917 г. в Олдбери.

Вверху — электрическая трансмиссия танка «Вестингауз Петройл Электрик»: 1 — двигатель, 2,3 — генераторы, 4, 5 — электродвигатель, 6,7 — управляющие реостаты, 8 — зубчатая передача, 9 — цепь Галля, 10 — ведущее колесо.

Внизу — гидравлическая трансмиссия танка «Уильямс-Дженни Гидраулик»: 1 — двигатель, 2 — главное сцепление, 3 — тормоз, 4, 5 — цилиндрические передачи, 6 — гидравлический насос, 7 — гидромотор, 8, 9 — шланги, 10 — коническая передача, 11, 12 — бортовая передача.

В «Фостер-Даймлер Петройл Электрик Тэнк» двигатель приводил в действие электрогенератор, питавший два тяговых электродвигателя с последовательным возбуждением. Электродвигатели через червячные пары соединялись с бортовыми передачами, скорость их вращения регулировалась перемещением щеток по коллекторам без искрения. По сути, это была перенесенная на Mk II электротрансмиссия танка «Сен-Шамон», заинтересовавшая Стэрна во Франции. На танке «Вестингауз Петройл Электрик» фирмы «Бритиш Вестингауз» двигатель был смещен к корме и вращал два электрогенератора, последовательно установленные на валу. Каждый из них питал электродвигатель соответствующего борта, скорость регулировалась от О до 6,4 км/ч с помощью реостатов, задний ход включался особым ключом. Бортовая передача с цепью Галля сохранилась. Стоит заметить, что электротрансмиссии танков «Сен-Шамон», «Бритиш Даймлер», «Бритиш Вестингауз» и разработанного тогда же американского «Холт Газ-Электрик» оказались громоздки и недостаточно надежны.

Танк «Уильямс-Дженни Гидраулик» имел гидравлическую трансмиссию, впоследствии использованную на модели Mk VII (см. далее).

Таким образом, уже в 1917 г. наметились различные направления развития танковых трансмиссий. Для дальнейшей доводки выбрали прототип Вильсона, давший наибольшие скорости хода при сравнительно небольших габаритах и совместивший удобство управления с надежностью работы и удобством обслуживания.

Выпуск новой модели тяжелого танка, получившего обозначение Mk V (Mark V), планировали начать в августе — сентябре 1917 г., но серийное производство смогли подготовить только в декабре. Выпуск начала «Метрополитэн Кэрридж, Вэгон энд Файненс Компани». Первоначально планировали заказать на 1918 год 4000 танков, но после неудачи танков под Ипром Военное министерство, рассмотрев доклад министра снабжения Черчилля, 11 ноября 1917 г. сократило заказ до 1350 машин. Возражения подполковника Стэрна и его претензии на монополию в «танковом вопросе», — вопреки намерениям Черчилля, вызвали перевод Стэрна еще в октябре 1917 г. на другой пост, связанный с попытками координации британской, французской и американской танковых программ. Как и Суинтон, Стэрн не мог теперь влиять на развитие британского танкостроения. Регулярные «срезания» заказов и кадровые игры многие объясняли намеренным саботажем, инициированным производителями «классических» средств — артиллерийских снарядов и легкого оружия, — к «экономии» которых могли привести танки. Но куда большую роль, нежели интриги, играли обычная бюрократическая возня и сложности постановки совершенно нового дела.

Схема вооружения осталась прежней. Стандартным танковым пулеметом стал «Гочкис» Mkl* под штатный британский патрон калибра 7,7 мм (.303), снабжавшийся прицелом Пальмера. Шаровая установка, разработанная Ф. Скинсом, давала сектор обстрела из пулемета до 90°. Появился кормовой пулемет — его шаровую установку поместили в дверце кормового люка-лаза. Этот пулемет служил для круговой обороны на случай осады одиночного танка пехотой противника (кормовые пулеметы потом будут часто появляться в различных танках). Для тех же целей лючки для стрельбы из револьверов выполнили даже в крышке люка рубки.

Вверху — прототип танка Mk IV: 1 — двигатель, 2 — главное сцепление, 3 — коробка передач,

4 — дифференциал, 5, 6 — шестерни первичного вала бортовой коробки передач, 7,8 — шестерни вторичного вала, 9 — шестерня бортовой передачи, 10 — ведущее колесо.

Внизу — «Вильсон Эписайкл Тэнк»: 1 — двигатель, 2 — главное сцепление, 3 — коробка передач, 4 — коническая передача (дифференциал), 5 — ведущая шестерня, 6 — планетарная шестерня (венец), 7,8 — тормозные барабаны, 9 — шестерни бортовой передачи, 10 — ведущее колесо.

На Mk V установили коробку передач Уолтера Вильсона и специальный танковый рядный двигатель известного инженера-двигателиста Гарри Ральфа Рикардо (Harry Ralph Ricardo). «Рикардо» стал первым специально разработанным танковым двигателем. Опыт эксплуатации первых танков позволил выработать к двигателю довольно жесткие требования: повышение габаритной мощности, уменьшение размеров системы охлаждения, работа в широком диапазоне динамически меняющихся нагрузок, при любых углах наклона, повышенная прочность, возможность обслуживания в полевых условиях. При том — не использовать алюминий или высоколегированные стали, необходимые для авиационных двигателей. Двигатель имел клапанное газораспределение. Поршень, соединенный с шатуном через трубчатый придаток, двигался внутри втулки, охлаждаемой всасываемым воздухом. Вал с противовесами уравновешивал двигатель и уменьшал вибрацию. Снижен износ поршней и цилиндров, несколько повышен КПД, уменьшено образование нагара. Улучшена система смазки. Мощность «Рикардо» — 150 л.с. (112 кВт) при 1250 об/мин, при тех же габаритах, что у «Даймлер» (на испытаниях «Рикардо» развивал мощность 200 л.с. при 1600 об/мин). Разъемный картер позволял обслуживать двигатель, не снимая с крепления. Две выхлопные трубы выводились на крышу в глушитель. Радиатор — трубчатый. Решетки системы охлаждения на Мк V разместили в бортах. Вентилятор перегонял воздух от левого борта через радиатор к правому. Вскоре решетки стали прикрывать броневыми жалюзями или уголками-крышами.

Тяжелый танк Mk V «самец» испытывают «пробегом». Пулеметы сняты, стволы орудий зачехлены.

Танк Mk V «самец», вид сзади-сбоку. Обратим внимание на кормовую пулеметную установку, вывод выхлопной трубы, крепление топливных баков, установку сигнального семафора и крепление балки самовытаскивания.

Новый танк Mk V демонстрируют делегации рабочих.

Установленный в корме бензобак разделен на три отсека — в случае пробоины в одном горючее в других сохранялось, снижалась и пожароопасность. Общий запас горючего — 422 л. Повышались скорость и запас хода. Система выхлопа оставалась негерметичной, и, хотя вентиляцию несколько улучшили, внутренний объем танка по-прежнему заполнялся отработанными газами. Запуск двигателя по-прежнему требовал усилия четырех человек, вращавших П-образную заводную рукоятку. Для запуска в холодную погоду экипажу приходилось предварительно заливать топливом все шесть цилиндров двигателя и прогревать запальные свечи.

Рядный двигатель Рикардо (справа) в сравнении с V-образным двигателем «Даймлер». Сзади видна сборка корпуса танка.

Продольные разрезы (в вертикальной и горизонтальной плоскостях) тяжелого танка Mk V «самец».

Проекции тяжелого танка Mk V «самка».

Патент Г.P. Рикардо на конструкцию «карбюратора для двигателя внутреннего сгорания» от 1919 г. (заявка подана в июле 1916 г.).

Работу над планетарными механизмами У. Вильсон начал задолго до войны. В 1903 г. он запатентовал собственную конструкцию планетарной коробки передач.

Планетарный механизм поворота Вильсона: 1, 18 — тормозной барабан, 2 — пальцы, 3, 16 — водило, 4, 6 — зубцы, 5 — ведущая шестерня (на поперечном валу), 7, 14, 15 — планетарная шестерня (венец), 9, 13 — сателлиты, 10 — ось, 11 — паз, 12, 20 — солнечная шестерня, 17 — приводная шестерня (вращает цепь Галля).

Спавшая гусеница танка Mk V.

Вращение от двигателя передавалось карданным валом через дисковое сцепление на 4-скоростную планетарную коробку передач, а от нее через пары конических шестерен — поперечным валам. Шестерня на конце поперечного вала сцеплялась с венцом (планетарной шестерней) одноступенчатого планетарного механизма поворота (ПМП) с внутренним зацеплением или «эпицикла». Водило ПМП соединялось с зубчаткой, приводящей через цепь Галля вал бортовой передачи. Сателлиты и солнечная шестерня ПМП жестко соединялись с тормозными барабанами — при переключении передач ленточным тормозом тормозилась солнечная шестерня, на стоянке — водило с сателлитами. Изменилась и бортовая передача. Трансмиссия обеспечивала скорости: I — 1,37, II — 2,28, III — 3,96, IV — 7,0 км/ч, задним ходом — 1,37 км/ч. Поворот танка теперь производился с помощью двух рычагов, установленных по бокам от сиденья водителя. Органы управления включали также педали ножного тормоза и сцепления, рычаг коробки передач, муфту реверса. С помощью педали тормоза водитель мог притормозить гусеницу при повороте.

Патент У. Вильсона на планетарный механизм поворота для «тяжелого механического транспорта» и приводы управления им. Заявка подана в 1916 г., патент получен в 1919 г.

Кормовая часть танка Mk V со спавшей левой гусеницей. Обратим внимание на устройство гусеничной цепи.

Вид на двигатель «Рикардо», установленный в танке Mk V «самец», через проем спонсона. Видны также укладки для патронных обойм («полос») к пулемету и выстрелов к орудию.

Танк Mk V «самец», неважно сохранившийся в Танковом музее Королевского Австралийского Бронетанкового корпуса в г. Пукапуньял.

Заявку на такое устройство трансмиссии Г. Вильсон подал в ноябре 1916 г. и в 1919 г. получил соответствующие британские патенты. Разработка планетарной коробки передач стала большим достижением Вильсона, который с самого появления Mk I не терял надежды улучшить трансмиссию танка и управление им. Управление силами одного человека намного повышало эффективность действия танков и их среднюю скорость, маневренность на поле боя, позволяло уменьшить дистанцию между машинами в колонне на марше, уменьшило утомляемость экипажей. По мнению экипажей, управление Mk V было «детской игрой» по сравнению с предшественниками. Командир освобождался от помощи водителю, то есть улучшилась «командная управляемость» танка. Новая трансмиссия понравилась настолько, что специалисты 20-й эскадрильи RNAS сами установили на Mk II эпициклическую коробку передач Ланчестера.

На первые 200 танков Mk V ставили уширенные гусеницы. При длине опорной поверхности около 1,4 м ее площадь составляла 9380 см²х2. Уширили и грязеочистители. Потом пришлось использовать запасы старых «узких» траков. Намного повысить ресурс ходовой части не удавалось — гусеницы выходили из строя после 80 км пробега.

Ремонт танка в самом разгаре.

Вечная проблема механика — как это все чинить? Танк Mk V проходит ремонт в Центральных мастерских Танкового корпуса. Обратим внимание на открытые люки рубки управления, кормовой рубки, радиатора.

Сохранившийся танк Mk V показывает, что до сих пор остается на ходу.

Рубку увеличили, в ее крыше выполнили прямоугольный люк с откидной крышкой. Кроме того, в корме на крыше выполнили дополнительную рубку со смотровыми лючками. Это дало круговое наблюдение из танка, а также улучшило вентиляцию. Два больших люка выполнили позади кормовой рубки над радиатором. Еще на Mk II и III пытались прикрыть смотровые щели стеклом, но стекло быстро трескалось и теряло прозрачность. Поэтому на Mk IV стекла заменили откидными стальными щитками с сеткой мелких отверстий. На Mk V щели снабдили небьющимися стеклопакетами типа «триплекс» (ведь автомобильные «триплексы» выпускались в Англии Э. Бенидиктусом еще с 1912 г.).

Направляющие с балкой самовытаскивания были аналогичны Mk IV, но теперь, благодаря дополнительной рубке, работа с ней стала безопаснее. На направляющих могли крепить также фашину или секцию пехотного штурмового моста. Изменили и буксирные приспособления — вместо проушин с пальцем установили шарнирную серьгу. Вместо сигнальных флажков стали использовать семафор («оптический телеграф») — на крыше за кормовой рубкой крепили стойку с двумя рычагами с красным и белым дисками. Стоит вспомнить, что Герберт Уэллс еще в 1903 г. в упомянутом ранее рассказе предполагал использование семафора для взаимной связи «сухопутных броненосцев».

Мк V начали поступать в войска в мае 1918 г., и до конца войны изготовили 400 машин — по 200 «самцов» и «самок». Впервые Mk V вышли в бой у Амель 4 июля 1918 г. и до конца войны вместе с Mk IV были основой британского Танкового корпуса.

Погрузка такой длинномерной машины, как Mk V*, на железнодорожную платформу требовала немалого умения.

Танк Mk V (батальона Н) в экспозиции Танкового музея в Бовингтоне демонстрирует, в том числе, работу семафора.

Органы управления танка Mk V: 1 — педаль, 2, 5 — рычаги поворота, 3 — втулки, 4 — короткое плечо педали, 6 — вилка, 7 — поводок, 8, 11, 18, 38 — ось, 9 — планка, 10 — рычаг, 12, 13, 15, 17, 34, 37, 39, 40, 42, 43 — тяги, 14, 41 — коленчатые рычаги, 16, 19 — втулки тормозной ленты, 20 — приводной вал, 21 — ведущая шестерня, 22, 26 — конические шестерни, 27 — планетарная шестерня (венец), 28, 32 — тормозные ленты, 29 — цепь Галля, 30, 33 — тормозные барабаны, 31 — приводная шестерня, 35, 44 — поводок, 36 — крепление тормозной ленты, 45 — шарнир, 46 — короткое плечо рычага поворота, 47 — ось рычага.

Еще после боя Mk IV с германскими танками у Виллер-Бретоне 24 апреля, выявившего беспомощность «самок», решили один пулеметный спонсон на них заменить пушечным. Тасуя спонсоны на уже изготовленных танках, получили Mk V «Композит», или «комбинированный», с одним 57-мм орудием и 5 пулеметами. В войсках эту «кривобоко» выглядящую машину, естественно, прозвали «гермафродитом».

Mk V состояли на вооружении не только британской, но и французской, канадской, американской армий, а также — в качестве трофеев — на вооружении РККА.

Уширение германцами траншей на оборонительной линии Зигфрид и желание уменьшить колебания на ходу привели к идее удлинить танк примерно на 2 м. В Центральных мастерских Танкового корпуса во Франции корпус танка Mk V разрезали в поперечной плоскости позади спонсонов и вставляли дополнительную секцию длиной 1,83 м. Соответственно наращивали гусеницу, ставили удлиненный карданный вал. В бортах дополнительной секции выполняли двери и шаровые установки, в которые перенесли пулеметы из спонсонов. Облегчилась работа наводчиков. Масса танка возросла на 4095 кг. Не ухудшив продольной жесткости, удалось увеличить ширину перекрываемого рва до 3,96 м, улучшить сцепление гусениц с грунтом, правда, скорость снизилась до 4 км/ч, из-за удлинения опорной поверхности при той же ширине колеи уменьшилась поворотливость. В измененной кормовой рубке смонтировали шаровые установки.

Удлиненный таким образом танк получил обозначение Mk V* («звезда»). Увеличение внутреннего объема позволило перевозить, кроме экипажа, от 20 до 24 пехотинцев. Теоретически танки должны были доставлять пехоту (а лучше — пулеметные расчеты) через позиции противника к последнему объекту атаки — обычно это была третья линия траншей — и тем самым ускорить прорыв обороны. Mk V* успели даже прозвать «троянским конем Танкового корпуса» (характерное прозвище — 45 лет спустя имя «Троуджен» британцы дадут своему гусеничному БТР FV432). Но попытка высадить десант 8 августа 1918 г. под Амьеном оказалась неудачной — солдаты в танке угорали, а тряска вымотала их так, что понадобилось время для отдыха. И все-таки Mk V* можно считать если не предтечей, то прообразом боевой машины пехоты. Серийный выпуск Mk V* путем переделки танков Mk V и постройки новых наладили в мае 1918 г. на заводе «Метрополитэн Кэридж», и до конца войны изготовили 200 «самцов» и 432 «самки». То есть танкам Mk V* придавалась прежде всего транспортная роль.

Боковые проекции танков Mk V* «самка» и Mk V** «самец».

Продольный разрез тяжелого танка Mk V*.

Тяжелый танк Mk V** («две звезды»).

Продольный разрез танка Mk V**.

Модификация Mk V** отличалась двигателем, форсированным до 225 л.с. и смещенным назад. Освободив обитаемое пространство и совместив рубки управления и наблюдательную (с двумя шаровыми пулеметными установками), получили единое обитаемое отделение. Гусеничный обвод стал более угловатым в задней части. Запас горючего увеличили до 908 л. Всего собрали 25 таких танков. В боях они не использовались. Два Mk V** передали Корпусу королевских инженеров.

Уже после войны, к весне 1919 г., на заводе «Джон Фоулер энд Компани» в Лидсе на Mk V поставили упругую тросовую подвеску и гусеницу системы «Снэйк» («змея») подполковника Филипа Генри Джонсона с независимым шарнирным креплением так называемых «самоориентирующихся» траков. Так испытывали ходовую часть для проектируемого среднего танка Mk D — этот танк считался важным элементом стратегического «Плана 1919», составленного Фуллером.

После доклада о результатах применения танков в начале 1918 г. на заседании в Военном министерстве с участием начальника Генштаба программу строительства танков увеличили до 5000. В июне Черчилль сообщил в Генеральный штаб, что текущая рабочая программа позволит британской армии к июню 1919 г. иметь 7000 тяжелых и средних танков. Параллельно начали размещать в США заказы на 10 000 тягачей для танковых и артиллерийских частей (часть из них предназначалась Франции). Упоминание 1919 г. не случайно — активные действия и упорное сопротивление германских войск в 1918 г. убеждало руководство Антанты, что войну удастся завершить только в 1919 г. Перемирие, как известно, состоялось чуть раньше.

Тяжелые танки Mk V**.

Тактико-технические характеристики
