Описание конструкции

Компоновка танка «Тигр» Ausf.B такая же, как и у всех немецких танков периода Второй мировой войны, то есть с передним расположением трансмиссии.

Отделение управления занимало переднюю часть танка. В нем размещались главный фрикцион, коробка передач и механизм поворота. Слева от коробки передач располагались органы управления танком, контрольные приборы и сиденье механика-водителя. Справа — курсовой пулемет, сиденье стрелка-радиста и часть боекомплекта пушки. Радиостанция также находилась в отделении управления — над коробкой передач и правой бортовой передачей.

Боевое отделение располагалось в средней части танка. Над ним на шариковой опоре размещалась башня, в которой устанавливались пушка и спаренный с ней пулемет, а слева от пушки — механизмы управления огнем, телескопический прицел, ножные педали для поворота башни от гидропривода и ножной спуск пулемета, сиденья наводчика и командира танка. Справа от пушки находилось сиденье заряжающего. В нише башни и по стенкам корпуса в боевом отделении хранился боекомплект.

На днище танка под вращающимся полом боевого отделения устанавливался гидропривод поворота башни и размещались два топливных бака.

В моторном отделении, в кормовой части корпуса, находились двигатель, вентиляторы и радиаторы системы охлаждения, топливные баки. Между моторным и боевым отделениями имелась перегородка.

Силовая установка танка «Тигр» Ausf.B была целиком заимствована у танка «Пантера», а трансмиссия — у танка «Тигр» Ausf.E.

КОРПУС танка по форме был идентичен корпусу танка «Пантера». Он изготавливался из катаных броневых плит, соединенных в шип и обваренных аустенитовыми электродами (то есть электродами из высокоуглеродистой стали). В корпусе танка использовалось шесть типов плит толщиной от 25 до 150 мм. Верхний лобовой лист корпуса выполнялся сплошным и имел только амбразуру под шаровую установку курсового пулемета.

В передней части крыши корпуса были смонтированы смотровые приборы механика-водителя и стрелка-радиста, защищенные броневыми П-образными скобами. В верхней части лобового листа слева сделан вырез, чтобы обеспечить механику-водителю максимальный обзор.

Кроме того, в передней части крыши корпуса имелись люки-лазы механика-водителя и стрелка-радиста. Для входа и выхода из танка крышки люков приподнимались вверх и отводились в сторону с помощью специального подъемно-поворотного механизма. Как и на танке «Пантера», люки-лазы были выполнены в крышке люка, предназначенного для монтажа и демонтажа трансмиссии. Между люками- лазами находилось вентиляционное отверстие, закрытое броневым колпаком.

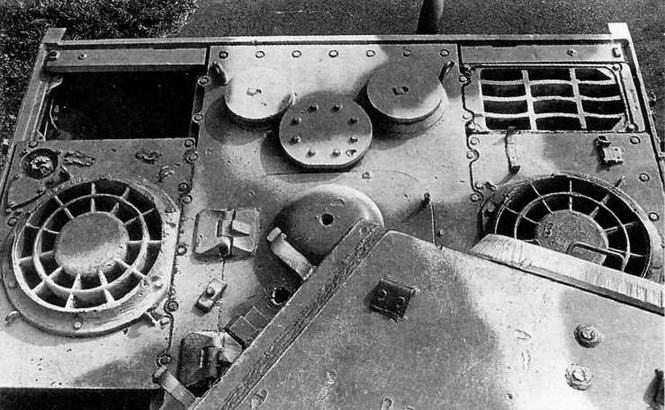

Вид на крышу моторного отделения. Прямоугольные литые решетки (левая отсутствует) закрывали отверстия для притока воздуха, круглые— для его отвода. Заглушка в центре крыши установлена на отверстии для установки трубы ОПВТ

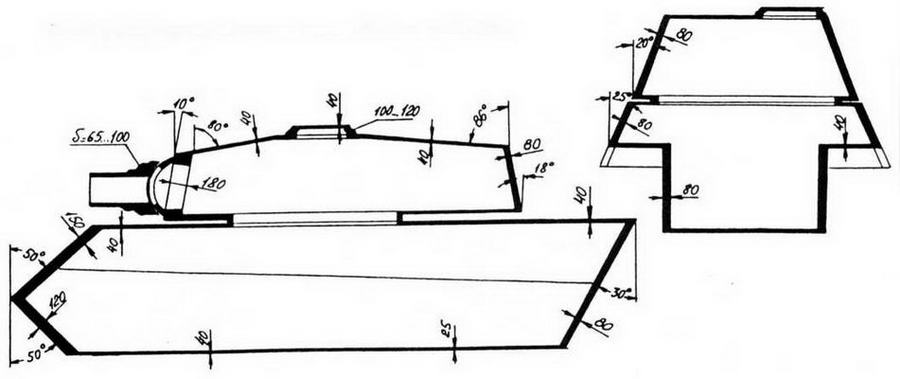

Схема бронирования тяжелого танка «Королевский тигр»

Внутренние водонепроницаемые переборки делили кормовую часть корпуса на три отсека. В центральный отсек, где находился двигатель, вода не поступала. Два крайних при преодолении водных преград вброд могли заливаться водой. Эти отсеки закрывались сверху броневыми решетками, четыре из них служили для притока охлаждавшего радиаторы воздуха, а две средних — для его отвода.

В крыше центрального отсека находился люк, в крышке которого имелись две отдушины для притока воздуха к воздушным фильтрам, а также три отверстия: для заливки воды в систему охлаждения, для доступа к горловине системы питания и для установки воздухоподводящей трубы при подводном вождении танка (системой ОПВТ было оснащено незначительное количество машин ранних выпусков).

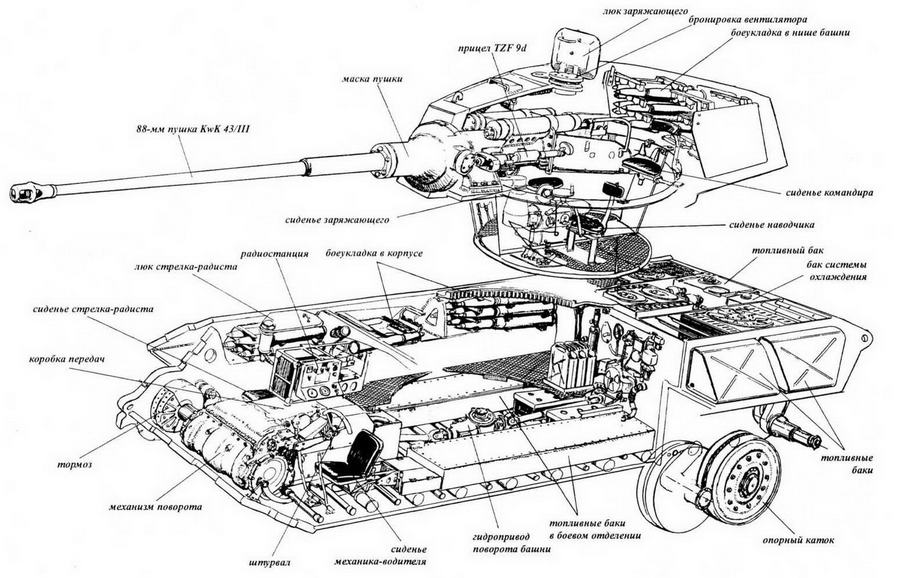

Компоновка тяжелого танка «Королевский тигр»

В днище корпуса были предусмотрены люки для доступа к торсионам подвески, к спускным кранам систем питания, охлаждения и смазки, к водооткачивающей помпе и к спускной пробке картера коробки передач. Перед сиденьем стрелка- радиста в днище был оборудован аварийный люк.

Верхняя ветвь гусеницы и вертикальная часть борта корпуса прикрывались 6-мм фальшбортом, который одновременно являлся подкрылком.

БАШНЯ танка — сварная, овальной обтекаемой формы, с развитой кормовой нишей. Изготавливалась из катаных броневых листов, соединенных в шип. Лобовая бронеплита соединялась с бортовыми плитами замками типа «ласточкин хвост». Борта и задняя стенка башни имели наклон под углом 25°. На левом борту делалась выштамповка под командирскую башенку. На прототипах и первых серийных машинах ниже выштамповки располагался лючок для выброса стреляных гильз; позже его заварили, а затем и вовсе ликвидировали. Кроме того, в обоих бортах имелись бойницы для стрельбы из личного оружия, которые также позже заваривали.

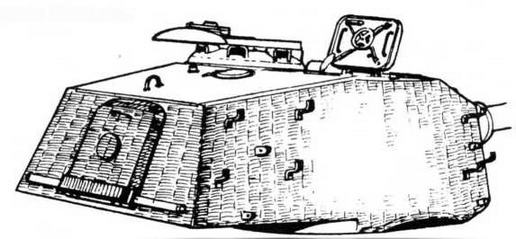

Башня «тип Хеншель»

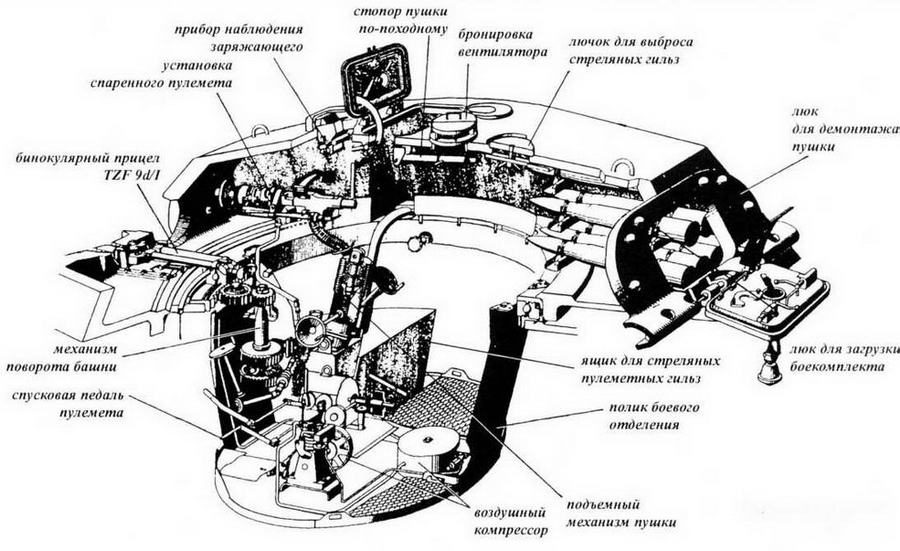

Компоновка башни «тип Порше»

Передняя стенка башни представляла собой сварную выгнутую бронеплиту переменной толщины — 80 мм в нижней части, затем резко уменьшавшуюся до 60 мм и плавно — до 50 мм. В передней стенке башни были три выреза: центральный — для установки пушки; правый — для спаренного пулемета; левый — для телескопического прицела (на танках ранних выпусков, оснащавшихся бинокулярным прицелом, слева от пушки выполнялись два выреза).

Крыша башни состояла из трех листов: переднего и заднего наклонных и центрального — горизонтального. На крыше устанавливалась командирская башенка с семью смотровыми приборами и рельсом для крепления зенитного пулемета. По конструкции она была аналогична башенке танка «Тигр» Ausf.E поздних выпусков. Справа от командирской башенки располагался прямоугольный посадочный люк заряжающего, а перед ним — прибор наблюдения. Кроме того, в крыше башни имелись вентилятор, лючки для выброса стреляных гильз и установки устройства ближнего боя, а в кормовом листе был предусмотрен люк для монтажа и демонтажа пушки, закрывавшийся массивной крышкой на болтах. В ней, в свою очередь, имелся люк для погрузки боеприпасов и аварийного выхода из танка.

Начиная с 51-й машины ввели новую башню «типа Хеншель». Она отличалась от башни «типа Порше» более простой конфигурацией, расположением люков и лючков в крыше, полным отсутствием каких-либо отверстий в бортах и люка для демонтажа пушки в кормовом листз. Гнутый лобовой лист заменили сплошным прямым бронелистом толщиной 180 мм. Наконец, у тяжелого танка «Пантера II» была заимствована новая маска грушевидной формы. В новой башне пушка устанавливалась с некоторым смещением вправо от продольной оси танка.

Диаметр башенного погона в свету составлял 1850 мм.

Башня приводилась во вращение гидравлическим поворотным механизмом, заимствованным у танка «Тигр» Ausf.E. Скорость поворота зависела от частоты вращения коленчатого вала. При 2000 об/мин и включенной повышающей передаче башенного привода башня совершала полный оборот за 19 с, при 1000 об/мин и выключенной повышающей передаче — за 77 с. В ручном режиме для полного оборота башни наводчику необходимо было сделать 700 оборотов маховика.

Снаружи корпус и башня танка покрывались «циммеритом», поверх которого наносилась камуфляжная окраска, изнутри они были выкрашены в темно-желтый цвет.

ВООРУЖЕНИЕ. Основное вооружение «Королевского тигра» — пушка 8,8 cm KwK 43 калибра 88 мм, производившаяся на заводе фирмы Fr.Garny во Франкфурте- на-Майне. Ствол орудия имел длину 71 калибр — 6298 мм; вместе с дульным тормозом — 6595 мм. Масса пушки — 1605 кг, а всей установки вместе с маской — 2265 кг. Начальная скорость бронебойного снаряда — 1000 м/с. Предельная длина отката — 580 мм. Вертикальная наводка — от — 8° до +15°.

Пушка снабжалась вертикальным клиновым затвором и полуавтоматикой копирного типа. Противооткатные устройства были смонтированы над стволом орудия и состояли из гидравлического тормоза отката (справа) и воздушно-жидкостного накатника (слева). Подъемный механизм пушки — винтового типа.

Пушка уравновешивалась с помощью специального механизма, располагавшегося в башне с правой стороны от пушки. Спусковой механизм — электрического типа, с предохранительным устройством.

В боевом отделении под сиденьем наводчика устанавливался воздушный компрессор для продувки ствола пушки после каждого выстрела. Устройство продувки ствола заканчивалось двумя форсунками по обе стороны затворного кольца. Поток воздуха выдувал пороховые газы из зарядной каморы и предотвращал их поступление в боевое отделение.

С пушкой был спарен 7,92-мм пулемет MG 34 (на танках последних выпусков — MG 42). Курсовой пулемет размещался в лобовом листе корпуса в шаровой установке. На командирской башенке на рельсе устройства Fliegerbesch??gerat 42 можно было установить зенитный пулемет MG 34.

Танки «Королевский тигр» первоначально оснащались бинокулярным телескопическим шарнирным прицелом TZF 9d/1, а затем монокулярным телескопическим шарнирным прицелом с переменным увеличением TZF 9d. Шарнирное соединение прицела обеспечивало свободу перемещения объективной части вместе со спаренной установкой пушки и пулемета по всему диапазону вертикального угла обстрела при неподвижном окуляре. Окулярная часть прицела шарнирно подвешивалась к крыше башни и имела регулировку по высоте.

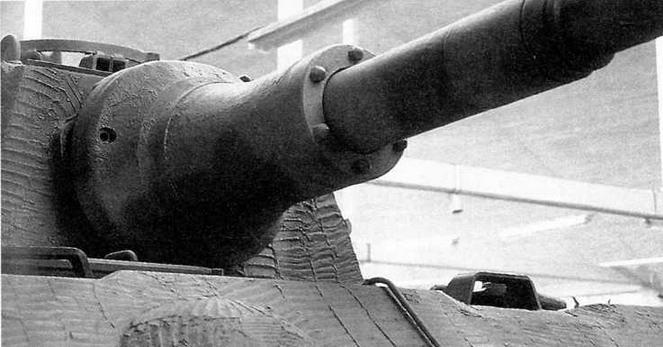

Маска пушки танка с башней «тип Хеншель». Во фланце маски — амбразура спаренного пулемета

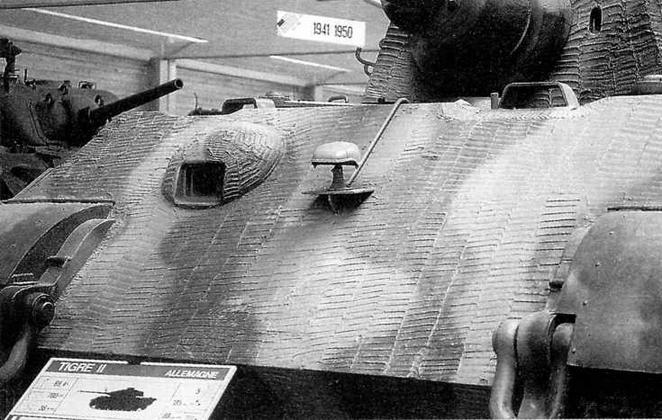

Лобовая часть корпуса. Справа от амбразуры установлена маскировочная фара Notek. Под установку прибора наблюдения механика-водителя (справа) в лобовом листе сделан вырез

ПРИМЕЧАНИЕ. Таблица составлена на основе немецких источников.

Особенностью оптической схемы с переменным увеличением являлось наличие трех линз оборачивающей системы вместо двух, обычно применявшихся в танковых телескопических прицелах с постоянным увеличением. Первая линза оборачивающей системы была закреплена в корпусе прицела неподвижно. Вторая и третья линзы были связаны между собой кулисным механизмом и включались в оптическую схему попеременно. При включении второй линзы прицел давал 5-кратное увеличение с полем зрения 12,5°, при включении третьей линзы — 2,5-кратное увеличение с полем зрения 25°.

Курсовой пулемет MG 34 оснащался 1,8-кратным телескопическим прицелом KZF 2.

Боекомплект пушки состоял из 84 выстрелов (у первых 50 танков — из 77), которые укладывались в нише башни и нишах подбашенной коробки в отделении управления и боевом отделении. Боекомплект пулеметов — 4800 патронов.

В качестве вспомогательного вооружения танк оснащался «устройством ближнего боя» (N?hkampfger?t) — мортиркой калибра 26 мм, в боекомплект которой входили дымовые, осколочные и осколочно-зажигательные снаряды. Мортирка располагалась в правой части крыши башни.

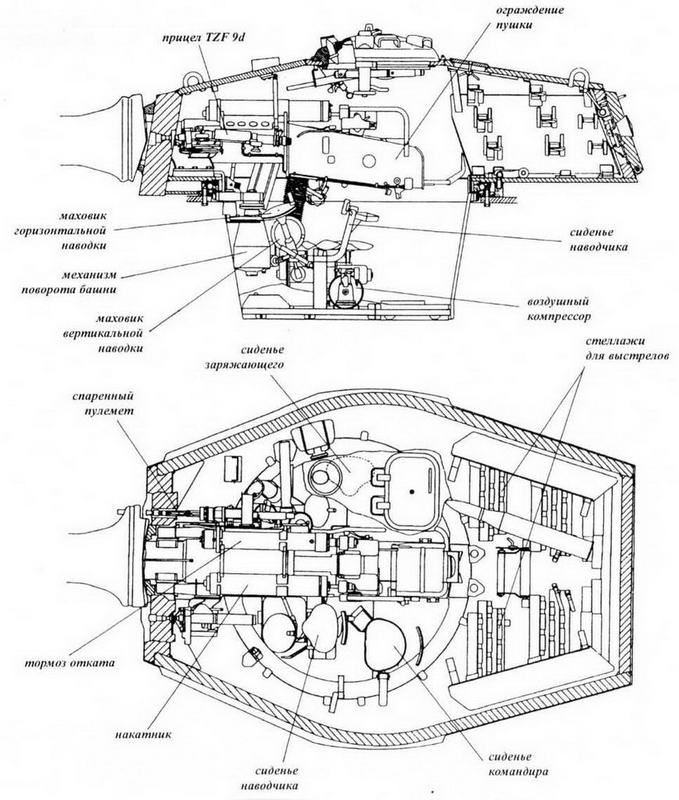

Компоновка башни «тип Хеншель»

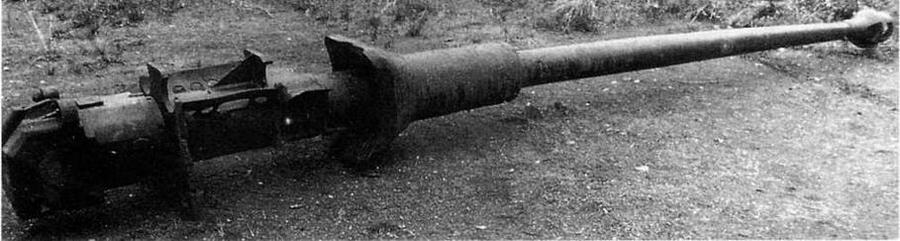

Эта 88-мм пушка была установлена на «Королевском тигре», подбитом летом 1944 года во Франции

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танке «Тигр II» устанавливался 12-цилиндровый карбюраторный четырехтактный двигатель Maybach HL 230Р30 мощностью 700 л.с. (515 кВт) при 3000 об/мин (на практике число оборотов не превышало 2500). Диаметр цилиндра 130 мм. Ход поршня 145 мм. Цилиндры располагались V-образно под углом 60°. Степень сжатия 6,8. Сухая масса двигателя 1300 кг.

Топливо — этилированный бензин с октановым числом не ниже 74. Емкость семи бензобаков 860 л. Подача топлива принудительная, с помощью двух диафрагменных насосов Solex. Карбюраторов — четыре, марки Solex 52FFJIID.

Система смазки — циркуляционная, под давлением, с сухим картером. Циркуляция масла осуществлялась тремя шестеренчатыми насосами, из которых один нагнетающий и два отсасывающих.

Система охлаждения — жидкостная. Радиаторов — четыре, соединенных по два последовательно. Емкость радиаторов — около 114 л. По обеим сторонам двигателя располагались вентиляторы типа Zyklon.

Для ускорения запуска двигателя в холодное время года предназначался термосифонный подогреватель, отапливаемый паяльной лампой, которая устанавливалась с наружной стороны кормового листа корпуса.

Запуск двигателя штатно осуществлялся с помощью электростартера. В случае необходимости был возможен запуск двигателя вручную или пускачом. Рукоятка ручного запуска двигателя соединялась с кулачковой муфтой на коленчатом валу двигателя. Рукоятку вставляли в небольшое отверстие в кормовом листе корпуса с правой стороны, чуть ниже выхлопной трубы. Отверстие закрывалось бронекрышкой.

Для пуска двигателя пускачом снималась крышка большого люка на уровне коленчатого вала двигателя. Пускач неподвижно фиксировался на броне танка двумя держателями, и шестерня на валу пускача входила в зацепление с шестерней на коленчатом валу двигателя.

С помощью специального устройства был возможен запуск двигателя танка от двигателей автомобилей K?belwagen или Schwimmwagen.

Трансмиссия состояла из карданной передачи, коробки передач со встроенным главным фрикционом, механизма поворота, бортовых передач и дисковых тормозов. При этом главный фрикцион, коробка передач и механизм поворота, состоявший из двух суммирующих планетарных рядов, конструктивно были объединены в двухпоточный механизм передач и поворота.

Коробка передач Maybach OLVAR OG(B) 40 12 16В продукции завода Zahnradfabrik в Фридрихсхафене — безвальная, с продольным расположением осей, восьмиступенчатая, с постоянным зацеплением шестерен, с центральным синхронизатором и индивидуальными тормозами, с полуавтоматическим управлением. Коробка обеспечивала 8 передач вперед и 4 назад. Ее особенностью являлось отсутствие общих валов для нескольких шестерен, каждая шестерня монтировалась на отдельных подшипниках. Коробка снабжалась автоматическим гидравлическим сервоприводом. Для переключения передач было достаточно перевести рычажок, не выжимая педали главного фрикциона. Сервопривод автоматически, без участия водителя, отключал главный фрикцион и работавшую передачу, производил синхронизацию угловых скоростей зубчатых муфт, включал новую передачу, а затем плавно и главный фрикцион.

В случае неисправности гидравлической аппаратуры переключение шестерен и выключение главного фрикциона можно было производить механическим путем. Система смазки шестерен — струйная, с подачей масла в место зацепления при сухом картере.

Особенностью коробки передач танка «Тигр» Ausf.B по сравнению станком «Тигр» Ausf.E было наличие радиатора, охлаждавшего масло. Радиатор располагался в специальном резервуаре с водой, не имевшей циркуляции и заменявшейся вручную.

Варианты нештатного запуска двигателя

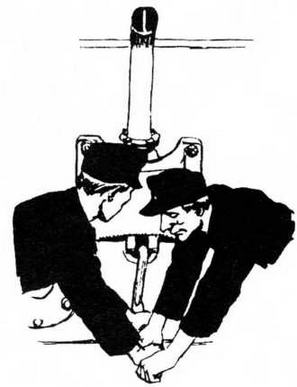

вручную

с помощью пускача

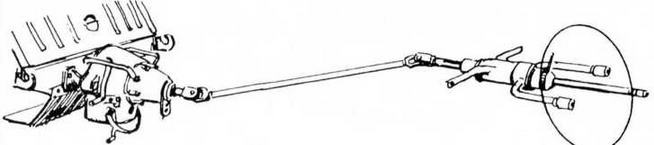

от двигателей автомобилей K?belwagen и Schwimmwagen

Многодисковый главный фрикцион с трением рабочих поверхностей в масле был конструктивно встроен в коробку передач, так же, как и стояночный тормоз.

Фрикционно-шестеренчатый механизм поворота с двойным подводом мощности обеспечивал танку по два фиксированных радиуса поворота на каждой передаче. При этом максимальный радиус составлял 114 м, минимальный — 2,08 м. Более крутые повороты при включенной передаче, в том числе вокруг отстающей гусеницы, трансмиссией танка не обеспечивались. При нейтральном положении коробки передач был возможен поворот вокруг центра тяжести танка движением забегающей гусеницы вперед и отстающей назад с радиусом В/2.

Бортовые передачи — двухрядные, комбинированные, с разгруженным ведомым валом.

Механические дисковые-тормоза LB 900.4 были изготовлены фирмой Argus.

ХОДОВАЯ ЧАСТЬ танка применительно к одному борту состояла из 9 цельнометаллических сдвоенных опорных катков с внутренней амортизацией, расположенных в шахматном порядке в два ряда (пять катков во внешнем ряду, четыре —во внутреннем). Размеры катка — 800x95 мм.

Подвеска — индивидуальная, торсионная, одновальная. Диаметр торсиона — 60...63 мм. Балансиры передних и задних опорных катков снабжались гидравлическими амортизаторами, размещенными внутри корпуса.

Ведущие колеса переднего расположения имели два съемных зубчатых венца по 18 зубьев в каждом. Зацепление цевочное. Направляющие колеса диаметром 650 мм — с металлическими бандажами и кривошипными механизмами натяжения гусениц.

Гусеницы стальные, мелкозвенчатые, из 92 траков каждая (46 гладких траков, 46 двухгребневых). Ширина боевых гусениц Kgs 73/800/52 — 818 мм, транспортных Kgs 73/660/52 — 658,5 мм. Транспортные гусеницы танка «Королевский тигр» представляли собой боевые гусеницы «Пантеры» и использовались при перевозке по железной дороге.

ЭЛЕКТРООБОРУДОВАНИЕ было выполнено по однопроводной схеме. Напряжение 12 В. Источники: генератор Bosch GTLN 700/12-1500L1 мощностью 0,7 кВт, два аккумулятора Bosch емкостью 150 А-ч. Аккумуляторные батареи соединялись параллельно. При нажатой кнопке пуска стартера батареи с помощью переключателя SF/Se8 переключались на последовательное соединение, обеспечивавшее напряжение в 24 В, необходимое для работы стартера. Потребители: электростартер Bosch BPD 6/24 мощностью 4,4 кВт и напряжением 24 В, система зажигания, башенный вентилятор, контрольные приборы, подсветка прицела, приборы звуковой и световой сигнализации, аппаратура внутреннего и внешнего освещения, звуковой сигнал, спуски пушки и пулеметов. Боевое отделение оснащалось электрическим обогревателем мощностью 100 Вт.

СРЕДСТВА СВЯЗИ. Все танки «Тигр» оснащались радиостанцией Fu 5, имевшей дальность действия 6,4 км телефоном и 9,4 км телеграфом, а также системой внутренней связи Bordsprechanlage В.

СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ. Система пожаротушения — автоматическая, включала в себя пять зарядов огнегасящей смеси общей емкостью 3 л. Термодатчики, соединенные с четырьмя форсунками, были расположены в наиболее подверженных возникновению пожара частях моторного отделения. Если температура в силовом отделении превышала 120 °С, то система разбрызгивала один заряд смеси в течение 7 с. Если пожар не удавалось потушить, то срабатывал другой заряд и т.д. Сигнализация была выведена на панель приборов механика-водителя.

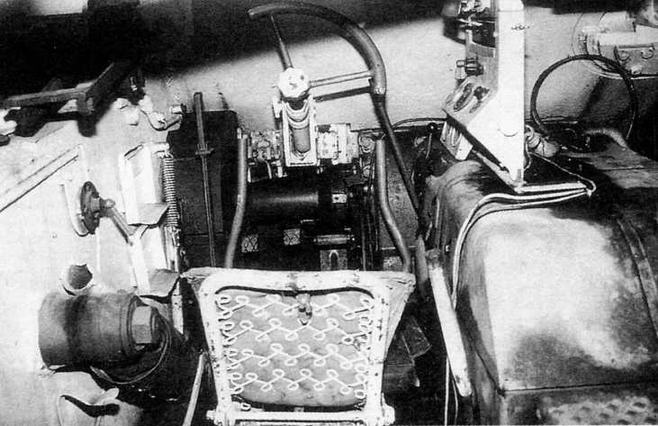

Отделение управления. Перед сиденьем механика-водителя расположены (слева направо): рычаг ручного тормоза; левый рычаг управления; педаль главного фрикциона; педаль тормоза; педаль акселератора; правый рычаг управления; рычажок переключения передач

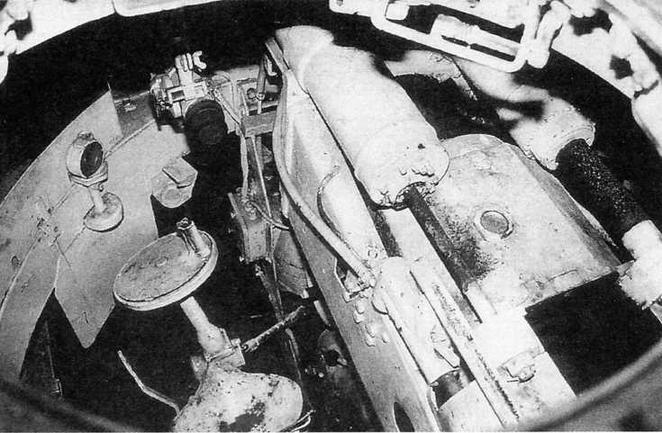

Вид в башню через люк командира. Справа — казенник пушки, слева — сиденье наводчика и маховик горизонтальной наводки

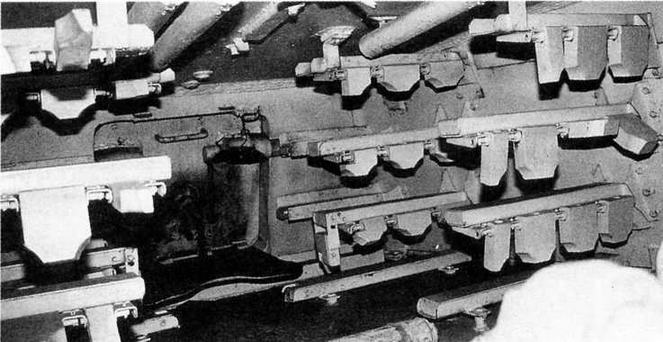

Стеллажи для размещения орудийных выстрелов в нише башни. Между ними — дверца люка для загрузки боеприпасов и аварийного выхода из танка

Боевая масса, т 69,8 (68,5)

Экипаж, чел 5

Габаритные размеры, мм: длина с пушкой вперед 10 286 (10 280)

длина корпуса 7380

ширина 3755

высота 3090

клиренс 495

Высота линии огня, мм 2260

Толщина брони, мм: лоб корпуса 150

борт и корма 80

крыша 40

днище 40 — 25

лоб башни 180 (50 — 60 — 80)

борт и корма 80

Макс, скорость движения, км/ч:

по шоссе 38

по пересеченной местности 20

Запас хода, км:

по шоссе 170

по пересеченной местности 120

Преодолеваемые препятствия:

угол подъема, град 35

ширина рва, м 2,5

высота стенки, м 0,85

глубина брода, м 1,6

Длина опорной поверхности, мм 4120

Удельное давление, кг/см² 1,02

Удельная мощность, л.с./т 10,3

ПРИМЕЧАНИЕ: в скобках приведены отличающиеся данные танка с башней «типа Порше».
