Истребитель танков «Ягдтигр»

В ходе проектирования тяжелого танка Tiger II фирма Henschel в сотрудничестве с фирмой Krupp приступила к созданию на его базе тяжелого штурмового орудия. Новую самоходку планировалось вооружить 128-мм пушкой, осколочно-фугасный снаряд которой имел значительно большее фугасное действие, чем у 88-мм зенитного орудия FlaK 40. Деревянный макет САУ в натуральную величину был продемонстрирован Гитлеру 20 октября 1943 года на полигоне Арис в Восточной Пруссии. САУ произвела на фюрера самое благоприятное впечатление, и последовало распоряжение начать ее серийный выпуск в следующем году. 7 апреля 1944 года машине присвоили название Panzerj?ger Tiger Ausf.B (Sd.Kfz. 186), позже упрощенное до Jagdtiger. Спустя 13 дней был изготовлен в металле первый образец. САУ была самой тяжелой из всех участвовавших во Второй мировой войне боевых машин — ее полная боевая масса составляла 75,2 т.

Общая компоновка моторно-трансмиссионной группы и ходовой части самоходной установки сохранилась такой же, как у танка «Королевский тигр». Однако нагрузка на шасси при выстреле предполагалась большей, чем у танка, поэтому машину удлинили на 260 мм.

Бронекорпус танка почти не претерпел изменений — ни в части конструкции, ни в части толщины брони. Борта рубки представляли собой одно целое с бортами корпуса и имели такую же толщину—80 мм. Лобовой и кормовой листы рубки соединялись с бортами «в шип», усиливались шпонками, а затем обваривались. Толщина лобового листа рубки достигала 250 мм, располагался он под углом 75° от горизонтали, что делало броню практически неуязвимой для всех противотанковых средств на дистанции свыше 400 м. В кормовом листе толщиной 80 мм располагался люк для демонтажа орудия, загрузки боекомплекта и эвакуации экипажа, закрывавшийся двухстворчатой крышкой на петлях. Крыша рубки из 40-мм бронелиста крепилась к корпусу болтами. В правой передней части крыши рубки находилась вращающаяся наблюдательная командирская башенка со смотровым прибором, прикрытым П-образной броневой скобой. Перед прибором в крыше башенки имелся лючок для установки стереотрубы. За командирской башенкой размещался посадочный люк командира, а слева от нее — амбразура перископического прицела пушки. Кроме того, в крыше рубки устанавливались вентилятор, «устройство ближнего боя» и четыре прибора наблюдения.

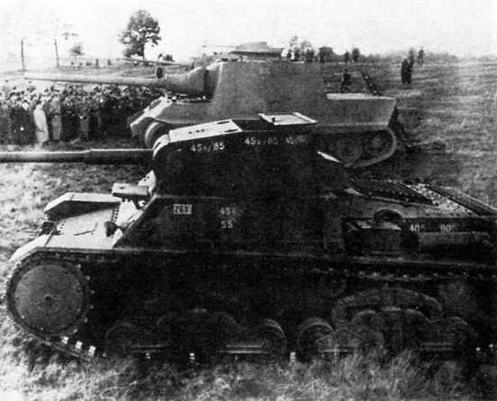

Демонстрация фюреру деревянного макета САУ «Ягдтигр» (на втором плане). Полигон Арис, 20 октября 1943 года

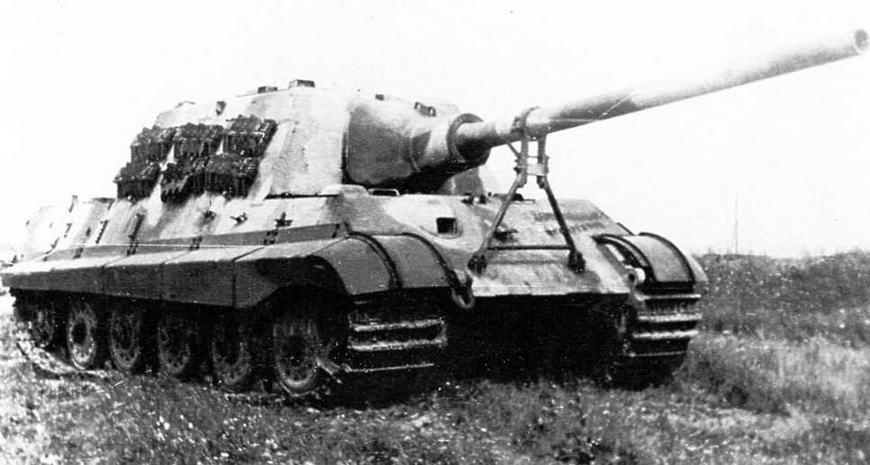

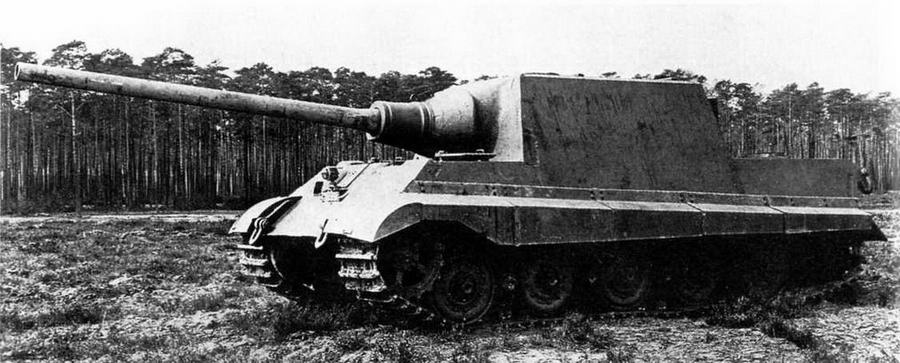

Первый серийный «Ягдтигр» на заводском полигоне. Апрель 1944 года

В амбразуре переднего листа рубки, прикрытой массивной литой маской, устанавливалась пушка 12,8 cm Pak 44 (Pak 80) калибра 128 мм. Начальная скорость ее бронебойного снаряда достигала 920 м/с. Длина ствола орудия, разработанного фирмой Krupp и изготавливавшегося на предприятии Bertha-Werke в Бреслау, составляла 55 калибров (7020 мм). Масса орудия — 7000 кг. Затвор — клиновой, горизонтальный, имел 1/4 автоматики, то есть открывание затвора и экстрактирование гильзы производились вручную, а после досылания снаряда и заряда затвор закрывался автоматически. Пушка была смонтирована на специальном станке, установленном в корпусе САУ. Вертикальное наведение осуществлялось в пределах от — 7° до +15°, горизонтальное — 10° на сторону. Противооткатные устройства располагались над стволом орудия. Предельная длина отката — 900 мм. Наибольшая дальность стрельбы осколочно- фугасным снарядом достигала 12,5 км.

Пушка Рак 44 отличалась от 128-мм зенитной пушки Flak 40 раздельно-гильзовым заряжанием. В тесной рубке САУ с громоздким и тяжелым «унитаром» не было возможности развернуться. Для ускорения процесса заряжания в экипаж «Ягдтигра» входили два заряжающих: в то время как один досылал в камору снаряд, другой подавал гильзу с зарядом. Тем не менее, скорострельность «Ягдтигра» не превышала 2 — 3 выстр./мин.

Боекомплект САУ размещался на полу боевого отделения и бортах рубки в хомутиковых укладках и составлял 38 — 40 выстрелов.

Перископический прицел WZF 2/1 имел десятикратное увеличение и поле зрения 7°, что позволяло поражать цели на дистанции до 4000 м.

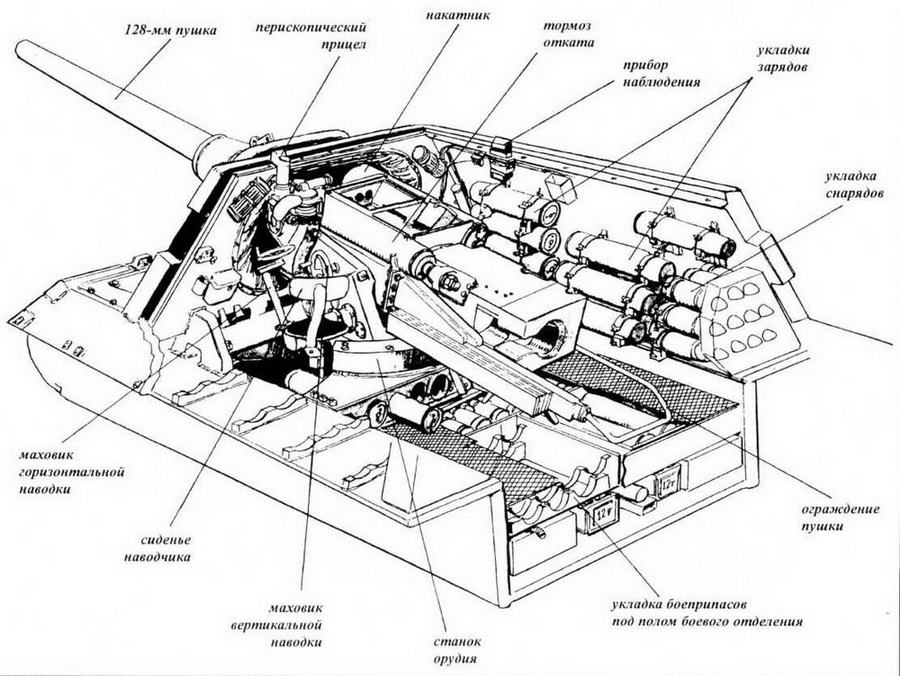

Компоновка боевого отделения САУ «Ягдтигр»

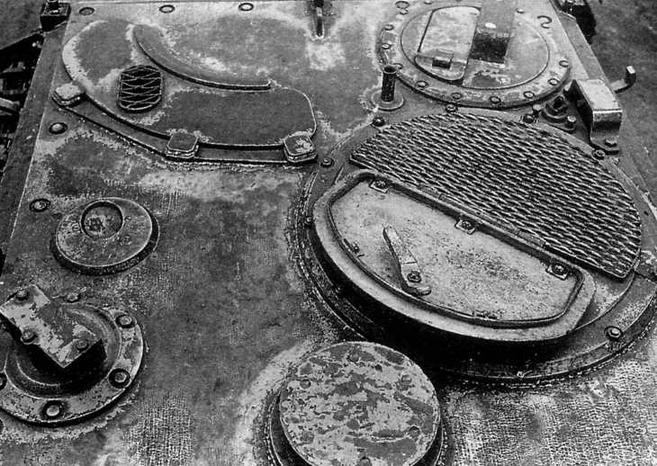

Крыша рубки «Ягдтигра». Вверху справа— командирская башенка с лючком для стереотрубы, перед ней — посадочный люк командира, вверху слева — дугообразная амбразура перископического прицела

Любопытно отметить, что 128-мм пушка Рак 44 впервые появилась на фронте в августе 1944 года как полевое противотанковое орудие. Поскольку лафет для него сконструирован не был, то качающуюся часть стали устанавливать на лафетах трофейных советских 152-мм гаубиц М-10, гаубиц-пушек МЛ-20 и французских 155-мм пушек. Всего таким образом изготовили 116 орудий.

Вспомогательное вооружение «Ягдтигра» состояло из пулемета MG 34, размещенного в шаровой установке в лобовом листе корпуса. Боекомплект пулемета — 1500 патронов. На крыше рубки было смонтировано «устройство ближнего боя».

Двигатель и трансмиссию для САУ заимствовали у танка «Тигр II» с минимальными изменениями. Так, например, у самоходки отсутствовал отбор мощности на гидропривод поворота башни, поскольку не было и самой башни.

Ходовая часть также была в основном аналогична танковой. Удлинение корпуса на 260 мм повлекло за собой увеличение длины опорной поверхности с 4120 до 4240 мм. Правда, из-за увеличения массы САУ (по сравнению с танком на 5 т) удельное давление на грунт не только не уменьшилось, но даже возросло с 1,02 до 1,06 кг/см².

Сборка ходовой части «ягдтигров», как, впрочем, и «королевских тигров», была одной из наиболее трудоемких операций, серьезно замедлявших процесс производства. Поэтому конструкторское бюро Фердинанда Порше в инициативном порядке предложило применить на «Ягдтигре» подвеску, аналогичную установленной на истребителе танков «Фердинанд». Особенностью этой подвески было то, что торсионы располагались не внутри корпуса, а снаружи, внутри тележки. Каждый из таких продольно расположенных торсионов «работал» на два опорных катка. Выигрыш в массе подвески составлял 2680 кг, а по времени (изготовление и монтаж) — 390 ч.

Кроме того, установка и закручивание торсионов стандартной подвески были возможны только в собранном корпусе, в строгой последовательности и с использованием специальной лебедки. Замена торсионов и балансиров подвески могла производиться только в заводских условиях. Сборка же тележек подвески Порше производилась отдельно от корпуса, а для их монтажа не требовалось специального оборудования. Не вызывали трудностей ремонт и замена вышедших из строя тележек подвески во фронтовых условиях.

С подвеской Порше (всего их изготовили четыре комплекта) построили две машины; первая из них вышла на испытания даже раньше, чем САУ с подвеской фирмы Henschel. Тем не менее, несмотря на все преимущества ходовой части конструкции Порше, Управление вооружений не рекомендовало ее в серийное производство. Причиной тому стали весьма натянутые отношения между армейскими чиновниками и конструктором. Сыграла тут свою роль и поломка тележки подвески во время испытаний, произошедшая по вине изготовителя. Впрочем, нельзя сбрасывать со счетов и стремление военных к элементарной унификации между танком и САУ.

Трофейный «Ягдтигр» во время испытаний на НИИБТПолигоне в Кубинке. 1947 год

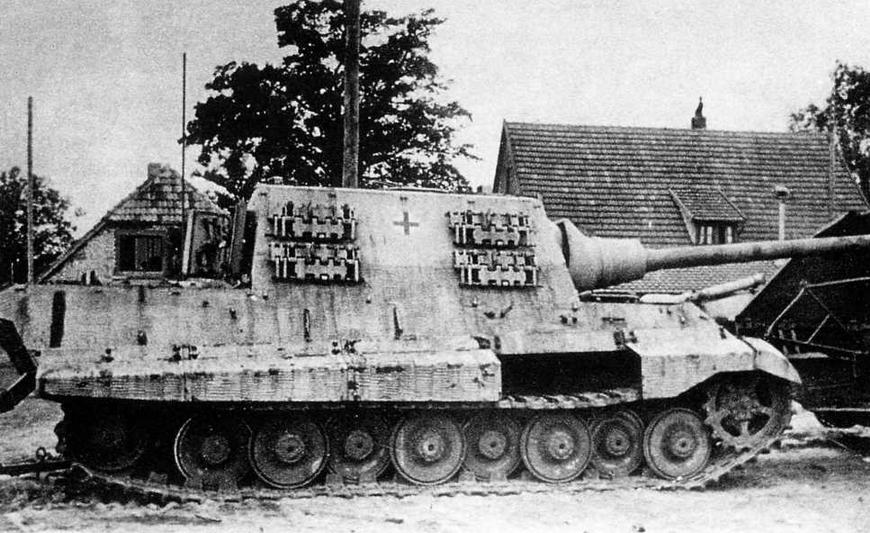

Брошенный экипажем «Ягдтигр» с ходовой частью конструкции Ф. Порше. Германия, 1945 год

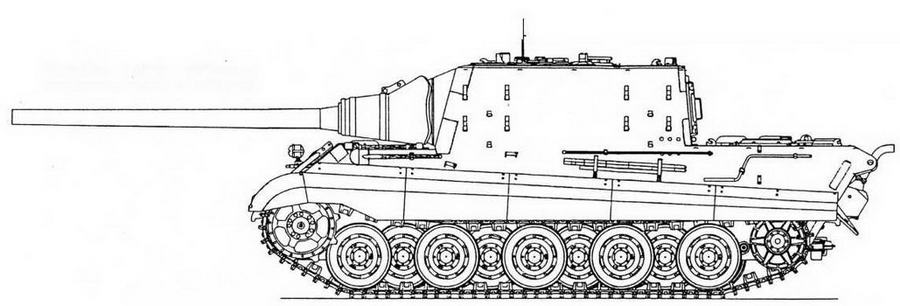

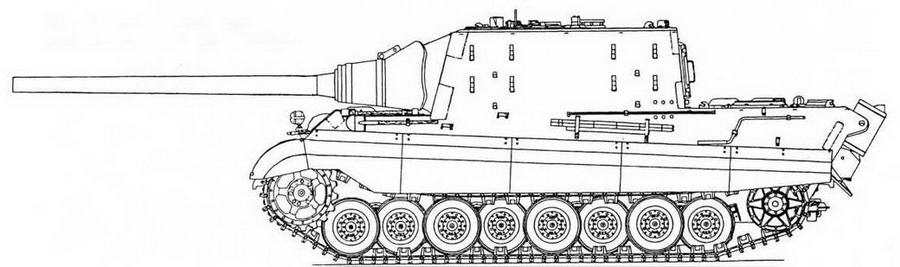

Истребитель танков «Ягдтигр», серийная модель конца 1944 года

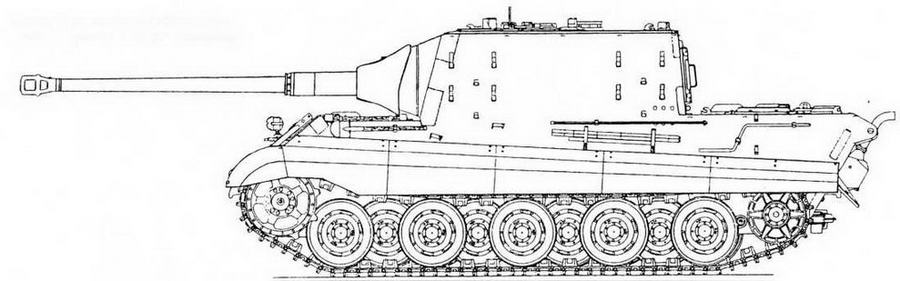

Истребитель танков «Ягдтигр» с ходовой частью конструкции Ф.Порше

Истребитель танков «Ягдтигр» с 88-мм пушкой Рак 43/4 (проект)

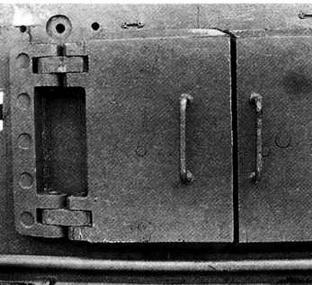

В кормовом листе рубки «Ягдтигра» располагался люк для демонтажа пушки, закрывавшийся двухстворчатой дверцей

Выпуск «ягдтигров» начался в июле 1944 года в цехах завода Niebelungenwerke в Сент-Валентине, принадлежавшего концерну Steyr-Daimler-Puch AG. До конца года было изготовлено 48 (по другим данным — 51) самоходных орудий. 16 октября союзная авиация совершила воздушный налет на завод в Сент-Валентине и сбросила на него около 143 т бомб. Производство «ягдтигров» на некоторое время прекратилось, а позже велось очень медленными темпами. До марта 1945 года, когда Niebelungenwerke были подвергнуты еще одной массированной бомбардировке (сброшено около 258 т фугасных бомб), практически остановившей производство, заводские цеха покинули 26 (по другим данным — 28) «ягдтигров». Таким образом, всего было выпущено 74 (или 79) САУ этого типа.

В связи с нехваткой 128-мм орудий Рак 44 в начале 1945 года было принято решение об установке на «Ягдтигр» 88-мм пушки Рак 43/3. Планировалось в первом полугодии изготовить 20 таких машин. Проект САУ Panzerj?ger Tiger f?r 8,8 cm Pak 43/3 (Sd.Kfz.185) был разработан, но в металле эта машина изготовлена не была. Остался на бумаге и проект вооружения «Ягдтигра» 128-мм пушкой с длиной ствола в 66 калибров.

Первые 14 серийных «ягдтигров» поступили в 130-й учебный батальон истребителей танков, который в боевых действиях участия не принимал. Все последующие машины поступали в 512-й и 653-й батальоны тяжелых истребителей танков.

512.sPzJagAbt начали формировать летом 1944 года в Падерборне на базе 500-го запасного батальона. В июле в часть прибыла первая САУ, еще три — в конце августа. Личный состав во вновь формируемый батальон тяжелых истребителей танков переводили из тяжелых танковых батальонов. Боевую подготовку 512-й батальон проходил на полигоне в Деллерсхайме, откуда 11 февраля 1945 года отправилась на фронт его 1-я рота.

10 марта 1-я рота 512.sPzJagAM вступила в бой с американскими войсками в районе городка Ремаген на берегу Рейна. Пушки «ягдтигров» поражали американские танки на дистанции 2500 м. После боев под Зигеном в состав роты включили несколько штурмовых орудий StuG III и танков Pz.IV и преобразовали в боевую группу Ernst, названную так в честь ее командира — капитана Эрнста. Боевая группа занимала оборону на доминирующих над местностью высотах на берегу реки Рур. Когда появилась большая колонна американских войск, немцы встретили ее шквальным огнем. «Ягдтигры» обстреливали дальние цели, а штурмовые орудия и танки — ближние. В результате скоротечного боя американцы потеряли 11 танков и до 50 других боевых и транспортных машин. Немцы потеряли один «Ягдтигр», пораженный с воздуха ракетой, выпушенной истребителем Р-51 «Мустанг».

2-я рота 512.sPzJagAbt отправилась на фронт под Зигбург 8 марта 1945 года. Во время марша к линии фронта истребители-бомбардировщики союзников уничтожили два «Ягдтигра», еще один был подбит несколькими днями позже в бою под Вальденау. В последние недели войны САУ 2-й роты принимали участие в обороне Дортмунда, где 15 апреля рота сдалась американским войскам. Часть боевых машин успели уничтожить экипажи.

Девять «ягдтигров» из 512-го батальона воевали в Австрии в составе 6-й танковой армии СС. Это подразделение несмотря на частые выходы из строя материальной части наносило тяжелые потери советским войскам. 9 мая 1945 года последние три САУ прорвались в американскую зону и сдались.

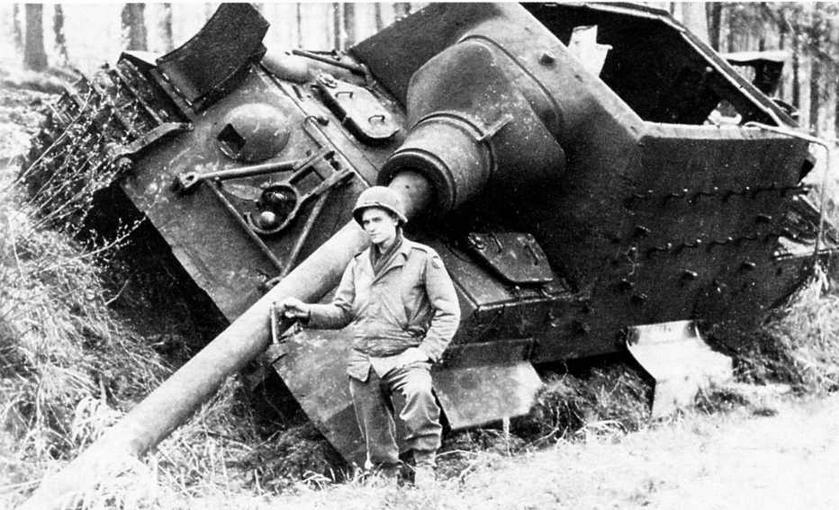

Судя по всему, боекомплект 128-мм выстрелов детонировал достаточно часто. В результате вышибало вверх крышу рубки, крепившуюся болтами, что хорошо видно на снимке

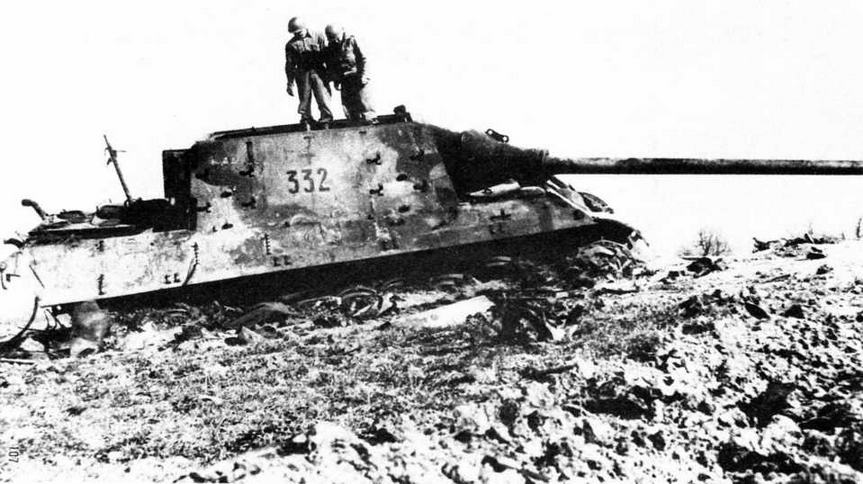

Американские солдаты осматривают «Ягдтигр» из 3-и роты 512.sP:JgAbt, уничтоженный 15 апреля 1945 года севернее Сент- Андреасберга (Германия)

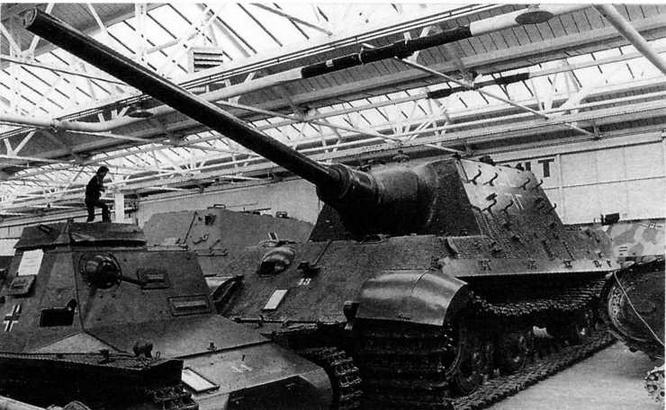

Единственный сохранившийся до наших дней «Ягдтигр» с ходовой частью Порше можно увидеть в Британском танковом музее в Бовингтоне

653-й батальон тяжелых истребителей танков вступил в бой в начале декабря 1944 года. В его составе имелось только 9 САУ, но к концу месяца их число возросло до 16. Причем в состав этого батальона входили оба «Ягдтигра», с ходовой частью конструкции Порше.

В течение первых месяцев 1945 года батальон эпизодически участвовал в боях с американскими войсками на юге Германии. 6 мая несколько «ягдтигров» были окружены советскими частями. При попытке прорваться в американскую зону у одной машины огнем нашей артиллерии была повреждена ходовая часть, и экипаж оставил ее.

В настоящее время сохраняются только три боевых машины этого типа: в США на Абердинском полигоне, в подмосковной Кубинке и в Великобритании в Бовингтоне. Причем у англичан сохраняется «Ягдтигр» с ходовой частью конструкции Порше.

«Ягдтигр» был, безусловно, самым мощным истребителем танков периода Второй мировой войны, но одновременно такой же бесполезной боевой машиной, как и «Королевский тигр». Из металла, необходимого для изготовления одного «Ягдтигра», можно было сделать четыре «хетцера» — лучших легких противотанковых САУ времен войны, от которых было бы куда больше толку!

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ Jagdtiger

Боевая масса, т 75,2 (74)

Экипаж, чел 6

Габаритные размеры, мм:

длина с пушкой вперед 10654(10370)

ширина 3755 (3590)

высота 2945 (3050)

клиренс 495 (565)

Высота линии огня, мм 2172

Толщина брони, мм:

лоб корпуса 150

борт и корма 80

крыша 40

днище 25 — 40

лоб рубки 250

борт и корма 80

Макс, скорость движения, км/ч:

по шоссе 36

по пересеченной местности 20

Запас хода, км:

по шоссе 170

по пересеченной местности 120

Преодолеваемые препятствия:

угол подъема, град 35

ширина рва, м 2,5

высота стенки, м 0,85

глубина брода, м 1,6

Длина опорной

поверхности, мм 4240 (4415)

Удельное давление, кг/см² 1,06 (1,05)

Удельная мощность, л.с./т 9,3 (9,46)

ПРИМЕЧАНИЕ: в скобках приведены отличающиеся данные для САУ с ходовой частью конструкции Ф.Порше.
