Система выпуска отработавших газов

Система выпуска отработавших газов состоит из следующих элементов:

? выпускного клапана;

? выпускного канала;

? приемной трубы глушителя;

? дополнительного глушителя (резонатора);

? основного глушителя;

? соединительных хомутов.

Система выпуска предназначена для отвода отработавших газов от цилиндров двигателя, их охлаждения и уменьшения шума при выбросе в атмосферу.

Двигатель выбрасывает через выпускной канал цилиндра отработавшие газы в выпускной коллектор. С этого момента начинается их движение по системе выпуска.

Система выпуска отработавших газов отечественного легкового автомобиля представлена на рис. 2.19.

Продукты сгорания из выпускного коллектора направляются в приемную трубу резонатора (дополнительного глушителя), а потом и основного глушителя. Внутри обоих устройств установлены перегородки с большим количеством отверстий. Газы, с шумом попадающие в глушитель, вынуждены пройти длинный путь по его закоулкам. При этом звуковая волна существенно ослабевает, а газы охлаждаются.

На работу системы выпуска расходуется до 4 % мощности двигателя. Все соединения в системе выпуска отработавших газов должны быть герметичны. Выпускные элементы двигателя соединяются с помощью специальных жаростойких прокладок, трубы глушителя вдеваются друг в друга и стягиваются хомутами.

В отличие от большинства отечественных автомобилей, системы выпуска многих иномарок снабжены еще одним элементом — катализатором (каталитическим дожигателем) отработавших газов, где происходит нейтрализация вредных веществ. Поэтому такой катализатор еще называют нейтрализатором. В нем дожигаются несгоревшие остатки топлива и фильтруются газы перед выбросом в атмосферу. В нейтрализаторе основные токсичные компоненты отработавших газов — окись углерода (СО), углеводороды (СН) и окись азота (NO) — в результате химических реакций превращаются в нетоксичные газы. Катализаторы могут работать только с двигателями, потребляющими высококачественный неэтилированный бензин. В противном случае они тут же засоряются и выходят из строя.

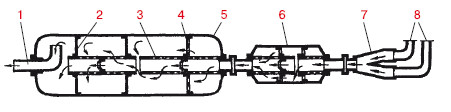

Рис. 2.19. Схема работы глушителя двигателя:

1 — выпускная труба; 2 — перегородка; 3 — перфорированная труба; 4 — перфорированная перегородка; 5 — основной глушитель; 6 — дополнительный глушитель; 7 — газоприемник; 8 — приемные трубы глушителя
