Потребители электрического тока

Потребителями электрического тока в автомобиле являются система пуска двигателя, система зажигания, система освещения и сигнализации, контрольно-измерительные приборы и дополнительное оборудование, которое может быть различным.

Система пуска двигателя

Система пуска в автомобиле предназначена для запуска двигателя и включает в себя следующие составные элементы:

? замок зажигания;

? стартер с тяговым реле;

? механизм привода стартера;

? реле включения стартера.

Непосредственно для запуска двигателя предназначен специальный прибор — стартер (от слова «старт») (рис. 3.4). Он представляет собой электрический двигатель постоянного тока. Когда водитель поворачивает в замке зажигания ключ в положение «Запуск», электрический ток через реле подается от аккумуляторной батареи на обмотки стартера.

Рис. 3.4. Стартер:

1 — коллектор; 2 — вал якоря стартера; 3 — траверса; 4 — обмотка якоря стартера; 5 — контакты реле; 6 — крышка реле; 7 — контактная пластина; 8 — стержень якоря; 9 — втягивающая обмотка; 10 — удерживающая обмотка; 11 — реле; 12 — якорь реле; 13 — рычаг включения зубчатого колеса привода; 14 — шлицевая втулка; 15 — ограничительное кольцо; 16 — муфта; 17 — центрирующий диск; 18 — бандажное кольцо; 19 — якорь стартера; 20 — катушка обмотки стартера; 21 — корпус статора

В результате срабатывает тяговое реле, специальная шестерня стартера входит в зацепление с маховиком двигателя и проворачивает его. Поскольку зажигание уже включено, двигатель заводится и начинает работать.

Стартер используется исключительно для запуска двигателя. Процесс работы стартера можно условно разделить на три ключевых этапа.

1. Сначала специальная шестерня, расположенная на валу якоря стартера, входит в зацепление с зубчатым венцом маховика двигателя (это возможно благодаря механизму привода).

2. Далее вал стартера вместе с шестерней, зацепившейся с маховиком, начинают вращаться, в результате чего маховик проворачивается, а следовательно, проворачивается и коленвал двигателя, после чего тот запускается.

3. Затем, когда водитель завел двигатель и отпустил ключ в замке зажигания, выключив стартер, шестерня стартера выходит из зацепления в сторону (зубья шестерни останутся на том же уровне, но только в стороне). В таком положении она находится все время, когда двигатель работает или выключен, и входит в зацепление с маховиком только тогда, когда водитель повернет ключ зажигания в положение «Запуск».

ВНИМАНИЕ

Сразу после запуска двигателя необходимо выключить стартер, отпустив ключ в замке зажигания. Принудительное удержание ключа при работающем двигателе в положении «Запуск» может вывести стартер из строя: тяжелый вращающийся венец маховика перемелет шестерню стартера. Не исключено, что стартер получит и другие повреждения (сгорит тяговое реле и др.). По этой же причине ни в коем случае нельзя включать стартер при работающем двигателе.

Система освещения и сигнализации

Характерной особенностью приборов освещения и сигнализации, которыми оснащается каждый современный автомобиль, является то, что постоянный ток напряжением 12 В подается к ним только при включении соответствующего тумблера или переключателя, расположенного в салоне автомобиля.

Главной задачей приборов освещения является обозначение габаритов автомобиля при движении в темное время суток и в условиях ограниченной видимости, а также освещение дороги и внутренних помещений автомобиля (салон, багажник и т. д.). К приборам освещения современного автомобиля относятся:

? фары или блок-фары;

? лампы освещения номерного знака;

? лампы освещения салона;

? лампа освещения багажника;

? лампа освещения подкапотного пространства;

? задние фонари.

Основными составными элементами блокфары являются корпус, рассеиватель и отражатель (рис. 3.5). Внутри корпуса в специально предназначенном разъеме (гнезде) содержится лампа, которая может работать в двух режимах: ближний свет фар и дальний свет фар. Выбор требуемого режима водитель осуществляет с помощью соответствующего переключателя, расположенного в салоне. Внутри блок-фары также имеется лампочка габаритного огня, которая предназначена для обозначения габаритов автомобиля. Габаритные огни водитель включает с помощью специального тумблера.

Рис. 3.5. Передняя блок-фара

Во многих моделях автомобилей в корпусе блок-фары находится также лампочка указателя поворота. Но не всегда: например, в «Жигулях» старых моделей (ВАЗ-2101, ВАЗ-2102, ВАЗ-21013), а также в некоторых современных иномарках эта лампочка монтируется отдельно от блок-фары.

Задние фонари в современных машинах также, как правило, выполняются в одном корпусе (рис. 3.6). Задний фонарь включает в себя:

? лампы стоп-сигналов (включаются автоматически при нажатии водителем педали тормоза и выключаются при отпускании педали);

? лампы заднего хода (загораются автоматически при включении водителем

? задней передачи и гаснут при ее выключении);

? указатели поворотов;

? габаритные огни.

Указатели поворотов водитель включает и выключает с помощью специального переключателя, который обычно расположен на рулевой колонке. Одновременно все указатели поворотов используются при включении водителем аварийной сигнализации (для этого предназначена специальная кнопка).

Рис. 3.6. Задний фонарь

Звуковой сигнал предназначен для звукового оповещения других участников дорожного движения о грозящей опасности. Он приводится в действие нажатием специальной кнопки или клавиши, расположенной обычно на рулевом колесе.

Контрольно-измерительные приборы современного автомобиля

Контрольно-измерительные приборы предназначены для оперативного информирования водителя о состоянии важных узлов и агрегатов автомобиля, текущем скоростном режиме, наличии топлива, пройденном пути и т. д.

Контрольно-измерительные приборы, как правило, находятся прямо перед водителем — на специально предназначенной панели приборов (приборном щитке), которая располагается сразу за рулем (рис. 3.7).

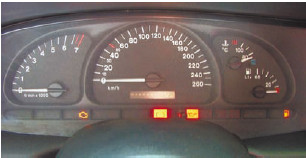

Рис. 3.7. Панель приборов

Панель приборов стандартного современного автомобиля включает в себя:

? контрольные лампы;

? счетчики пробега (отдельно — общий и суточный);

? датчик температуры охлаждающей жидкости в системе охлаждения автомобиля;

? спидометр;

? датчик уровня топлива;

? указатель оборотов работы двигателя.

ВНИМАНИЕ

Для всех без исключения контрольно-измерительных приборов действует одно важное правило: при работающем двигателе ни в коем случае не допускается свечение любой красной лампочки (индикатора) либо нахождение стрелки любого указателя в красном секторе. Это свидетельствует о наличии серьезных неполадок в соответствующем агрегате, и до их устранения ехать дальше (или начинать движение) категорически запрещается.

Контрольные лампы информируют водителя о состоянии узлов и агрегатов, а также о включении тех либо иных приборов и механизмов. Например, когда водитель включает зажигание, загораются красные лампы зарядки аккумуляторной батареи и давления масла в системе смазки двигателя, которые должны погаснуть после запуска мотора. Если автомобиль заблокирован стояночной тормозной системой, то на приборном щитке при включенном зажигании, а также при работающем моторе будет гореть соответствующая красная лампочка, которая погаснет только после снятия автомобиля с «ручника».

При включении ближнего или дальнего света фар на панели приборов загораются соответствующие лампы (для ближнего света — зеленого, а для дальнего — синего цвета). При включении указателей поворотов, а также аварийной световой сигнализации на приборном щитке начинает моргать соответствующая лампа, причем это сопровождается щелчками.

Счетчики пробега отображают количество пройденных автомобилем километров: общий счетчик показывает общий пробег за все время, а суточный — пробег только за определенное время. Показания общего счетчика вручную изменить невозможно, а показания суточного счетчика можно обнулить с помощью расположенной на нем кнопки.

СОВЕТ

Суточный счетчик удобно использовать для измерения конкретных расстояний (например, от дома до дачи), а также для контроля расхода топлива.

Датчик температуры охлаждающей жидкости показывает, нормально ли работает система охлаждения двигателя. Рабочая температура охлаждающей жидкости должна находиться в пределах 80–90 °C. Если стрелка датчика «заползла» в красную зону — значит, температура жидкости приближается к 100 °C либо уже достигла этой отметки; в этом случае необходимо срочно заглушить двигатель и дать ему остыть. При слишком холодном двигателе ехать также не рекомендуется.

Спидометр — это прибор, который информирует водителя о текущем скоростном режиме. Показания данного прибора важны для выбора правильной скорости.

Датчик уровня топлива информирует водителя о количестве топлива, имеющегося в топливном баке в данный момент. Когда топлива остается слишком мало, стрелка приближается к красному сектору, а во многих машинах при этом дополнительно загорается лампа.

Тахометр — прибор, который показывает, какое количество оборотов в минуту совершает коленвал двигателя при текущем режиме.

Дополнительное оборудование автомобиля

Дополнительное оборудование предназначено для повышения комфортности управления транспортным средством. В современных автомобилях используется следующее дополнительное оборудование:

? обогреватель салона;

? очистители и омыватели стекол и фар;

? аудиосистема (рис. 3.8);

? устройства обогрева стекол и зеркал;

? электрические стеклоподъемники;

? электрокорректор фар.

В зависимости от марки и модели автомобиля в нем могут использоваться и другие виды дополнительного оборудования: кондиционер, круиз-контроль, спутниковая сигнализация, электролюк, холодильник и др.

Рис. 3.8. Популярное дополнительное оборудование — автомагнитола

Все элементы дополнительного оборудования подключены в электрическую цепь машины путем параллельного соединения и начинают функционировать при нажатии соответствующего переключателя, кнопки или тумблера.

В российских климатических условиях обогреватель салона имеет очень большое значение: без использования печки в большинстве регионов можно ездить не более трех-четырех месяцев в году. Печка используется не только для обогрева салона, но и для обдува стекол, предотвращая их запотевание. При перегреве двигателя автомобиля может помочь включение печки на полную мощность.

Стеклоочистители и стеклоомыватели — приборы, которые обеспечивают видимость во время движения в дождь или снегопад, а также при езде по грязным дорогам. В соответствии с действующими ПДД запрещается эксплуатация автомобиля, если у него не работают предусмотренные конструкцией стеклоочистители и стеклоомыватели.

Очистители и омыватели фар не являются устройствами, которыми должен быть оборудован каждый современный автомобиль (в отличие от очистителей и омывателей лобового стекла). Однако при частой езде по грязным дорогам данное приспособление довольно удобно.

Среди прочих видов дополнительного оборудования автомобиля особым удобством отличается кондиционер. В жаркую погоду этот прибор способен превратить утомительную езду на машине под палящим солнцем в настоящее удовольствие.
