Учебно-боевой самолет ТУ-134УБ-Л

Эксплуатация Ту-22М3 связана с большими затратами не только горючего, но и ресурса самолета. Кроме этого, для подготовки машины к полету необходимо привлекать огромное число различных специалистов. Например, как следует из газеты «Красная звезда» для обслуживания этого самолета требуется 51 человек на час полета, а о стоимости израсходованного горючего и говорить не приходится. Поэтому для сокращения эксплуатационных расходов, поддержания навыков военных летчиков и сохранения ресурса боевых машин на базе пассажирского лайнера Ту-134 был создан учебно-боевой Ту-134УБ-Л. Сыграл свою роль в появлении этой машины и договор об ограничении стратегических вооружений ОСВ-2, под который подпадали Ту-22М.

Для имитации обзора из кабины пилотов Ту-22М3 на Ту-134 удлинили носовую часть фюзеляжа, за что впоследствии самолет получил прозвище «Кристина». Под радиопрозрачным носовым обтекателем сохранили метеорадиолокатор РО3-16 гражданского авиалайнера. Впоследствии на некоторых машинах РОЗ-16 заменяли на «ПН-А» с самолета Ту-22М.

Ту-134УБ-Л комплектовался также оптоэлектронным прицельным и навигационным оборудованием, соответствующим оборудованию бомбардировщиков, состоящих на вооружении дальней авиации. Проектом предполагалось размещение штанги топливоприемника для дозаправки в воздухе, однако в соответствии с советско- американскими договоренностями ее не устанавливали.

На консолях крыла и под его центропланом разместили узлы для подвески макетов ракет и авиабомб на четырех многозамковых бомбодержателях (типовой вариант для учебного бомбометания – восемь бомб ПБ-50-75 или ПБ-120). Это. естественно, потребовало размещения соответствующего оборудования и усиления планера.

Тогда же перекомпоновали рабочие места экипажа. Борттехник теперь располагался между пилотами, а его складывающееся кресло сместили немного назад. Рабочее место штурмана размещается в «салоне». Кстати, самолет при необходимости может использоваться и как транспортный, для чего в его «салоне» установлено несколько рядов пассажирских кресел. Все же это военный самолет, с его скудным внутренним убранством и освещением. К тому же трубопроводы тянутся вдоль всего «салона».

Ту-134УБ-Л спроектировали и построили на Харьковском авиационном заводе. Его опытный экземпляр, стал, по-сути. и первым серийным образцом. В апреле 1981 г. экипаж заводского летчика-испытателя М.В. Петлякова опробовал самолет в воздухе. и с тех пор он стал неизменным спутником летчиков Ту-22М3. Заводские и госиспытания Ту-134УБЛ проходили там же, на аэродроме Харьковского авиационного завода. Состоит на вооружении с 1982 г.

Ту-134УБ-Л стал хорошим дополнением к наземным тренажерам. За годы серийной постройки (с 1984 г.) заказчику из министерства обороны сдали свыше сотни самолетов этого типа. Ту-134УБ-Л можно встретить практически на всех аэродромах Дальней авиации, но больше всего их сосредоточено в Тамбове, где несколько машин получили имена собственные, в частности: «Амур», «Ангара», «Байкал», «Граф Муравьев- Амурский», «Десятина», «Софрино», «Цна» и др. (Подробнее см. «Авиаархив № 1-2008)

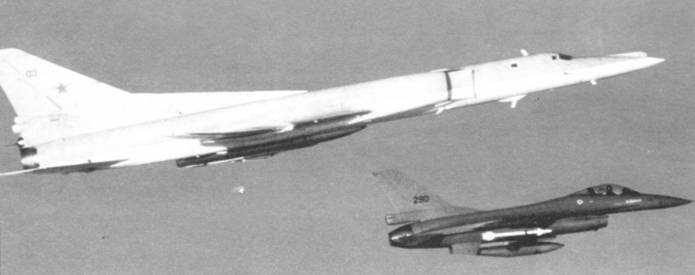

Ту-22М2 в сопровождении истребителя F-16 во время полета над нейтральными водами

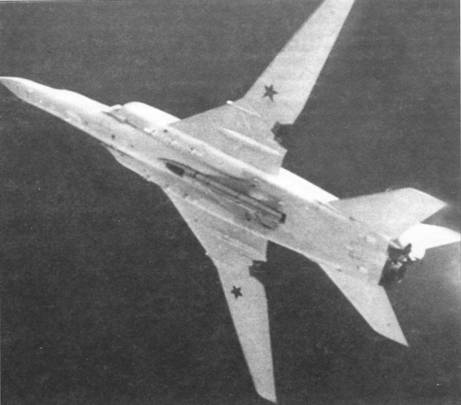

Ту-22М2 в полете с ракетой Х-22
