Описание конструкции М60

Танк М60 спроектирован по традиционной компоновочной схеме с отделением управления в передней части машины, боевым отделением в средней части и моторно-трансмиссионным в кормовой. Экипаж состоит из командира, наводчика, заряжающего и механика-водителя. Компоновка танка осталась прежней, то есть с задним расположением силового отделения, как и у танка М48А2.

Корпус и башня — литые. Лобовая часть корпуса выполнена с большими, чем у танка М48А2, углами наклона. Верхняя лобовая плита имеет толщину 120 мм и угол наклона к вертикали 64°; толщина крыши и днища корпуса в районе отделения управления — 50 и 40 мм соответственно. Толщина брони в районе боевого отделения и МТО уменьшена до 20 мм.

Рабочее место механика-водителя располагается в отделении управления строго по продольной оси корпуса. Над креслом механика-водителя, в верхнем бронелисте, имеется люк со сдвижной крышкой (перед поворотом она приподнимается). В положении «по-боевому» обзор местности осуществляется с помощью трех перископических наблюдательных приборов, средний из которых взаимозаменяем с ночным инфракрасным прибором М36. Подсвечивается прибор ночного видения специальными фарами, смонтированными на лобовом листе. По бокам от кресла механика-водителя находится боеукладка — алюминиевые гнезда для унитарных выстрелов к пушке М68 (15 гнезд — слева от сиденья, 11 — справа), непосредственно за креслом размещены аккумуляторные батареи.

Несколько улучшена конфигурация башни полусферической формы и уменьшены ее размеры. На крыше башни установлена новая командирская башенка М19 увеличенных размеров, создающая более комфортные условия для работы командира в танке. Башенка снабжена смотровыми призмами, обеспечивающими командиру круговой обзор, и ручным приводом.

Основное вооружение машины — 105-мм танковая пушка М68. Она состоит из трубы-моноблока, литого казенника, соединенного со стволом секторной резьбой, клинового затвора и эжекционного устройства, установленного в средней части ствола. Дульного тормоза на пушке нет. Орудие монтируется в люльке, корпус которой служит одновременно и наружным цилиндром противооткатных устройств. Углы вертикального наведения пушки от -10° до +20°. Механизмы наведения имеют электрогидравлические и ручные приводы.

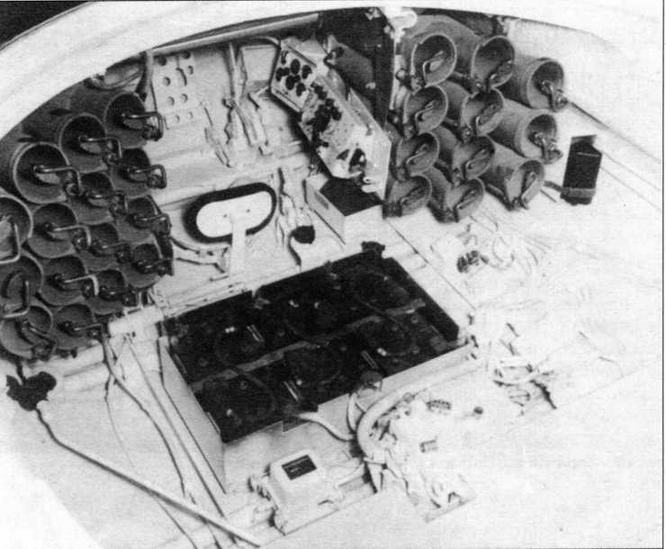

Отделение управления танка М60. По обеим сторонам от сиденья механика-водителя расположены гнезда для размещения 105-мм выстрелов. Сразу за сиденьем — аккумуляторные батареи

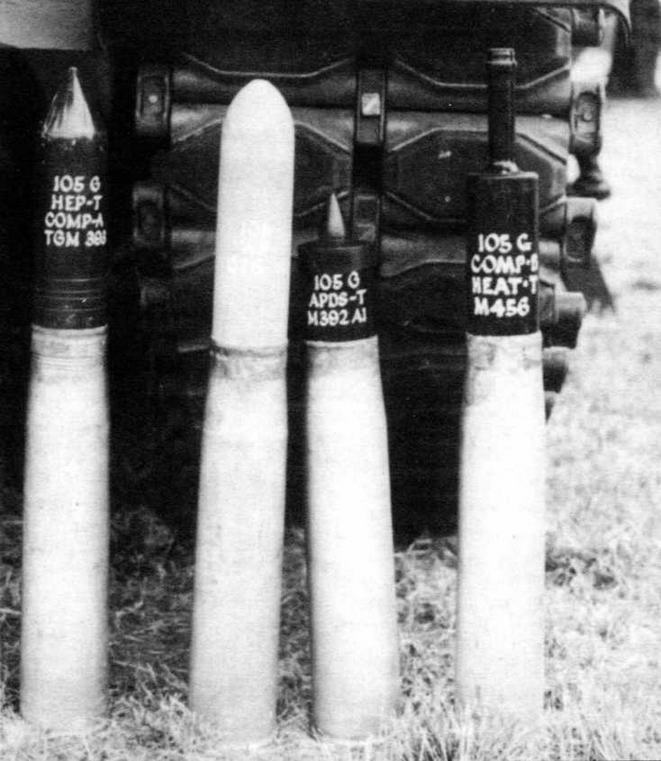

105-мм выстрелы для танка М60 (слева направо): М393, М416, М392 и М456

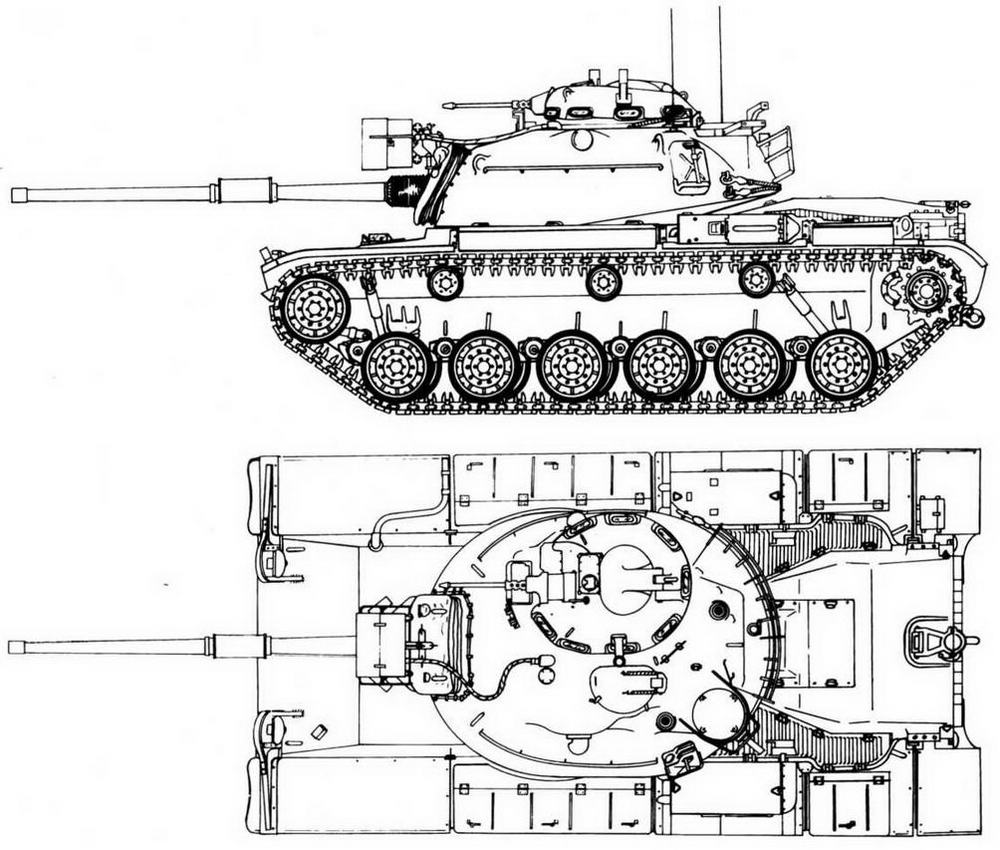

М60

Вид спереди

Вид сзади

Управление электромеханическими механизмами осуществляют командир танка и наводчик со своих пультов посредством рукоятки, поворачивающейся в двух плоскостях. Максимальная скорость поворота башни — 24 град/с, наведения пушки в вертикальной плоскости — 4 град/с. Пушка на танке не стабилизирована.

Заряжание — ручное, с механизмом досылания. Скорострельность составляет 8 выстр./мин. В боекомплект пушки входят 60 выстрелов (26 размещены в отделении управления, 34 — в боевом отделении) унитарного заряжания с электрозапальным устройством со снарядами пяти типов:

— бронебойный подкалиберный снаряд М392 с отделяющимся поддоном и сердечником из карбида вольфрама, способный пробить гомогенную броню толщиной до 120 мм на дальности 2000 м при угле встречи 60°;

— компенсированный (с невращающимся зарядом) кумулятивный снаряд М456;

— бронебойно-фугасный снаряд М393 с пластическим ВВ и легкодеформируемой головной частью;

— снаряд М494 с готовыми стреловидными убойными элементами; дымовой снаряд М416.

Начальная скорость бронебойного подкалиберного снаряда — 1478 м/с.

В качестве вспомогательного вооружения на танке установлены спаренный с пушкой 7,62-мм пулемет М73 (слева от орудия в маске пушки) и 12,7-мм зенитный пулемет М85 (углы вертикального наведения от -15° до +60°), смонтированный в командирской башенке. Оба пулемета имеют укороченные ствольные коробки и свободные затворы, что улучшает отвод тепла от ствола. Боекомплект состоит из 1050 патронов калибра 12,7 мм и 5500 патронов калибра 7,62 мм.

Основная система управления огнем прямой наводкой состоит из нового монокулярного прицела-дальномера М17С, которым пользуется командир танка.

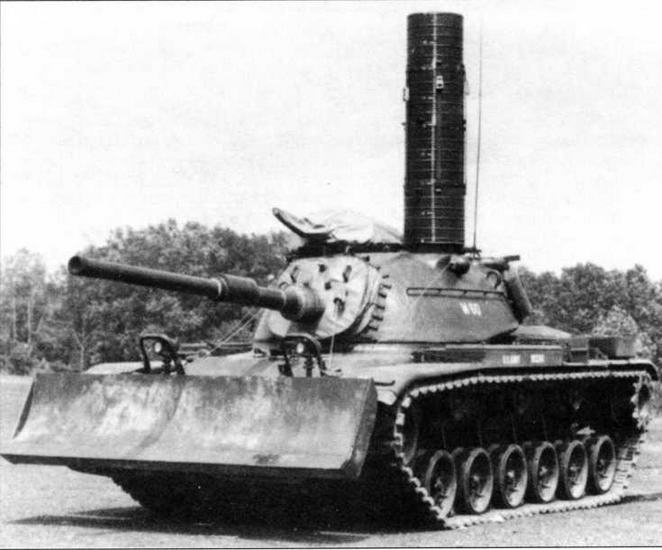

Серийный М60 с бульдозерным оборудованием М9. На башне установлена труба-лаз ОПВТ

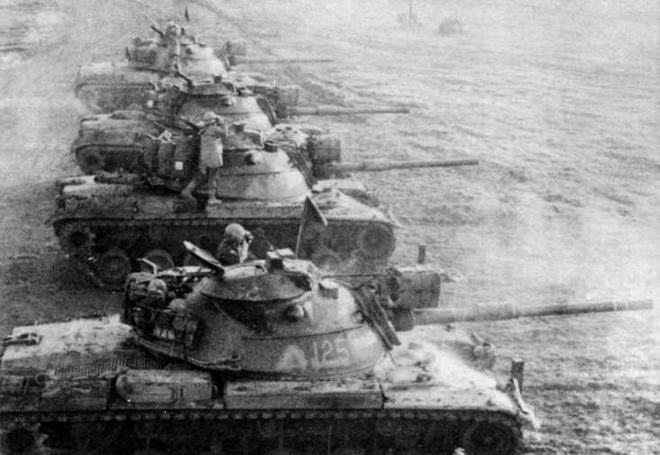

Подразделение танков М60 во время боевых стрельб на полигоне Хоенфельдс в Германии, 1963 год. Все машины оснащены ксеноновыми прожекторами

Дальномер имеет базу 2000 мм и 10-кратное увеличение. Дальность измерения до цели — 500...4000 м. Корпус прицела-дальномера связан с орудием параллелограммным механизмом. Наводчик пользуется перископическим (основным) прицелом М31 и телескопическим шарнирным (вспомогательным) прицелом М105С. Оба имеют переменное увеличение (однократное и восьмикратное) и сетки со шкалой дальностей, проградуированной в метрах. Для спаренного с пушкой пулемета используется прицел М44С. Как и на предыдущих танках, в систему управления огнем входят баллистический вычислитель M13A1D, мало чем отличающийся от такого же прибора танка М48А2, и баллистический привод М10, связывающий баллистический вычислитель пушки, прицел-дальномер и перископический прицел. Определяемое дальномером расстояние через баллистический вычислитель автоматически вводится в сетки прицела наводчика и прицел дальномера командира танка. Поправки на деривацию, параллакс прицела,потерю начальной скорости вследствие износа ствола, наклон цапф, несоответствие внешней и внутренней температуры вносятся специальным датчиком.

Наведение пушки при стрельбе с закрытых позиций осуществляется с помощью указателя азимута М28А1 и квадранта М13А1, которые усовершенствованы, по сравнению с такими же приборами танка М48А2.

Работа наводчика (в отличие от танка М48А2) облегчена за счет двойной градуировки сеток всех трех прицелов, рассчитанных на использование двух разных типов боеприпасов — огонь можно вести, не пользуясь таблицей поправок, учитывающих разницу в массе снарядов. Для командира предусмотрена вторая рукоятка управления механизмами наведения. У него имеется своя система управления огнем и он может произвести выстрел вместо наводчика.

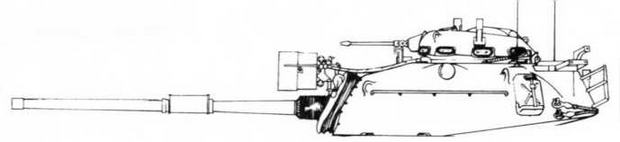

Башня танка М60

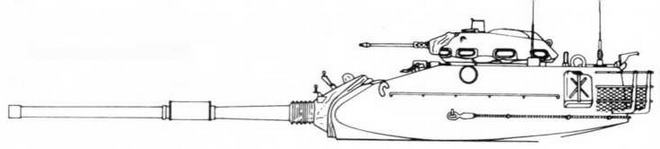

Башня танка М60А1

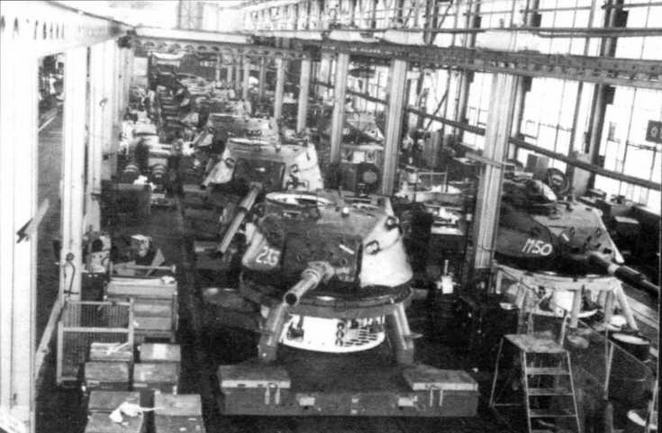

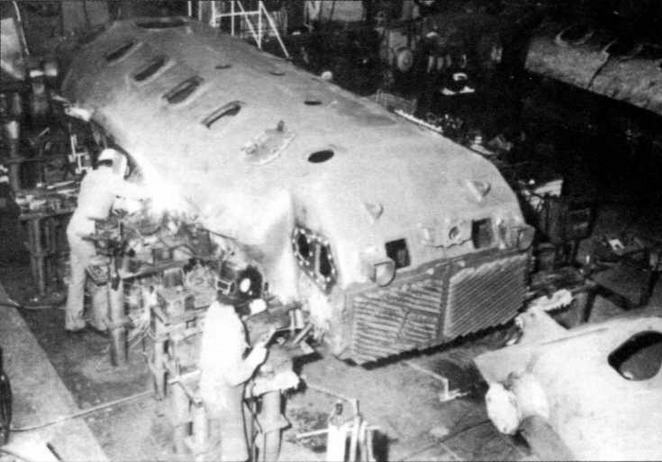

Сборка башен и корпусов танков М60А1 в цехах завода фирмы «Крайслер» в Детройте. 1962 год

Обзор по горизонту командиру обеспечивают восемь скошенных стеклоблоков М41, установленных по периметру командирской башенки. В последней находятся пулеметный прицел М71-28С, предназначенный для стрельбы как по наземным, так и по воздушным целям, и прибор наблюдения М34. Один призменный наблюдательный прибор кругового вращения М27 установлен у заряжающего, а три — у механика-водителя.

Силовая установка танка — четырехтактный 12-цилиндровый V-образный танковый дизель AVDS- 1790-2 «Континенталь» воздушного охлаждения с турбонаддувом. Мощность дизеля — 750 л.с. при 2400 об/мин. Основное его преимущество — значительное снижение расхода топлива, по сравнению с бензиновым двигателем танка М48А2. Кроме того, он герметизирован и может работать под водой. Двигатель в сборе с силовой передачей размещен вдоль продольной оси танка. Моторно-трансмиссионное отделение (МТО) танка М60 снабжено таким же теплорассеивающим устройством, снижающим тепловую радиацию отработавших газов, как и МТО танка М48А2. Выхлопные трубы двигателя выведены в специальный надмоторный отсек, закрытый сверху теплоизоляционной крышей, в котором отработавшие газы охлаждаются, смешиваясь с потоком воздуха системы охлаждения, а затем выбрасываются через смонтированные в корме жалюзи. Для облегчения запуска двигателя в зимних условиях в танке установлен подогреватель с принудительной подачей воздуха. Запуск двигателя электростартером обеспечивается при температуре воздуха до — 30°С. Вспомогательный двигатель для привода зарядного агрегата на этом танке не предусмотрен. Суммарная емкость топливных баков составляет 1420 л, все они располагаются в забронированном объеме.

Силовая передача — гидромеханическая трансмиссия CD-850-6 «Кросс-Драйв», выполненная аналогично трансмиссии танка М48А2 и состоящая из гидротрансформатора, трехступенчатой планетарной коробки передач и многорадиусного планетарного дифференциального механизма поворота.

Подвеска танка М60 аналогична подвеске танка М48А2, за исключением незначительных изменений, внесенных в ее конструкцию. В частности, на М60 исключены натяжные ролики, использованы более жесткие торсионные валы, позволившие несколько увеличить клиренс машины, опорные (кроме крайних) и поддерживающие катки изготовлены из алюминиевого сплава, на первом и шестом опорных катках смонтированы ограничители хода с пружинами и телескопические амортизаторы. Опорные катки (по шесть на борт) — двускатные, обрезиненные, со съемными дисками и ступицами из алюминиевого сплава, их динамический ход — 206 мм. Катки взаимозаменяемые, с направляющими колесами. Поддерживающие катки (по три на борт) также имеют резиновые бандажи. Ведущие колеса — со стальными съемными зубчатыми венцами. Гусеницы шириной 710 мм — полностью с обрезиненными траками Т97 и резинометаллическими шарнирами. Ресурс гусениц по пробегу составляет 1500 — 2000 тыс. км.

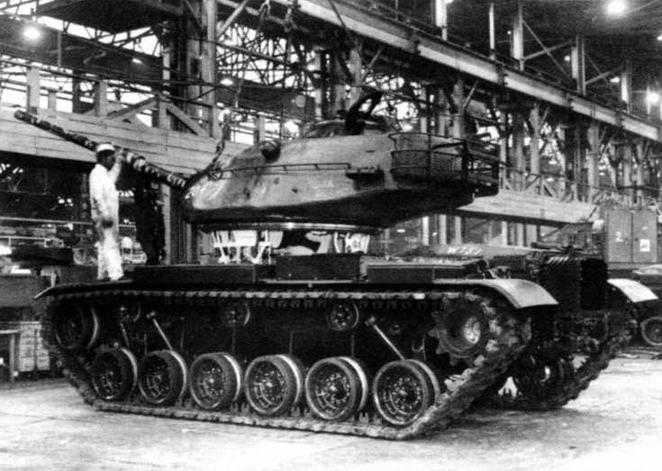

Одна из последних операций по сборке М60А1 — установка полностью комплектной башни на корпус

Корзины для снаряжения

танк М60

танк М60А1

Радиооборудование танка состоит из одной УКВ радиостанции AN/GRC-3 (или AN/GRC-4, -5, -6, -7 или -8), обеспечивающей устойчивую связь в радиусе 32 — 40 км, и танкового переговорного устройства ANA/1A-4 с гнездом подключения полевого телефона. Кроме того, на М60 может устанавливаться рация, работающая в диапазоне частот, используемых авиацией.

Танк оснащен фильтро-вентиляционной установкой Е37Р1, такой же, как у М8А2, специальными танковыми противогазами и капюшонами для защиты экипажа от радиоактивной пыли, отравляющих веществ и бактериологического оружия, рентгенметром, автоматической системой противопожарного оборудования и воздушными обогревателями (для обогрева экипажа).

Для преодоления бродов глубиной до 3,125 м на танке предусмотрено специальное оборудование, а установка трубы-лаза обеспечивает танку подводное вождение (до 5 м). Герметизация погона башни осуществляется с помощью резинового кольца-трубки, в которую нагнетается воздух ручным насосом.

Серийное производство танков М60 осуществлялось арсеналом фирмы «Крайслер» в Детройте с 1959 по 1987 год. Первые же прототипы М60 были изготовлены на заводе в Делавере. Всего был выпущен 15 221 танк четырех модификаций: М60, М60А1, М60А2 и М60А3; из них М60 — 900 единиц.

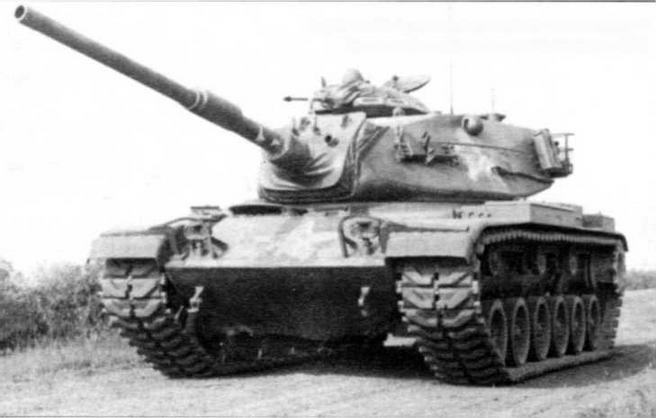

Танк М60А1 раннего выпуска со старыми гусеницами,заимствованными у М48

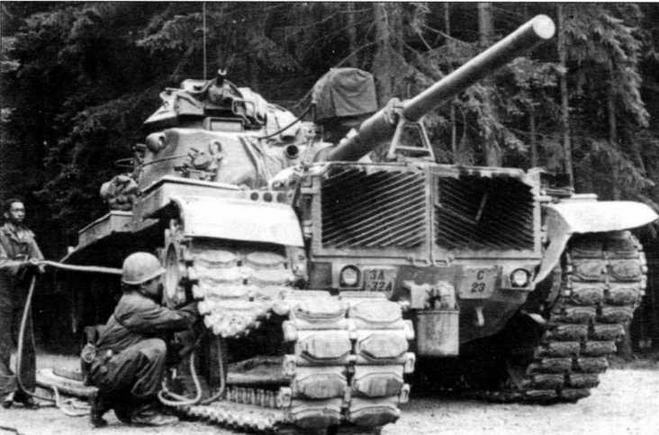

Замена гусеницы в полевых условиях. Эта машина оснащена новыми гусеницами М142, так называемыми «октогональными»
