М60А2

Модификация М60А2 была принесена в жертву всемогущим в 1960-е годы ракетчикам. Машина, точнее ее башня, проектировалась для установки системы управляемого противотанкового оружия «Шиллела». Изначально ракета разрабатывалась для установки на легкий аэротранспортабельный танк М551 «Шеридан». «Шиллела» выстреливалась из пушки калибра 152-мм подобно обычному снаряду. Потенциально великолепные характеристики ракеты (высокая точность поражения целей на дальностях в 2 — 2,5 раза превосходящих дистанции эффективной стрельбы традиционными боеприпасами) заставили военных выступить с инициативой установки 152-мм орудия/пусковой установки ХМ81Е13 (после доработок пушка получила индекс М162) на основной американский линейный танк М60.

Для отработки башни со 152-мм пушкой в рамках программы танка ХМ66 было изготовлено четыре различных ее варианта (от «А» .до «D»). Башни «А» и «В» проектировались с чистого листа, имели относительно низкий силуэт и лучшую баллистическую форму; в кормовой части обеих башен размещалась 20-мм автоматическая пушка. Башня «В» представляла собой достаточно традиционную конструкцию, а 20-мм пушка монтировалась в командирской башенке. В свою очередь, вариант «D» был не чем иным как приспособленной под 152-мм орудие башней от М60А1. Наиболее перспективным из-за меньшей массы представители армии сочли вариант «В».

Два прототипа ракетного танка М60А1Е2 передали на испытания зимой 1965/66 года. Недостатки как самой ПТУР MGM-51A «Шиллела», так и новой башни выявились уже в самом начале испытаний. Больше всего проблем породил вышибной заряд ракеты. Он оказался чрезмерно чувствительным к влажности, при неосторожном с ним обращении не исключалась детонация, ну и, как водится, у боеприпасов со сгораемой гильзой последняя нередко сгорала не полностью. В принципе, недостатки заряда являлись всего лишь «болезнью роста», для их преодоления требовалось только время. Более серьезной проблемой стала неадекватность легкой башни тяжелому орудию: при выстреле обычным снарядом более сильная, чем при пуске ракеты, отдача сбивала наводку орудия — пришлось спешно разрабатывать новую трехступенчатую систему компенсации отката ствола после выстрела и усиливать узлы крепления к башне приборов управления огнем.

Стремление принять на вооружение эффективное противотанковое средство оказалось велико: несмотря на сырую конструкцию и незавершенную программу испытаний, армия США выделила в 1966 году средства на закупку 243 «ракетных» башен для установки на шасси уже построенных танков М60А1 и зарезервировала заказ на 1967 год, предусматривающий изготовление с нуля 300 танков с ПТУР «Шиллела» под обозначением М60А2. Скоро сказка сказывается, да не скоро дело делается — в докладе, представленном министром обороны США Конгрессу в 1970 году, отмечалось: «Усилия армии по усовершенствованию танка М60А1 путем интеграции в его конструкцию системы управляемого оружия «Шиллела» не увенчались успехом: 300 танков М60А1Е2, предусмотренных к закупке бюджетом на 1967 финансовый год в существующей конфигурации, не могут быть приняты на вооружение. Представители армии не уверены в возможности преодоления проблем, связанных со стабилизацией башни при выстреле в достаточно сжатые сроки, обеспечить должную надежность в обозримом будущем вряд ли удастся».

Боевое отделение танка М60А2. Вид на казенную часть орудия/ пусковой установки и спаренный пулемет

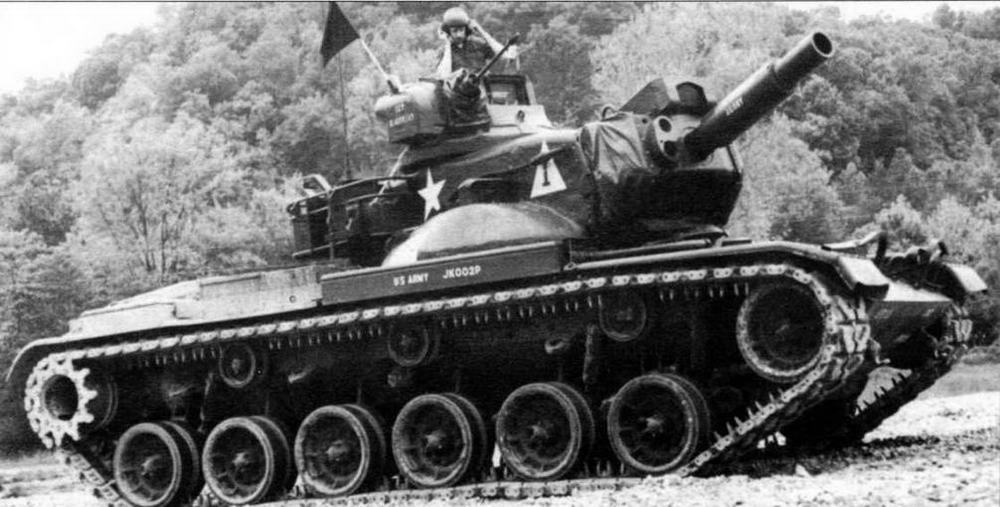

Серийный М60А2 во время тактических занятий. Форт-Нокс, 1973 год

Армейское командование к сентябрю 1971 года сочло результаты испытаний доработанных прототипов М60А1Е2 удовлетворительными. Танку был присвоен официальный индекс М60А2, а в ноябре того же года серийному производству и переоборудованию ранее построенных М60А1 в вариант А2 дали зеленый свет. Тем не менее, в строевые подразделения М60А2 поступили только в 1973 году. Изготовление танков М60А2 и переоборудование в них М60А1 осуществлялось в 1973 — 1975 годах. Всего было выпущено 526 единиц М60А2.

Несмотря на все свои недостатки М60А2 стал этапной машиной в истории мирового танкостроения с точки зрения системы управления огнем и заслужил самую высокую оценку у специалистов. Практически он оказался едва ли не первой успешной попыткой увязать в единый автоматизированный комплекс различные приборы и датчики первичной информации, вырабатывающие данные для стрельбы из пушки. Ключевыми элементами СУО являлись лазерный дальномер и электронный аналогово-цифровой баллистический вычислитель М19. К разработке лазерных дальномеров в США приступили еще в начале 1950-х годов, первый экспериментальный образец такого дальномера, «Колидар I», был изготовлен фирмой «Хьюз Эйркрафт», а в 1966-м началось производство опытной партии приборов для танков М60А1Е2.

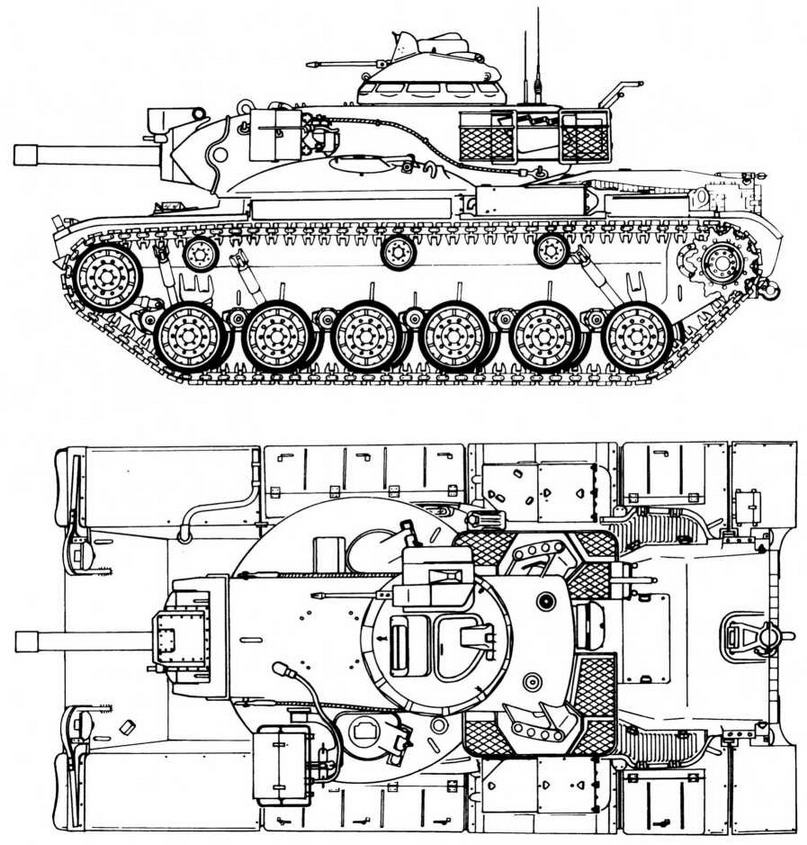

М60А2

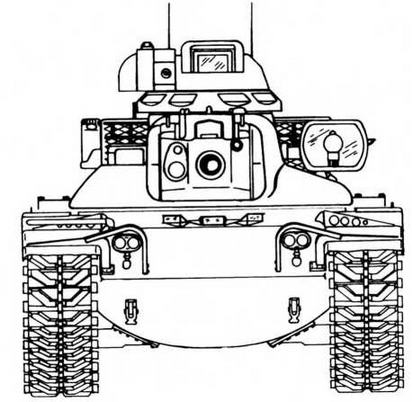

Вид спереди

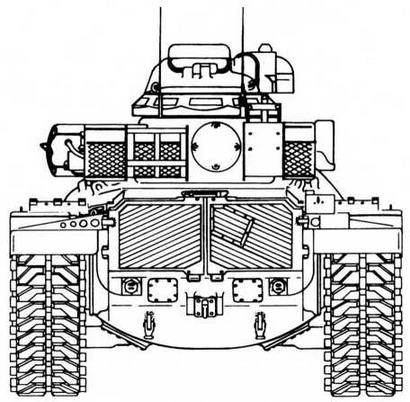

Вид сзади

Использование лазерного дальномера должно было компенсировать относительно низкие баллистические характеристики 152-мм орудия при стрельбе обычными снарядами. Преимущество лазерного дальномера перед оптическим заключается в более высокой точности измерения расстояния до цели, возможности полной автоматизации процесса измерения дальности и в легкости сопряжения с другими элементами автоматизированной системы управления огнем. Танковый перископический прицел- дальномер для танка М60А2 разработал Франкфордский арсенал. Дальномер представляет собой объединение модернизированного дневного канала прицела М32 и электронных компонентов портативного дальномера на основе рубинового лазера. Диапазон измерения лазерным дальномером расстояния до цели — от 450 м до 5000 м, точность измерения составляет ±10 м.

Система управления огнем, установленная на М60А2, по своей сложности и эффективности среди всех западных танков была соизмерима лишь с СУО танка «Леопард-2». Электронный вычислитель вырабатывает данные для стрельбы с учетом расстояния до цели, типа снаряда, температуры воздуха и заряда, скорости и направления ветра, атмосферного давления, скорости и направления перемещения цели относительно танка, износа канала ствола, угла крена цапф орудия.

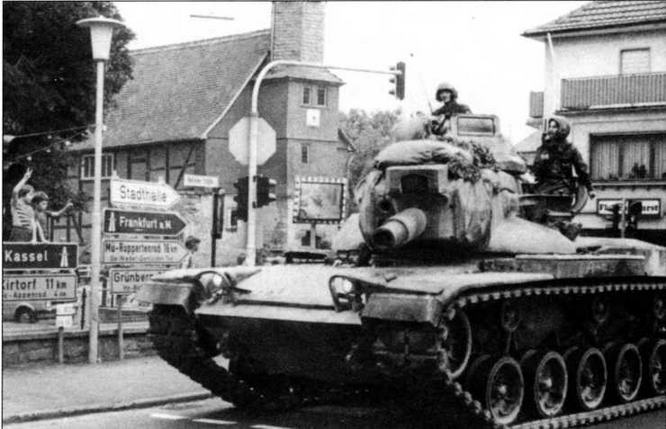

М60А2 одного из подразделений 3-й американской танковой дивизии движется по улице немецкого города в ходе маневров НАТО

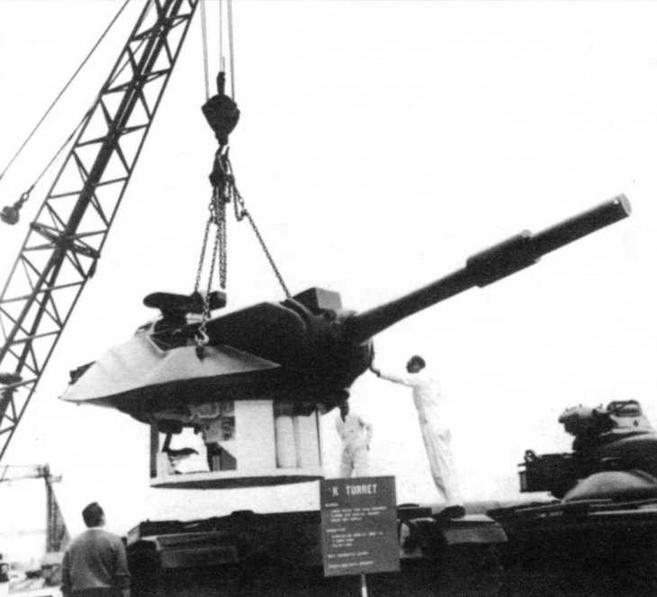

Установка башни «К» на усовершенствованный корпус танка М60

Танк М60А2 оснащается двухплоскостной системой стабилизации орудия и бесподсветочными приборами ночного видения.

Боекомплект к пушке/пусковой установке включает 13 ПТУР «Шиллела» и 33 152-мм выстрела. Вспомогательное вооружение аналогично танку М60А1: один пулемет калибра 12,7 мм установлен в командирской башенке и один 7,62-мм пулемет — в маске пушки.

Проблемы с башней «В» побудили инженеров фирмы «Крайслер» искать альтернативное решение. Выход виделся в адаптации башни «единого» американо-западногерманского танка МВТ70 к корпусу танка М60А1. Башня МВТ70 имела более удачную с точки зрения защищенности форму, а ее большие размеры и масса позволяли решить проблему чрезмерной отдачи; более того, допускалась установка 152-мм орудия ХМ 150 с более длинным стволом, за счет чего увеличивалось поражающее воздействие традиционного бронебойного снаряда. Одно время для пушки ХМ150 разрабатывались ядерные боеприпасы. Боекомплект к пушке состоял из 57 снарядов и 13 ПТУР. Установка башни «В» уменьшала массу М60А1 примерно на 2 т, в то время как монтаж башни от МВТ70, наоборот, увеличивал массу на добрых 800 кг.
