Изменения конструкции истребителя

Для каждого главного конструктора самолёта запуск его детища в серийное производство сродни выпуску его в свободное плавание. Начинается гигантский эксперимент. То, что предполагал конструктор, и то, что он придумал, начинает в большом объёме и более тщательно испытываться Природой. Самолёт начинает жить своей жизнью и диктовать конструктору, что ему делать.

Уже процесс производства первых десятков машин выявляет множество неудобных в изготовлении и слишком трудоёмких в сборке деталей и узлов. Конструкторов вызывают в цех, возникают жаркие дискуссии с мастерами, как улучшить технологичность конструкции. Самые сложные вопросы, по которым не удаётся договориться, выносятся на самый верх, в кабинет Александра Картвели.

Лётные испытания – самый серьёзный экзамен новому самолёту. Несколько месяцев Картвели не мог решить, как улучшить смазку вала высокооборотного турбокомпрессора на большой высоте. Она там испарялась. Во время длительных и тяжёлых переговоров с конструкторами «Дженерал Электрик» он узнаёт, что у них проходит испытания новый турбокомпрессор с электрическим управлением. Вскоре на серийные истребители устанавливали новые турбокомпрессоры с изменённой конструкцией узлов смазки, и проблема была решена.

Обсуждение технической проблемы

Некоторые характеристики «Тандерболта», выявленные в лётных испытаниях, главному конструктору очень хотелось бы изменить в лучшую сторону. Его тяжёлый истребитель мог сделать полный вираж только за 30 секунд, в то время как «Густав» Мессерсшмитта делал его за 20 и, естественно, с меньшим радиусом. То же касалось и скороподъёмности у земли. У Р-47В она была 10,7 м/с, а у Bf-109G – 17 м/с. Но Картвели понимал, что обойти лёгкий истребитель по этим характеристикам невозможно. Он работал над тем, как их улучшить.

Военные жаловались на плохой обзор вперёд, и Картвели решает поднять кабину пилота на 100 мм, хотя такое решение неминуемо увеличивает вредное сопротивление.

Весной 1942 года по заданию Картвели разрабатываются два серьёзных изменения конструкции истребителя – гермокабина и ламинарное крыло. Они реализуются путём доработки двух серийных машин в опытные. Турбонаддув давал «Тандерболту» уникальную возможность поражать цели на большой высоте, но там для комфорта лётчика кабину надо было герметизировать, наддувать и обогревать. Чертежи разработали и по ним доработали одну машину последней серии. Внешне ХР-47Е отличалась только формой фонаря кабины, герметизируемая откидная часть которого двигалась вверх на петле. Она успешно завершила всю программу лётных испытаний, но военные гермокабиной не заинтересовались и заказа не сделали.

Тандерболт» с пилонами под крыльями

С ламинарным профилем крыла было всё сложнее. НАКА рекомендовало и рекламировало его как многообещающую новинку для истребителей. Они разработали профиль, у которого теоретически переход с ламинарного обтекания на турбулентное происходит дальше от носка и сопротивление на малых углах атаки существенно меньше. Конструкторы из конкурирующей компании поверили и создали истребитель Р-51 «Мустанг» с ламинарным крылом.

Александр Картвели решил тоже попробовать. Спроектировали и построили новые крылья немного увеличенного размаха с ламинарным профилем и пристыковали их к фюзеляжу серийной машины. С ними опытный ХР-47F начал лётные испытания 17 сентября 1942 года. Наряду с некоторыми преимуществами на одних режимах полёта были выявлены существенные недостатки на других. Картвели взвесил все за и против, решил на своих истребителях во время войны крыло не менять.

Картвели очень внимательно отслеживает отчёты военных о боевом использовании и испытаниях его истребителей. Накопившиеся пожелания находят решение в изменениях чертежей для новой модификации Р-47D. Появились сообщения о частых случаях перегрева нижних цилиндров мотора – в нижней части юбки капота мотора появились две дополнительные створки. Военные рекомендовали усилить броневую защиту пилота – это было сделано.

Совещание Картвели с заказчиками у него на заводе

Кратковременное увеличение мощности двигателя за счёт впрыска водно-метаноловой смеси выглядело очень привлекательно. Картвели запускает отработку такой системы с лета 1942 года и держит её на контроле. Она внедрена в начале следующего года в серийное производство с машин пятой серии Р-47D-5-RE. Поставлялся специальный двигатель для впрыска R-2800-21W. Сразу за ним, подвинув маслобак, установили бак на 57 литров водно-метаноловой смеси. Впрыск поднимал мощность двигателя до 2300 л.с. С этой же пятой серии под фюзеляжем впервые начали монтировать универсальный бомбодержатель для сбрасываемого бака или бомбы 250 кг.

Для штурмовых операций нужна мощь удара. Какую бомбовую нагрузку может нести «Тандерболт»? Оказалось 1250 кг. Тогда Картвели даёт задание разработать конструкцию подкрыльевых пилонов для подвески бомб по 500 кг или подвесных баков. Пилоны установили с внешней стороны отсеков вооружения, усилив в этом месте крыло. Это изменение конструкции было внедрено с пятнадцатой серии Р-47D.

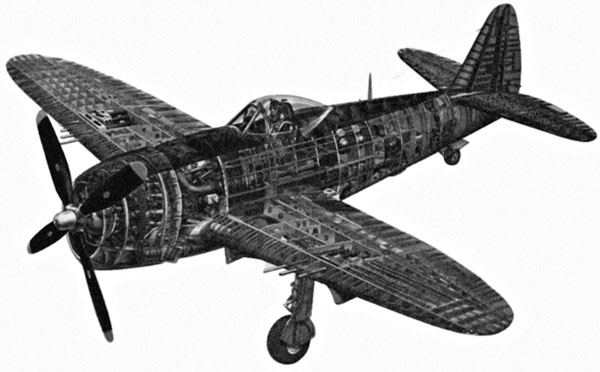

Изменённая конструкция истребителя «Тандерболт»

Наиболее заметное изменение конструкции истребителя связано с новой каплевидной формой фонаря кабины. Инициативу проявили военные. Лётчики жаловались, что в обзоре назад существующий фонарь создаёт «мёртвую зону». Американские военные механики на технической базе в Англии заменили фонарь кабины «Тандерболта» на каплевидный фонарь английского истребителя «Тайфун» Мк1. Отчёт о полётах истребителя с новым фонарём и хвалебные отзывы боевых лётчиков прислали Картвели.

Александру Михайловичу очень не хотелось расставаться с фонарём, переходящим в гаргрот. Такую форму они нашли ещё вместе с Северским. Она обеспечивала минимальное сопротивление. Но сейчас, когда на его истребителях пилоты вступают в смертельные схватки, их безопасность важнее небольшого снижения скорости истребителя из-за увеличенного сопротивления каплевидного фонаря. Он распорядился выпустить чертежи нового фонаря и фюзеляжа, доработать одну серийную машину и испытать её. На эту работу военные выдали соответствующий контракт и одобрили конструкторское решение.

Гаргрот хвостовой части фюзеляжа убирался. Остекление сдвижной части фонаря штамповалось из целого листа плексигласа, и лётчик получил отличный обзор назад. Козырёк фонаря теперь имел наклонное лобовое бронестекло.

В июле 1943 года опытный истребитель ХР-47К с каплевидным фонарём кабины начал программу лётных испытаний. Как и предполагал Картвели, максимальная скорость истребителя снизилась почти на 30 км/ч, но зато лётчику было удобнее воевать. Начиная с 25-й серии все последующие «Тандерболты» будут иметь каплевидные фонари кабины.

Теперь производственная модель истребителя Картвели окончательно определилась.
