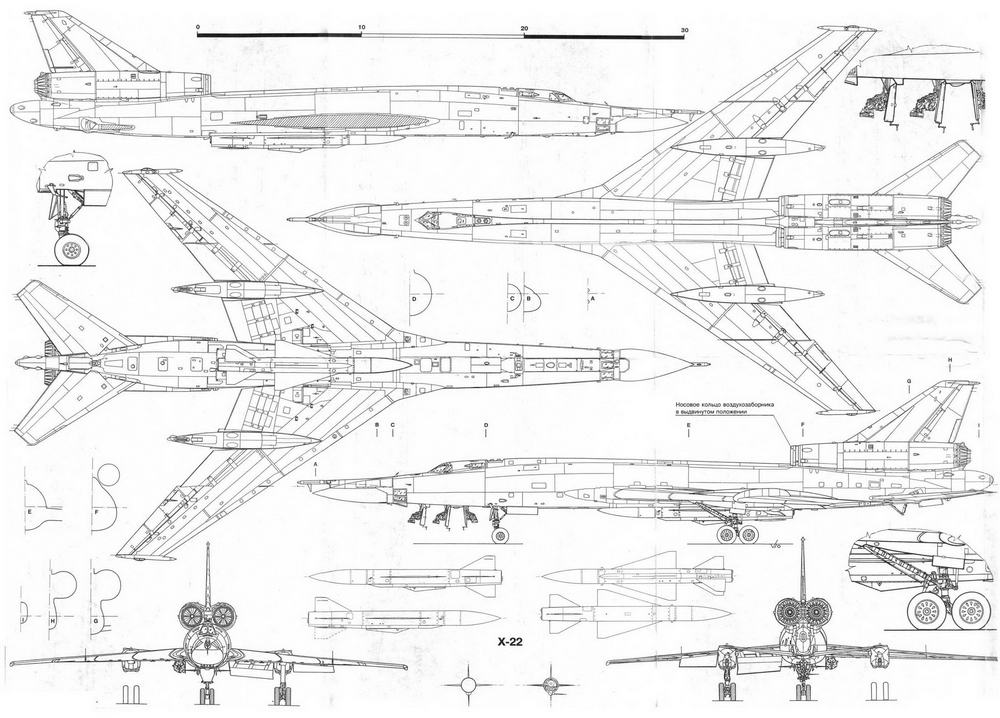

Приложение: чертежи Ту-22

Краткое техническое описание Ту-22

Ту-22 - двухдвигательный цельнометаллический среднеплан. Планер изготовлен из алюминиевых сплавов, в основном из Д-16АТВ, АК-8 и В-95. Ряд узлов и агрегатов - из сталей ЗОХГСА и 27ХГСНА и магниевого сплава МЛ5-Т4. Неметаллические материалы применены в обтекателях антенн РЛС и РЭО, остеклении кабины и т.п.

Фюзеляж полумонококовой конструкции (85 шпангоутов) технологически разделен на пять отсеков. В негерметичном отсеке Ф1 (до шп.1) расположена часть блоков РЛС. Снизу ^ отсек закрыт стеклопластиковым обтекателем антенны РЛС. В герметичном отсеке Ф2 (шп. 1-13) находятся кабины экипажа, который состоит из трех человек. Впереди-снизу - штурман (навигация и наступательное вооружение, в разведварианте - фотооборудование), за ним, выше, спиной друг к другу - пилот и воздушный оператор (системы обороны, связь и энергетика). На Ту-22У вместо кабины оператора организована кабина пилота-инструктора. В негерметичном отсеке ФЗ (шп. 13-33) размещаются: ниша передней ноги шасси, топливные баки №№1 и 2, фоторегистраторы АРА-34-ОК, спасательная лодка (по правому борту), блоки радиосвязного и агрегаты общесамолетного оборудования. В средней части отсека Ф4 (шп. 33-60) - центроплан крыла (с топливным баком №4), а над ним - топливный бак №3. За центропланом находится грузовой отсек (длина 6920 мм, ширина 1360 мм, высота 1950 мм), в котором, в зависимости от модификации, размещается вооружение или целевое оборудование. В отсеке Ф5 (шп. 60-85) находятся топливные баки №№ 5, 6, 7, тормозной парашют, агрегаты системы управления самолетом, убираемая подфюзеляжная опора и кормовая стрелковая установка. К Ф5 крепится вертикальное оперение и гондолы двигателей, а также горизонтальное оперение.

Крыло - стреловидное с корневым наплывом, двухлонжеронное, кессонной конструкции. Стреловидность по линии 25% хорд - 52⁰14'30'’, удлинение (без учета наплывов)

- 3,7, сужение - 3,68, угол поперечного «/»-минус 2,5°, угол установки - +1°. Крыло имеет постоянную по размаху относительную толщину - 6%, корневой профиль П-60, концевой

- СР-8. На верхней поверхности расположены аэродинамические гребни, а в законцовках - противофлаттерные грузы (до 35-й серии выпуска). Технологически разделено на пять агрегатов: центроплан, левую и правую внутреннюю и левую и правую внешнюю части консолей. Механизация состоит из внешней и внутренней секций закрылков, отклоняющихся на угол до 35°. Начиная с 24-й серии выпуска, в их внутренних секциях выполнены фиксированные щели, с 1965 г. внешние секции переделаны в элерон-закрылки с углами поворота от +16° до -6°. Элероны оснащены триммерами-сервокомпенсаторами с осевой компенсацией и отклоняются на Т24°.

Хвостовое оперение выполнено по нормальной схеме. ГО -цельноповоротное, двухлонжеронное, кессонной конструкции. Угол стреловидности по 25% хорд 55°, поперечного «V» - 5°. Угол отклонения вверх +1°, вниз -19°. Вертикальное - двухлонжеронное, кесонной конструкции, стреловидностью 56°. Руль направления отклоняется на *25° и оснащен триммером.

Шасси - убираемое, трехстоечное, имеет дополнительную хвостовую опору без колеса. База шасси - 14,65 м, колея - 9,12 м. Передняя опора - управляемая, имеет два нетормозных колеса К2-1009 (1000 х 280 мм), убирается по потоку. Основные опоры оснащены четырехколесными тележками с тормозными колесами КТ-76/49 (1160 х 280 мм). Для сокращения пробега служат два тормозных парашюта, выпускаемых на скорости не выше 350 км/ч. Ддля уменошения разбега возможно применение стартовых ракетных ускорителей СПРД-63 тягой по 3500-5500 кгс каждый.

Силовая установка состоит из двух турбореактивных двигателей РД-7М2 тягой по 11000 кгс на номинальном и 16500 кгс на форсажном режимах. Двигатели являются развитием ТРД ВД-7М, которыми Ту-22 оснащались до 1965 г. Запуск осуществляется с помощью турбостартера ТС-29 (на самолетах с ВД-7М - электростартера-генератора СТГ-18ТБП). Воздухозаборники двигателей нерегулируемые. При работе на режиме малого газа носовое кольцо воздухозаборника с помощью электромеханического привода выдвигается вперед нз 188 мм, образуя щели дополнительного забора воздуха.

Топливо размещается в 32 резиновых непротектированных баках в фюзеляже и кессоне крыла. Его максимальный запас 54700 л (около 44,3 т). Из них в кессоне - 9400 л. Топливом служит авиационный керосин Т-1 или ТС-1, а для турбостартера- бензин Б-70. Централизованная заправка производится через горловину на левой консоли крыла. При необходимости уменьшения посадочного веса через специальные клапаны под крылом и хвостовой частью фюзеляжа за 15 минут может быть слито около 28 т топлива. На Ту-22РД/КД/УД/ПД/РДК/РДМ установлена система дозаправки в воздухе, включающая пневматически «выстреливаемую» штангу топливоприемника и дополнительные агрегаты перекачки топлива.

Системы и оборудование. Гидросистема состоит из двух основных, дублирующих друг друга, и одной аварийной систем, обеспечивающих работу гидроусилителей управляющих поверхностей, уборку и выпуск стоек и торможение колес шасси, открытие и закрытие створок грузоотсека. Основные системы запитываются двумя насосами НП-43, поддерживающими рабочее давление гидрожидкости АМГ-10 в пределах 210 г/кв.см. Аварийная гидросистема работает от двух турбонасосов АТН-15, выпускаемых в поток в месте стыка крыла с фюзеляжем. Для стеклоочистителя фонаря имеется отдельный гидропривод, обслуживаемый насосом НП-48.

Пневмосистема служит для: управления противообледенительной системой двигателя и воздухозаборника, наддува отсеков с блоками радиоэлектронной аппаратуры, аварийного открытая входных люков экипажа и отклонения штурвала и педалей при катапультировании, наддува герметизирующих камер кабины, управления механизмами заслонок обдува агрегатов двигателей, управления лентами перепуска воздуха на двигателях, выпуска турбонасосов запитки 3-й гидросистемы, открытия замков створок контейнера и сброса тормозных парашютов, открытия клапанов аварийного слива топлива. Рабочее давление 150 кг/кв.см создается двумя насосами АТ-150МД, расположенными на двигателях, а в аварийной ситуации - от десяти баллонов со сжатым воздухом.

Электросистема служит для выпуска и уборки закрылков, управления стрелковой установкой и замками бомбодержателей, работы пилотажно-навигационного, связного, общесамолетного и специального оборудования, а также для аварийного открытия створок грузоотсека. Она состоит из систем.

- постоянного тока напряжением 27В, вырабатываемого генераторами ГС-18ТП (СТГ-18ТБП на Ту-22 с двигателями ВД-7М). В аварийной ситуации - двумя аккумуляторами 12САМ-55;

- переменного однофазного тока напряжением 115В и частотой 400 Гц с преобразователями ПО-6000, ПО-500 и ПО-500Л;

- переменного трехфазного тока напряжением 36В и частотой 400 Гцс преобразователями ПТ-1000ВС и ПТ-200Ц;

- переменного трехфазного тока напряжением 200В и частотой 366-580 Гц с генераторами СГС-30-8.

Система управления (СУ). Для привода руля направления служит гидроусилитель РП-23У, а для элеронов - РП-22У. Стабилизатор приводится РП-21А и аварийно может управляться с помощью электромеханизма МУС-6. Выпуск-уборка закрылков производится с помощью электромеханизма МПЗ-16. Для имитации аэродинамической нагрузки на штурвале по мере отклонения в СУ введены два пружинных загружателя. Триммирование усилий от пружинных загружателей производится с помощью электромеханизма. Для гашения произвольных колебаний самолета использованы демпферы: ДТ-105А (горизонтальное оперение) и Д-2К-115 (элероны).

Пилотажно-навигационное оборудование позволяет выполнять полеты в различных метеоусловиях днем и ночью, в том числе в автоматическом режиме с помощью автопилота АУ-105А. Включает в себя: систему ближней навигации РСБН-2С, доплеровский измеритель скорости и сноса ДИСС-1, радиокомпасы АРК-11 и АРК-92, радиовысотомер малых высот РВ-УМ, радиовысотомер больших высот РВ -25А, систему слепой посадки СП-50 и бортовые самописцы КРП-Ф, ГРП-2 и МРП-56П.

Радиосвязное оборудование состоит из: бортового переговорного устройства СПУ-7, радиостанций Р-802Г, Р-836 и Р-847, приемника Р-876 и аварийной радиостанции Р-851. Система госопознавания состоит из автоответчика СРЗО-2М с антеннами на фюзеляже и обтекателях на законцовках крыла. Для оповещения об облучении РЛС служит станция СПО-3 с антеннами на нижней поверхности крыла и гондолах шасси.

Навигационно-бомбардировочный комплекс Ту-22Р/П/У включает в себя: радиолокационный бомбардировочный прицел « Рубин -1 А», электрически связанный с ним навигацион - но-бомбардировочный автомат, оптический бомбардировочный прицел ОПБ-15А, электрический автопилот АП-7МЦ, курсовую систему КС-6А, звездно-солнечный ориентатор БЦ-63А, централь скорости и высоты ЦСВ-1М, элементы пилотажно- навигационного оборудования ДИСС-1, РВ-25А и АРК-11. Автопилот может работать в диапазоне высот от 0 до 14000 м и скоростей от 300 до1600 км/ч. На Ту-22К взамен РЛС «Рубин-1 А» установлена РЛС «ПН», служащая для наведения на цель крылатой ракеты Х-22.

Система кондиционирования воздуха (СКВ) служит для обеспечения комфортных условий работы экипажа и функционирования некоторых блоков РЭО. Отбор воздуха для СКВ осуществляется от двух маршевых двигателей (расход 1000 кг/час).

Система аварийного покидания включает: катапультируемые вниз кресла К-22 (минимальная высота безопасного катапультирования 230-245 м в горизонтальном полете и 340 м при планировании с выключенными двигателями), аварийные форточки летчика и верхние люки штурмана и оператора. Последние служат для эвакуации из самолета при посадке с убранным шасри. Летчик также может пролезть в кабин/ штурмана и воспользоваться его аварийным люком.

Вооружение самолета в зависимости от модификации и варианта использования включает: стрелковую установку ДМ-20 с пушкой Р-23, управляемую с помощью радиолокационного прицела ПРС-3 «Аргон-2» и телевизионного прицела ТП-1, авиабомбы или крылатую ракету Х-22, фотоаппаратуру либо аппаратуру постановки радиоэлектронных помех. Ту-22У оснащался только бомбардировочным вооружением.

Ту-22К, Ту-22Р и Ту-22П могут быть переоборудованы в бомбардировщик. При этом на первом из них демонтируется балочный держатель ракеты, на Ту-22Р - фотооборудование, а на Ту-22П - спецоборудование РЭБ. В зависимости от конкретной задачи в грузовом отсеке устанавливаются различные типы бомбодержателей. Нормальная нагрузка составляет 3 т, перегрузочная - 9 т. Самолет может брать одну авиабомбу ФАБ-9000М-54 или ФАБ-3000М-54, до 24 шт. ФАБ-250М-54 или ОФАБ-100, 18 шт. ФАБ-500М-54 или 12 шт. ФАБ-500М-62, 6 шт. ФАБ-1500М-54. С установленным в грузоотсеке автоматом постановки помех АПП-22 (сброс отражателей) Ту-22К и Ту-22Р * югут применяться как самолеты РЭБ.

Самолеты поздних серий вместо хвостовой стрелковой установки оснащались станцией постановки активных радиопомех СПС-151 (на ряде машин СПС-152 или СПС-153). В конце 70-х - начале 80-х гг. на ряде самолетов в гондолах шасси установили блоки ложных тепловых целей АСО-2И.

Тактико-технические характеристики вариантов Ту-22

Характеристики «105» (расчетные) «105А» Ту-22Р Ту-22КД Длина, м 41,92 41,6 41,6 42,6 ¹⁾ Размах крыла, м 23,74 23,17 23,17 23,17 Высота, м 10,99 10,13 10,13 10,13 Площадь крыла, м.кв 166,6 162,25 162,25 162,25 Тип двигателей ВД-7М РД-7М2 Взлетная тяга, тс 2x16 2 х 16,5 Максимальная взлетная масса, т 80 85 92* 92 ²⁾ Расчетная посадочная масса, т — — 60 60 ³⁾ Масса вооружения, т 4) 3-6 3-9 3-9 5,7 ⁵⁾ Дальность полета, км 5800 5850 5650 4400 ⁶⁾ Практический потолок, м 13600 14700 13500 13300 Максимальная скорость полета, км/ч 1450 1510 1410 ⁷⁾ 1600 1610 ⁸⁾ Длина разбега (без ускорителей), м 2250 1950 2830 2300 2700 Длина пробега (с тормозным парашютом), м 1420 1370 1700 1600 1900 Взлетная скорость, км/ч — — 410 410 Посадочная скорость, км/ч — — 330 330

1) Со штангой ПВД.

2) Со стартовыми ускорителями - 94 г.

3) С ракетой Х-22.

4) Без учета боекомплекта пушки

5) В варианте бомбардировщика - 3 - 9 т.

6) С одной дозаправкой в воздухе - 6150 км.

7) На самолетах без элерон- закрылков.

8) С ракетой Х-22 - 1550 км/ч.
