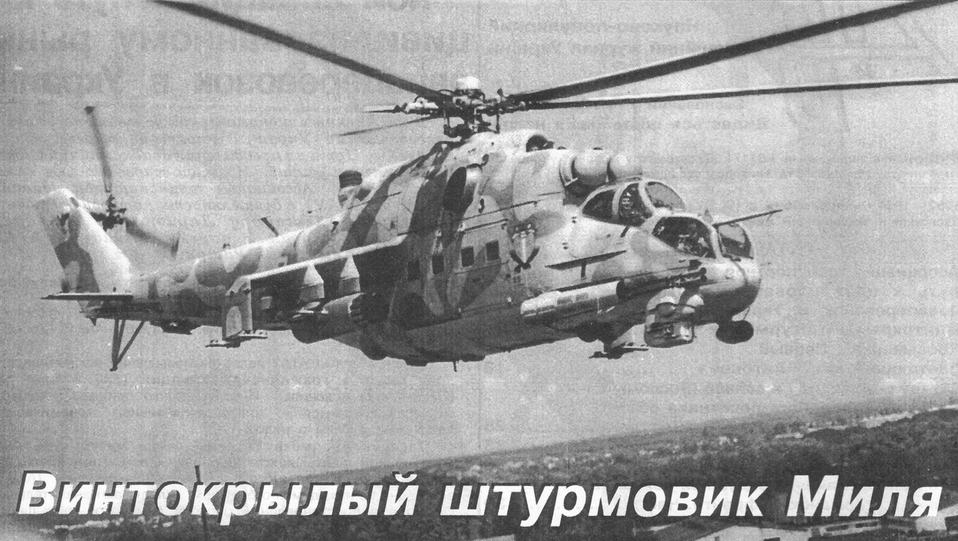

Винтокрылый штурмовик Миля

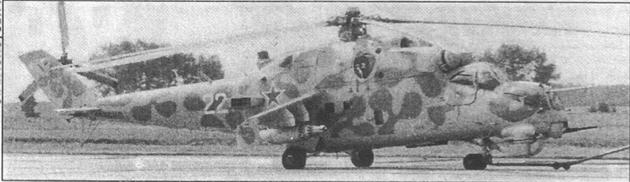

Ми-24П (борт 77) отдельной вертолетной эскадрильи Национальной гвардии Украины, командир экипажа м-р С.Г.Марюхин. Май 1996 г.

Автор выражает глубокую признательность сотрудникам ОКБ им. М.Л. Миля, оказавшим помощь при подготовке статьи, в том числе: И.Т. Климову, М.Н. Тищенко, В.Н.Четкину и Е. В. Яблонскому.

Выдающийся деятель советского вертолетостроения генеральный конструктор Михаил Леонтьевич Миль, изучая историю военного искусства, обратил внимание на то, что еще с древних времен существовала тенденция повышения мобильности и боевой оснащенности сухопутных войск. Очередным шагом на этом пути стала разработка в 60-е гг. боевых машин пехоты, оснащенных, в отличие от безоружного автомобиля и легковооруженного бронетранспортера, целым комплексом многоцелевого вооружения. Дальнейшее повышение мобильности сухопутных войск Миль видел в переходе на «воздушные БМП», т.е. хорошо вооруженные транспортно-боевые вертолеты с высокими ЛТХ и боевой живучестью, предназначенные для перевозки и огневой поддержки стрелкового отделения.

В то время идея аэромобильности войск была очень модной и широко обсуждалась в специальной литературе. Большое влияние на Миля оказала вышедшая в 1957 г. книга американского генерала Монтросса «Воздушная кавалерия». Развернутые в ней перспективы развития армейской вертолетной авиации черет некоторое время получили воплощение в американской программе UTTAS (многоцелевого тактического транспортного авиационного средства), своего рода «летающего бронетранспортера». В отличие от этой концепции, требовавшей дополнения «летающим танком», создававшимся по программе ААН (усовершенствованного боевого вертолета), советским авиаконструктором в первой половине 60-х гг. была разработана совершенн оригинальная система, совмещающая обе концепции в однок^ аппарате. В те годы вертолета, способного перевозить отделение солдат, в советских десантно-штурмовых бригадах не было, т.к. Ми-4 в скором времени подлежал списанию, Ми-2 оказался неудачным, а от создания Ми-22 (своего рода аналога «Ирокеза») отказались в пользу более тяжелого и хорошо вооруженного аппарата. Предполагалось, что новая машина станет основным армейским вертолетом СССР на ближайшие десятилетия.

Нечто подобное предлагала фирма И.И.Сикорского, разрабатывая свой S-67. Но в США уже было развернуто крупносерийное производство удачного легкого вертолета UH-1 «Ирокез», и другого средства перевозки отделения солдат не требовалось. Поэтому американцы предпочли дополнить «Ирокез» ударным вертолетом АН-1 «Кобра», заменив в дальнейшем их дуэтом UH-60 «Блэк Хок» и АН-64 «Апач».

В ОКБ Миля был накоплен немалый опыт постройки вооруженных вертолетов, и главный конструктор уверенно предложил свою концепцию командованию Вооруженных Сил Советского Союза. У него нашлись союзники из числа молодых военных теоретиков из научно-исследовательских институтов ВВС и Академии Сухопутных войск. Но были и противники, в основном высокопоставленные чиновники Министерства обороны во главе с министром маршалом Р.Я.Малиновским, предпочитавшие боевым вертолетам более традиционные средства вооруженной борьбы. В 1967 г. Миль сумел уговорить относившегося с пониманием к идее вооруженного вертолета первого заместителя министра маршала А.А.Гречко провести поданной проблеме научно-технический совет. Выступая перед членами НТО, главный конструктор использовал впечатляющие плакаты, подготовленные его сотрудниками. Он подробно осветил все основные вопросы, столь детально вникая в сугубо военные проблемы, что даже благожелательно относившийся к нему Гречко не выдержал и попросил Михаила Леонтьевича оставить хоть что-нибудь для изучения военным специалистам. Их отзывы были самыми различными, в том числе и резко негативными. Так, начальник Главного политуправления генерал армии А.А.Епишев заявил: «Нужно посадить главного конструктора на вертолет и отправить на нем повоевать, чтобы он сам убедился, какую ерунду предлагает». Но в целом предложение Миля было одобрено, в чем большую роль сыграла поддержка начальника ЦНИИ-30 генерала Молоткова. ОКБ получило задание готовить техническое предложение по новому вертолету.

ОКБ очень быстро подготовило два техпредложения. Первое - по семитонному вертолету с одним двигателем ТВЗ-117, и второе - по вертолету массой в 10,5 т с двумя такими же двигателями. ОКБ Н.И.Камова, подключившись к программе, предложило более дешевое решение: вооруженный вариант уже широко применявшегося на флоте корабельного Ка-25.

Работы по оснащению этого аппарата различными системами вооружения, в том числе и ракетами класса «воздух-земля», уже давно велись на Ухтомском вертолетном заводе. Некоторые военные специалисты склонялись к предложению Камова, но в конечном счете возобладало решение оснастить отечественные Вооруженные Силы более новым и мощным боевым средством. Свою роль сыграл и больший опыт ОКБ Миля в создании вооруженных вертолетов для армии.

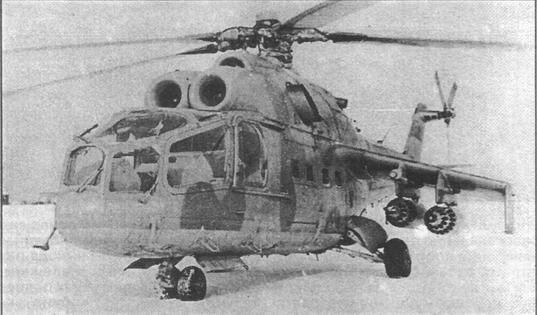

Первый прототип Ми-24

Рекордный вертолет А-10

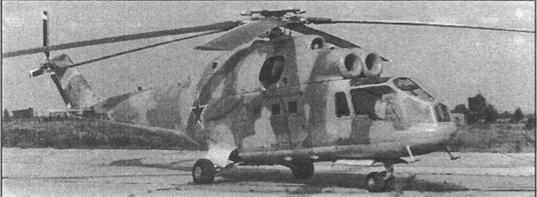

Ми-24А ранних серий выпуска

Учебно-боевой вертолет Ми-24У

Окончательный выбор пал на двухдвигательный вариант, который мог нести большую боевую нагрузку и имел лучшие ЛТХ. Военные оценили его положительно, но потребовали заменить предложенную ОКБ пушку ГШ-23 на высокотемпный крупнокалиберный пулемет и предусмотреть в качестве основного противотанкового средства не реально существовавшие управляемые ракеты, а еще только разрабатывавшийся перспективный комплекс со сверхзвуковой ПТУР «Штурм» и полуавтоматическим наведением. Вертолет должен был оснащаться новым прицельным комплексом, включавшим стабилизированный прицел оператора, автоматический прицел летчика и лазерный дальномер. По мере разработки предусматривалось оборудовать вертолет круглосуточными обзорно-прицельными системами и элементами обороны от средств поражения.

По сравнению с вертолетами другого назначения боевой должен иметь большие скорости горизонтального полета и лучшие маневренные характеристики для скрытного подхода к цели и сокращения времени пребывания под огнем противника. Основной задачей при создании такой машины стало получение следующих данных: максимальная скорость не менее 320-350 км/ч, статический потолок 1500-2000 м при повышенной температуре наружного воздуха и максимальная перегрузка 1,75д при скоростях 100-250 км/ч. Задача достижения конкретных показателей боевой живучести и эффективности не ставилась, т.к. в то время представления о них были еще весьма смутными.

Рабочее проектирование вертолета, впоследствии получившего название Ми-24, началось в июне 1968 г., сразу же после выхода совместного постановления ЦК КПСС и Совета Министров. Общее руководство всеми работами по вертолету осуществлял лично М.Л.Миль, а после его смерти - новый генеральный конструктор М.Н.Тищенко. Непосредственно возглавлял создание новой машины заместитель главного конструктора Вячеслав Александрович Кузнецов, один из старейших советских вертолетостроителей.

Проектирование и постройка велись быстрыми темпами, и уже летом 1969 г. первый опытный экземпляр вертолета был собран. Этому способствовало смелое решение Миля полностью или частично унифицировать значительную часть наиболее сложных и ответственных агрегатов нового вертолета с уже отработанными на Ми-8 и Ми-14. Такой подход должен был обеспечить определенные выгоды и в процессе серийного производства, а также в эксплуатации. Прежде всего нашли применение: двигатели, втулка и лопасти несущего винта, рулевой винт, автомат перекоса, главный редуктор и трансмиссия. Однако как ни старались добиться полной унификации - это не удалось. Например, лопасти несущего винта сделали короче.

Компоновка вертолета отвечала его назначению. Ми-24 имел классическую одновинтовую схему с пятилопастным несущим и трехлопастным рулевым винтами. Прямое крыло служило не только для подвески вооружения, но и создавало в установившемся полете 19-25% суммарной подъемной силы. Вертолет имел хорошо обтекаемые аэродинамические формы. Особое внимание при проектировании было обращено на снижение лобового сопротивления, площадь эквивалентной пластинки миделя вертолета в транспортном варианте составила 2-2,15 кв.м, а в боевом - 2,75 кв.м (у Ми-8 - 3 кв.м).

Отличительной чертой компоновки Ми-24 является наклон вправо от вертикального положения на два с половиной градуса вала несущего винта вместе с силовой установкой , что вызвано стремлением повысить точность стрельбы из неподвижного оружия. Дело в том, что характерными особенностями динамики полета вертолетов являются висение с небольшим креном и полет с небольшим скольжением, вызванные необходимостью балансировки боковой составляющей тяги рулевого винта. Благодаря наклону вала крен и скольжение вертолета на всех режимах полета получились минимальными: крен - 0,5-1,5°, скольжение - ±1°. Для разгрузки рулевого винта при полете на большой скорости концевая балка имела относительно большую площадь (2,8 кв.м) и несимметричный профиль. На максимальной скорости киль создавал две трети боковой силы, необходимой для уравновешивания реактивного момента несущего винта.

В единой кабине экипажа размещались: стрелок-оператор и за ним с некоторым смещением влево летчик. В ОКБ этот тип кабины получил название «веранда». В задачу оператора входило обнаружение и распознавание цели, управление подвижной пулеметной установкой, пуск и наведение противотанковых ракет, сброс бомб. На случай выхода из строя летчика рабочее место оператора оборудовали вторым управлением. Летчик мог вести огонь из неподвижного оружия на подкрыльевых подвесках и фиксируемого по оси вертолета носового пулемета. Кабина экипажа защищалась боковыми броневыми листами, включенными в силовую схему фюзеляжа, лобовым пуленепробиваемым стеклом и бронированным сиденьем летчика. Кроме того, броню включили и в капоты силовой установки. Предусматривалось использование экипажем касок и бронежилетов.

В средней части вертолета разместили грузовую кабину на 8 десантников, оборудованную двустворчатыми открываемыми вверх и вниз дверями на бортах. Нижняя створка содержала ступеньки. Открывающиеся окна оснастили шкворневыми установками, позволявшими десантникам вести огонь из штатного оружия. Все кабины образовали герметичный отсек, оборудованный системой кондициониоования воздуха с небольшим избы точным давлением для безопасности при полете над зараженной местностью. Грузовая кабина оборудовалась бортовой стрелой с электролебедкой и могла использоваться для эвакуации раненых и перевозки грузов до 1500 кг. Негабаритные грузы весом до 2500 кг могли перевозиться на внешней подвеске. Ми-24 имел убираемое в фюзеляж шасси, ниши которого закрывались створками.

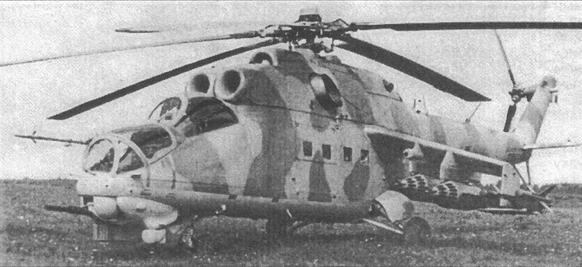

Первый прототип Ми-24Д имел толкающий рулевой винт

Ми-24Д ВВС Чехии. На вертолете открыты капоты двигателей, редуктора, отсека ВСУ, а также двери грузовой и пилотской кабин

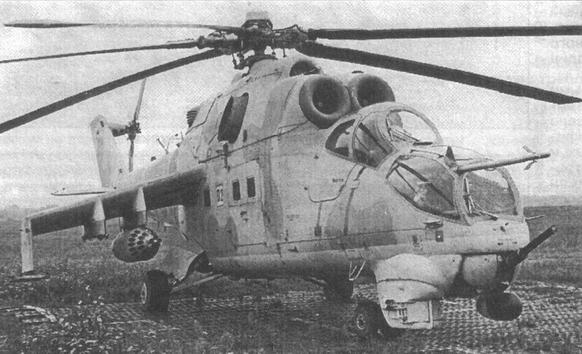

Серийный Ми-24В

В хвостовом отсеке фюзеляжа располагалось электро- и радиооборудование. Ми-24 был оснащен автопилотом, малогабаритной гировертикалью и курсовой системой, доплеровским измерителем скорости и угла сноса, автоматическим планшетом, радиосистемой ближней навигации с антеннофидерной системой и др. Управление вертолетом - механическое при помощи четырех гидроусилителей на общей плите, установленной на главном редукторе. Управление стабилизатором связано с управлением шагом несущего винта. Гидросистема состояла из трех отдельных систем: основной, дублирующей и вспомогательной.

Опробованный на Ми-14 новый двухвальный двигатель ТВЗ-117 главного конструктора С.П.Изотова был в то время одним из лучших и не уступал по своим показателям зарубежным образцам. Он имел взлетную мощность 2200 л.с., номинальную -1700 л.с., удельный вес 0,117 кг/л.с. и удельный расход 0,23-0,265 кг/л.с.-час. В случае остановки одного из двигателей другой автоматически переходил на взлетный режим. Топливная система состояла из пяти мягких протектированных баков емкостью 2125 л. Питание не прерывалось при повреждении любого из баков. В перегоночном варианте внутри грузовой кабины предусматривалась установка двух металлических баков емкостью 1630 л.

Ми-24 построили значительно раньше, чем вооружение, под которое он разрабатывался. Ввиду неготовности комплекса «Штурм» и высокотемпного пулемета Миль решил установить на первых образцах боевого вертолета оружие комплекса К4В, хорошо зарекомендовавшее себя на вооруженных модификациях Ми-4 и Ми-8. На съемные рамы, установленные на фюзеляже под дверями грузовой кабины, Ми-24 получил по паре ПТУР 9М17 противотанкового комплекса «Фаланга-М» с ручной системой наведения. Оператор осуществлял его с помощью танкового визира 9Ш121, имевшего телескопическую оптику с кратностью 8, и радиокомандной линии управления. В носу Ми-24 была смонтирована подвижная пулеметная установка НУВ-1 с крупнокалиберным пулеметом А-12,7 и простейшим коллиматорным прицелом. К четырем балочным держателям, установленным по два под каждой консолью крыла, могли крепиться: блоки НАР по 32 ракеты С-5 в каждом, бомбы калибром по 100 и 250 кг или по одному баку с горючей жидкостью. Оператор имел бомбовый прицел ОПБ-1Р. Летчик для стрельбы НУР пользовался коллиматорным прицелом ПКВ.

Программа заводских испытаний Ми-24 началась 19 сентября 1969 г. с первого висения, выполненного летчиком-испытателем Г.В.Алферовым. Этот экземпляр, как и второй, собранный на опытном производстве Московского вертолетного завода (МВЗ), использовался только для летных испытаний. Вслед за ними была заложена опытная серия из 10 вертолетов: 5 - на МВЗ, 5 - на Арсеньевском машиностроительном заводе «Прогресс» (из последних машина №1 предназначалась для ресурсных испытаний). На них были выполнены все заводские исследования по программам испытаний Ми-24. Кроме Алферова, в полетах 'чествовали летчики Г.Р.Карапетян и М.Материа 1ьный, бортмеханики В.Тарабухин и Ф.Новиков. Ведущим инженером по летным испытаниям был назначен Б.В.Смыслов. Во время одного из первых показов Ми-24 командованию ВВС произошла трагедия. Пилотировавший вертолет М.Материальный хотел как можно эффектнее продемонстрироватъ его генералам, но допустил ошибку, и машина рухнула на душевую соседней с МВЗ текстильной фабрики. Летчик и находившиеся на борту В.Тарабухин и Б.Смыслов погибли.

Государственные испытания начались в июне 1970 г. и продолжались полтора года. Они велись интенсивно, иногда с участием 16 машин одновременно, и в целом подтвердили расчетные данные. В варианте боевого вертолета, т.е. только с вооружением, без десанта, Ми-24 при нормальной взлетной массе 11 т имел максимальную скорость 320 км/ч и крейсерскую - 270 км/ч, а в транспортном - 340 км/ч и 280 км/ч соответственно. Большой избыток мощности на скоростях 100-200 км/ч обеспечил вертикальную скороподьемность до 16 м/с и разгон с ускорением 3-3,5 м/с². В случае отказа одного из двигателей вертолет мог продолжать полет на другом в течение часа. В условиях MCA статический потолок вне влияния земли составил 1400 м, а практический - 4950 м. Дальность полета - 450 км, перегоночная -1000 км. При скоростях полета 100-250 км/ч обеспечивалась вертикальная перегрузка 1,75д при нормальной взлетной массе. В ходе испытаний Ми-24 был успешно решен ряд проблем прочности и ресурса, приняты меры, направленные на исключение повышенных вибраций. Несмотря на значительное увеличение по сравнению с Ми-8 скоростей полета, уровень вибраций фюзеляжа оказался относительно не высок.

Носовая часть Ми-24Д

Носовая часть Ми-24В

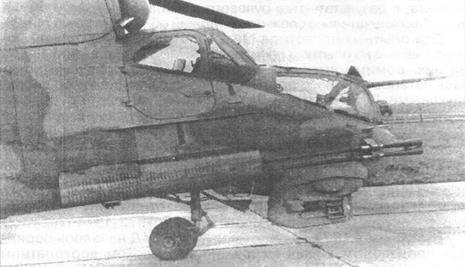

Носовая часть Ми-24П

Носовая часть Ми-24ВП

Однако испытатели встретились и с рядом проблем, потребовавших внесения существенных изменений в конструкцию вертолета. На скоростях свыше 200 км/ч с выключенным автопилотом при наличии внешних возмущений Ми-24 был склонен к незатухающим или слабозатухающим колебаниям по курсу и крену (типа «голландский шаг»), что заставляло летчиков постоянно вмешиваться в управление. Для улучшения боковой устойчивости конструкторами было принято решение установить крыло с отрицательным поперечным «V». Выяснилось также, что размещение ПТУР на фюзеляже является неудачным, т.к. при стрельбе НАР существует опасность их соприкосновения. В связи с этим узлы навески ПТУР перенесли на специальные пилоны, установленные на законцовках крыла, которое таким образом получило свой характерный силуэт.

Новое крыло впервые было установлено в конце 1970 г. на двух доработанных на МВЗ прототипах, отличавшихся также удлиненной кабиной экипажа. Последнее решение было вызвано тем, что прежняя кабина оказалась слишком тесной для размещения в ней высокотемпного пулемета и новой прицельной системы «Радуга-Ф», предназначенной для полуавтоматического наведения ПТУР. Однако из-за задержки с доводкой нового вооружения первые серийные Ми-24 строились с комплексами «Фаланга-М» и пулеметом А-12,7. Они поступили в войска под названием Ми-24А.

«Двадцатьчетверки» первой серийной модификации строились в Арсеньеве в течение 5 лет. Всего построили около 250 Ми-24А. Некоторое количество вертолетов было выпущено в учебном варианте Ми-24У, прошедшем испытания в 1972 г. От боевого этот вариант отличался отсутствием носового пулемета, вместо которого в передней кабине летчика-инструктора были установлены полноценный комплекс пилотажно-навигационного оборудования и стандартные рычаги управления. На Ми-24А прошли подготовку летные экипажи и наземный персонал. Приобретенный ими опыт послужил дальнейшему совершенствованию вертолета, повышению его надежности и эффективности.

В период развертывания серийного производства ОКБ продолжало совершенствовать вооружение вертолета. Новая опытная модификация получила название Ми-24Б. От Ми-24 и Ми-24А она отличалась подвижной пулеметной установкой УСПУ-24 с высокотемпным (4000-4500 выстр/мин) пулеметом ЯКБ-12,7 (Якушев-Горзов), управляемой дистанционно с помощью прицельной станции КПС-53АВ. В состав системы подвижного стрелкового вооружения (СПСВ-24) вошел аналоговый вычислитель, сопряженный с системой бортовых датчиков параметров, благодаря чему поправки при стрельбе установка вводила автоматически. Кроме того, на Ми-24Б был установлен противотанковый комплекс «Фаланга-П» с системой наведения «Радуга-Ф». Это повысило вероятность попадания ракет в цель в 3-4 раза. Гиростабилизированный прибор наведения позволил вертолету маневрировать в пределах ±60° по курсу в процессе наведения ракеты на цель, что существенно повысило его боевую эффективность.

Опытные Ми-24Б успешно прошли в 1971-1972 гг. первый этап испытаний, но их доводка была остановлена. Опыт эксплуатации Ми-24А в частях выявил серьезный недостаток - неудовлетворительный обзор из кабины летчика. Устранило его ОКБ в начале 1971 г., спроектировав принципиально новую носовую часть: летчик и оператор размещались в изолированных кабинах тандемно и на разных уровнях (обе кабины имели бронестекла). При этом удалось избавиться от затенения элементами конструкции прибора наблюдения системы «Радуга-Ф» и антенны командной радиолинии управления в секторе ±60° по азимуту, что было достигнуто установкой систем по бортам ниже обвода фюзеляжа. Размещавшийся на Ми-24А в кабине патронный ящик был перенесен ниже уровня пола и стал обслуживаться снаружи.

Кроме того, летчики жаловались, что на некоторых режимах полета (например, висении с левым боковым ветром в условиях влияния земли) им не хватает запаса путевого управления. Эта проблема была решена в 1974 г. переносом рулевого винта с правого борта на левый. Винт из толкающего превратился в тянущий, потери от обдувки балки возросли, зато, за счет изменения направления вращения его окружная скорость стала складываться с индуктивным потоком несущего винта, в результате тяга рулевого винта значительно увеличилась. Так окончательно сложился внешний облик вертолета Ми-24.

Два опытных прототипа Ми-24 были оснащены новой носовой частью на опытном производстве МВЗ в начале лета 1972 г. На них, помимо высокотемпного пулемета, предусматривалась установка нового противотанкового комплекса со сверхзвуковыми ПТУР «Штурм-В». Поэтому изначально первым вертолетам с раздельными кабинами было присвоено название Ми-24В. К сожалению, доводка комплекса «Штурм» затянулась, и в серийное производство в 1973 г. поступил вариант вертолета с раздельными кабинами, но с комплексом вооружения как на Ми-24Б. Этот промежуточный вариант получил обозначение Ми-24Д (обозначение «Г» не было употреблено из эстетических соображений). Его прототипы получили высокую оценку на совместных испытаниях в 1973-1974 гг.

Выпуском в 1973 г. пяти первых Ми-24Д началось серийное производство этих машин на Ростовском вертолетном заводе. Всего до 1977 г. построили около 350 Ми-24Д. В 1980 г. появилась учебная модификация Ми-24ДУ, полученная путем переделок, аналогичных примененным при создании Ми-24У на базе Ми-24А. На экспорт вертолет Ми-24Д шел с несколько измененным оборудованием под обозначением Ми-25.

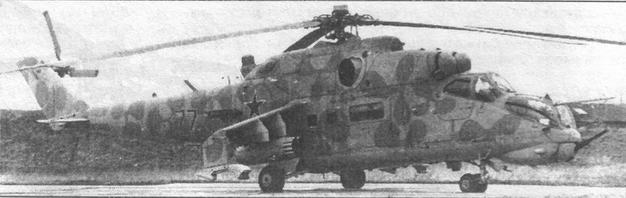

Ми-24Р из 113-й ОВЭ армейской авиации России. Сперенберг, Германия, 5 апреля 1994 г. На пилонах - подвесные топливные баки

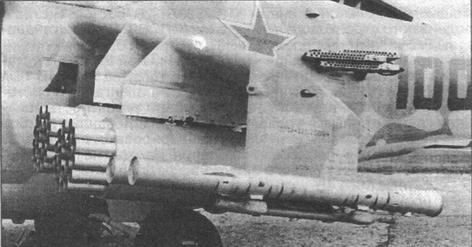

Вооружение Ми-24А: ПТУР 9М17П, бомбы ОФАБ-100-120 и блоки НАР УБ-32А-73

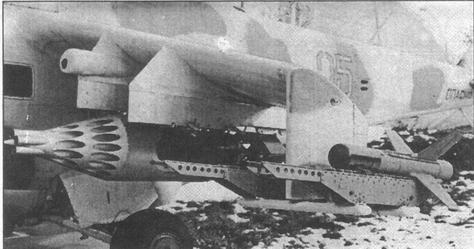

Вооружение Ми-24В: ПТУР 9М114 и блоки НАР Б-8В20А. Вертолет поздних серий — отсутствует ФКП на крыле

В 1972 г. комплекс «Штурм-В» поступил на испытания, что позволило наконец создать вариант Ми-24В, который пошел в серийное производство. Именно такой облик вертолета и предусматривался заказчиком в самом начале работ. В отличие от предшественников Ми-24В мог нести 8 ПТУР и оснащался автоматическим прицелом летчика АСП-17В. Совместные государственные испытания вертолета завершились примерно годом позже, чем Ми-24Д. Постановлением правительства от 29 марта 1976 г. оба вертолета были приняты на вооружение. К тому времени в строю находилось около 400 Ми-24А и Ми-24Д. Таким образом, на доводку «двадцатьчетверки» ушло почти 8 лет, причем большая часть этого времени была потрачена на создание и отработку комплекса вооружения. С 1976 г. по 1986 г. было выпущено около тысячи Ми-24В. В настоящее время они составляют основу армейской авиации России. За рубеж эти вертолеты поставлялись под обозначением Ми-35.

В 1974 г. с целью повышения возможностей вертолета в борьбе с бронетанковой техникой ОКБ приступило к давно запланированной работе по оснащению его пушкой. Выбор пал на авиационную двуствольную 30-мм пушку ГШ-30 (Грязева-Шипунова). Ввиду большого веса и отдачи ее подвижная установка оказалась невозможной, и пушку было решено расположить неподвижно вдоль правого борта, а огонь вести, прицеливаясь всем вертолетом. Доводка этого варианта, получившего обозначение Ми-24П, затянулась. Возникли существенные проблемы с совместимостью орудия с приборным и прицельным оборудованием. Пришлось конструкторам оружия удлинить стволы пушки и оснастить их специальными насадками, выводящими очаг образования дульной волны за габариты вертолета. В 1981 г. М1Т-24П поступил в серийное производство, и за девять лет было выпущено свыше 620 таких машин.

Как показало реальное применение Ми-24П, в ряде случаев мощь ГШ-ЗОК оказалась чрезмерной, для выполнения некоторых операций вполне достаточной была бы пушка калибра 23 мм. В то же время для повышения эффективности применения пушечного вооружения его следовало бы сделать подвижным. В 1989 г. в серийное производство пошла новая модификация вертолета Ми-24ВП, на которой вместо пулемета стояло двуствольное автоматическое орудие ГШ-23Л на подвижной установке НППУ-23. Таким образом, под конец серийного производства Ми-24 получил то оружие, которое с самого начала предусматривал М.Л.Миль.

Для наращивания огневой мощи Ми-24 в конце 70-х гг. были разработаны подкрыльевые контейнеры ГУВ с двумя вариантами оснащения: один пулемет ЯКБ-12,7 и два столь же высокотемпных 7,62-мм пулемета ТКБ-621 либо 30-мм гранатомет АГС-17 «Пламя». В дальнейшем на Ми-24 применялись разработанные в ОКБ им. А.С. Яковлева универсальные пушечные контейнеры УПК-23-250 с пушкой ГШ-23. В годы войны в Афганистане в ОКБ разработали проекты оснащения вертолета дополнительными пулеметными установками для защиты задней полусферы. Наряду с блоками НАР малого калибра С-5, на Ми-24 используются блоки ракет С-8 (80 мм), С-13 (130 мм), пусковые установки НАР С-24 (250 мм), блоки осветительных ракет, универсальные контейнеры-разбрасыватели мин, различные бомбы массой до 500 кг. В опытном порядке была проверена возможность оснащения Ми-24 другими типами вооружения, в том числе ракетами класса «воздух-воздух», хотя для ведения воздушного боя вертолет не предназначался[* Сравнение маневренных характеристик Ми-24В, AH-1G -Кобра» и АН-64 «Апач» см. «АиВ», №2'95, стр. 28-29. (прим, ред.)].

Носовая часть Ми-24ДУ

Вертолет радиационно-химической разведки Ми-24Р

Разведывательно-корректировочный вертолет Ми-24К

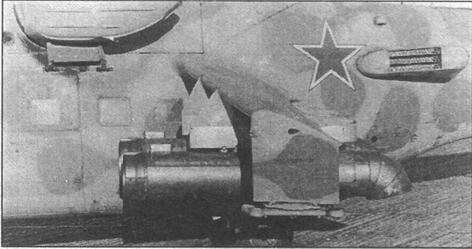

Экскаватор для сбора образцов грунта (на законцовке крыла) и контейнер химразведки. Прототип Ми-24Р

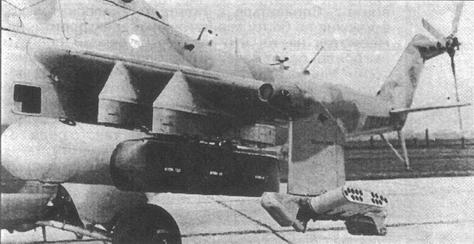

Контейнеры «Люнет-21» для постановки дымовых завес. Баграм, февраль 1988 г.

Все серийные Ми-24 применялись для решения задач общеармейского характера в трех основных вариантах: боевом - для борьбы с танками, огневой поддержки наземных войск и тактических десантов, уничтожения точечных целей, опорных пунктов и десантов противника; транспортном - для высадки тактических десантов, перевозки войск и грузов и снабжения передовых частей; санитарном - для эвакуации с поля боя и тыла раненых и больных (два лежачих и два сидячих при одном сопровождающем). В то же время ОКБ не прекращало разработки специализированных модификаций вертолета Ми-24.

Вместительная грузовая кабина и высокая энерговооруженность вертолета способствовали появлению предложений по его применению в новых областях, большая часть которых, правда, осталась лишь на бумаге. В частности, в 1971 г. был разработан противолодочный вариант Ми-24М, но командование ВМФ СССР предпочло проект ОКБ им. Н.И.Камова, имевшего больший опыт создания палубных вертолетов. В 1974 г. на базе Ми-24А был построен и испытан вариант минного тральщика Ми-24БМТ. Для этого с исходной модели были сняты: весь комплекс вооружения, броня и крылья; шасси сделано неубирающимся. В фюзеляже размещено траловое устройство и установлен дополнительный топливный бак. Вертолет-тральщик остался в единственном экземпляре. В 1975 г. ОКБ им. М.Л.Миля создало на базе одного из первых Ми-24 максимально облегченную бескрылую модификацию А-10, на которой были установлены многочисленные рекорды скорости полета. В том же году на одном из опытных прототипов был опробован экспериментальный рулевой винт типа фенестрон.

В начале 80-х гг. на базе Ми-24В были построены разведчик химической и радиационной обстановки Ми-24Р, оснащенный контейнерами со спецоборудованием на подкрыльевых пилонах и дистанционно управляемым экскаватором для взятия проб грунта, и разведывательно-корректировочный вертолет для сухопутных войск Ми-24К. Обе модификации строились с 1983 по 1989 г., каждой было выпущено по полторы сотни штук.

Ми-24 всех модификаций в настоящее время являются одним из основных вертолетов армейской авиации России, Украины и целого ряда других стран. За его создание группе ведущих специалистов, в том числе генеральному конструктору М.Н.Тищенко, были присвоены звания лауреатов Ленинской премии, а многие конструкторы, рабочие и представители заказчика удостоены высоких правительственных наград. В настоящее время ОКБ им. М.Л.Миля под руководством генерального конструктора М.В.Вайнберга рассматривает возможность глубокой модификации существующего парка Ми-24 с целью продления сроков службы, повышения боевой эффективности, унификации вооружения, оборудования и некоторых агрегатов с боевым вертолетом Ми-28.

Ми-24В, принимавший участие в боевых действиях в ДРА. На вертолете установлены ПЗУ и ЭВУ

Александр В. Котлобовский/ Киев, Ростислав В. Мараев/ «АиВ»
