Боевые и специальные машины на шасси танка АМХ-30

Учебный танк

Вместо башни на учебном танке монтируется кабина для инструктора и курсанта.

БРЭМ AMX-30D

БРЭМ предназначена для эвакуации бронетехники с поля боя, замены двигателей и вооружения в полевых условиях, прокладки колонных путей, производства земляных работ. Экипаж из четырех человек (командир, механик-водитель и два механика) располагается в передней части машины, представляющей собой неподвижную бронерубку. В передней части машины смонтирован бульдозерный отвал. Стрела гидравлического крана грузоподъемностью 13 т (15 т при использовании бульдозерного отвала в качестве опоры) в положении по-походному укладывается вдоль левого борта корпуса. Сектор поворота стрелы крана 240°. БРЭМ оснащена гидравлической лебедкой с тяговым усилием 35 т, длина троса 80 м; вспомогательная лебедка имеет тяговое усилие 20 т, длина троса 120 м. В задней части крыши корпуса оборудована площадка для транспортировки танкового двигателя. Вооружение — пулемет калибра 7,62 мм, установленный на командирской башенке.

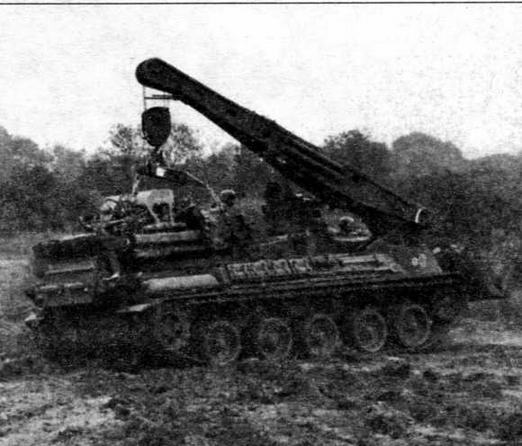

Бронированная ремонтно- эвакуационная машина AMX-30D

Бронированная инженерная машина EGB

Бронированная инженерная машина EBG предназначена для прокладки колонных путей, расчистки завалов на маршрутах движения войск, устройства заграждений, проделывания проходов в заграждениях. В передней части машины имеется бульдозерный отвал, предусмотрена возможность крепления минного трала или рыхлителя для использования на твердых или мерзлых грунтах. В правой передней части корпуса смонтирована стрела гидравлического крана. В состав оборудования входит гидравлическая лебедка с тяговым усилием 20 т, длина троса — 80 м. В средней части крыши корпуса находится башенка кругового вращения с 5-ствольной установкой дистанционного минирования. Каждый ствол/пусковая установка может быть снаряжен пятью противотанковыми минами, которые выстреливаются с помощью пиропатронов. Разработка машины EBG завершена в конце 1980-х годов.

Мостоукладчик

Вместо башни на корпусе мостоукладчика смонтирован механизм, удерживающий мостовую сочлененную конструкцию. Ее длина в разложенном положении — 22 м, ширина — 3,94 м, масса — 8200 кг. Установка моста занимает около 10 минут. Экипаж мостоукладчика состоит из трех человек — командира, механика-водителя и оператора.

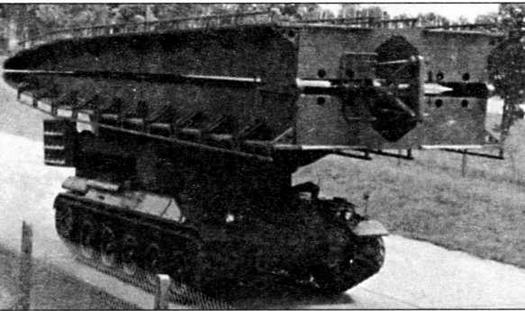

Мостоукладчик на базе танка АМХ-30

САУ 155-мм GCT

Разработка 155-мм самоходноартиллерийской установки на шасси танка АМХ-30 началась в 1969 году. Самоходка получила обозначение 155 mm GCT (Grande Cadence de Tir), она предназначалась для замены 105-мм САУ Мк 61 и 155-мм САУ Мк F3. Серийный выпуск установок начался в 1977 году на заводе в Роанне.

Шасси САУ идентично шасси танка АМЗ-ЗО. Вместо танковой башни смонтирована новая башня большего объема, имеющая вертикальные борта, кормовой бронелист, установленный под небольшим отрицательным углом и наклонный лобовой бронелист. В левом и правом бортах башни предусмотрено по дверце. На крыше башни находится командирская башенка, над сиденьем заряжающего выполнен люк. Вооружение — 155-мм орудие, ствол пушки снабжен двухкамерным дульным тормозом. Углы наведения в вертикальной плоскости: от -4° до +66°. Автомат заряжания обеспечивает скорострельность 8 выстр./мин. При ручном обслуживании орудия скорострельность снижается до трех выстрелов в минуту. Максимальная дальность стрельбы — 18 000 м. Боекомплект — 42 выстрела; в его состав могут входить любые стандартные боеприпасы калибра 155 мм, используемые в армиях стран НАТО. Перед люком заряжающего может устанавливаться пулемет калибра 7,62 мм (боекомплект 2050 патронов) или 12,7 мм (боекомплект 800 патронов). В нижней передней части башни монтируются два блока сдвоенных 80-мм дымовых гранатометов. Экипаж САУ состоит из четырех человек. Места командира и наводчика расположены справа от орудия, заряжающего — слева.

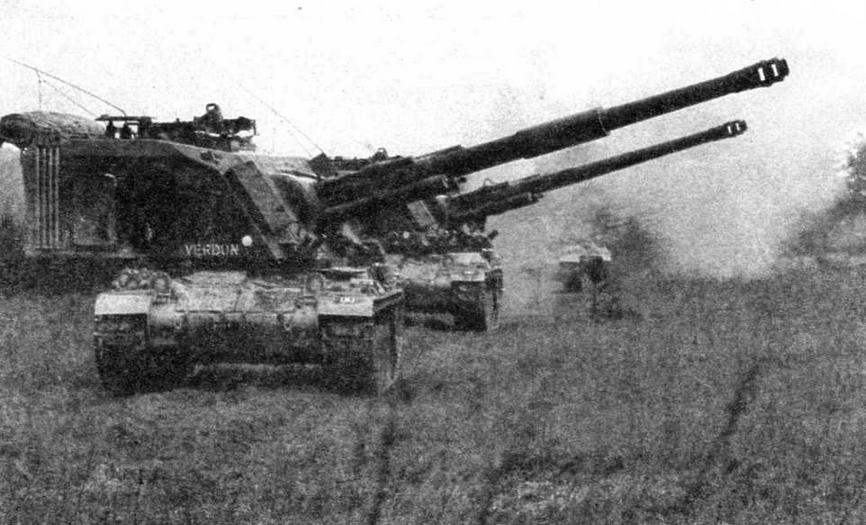

Батарея 155-мм самоходных гаубиц GCT готова к открытию огня

Самоходно-артиллерийские установки 155 mm GCT состоят на вооружении сухопутных войск Франции, Кувейта, Саудовской Аравии, Алжира. В 1990-х годах башня САУ 155 mm GCT в исследовательских целях была установлена на шасси российского танка Т-72. «Гибридная» самоходка успешно прошла испытания.

AMX-30DCA

Зенитная самоходно-артиллерийская установка AMX-30DCA представляет собой комбинацию шасси основного боевого танка АМХ-30 и башни S.401A, в которой установлены две автоматические пушки «Испано-Сюиза» HSS-831A калибра 30 мм. Скорострельность каждой пушки составляет 600 выстр./мин. Прицеливание может осуществляться по оптическому или радиолокационному каналу наведения. В состав системы управления огнем входит импульсная доплеровская РЛС. Параболическая антенна РЛС смонтирована на крыше башни, в ее задней части.

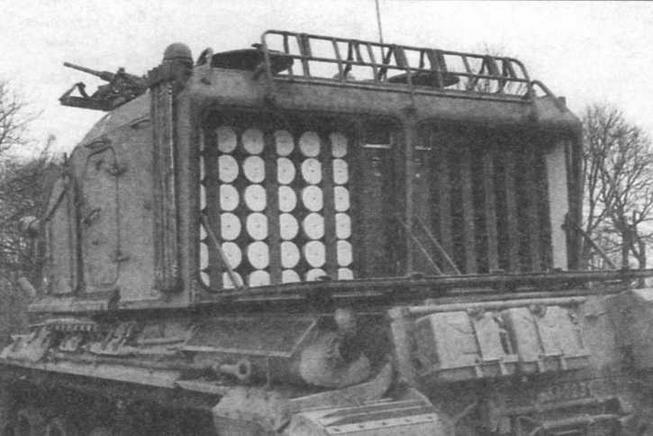

Боеукладка 155-мм выстрелов занимает всю кормовую часть башни и загружается снаружи через два больших люка

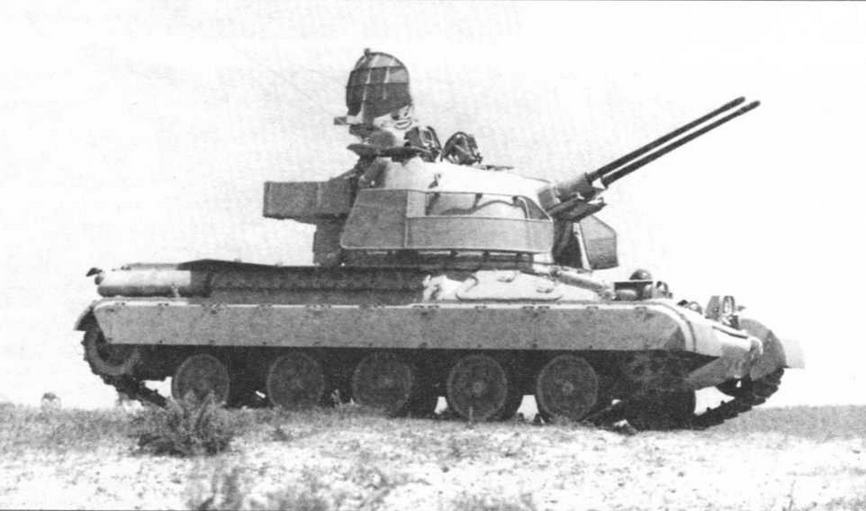

Зенитная самоходная установка AMX-30DCA

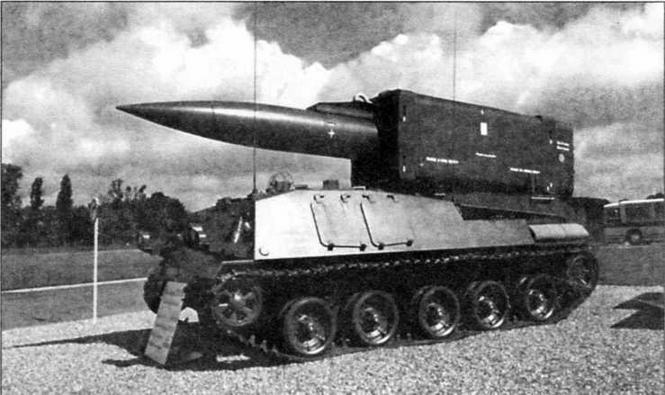

Самоходная пусковая установка тактических ракет «Плутон»

Ходовая часть пусковой установки тактических ракет «Плутон» идентична ходовой части танка АМХ-30. Верхняя часть корпуса спроектирована заново. В передней части корпус имеет большую высоту, чем в задней. Ракета крепится к рельсовой направляющей, смонтированной в ангаре коробчатого типа. Ангар установлен на крыше корпуса, ближе к корме и занимает примерно две трети длины машины. Диапазон поражения целей 10 — 120 км.

Самоходный зенитно-ракетный комплекс «Роланд»

«Роланд» разработан французской фирмой «Аэроспасьяль» и западногерманской «Мессершмитт- Бёльков-Блом» (МВВ) в 1968 году. ЗРК предназначен для прикрытия от ударов с воздуха высокомобильных соединений сухопутных войск. В ФРГ ЗРК монтировался на шасси БМП «Мардер», во Франции — на шасси основного боевого танка АМХ-30.

Самоходная пусковая установка тактических ракет «Плутон»

Ходовая часть боевой машины ЗРК идентична ходовой части танка АМХ-30, верхняя часть корпуса спроектирована заново, его высота значительно увеличена, лобовой бронелист установлен под углом 70° к горизонту. В передней части корпуса монтируется платформа кругового вращения с антеннами РЛС обнаружения и сопровождения воздушных целей и двумя ракетными пусковыми установками. Боекомплект — десять ракет (две — на пусковых установках и восемь — в двух вращающихся барабанах, расположенных внутри корпуса). Ракеты способны поражать воздушные цели, летящие на скоростях до М = 1,3, в диапазоне дальностей от 500 до 6300 м. Максимальная досягаемость по высоте — 3000 м. Масса собственно ЗРК с платформой составляет 6 т. Окончательная сборка и интеграция систем самоходного комплекса велись фирмой «Аэроспасьяль». Экипаж ЗРК включает трех человек: командира, оператора ЗРК и механика-водителя.

Самоходные ЗРК «Роланд» французского производства состоят на вооружении во Франции, Катаре и Испании.

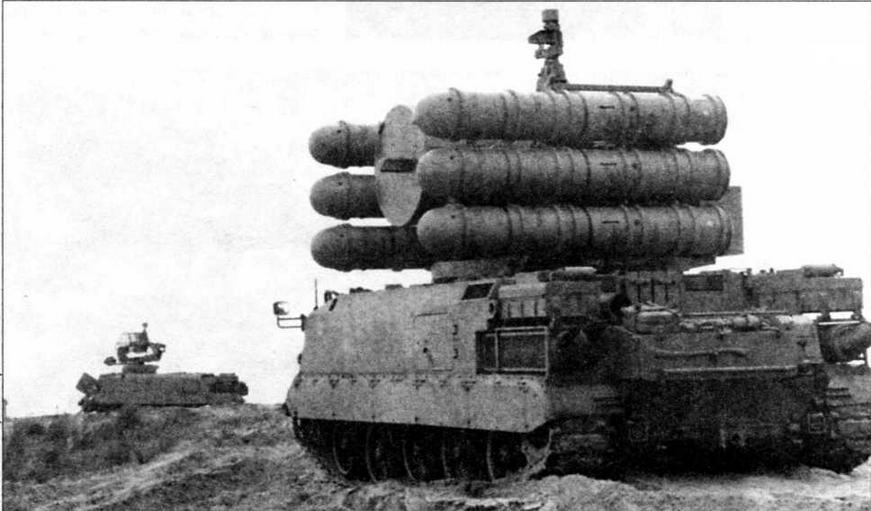

Самоходный зенитно-ракетный комплекс «Шахин». На втором плане — машина целеуказания

Самоходный зенитно-ракетный комплекс «Шахин»

Самоходный ЗРК «Шахин» разработан фирмой «Томсон-CSF» по заказу вооруженных сил Саудовской Аравии. Первая партия поставлена Саудовской Аравии в 1979 — 1982 годах, вторая — в середине 1980-х годов. Ракетный комплекс создан на основе ЗРК «Кроталь». ЗРК первой партии поставлялись в буксируемом варианте, второй — в самоходном. Шасси боевой машины базируется на шасси танка АМХ-30. Ходовая часть осталась неизменной, лишь добавлены бортовые экраны (как у танка AMX-30D). Верхняя часть корпуса полностью перепроектирована, по типу шасси ЗРК «Роланд». Значительно увеличена высота корпуса, надстройка сварена из плоских бронелистов. Лобовой бронелист расположен под углом 70° к горизонту, в нем имеется люк-лаз с дверцей.

Ближе к передней части машины на крыше корпуса смонтирована платформа кругового вращения с шестью ракетными пусковыми установками и аппаратурой наведения ракет. В состав боекомплекта входят только ракеты, которые находятся в пусковых установках. РЛС обеспечивает наведение на цель одной-двух ракет. Ракеты способны поражать маневрирующие воздушные цели, летящие на скоростях до М = 1,2, в диапазоне высот от 15 до 6800 м и дальностей от 500 до 11 500 м.

На вооружении зенитно-ракетной батареи состоят четыре самоходные пусковые установки и две машины с РЛС обнаружения воздушных целей, которые позволяют обнаруживать до 40 объектов на дистанции до 18,5 км и 18 из них сопровождать одновременно.

Самоходные ЗРК «Шахин» состоят только на вооружении ВВС и сухопутных войск Саудовской Аравии.

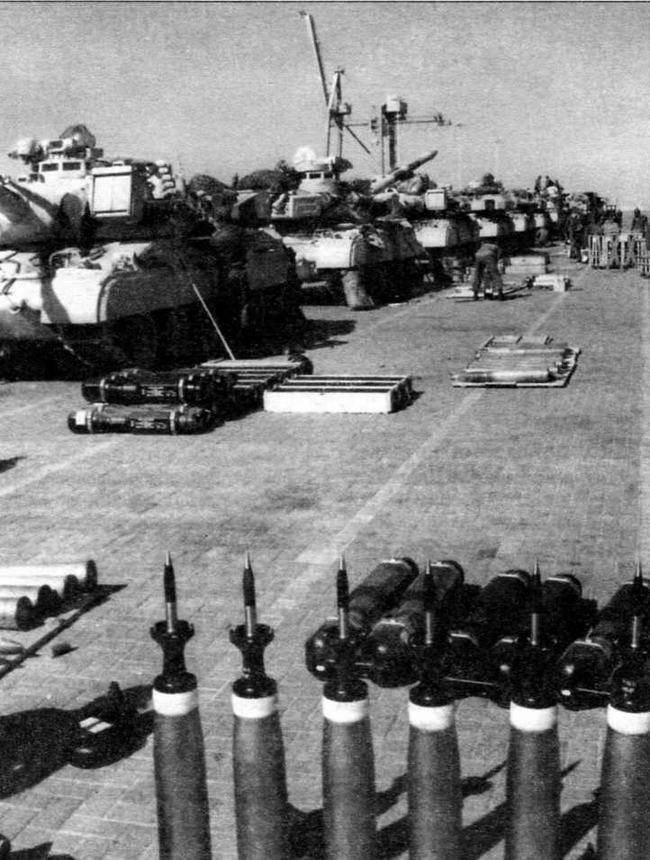

Боевые машины, снаряжение и боеприпасы 4-го драгунского полка после разгрузки в порту Янбу. Саудовская Аравия, 1991 год

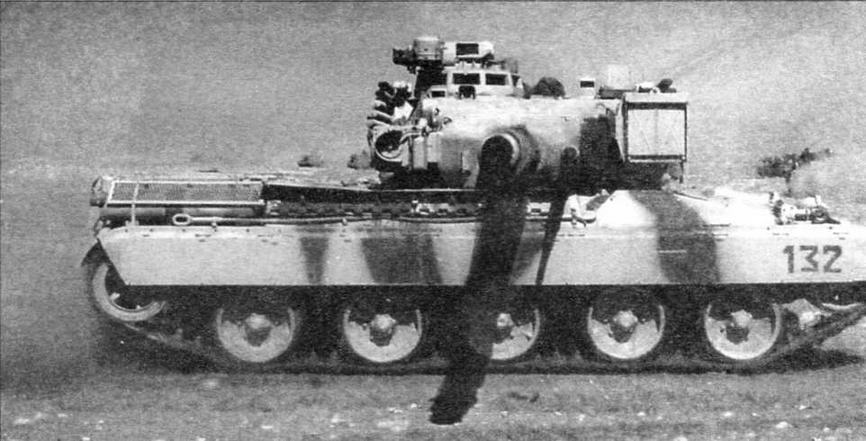

АМХ-30В2 во время боевых действий. Операция «Буря в пустыне», 1991 год
