ПВРД — дополнительные моторы

Как уже известно читателю, в начале 1930-х годов в СССР начались успешные эксперименты по применению ракетных двигателей в качестве ускорителей взлёта самолётов. В 1934 г. по предложению лётчика-испытателя Н.П. Елагина планировалось установить на истребитель жидкостный ракетный двигатель, который был способен дать кратковременный прирост скорости, но из-за отсутствия в то время надежно работающих ЖРД ничего сделано не было[323].

Между тем в Группе изучения реактивного движения под руководством Ю.А. Победоносцева развернулись исследования по прямоточным воздушно-реактивным двигателям (ПВРД). ПВРД является простейшим типом ВРД. В нём нет ни компрессора, ни турбины, сжатие перед камерой сгорания происходит за счёт специально профилированного канала, через который проходит набегающий поток воздуха. Но работать ПВРД может только в полёте, поэтому взлёт и разгон летательного аппарата должен осуществляться с помощью двигателя другого типа. Чем больше скорость, тем выше степень сжатия и тяга прямоточного двигателя.

Схема прямоточного воздушно-реактивного двигателя.

И.А. Меркулов. 1930-е годы.

В 1933 г. состоялись первые испытания ПВРД в полёте. Для этого был сконструирован миниатюрный прямоточный двигатель в форме снаряда 76-мм пушки. Топливо (белый фосфор) поместили непосредственно в камере сгорания. Отстрел таких двигателей продемонстрировал работоспособность ПВРД: дальность выстрела за счёт реактивной тяги возросла на километр по сравнению со штатным снарядом[324].

В 1937 г. сотрудник Реактивной секции Стратосферного комитета при Осоавиахиме (ОАХ) Игорь Алексеевич Меркулов предложил построить раке ту Р-3 с прямоточным ВРД. В качестве первой, разгонной ступени использовался пороховой двигатель. Конструктор и ученый М.К. Тихонравов поддержал проект. Он писал: «Представленная записка заключает в себе постановку проблемы воздушно-реактивного двигателя, причём основной упор сделан на создании соответствующего двигателя для работы на дозвуковых скоростях. Постановка такой проблемы в системе ОАХ является своевременной. Воздушный ракетный двигатель для авиации является одним из двигателей ближайшего будущего и над его созданием усиленно работают за границей. Правда в объяснительной записке двигатель мыслится использовать не в авиации, а в бескрылой ракете. С такой постановкой вопроса я не могу согласиться, но считаю, что применение, в случае создания удачного образца двигателя, всегда может быть направлено по правильному пути»[325].

Михаил Клавдиевич был прав: после успешных испытаний Р-3 Меркулова привлекли к работам по использованию ПВРД в авиации. 3 июля 1939 г. на совещании Технического совета НКАП Игорь Алексеевич сделал доклад о результатах экспериментов с прямоточным двигателем на ракетах и о задачах усовершенствования его конструкции для применения в авиации. Он предлагал использовать прямоточные двигатели в сочетании с винтомоторной группой. ПВРД должны были служить в качестве дополнительных моторов (ДМ) для увеличения максимальной скорости. В то время двигатель внутреннего сгорания с воздушным винтом был единственным типом силовой установки, применяемой на самолётах. Он обеспечивал необходимую экономичность при взлёте и на крейсерском режиме, хорошую манёвренность в воздухе. В то же время легкий прямоточный ВРД мог дать лётчику возможность в нужный момент увеличить скорость полёта. Удобство применения ВРД в качестве дополнительного мотора заключалось ещё в том, что он не требовал запасов специального топлива, которое необходимо, например, для жидкостных ракетных двигателей, а мог питаться тем же бензином, что и основной мотор.

Существовал также проект экспериментального самолёта только с ПВРД. Его автором был руководитель Отдела специальных конструкций на заводе № 1 А.Я. Щербаков. Мыслилось, что летательный аппарат будет как планер забуксирован самолётом на большую высоту, а затем, отсоединившись, начнёт снижение. Разогнавшись, лётчик включит прямоточные двигатели и самолёт продолжит полёт с увеличением скорости и высоты[326].

Проект так и остался проектом, начать решили с испытаний ПВРД в качестве дополнительного мотора на серийных самолётах. Меркулова перевели в Отдел изобретений авиазавода № 1. На этом предприятии в августе 1939 г. были изготовлены первые образцы авиационных ПВРД ДМ-1, предназначавшиеся для наземных испытаний. Корпус мотогондолы был сделан из дюралюминия, диаметр двигателя равнялся 240 мм.

Первое стендовое испытание ДМ-1 прошло 3 сентября 1939 г. на аэродроме станции Планерная. Двигатель питался авиационным бензином, подаваемым через форсунки и воспламеняемым от свечей зажигания, при этом в воздухозаборник подавался поток сжатого воздуха. После запуска обнаружилось, что в месте установки свечи в шве от газовой сварки имеется два свища, из которых бьют пары бензина, образуя огненный факел. Но испытание решили не прерывать. ПВРД проработал 26 минут.

17 сентября время непрерывной работы ДМ-1 увеличили до 31 минуты. После этого двигатель осмотрели: он оказался в полной сохранности. Можно было приступать к лётным экспериментам.

В сентябре изготовили три экземпляра дополнительных моторов ДМ-2, предназначенных для установки на самолёт. Непрогораемость камеры сгорания обеспечивалась специальной системой охлаждения, причём в качестве охлаждающей жидкости использовался поступающий в двигатель бензин. Устойчивость горения в камере сгорания достигалась так называемыми защитными кольцами, установленным внутри камеры. Они создавали зоны с малыми скоростями потока воздуха, в этих защищенных зонах — форкамерах — осуществлялось воспламенение и горение небольшой доли бензина. Выходящее из-под защитных колец пламя обеспечивало распространение горения на основную массу бензовоздушной смеси.

По размеру ДМ-2 были больше, чем ДМ-1, но по-прежнему очень легки. Их длина равнялась 1500 мм, максимальный диаметр — 400 мм, диаметр выходного сопла — 300 мм, при этом вес составлял 12 кг.

Для исследования работы ПВРД перед лётными испытаниями в Отделе спецконструкций завода № 1 сконструировали аэродинамическую трубу. Максимальная скорость потока воздуха в её рабочей части была 75 м/сек. Опыты в трубе, начавшиеся 22 октября, позволили проверить безопасность работы двигателей, отработать зажигание, устойчивость процесса горения и определить параметры ПВРД. Эти испытания повторялись в течение всего периода лётных исследований ДМ как с целью проверки конструктивных усовершенствований, вносимых в процессе лётных испытаний, так и для периодического контроля за работой и состоянием двигателей.

Для полётов выделили истребитель-биплан Поликарпова И-15 бис (заводской номер 5942) с мотором М-25В. Для предохранения фюзеляжа и хвостового оперения от продуктов сгорания, хвост и оперение обшили дюралюминиевыми листами.

И-15 бис с ПВРД ДМ-2.

Полёты И-15 бис с двумя прямоточными воздушно-реактивными двигателями, установленными под нижними плоскостями самолёта, начали в декабре 1939 г. Испытания поручили лётчику П.Е. Логинову. Первые пять вылетов были сделаны с целью проверки свойств модернизированной машины. Затем начались полёты для отработки запуска двигателей.

25 января 1940 г. состоялось официальное испытание И-15 бис с воздушно-реактивными двигателями. Согласно заданию, Логинов сделал несколько кругов над Центральным аэродромом им. Фрунзе с работающими ПВРД. За время полёта лётчик несколько раз выключал и вновь включал ДМ-2. Работа ПВРД оказалась надежной, устойчивой и не опасной для самолёта. Даже в том случае, когда лётчик давал в дополнительные моторы максимальный расход горючего, при котором длина выходящего из сопла факела превышала длину фюзеляжа, самолёт совершал виражи и лётчик спокойно управлял им, демонстрируя полную безопасность новой технологии.

Но со стороны казалось, что машина охвачена пламенем. В городе начался переполох, спустя короткое время к воротам аэродрома примчались сразу пять пожарных команд[327].

Испытания прямоточных воздушно-реактивных двигателей на самолёте И-15 бис продолжались до июля. Они проводились с целью испытания различных конструктивных усовершенствований, направленных на сокращение времени запуска реактивного двигателя (оно составляло 40–50 с), улучшение процессов горения и повышение эффективности ПВРД. Затем были осуществлены полёты для замера прироста скорости при работе дополнительных моторов. В них, кроме Логинова, приняли участие лётчики-испытатели А.В. Давыдов и Н.А. Сопоцко. Всего на И-15 бис с ДМ-2 было сделано 54 полёта, из них Логиновым — 34, Давыдовым — 18, Сопоцко — 2.

В «Акте об испытании самолёта И-15 бис с воздушно-ракетными моторами» сказано: «На основании результатов лётных испытаний комиссия констатирует, что работами завода „Авиахим“ создан авиационный воздушно-ракетный двигатель, который работает на самолёте и увеличивает скорость полёта. Безопасность, огнеупорность и долговечность двигателя проверена продолжительными испытаниями на земле и в полёте.

Вес двух двигателей составляет 24 килограмма. Двигатели питаются из общего бензобака и управляются одной рукой. Установка двигателей может быть осуществлена на любую серийную машину.

Испытаниями установлено, что воздушно-ракетные двигатели увеличивают скорость самолёта при собственной его скорости 315 км/час в среднем на 16 км/час. Наибольшие приросты скорости получены лётчиком Логиновым П.Е. — 21 км/час, что соответствует мощности воздушно-ракетных двигателей в 117 л. с. и лётчиком Давыдовым А.В. — 22 км/ч, что соответствует мощности 124 л. с.

Комиссия считает целесообразным провести испытания на скоростных машинах, где в силу характера воздушно-реактивных двигателей они дадут наибольший эффект»[328].

Более подробные сведения о полётах приведены в таблице.

Результаты испытаний самолета И-15 бис ДМ-2.

Результаты испытаний самолёта И-153 ДМ-2.

Для дальнейших испытаний был выделен истребитель И-153 № 6034. Этот биплан имел более мощный двигатель, убирающееся шасси, и по скорости превосходил И-15 бис на 70 км/ч.

К полётам на И-153 с двумя ДМ-2 приступили в сентябре 1940 г. Их выполняли П.Е. Логинов, А.И. Жуков и А.В. Давыдов. Средний прирост скорости при включении ДМ составил около 30 км/час.

Летом 1940 г. под руководством И.А. Меркулова были изготовлены новые прямоточные двигатели ДМ-4, отличающиеся увеличенными размерами.

3 октября 1940 г. прошёл первый полёт на И-153 с ДМ-4. Самолёт поднялся на высоту двух тысяч метров и при собственной скорости 388 км/ч после включения ПВРД увеличил скорость на 42 км/ч. Во время последующих полётов средний прирост скорости составил примерно 40 км/час по сравнению с полётом при неработающих воздушно-реактивных двигателях. 27 октября было достигнуто увеличение скорости на 51 км/ч.

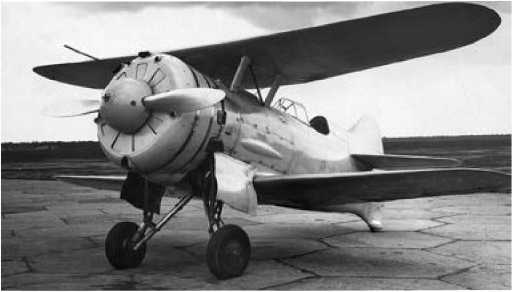

И-153 с двигателями ДМ-4.

По результатам лётных испытаний самолёта И-153 с дополнительными моторами ДМ-4 был составлен следующий документ:

«В октябре 1940 года отдел изобретений завода № 1 провёл лётные испытания самолёта И-153 с воздушно-реактивными двигателями конструкции инженера Меркулова И.А. Воздушно-реактивные двигатели были установлены на самолёте в качестве дополнительных моторов под нижними плоскостями и укреплены на существующих бомбовых балках. Вес двух дополнительных моторов составил 60 кг.

Питание горючим дополнительные моторы получали из того же бензобака, что и основной М-62. Управление дополнительными моторами осуществлялось одной ручкой, установленной в кабине пилота.

Испытание самолёта И-153 производил лётчик Логинов П.Б. на Центральном аэродроме им. Фрунзе. Программа испытаний состояла из 20 полётов, предусматривающих проверку прочности самолёта с дополнительными моторами, испытания работы дополнительных моторов и определения прироста максимальных скоростей.

Лётные испытания позволили полностью установить факт эффективной работы воздушно-ракетных двигателей и увеличения благодаря их действию максимальной скорости полёта.

Испытанные воздушно-ракетные двигатели обладают способностью работать на любом сорте авиационного бензина…Долговечность двигателей проверена продолжительными испытаниями на земле и в полёте.

Лётные испытания установили, что самолёт И-153 при полёте на высоте 2 тыс. метров при работе воздушно-ракетных двигателей увеличивает свою максимальную скорость с 389 км/час до 440 км/час, т. е. увеличивает максимальную скорость полёта на 51 км/час»[329].

На самолете И-207/3 в 1941 г. выполнялись полёты с ПВРД.

Казалось бы, всё идёт хорошо — чем быстрее самолёт, тем больше прирост скорости от «дополнительных моторов». Но проблема была в том, что подвешенные под крылом ПВРД создавали немалое аэродинамическое сопротивление. В результате скорость истребителя после установки на него ДМ-4 снижалась на 40 км/ч, а включение этих двигателей позволяло увеличить её всего на 10 км/ч по сравнению с V_макс обычного И-153. Этот недостаток подтвердился позднее при испытаниях истребителя Як-7Б с двумя ДМ-4 — «чистый» прирост скорости составил всего 19 км/ч[330].

Чтобы ликвидировать этот недостаток, требовалось «вписать» ПВРД в контуры летательного аппарата. Это попытались сделать в ОКБ А.А. Боровикова и И.В. Флорова на подмосковном авиазаводе № 207 (бывший «Дирижаблестрой»). Во второй половине 1930-х годов Боровиков и Флоров спроектировали оригинальный бесстоечный истребитель-биплан И-207. Его скоростные качества оказались ниже ожидаемых, и военные утратили к нему интерес. Пытаясь спасти своё детище, в сентябре 1940 г. конструкторы решили добавить к основному мотору М-71 реактивные двигатели И.А. Меркулова. Их планировалось установить в нишах по бокам задней части фюзеляжа, выхлоп происходил через общее сопло под килем самолёта. Проект получил обозначение «самолёт № 11». По расчёту он мог развить скорость 654 км/ч на высоте 6000 м.

Комиссия НКАП под председательством Б.Н. Юрьева одобрила проект, посчитав постройку самолёта для эксперимента по применению ВРД целесообразной. Но тут Боровиков и Флоров обратились с новым предложением.

В письме заместителю наркома авиапромышленности А.С. Яковлеву от 10 декабря 1940 г. они утверждали: «Для увеличения скорости самолёта и для более эффективного использования воздушно-ракетного двигателя считаем целесообразным применить следующую схему самолёта — одномоторный моноплан с двухбалочным хвостом (в балках которого расположены воздушно-ракетные двигатели), с толкающим винтом, позволяющим использовать разработанный в ЦАГИ ламинарный профиль крыла…Просим об изменении выданного нам ранее задания и разрешить проектирование и постройку экспериментального самолёта новой схемы»[331]. Возражений не последовало, И.А. Меркулову поручили изготовить новые прямоточные двигатели ДМ 12 для проектируемой машины. Предполагалось, что с перспективным поршневым двигателем М-120 мощностью 1850 л. с. и двумя ДМ-12 самолёт «Д» будет развивать на высоте 7000 м скорость 690 км/ч без реактивной тяги и 800–850 км/ч при включении ПВРД.

Для получения предварительного опыта под крыльями стоявшего без дела И-207/3 установили два ДМ 4. Испытания проходили в ЛИИ в 1941 г. Из-за войны и эвакуации успели выполнить только несколько полётов для отработки системы бензопитания и совместной работы двигателей. Хотя нормально работал лишь один из двух ПВРД, прирост скорости по сообщениям летавших на самолёте лётчика-испытателя П.М. Попелюшенко и начальника лётной части ЛИИ Д.С. Зосима был заметным[332].

Проект самолёта «Д».

Работы по самолёту «Д» ограничились постройкой его макета и хвостовой балки с ПВРД.

Существовал ещё один довоенный проект истребителя с ПВРД Меркулова. Самолёт был разработан А.Я. Щербаковым в конце 1930-х годов и назывался ИВС («Иосиф Виссарионович Сталин»), Это должен был быть низкоплан с трёхколесным шасси с носовой опорой, с поршневым двигателем М-120, с пушкой, стреляющей через вал винта, и с пулемётами на крыльях. В задней части фюзеляжа за гермокабиной лётчика находился прямоточный воздушно-реактивный двигатель. Он представлял собой тоннель переменного сечения, имеющий отверстие для забора воздуха снизу у задней кромки центроплана. Внутри тоннеля было несколько рядов форсунок, распыляющих бензин. Тепло, выделяемое при сгорании бензина, преобразовывалось в кинетическую энергию воздуха. В сужающейся выходной части тоннеля скорость воздуха ещё больше увеличивалась, и на выходе из сопла по расчёту создавала тягу 340 кгс (на Н=8000 м и V=700 км/ч). К воздушному тракту ПВРД по специальным трубам предполагалось подводить горячие выхлопные газы от поршневого мотора, что должно было дополнительно увеличить тягу. Расчётная максимальная скорость ИВС с работающим реактивным двигателем составляла 825 км/ч, потолок — 14 000 м.

Проект рассматривался в Управлении ВВС в сентябре 1940 г. и получил положительную оценку: «предлагаемый конструктором Щербаковым проект скоростного истребителя заслуживает серьёзного внимания в части применения ВРД как средства кратковременного повышения лётных данных самолёта и в части применения герметической кабины»[333].

Вскоре ИВС был переработан под более реальный мотор AM 41, доработана конструктивная схема трёхколесного шасси. Но в связи с сокращением финансирования по экспериментальным самолётам к его постройке даже не приступали.

В годы войны Игорь Алексеевич Меркулов участвовал в опытах по установке «прямоточек» на истребителе Як-7Б. Затем он ещё долго и плодотворно трудился над конструированием реактивных двигателей.

Прямоточные двигатели в авиации не прижились, так как не могли создавать тягу при взлёте. Зато ПВРД получили распространение в ракетной технике — на сверхзвуковых самолётах-снарядах, стартующих с помощью обычного ракетного двигателя.
