Особенности шахтного запуска ракет

Ампулированные ракеты Р-1 б долгое время были основой ядерного щита России, они отстояли срок и были списаны. Именно по сроку, а не по договору.

На конец 80-х годов было 8 полков с УР-100 (ТИМ, не УТТХ) ШПУ, и 3 полка БЖРК. Шахтные пусковые установки (ШПУ) располагались по их обозначениям «справа» и «слева» от Кунгурского тракта, «третий» и «пятый» полк соответственно. На «сотках» были неразделяющиеся головные части мощностью с 1 мегатонну – каждая.

Строго говоря, пусковой стол предназначен для установки и удержания ракеты в положении пуска, проведения вертикальной установки и наведения ракеты по азимуту, обеспечения обслуживания ракеты во время подготовки и проведения пуска. Крепился к стартовой площадке, обычно, железобетонной. Состоял из нижнего неподвижного основания, верхнего подвижного основания, механизма подъема и «вертикали-зации» (домкратов), стоек, средней рамы, верхней опорной рамы, конусного газоотражателя, механизма наведения, электро– и пневмооборудования и нескольких вспомогательных систем.

Закладные элементы под установку пускового стола наземной стартовой позиции БРСД Р-12 и у наземной МБР Р-16 были аналогичные по конструкции.

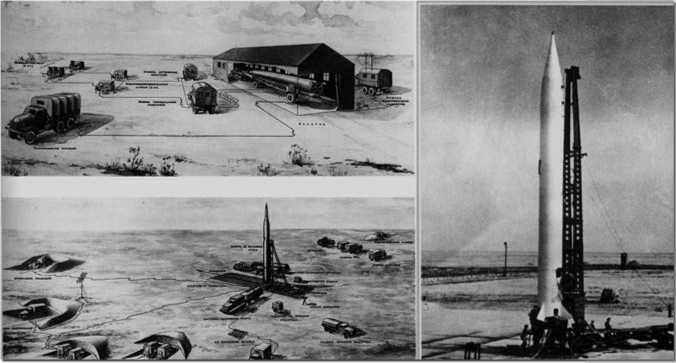

На рис. 14 показана схема установки Р-1 б на пусковой стол, транспортировщик ракеты, установщик ракеты, заправщики ракеты (отдельно окислитель, отдельно горючее), схема заправки, фото начала установки на пусковой стол, уже установленная Р-1 6, схема БСП-1 52-РД (американские разведданные).

Рис. 14. Схема установки Р-16 на пусковой столс обеспечением

К примеру, шахтная пусковая установка (ШПУ) в районе н.п. Кояново относилась к 10-му полку (нумерация полков сплошная), директивы о строительстве ШПУ с учетом «непоражения» соседних факторами взрыва были нарушены, и фактическое удаление ШПУ от другой составило 5–7 км.

Типовое устройство ШПУ: непосредственно гильза, КП, КПП, и сигнализация с охраной по периметру. Технических построек не было, так как ракета ампулирована, и в обслуживании не нуждалась.

Самый замечательный пульт для работы по ИН-100 – он имитировал процесс заправки КРТ. Это небольшой ящичек с большим количеством кабелей и разъемов. Подключался он перед комплексной подготовкой по четвергам. После работы отключался. Кабельные соединения приводились в исходное положение, после чего НППЭО было пригодно для боевой работы.

ПЩС – пневматический щиток стартовый – штатный прибор отделения «двигателистов». Соединения пневматические. Устанавливался на опорное кольцо пускового стола лицом к входу в аппаратную. Соединялся с бортом с помощью штуцерной колодки. Боевые ПЩС были разовыми, каждая ракета комплектовалась своим ПЩС. С ПЩС наддувались элементы ПГС (пневмогидрав-лической схемы), а также магистрали бортовой ампульной батареи и батареи ГЧ. Прибор (ИН-100) подключался в разрыв цепей разовых узлов (пиромембраны, ампульные батареи, датчики автоматики ДУ (двигательные установки) и датчики уровней «О», «Г» обеих ступеней, имитировал после набора готовности к взлету ракеты срабатывание контакт подъема, что приводило к отстрелу кабелей ШР-ШО.

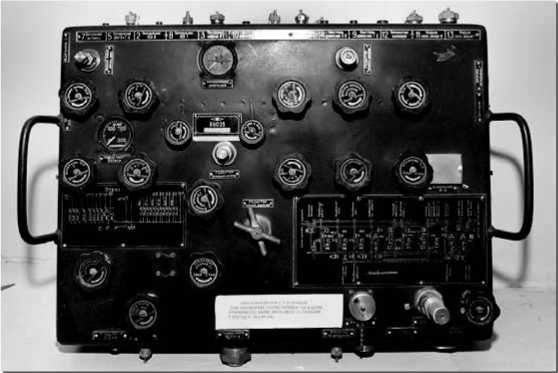

На рис. 15 показан ключ ИП (испытания-пуск) – стартовый ключ со стойки 8Н1119. Ключ был один на старт. И два КБУ в помещении 2-го номера дежурного расчета. Там же и тумблер подачи напряжения на шину ИП обоих комплектов НППЭО.

Внимание, пример!

Однажды, при комплексной тренировке я записывал программу (ПЗ) в систему СПИ. А НШ БСП, будучи «вторым номером» боевого расчета, от скуки, вестимо, передернул этот злосчастный тумблер. Информационные транспаранты на стойке подмигнули, некоторые реле отбились. На всякий случай привел схему в исходное положение, и начал все сначала. Запись на бортовой магнитофон прошла успешно – контрольный запрос подтвердил правильность записи. Это было на левом старте.

А на правом подмигивания транспарантов 40 номер БРП не заметил, и полетное задание не записалось. Время было потеряно. Задержка была. А перед комплексной подготовкой правый и левый расчеты заключали пари на ящик сгущенки. Таковы были реалии службы.

Рис. 15. Внешний вид стартового ключа системы пуска

МИК – это монтажно-испытательный корпус предназначался для проведения комплексных и автономных испытаний ракеты. Ракеты Р-16 в МИКЕ никогда не хранились. А хранились ракеты в хранилищах сооружениях № 4 и 4А. А МИК был в сооружении № 5, либо сблокирован с одним из хранилищ (имел общую капитальную стену), въездные ворота МИКа и хранилища были раздельными.

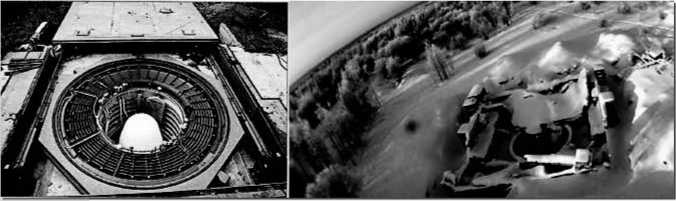

В шахте были установлены градирни, поскольку ракета чувствительна к тепловому воздействию (ТВР) и требует охлаждения в жару. Фото шахтной пусковой установки (ШПУ) с крышей защитного устройства (ЗУ) боевого ракетного комплекса (БРК) с ракетой 8К84 (УР-100) или 15А20 (УР-100К), которые были развёрнуты в 52-рд представлено на рис. 16.

Рис. 16. Фото ШПУ для ракет СС-18 и СС-20

Шахтовый люк на этом фото не виден; он правее. Почему крыша нашей шахты откатывалась влево? Дело в том, что справа стоял развернутый подъемный кран, с его помощью и блока-родика натягивали крышу обратно на пусковую установку. Открывали с помощью сжатого воздуха. Пневмодомкраты ее слегка приподнимали, и она под своим весом скатывалась по рельсам влево, упираясь в насыпь. Такова была организация открытия люка.

На примере 52-й дивизии РВСН внутренние номера полков (районов) соответствуют порядку строительства боевых ракетных комплексов ОС-84 в 52-рд и, соответственно, по датам заступления на БД были таковы:

1. 721 рп (в/ч 44097), позывной «Верховой», на БД с 24.11.1966;

2. 730 рп (в/ч 54300), позывной «Графолог», на БД с 29.12.1966;

3. 598 рп (в/ч 52635), позывной «Журавель», на БД с 04.02.1967;

4. 608 рп (в/ч 69777), позывной «Заплыв», на БД с 10.04.1967;

5. 263 рп (в/ч 29440), позывной «Мебельщик», на БД с 03.12.1969;

6. 684 рп (в/ч 57341), позывной «Деловой», на БД с 17.12.1969;

7. 176 рп (в/ч 07392), позывной «Алхимик», на БД с 06.03.1970;

8. 723 рп (в/ч 34131), позывной «Клепка», на БД с 28.12.1970.

Все полки имели не обвалованные караульные помещения. Частично полки были расформированы в 1990 году и позднее, когда главный упор ядерного щита России делался на ракеты с разделяющимися боеголовками в составе БЖРК.

В списке отсутствуют позывные двух полков на букву «И» и букву «Л». Эти полки не разворачивались, хотя предварительная подготовка для этого была произведена в районе с. Калинино Кунгурского района: дороги, высоковольтные линия и прочие работы были освоены.

БСП-2 с Р-16У наземного старта (наземный стартовый комплекс «Шексна-Н») представляла собой небольшой военный городок. Рядом имелась и техническая, и жилая зона. В технической зоне располагались: 2 наземные стартовые пусковые установки (ПУ), командный пункт, МИК – монтажно-испытательный корпус (хранились две ракеты для ПУ № 1 и вторая ракета ПУ № 2), хранилище для ракеты ПУ № 2, РТБ (ремонтно-техническая база), 2 пристартовых убежища (около каждой ПУ), хозяйство заправки (укрытия для автозаправщиков: отдельно для окислителя, отдельно для горючего), компрессорная (азотно-добывающая станция), хозяйство роты электрические заграждения и минирования (РЭЗМ), укрытия стартового отделения под тележки и установщики ракет, рубежи технических средств охраны и инженерных заграждений.

Жилой городок имел: штаб, плац, казармы, столовые, гостиницу, клуб, котельную, дизельную, автопарк, санчасть, полосу препятствий, КПП, стрельбище.

В каждом полку было 6 групп. На боевое дежурство заступали на одну неделю. В пятницу зачитывали приказ на площадке (развод), после чего на БД заступали офицеры и солдаты срочной службы в составе 10–15 человек; они обеспечивали службу. Каждая группа имела свою специальность:

• -1.связь;

• 2.стартовая;

• 3. заправщики;

• 4 АДС (азотодобывающая станция): азот, жид. кислород, компрессорная, воздух,

• 5. МИК (монтажники);

• б. ИТР (инженерно-технические): тепло, вода, дизельная, котельная.

Ремонтно-техническое бюро – РТБ 12 ГУ МО СССР (головная часть) придавалась полку. Командный пункт для запусков находился под землей – была прямая связь с Москвой и пусковые пульты. Казармы находились на удалении 500 м от стартовых позиций. Почти в каждой казарме было около 100 человек. Кровати в расположении – двуярусные.

Регламентные работы с ракетами шахтного базирования производят так. Когда пусковые установки приведены в боеготовое состояние, оголовки шахтных пусковых устройств (ШПУ) закрыты и опечатаны. Техника и расчеты ТРБ и РТБ убывают из позиционного района полка к местам постоянной дислокации. Личный состав караула переводится с несения комендантской службы на несение караульной службы.
