Потомки М-34

Владимир Котельников

Созданный в 1930 г. под руководством А.А. Микулина авиамотор М-34 (АМ-34) около десяти лет занимал заметное место в планах отечественной авиапромышленности. Его многократно модернизировали, создавая новые модификации, повышали мощность и ресурс, улучшали высотные характеристики. Но ничто не длится бесконечно. Советским ВВС требовались двигатели с еще более высокими характеристиками. В первую очередь, требовалось значительно повысить мощность.

Схема блока, предложенная Микулиным, оставалась весьма перспективной. Дальнейшее развитие конструкции пошло сразу по нескольким направлениям. Основным являлось дальнейшее совершенствование базового двигателя. Но вместе с этим конструкторы работали над расширением диапазона мощностей путем использования блоков М-34 в разных сочетаниях.

Но ни один из новых моторов уже не считался модификацией М-34, все они получили собственные обозначения.

Первым из них стал М-35 (АМ-35). Не следует путать его с более ранним проектом М-35 Микулина — это дальнейшее развитие АМ-34ФРНВ. Этот двигатель разрабатывался на заводе № 24 с конца 1938 г., ведущим конструктором являлся М.Р. Флисский. По сравнению с АМ-34ФРНВ был усовершенствован блок, введен новый односкоростной ПЦН ФН-35 с поворотными направляющими лопатками (лопатками Поликовского) на входе, усилен картер, изменены всасывающие патрубки. В марте 1939 г. двигатель удовлетворительно прошел заводские испытания, в апреле — государственные. Однако ВВС мотор не удовлетворил, поскольку максимальная мощность составляла 1350 л.с. (вместо 1500 л.с. по заданию), а заданный вес был превышен на 10 кг (780 кг). Кроме этого, вместо предписанного двухскоростного ПЦН стоял односкоростной.

С августа 1939 г. АМ-35 выпускался небольшой серией; всего в 1939-40 годах изготовили около полусотни таких моторов. Не все они были одинаковыми. Например, испытывался экземпляр с алюминиевыми, а не бронзовыми вкладышами коренных подшипников.

Несколько вариантов АМ-35 остались только в проектах. АМ-35НВ являлся созданным в октябре 1939 г. проектом с непосредственным впрыском топлива. АМ-35Г должен был охлаждаться не водой, а чистым этиленгликолем. Поскольку у последнего теплоемкость намного выше, то можно было бы уменьшить запас жидкости в системе и отбирать на насосы меньшую мощность. Но этиленгликоль имеет меньшую теплопроводность, чем вода, и агрессивен по отношению к материалам уплотнений. Это привело к изменению размеров некоторых каналов и замене прокладок на более стойкие. Проект АМ-35ТК предусматривал использование турбонаддува. Существовали два его варианта — с турбонагнетателями ТК-2 и с ТК-35.

Хотя АМ-35 так и не дошел до уровня массовой серии, его применяли на ряде опытных самолетов и даже на серийных, например, на тяжелых бомбардировщиках ТБ-7. Но АМ-35 стал лишь промежуточной ступенькой к массовой модификации АМ-35А.

Вынужденное применение односкоростного ПЦН (надежный двухскоростной просто «не получался») должно было отрицательно сказаться на высотных характеристиках. Поэтому один из опытных образцов АМ-35 прошел 100-часовые испытания с повышенным наддувом. Используя результаты этого эксперимента, создали форсированную по наддуву модификацию АМ-35А. Мощность осталась той же, а вес дошел до 830 кг. Зато номинальная высота была поднята с 4500 м до 6000 м.

Двигатель испытывался с апреля 1939 г.; первые образцы отличались плохой приемистостью и неустойчиво работали на малом газу. В мае 1940 г. мотор предъявили на совместные испытания, в июле — на государственные, которые он успешно завершил в сентябре. С конца 1940 г. АМ-35А выпускался в больших количествах на заводе № 24 в Москве. Его планировали запустить в производство также на заводах № 19 и № 452, но это так и не было сделано.

Мотор постепенно дорабатывался. В начале 1941 г. была введена усиленная крыльчатка ПЦН, с весны того же года внедрили чисто механический (вместо электромеханического) привод поворотных лопаток на входе в нагнетатель.

К АМ-35А были спроектированы три варианта редуктора с разными передаточными отношениями. Первые серии шли с редуктором с отношением 0,9, с 5-й серии — с 0,732.

Основным «потребителем» АМ-35А стал цельнометаллический истребитель-моноплан МиГ-3, в 1941 г. строившийся в больших количествах. К началу Великой Отечественной войны он являлся самым массовым из истребителей нового поколения в ВВС РККА. Некоторое количество моторов пошло также на тяжелые бомбардировщики ТБ-7 (Пе-8).

Конструкторы готовили многочисленные модификации АМ-35А. В январе 1941 г. изготовили, а затем подвергли испытаниям три образца с беспоплавковыми карбюраторами, которые намеревались внедрить в серии. Однако этот вариант серийно не выпускался. АМ-35АНВ — это АМ-35А с непосредственным впрыском топлива. Опытный образец его изготовили летом 1941 г., но не испытывали в связи с эвакуацией. Работы по этой модификации официально прекратили в начале 1942 г. Очень оригинален был АМ-35А-ТР, вариант с турбореакторами Ефремова, использовавшими тепло от выхлопа и радиаторов для создания реактивного эффекта.

Максимальная мощность у него должна была дойти до 1650 л.с., но этот двигатель остался только проектом.

Распоряжение о прекращении производства АМ-35А поступило в конце 1941 г., после эвакуации завода № 24 в Куйбышев (Самару). Его прекратили делать, чтобы высвободить производственные мощности для наращивания выпуска родственного ему мотора АМ-38, описанного далее. Фактически же в небольших количествах АМ-35А собирали до конца 1944 г. Всего было изготовлено 4659 экземпляров. Из них 4034 мотора сделали в 1941 г., к концу 1943 г. к ним добавились еще примерно 450 штук. Последние серии АМ-35А изготовлялись уже с использованием узлов двигателя АМ-38Ф.

В 1943 г. появился ГАМ-35ФН, дефорсированный до 1150 л.с. катерный двигатель с реверс-муфтой. Но данных о его испытаниях нет.

М-36, он же АМ-36, являлся представителем другого направления развития моторов Микулина. В его конструкции прирост мощности достигался увеличением количества блоков, взятых от М-34ФРНБ или М-34ФРНВ. Это был 18-цилиндровый трехблочный рядный двигатель, выполненный по Y-образной схеме, причем третий был направлен головками вниз. На каждом колене вала стоял главный шатун, к которому крепились два прицепных. Мотор проектировался с мая 1939 г. в двух вариантах — карбюраторном и с непосредственным впрыском топлива. В августе того же года выпустили рабочие чертежи и заложили серию из пяти экземпляров. Первый опытный М-36 собрали 18 декабря 1939 г., с 30 декабря вели обкатку, а затем испытания. Двигатель доводился до начала 1942 г., после чего работы прекратили как бесперспективные.

Опытный катерный мотор ГАМ-35 с реверс-муфтой

18-цилиндровый мотор М-36 [АМ-36]

Действительно, максимальная мощность получилась порядка 2000 л.с. вместо 2250 л.с. по заданию, а недобор по номинальной мощности был еще больше — 1600 л.с. против 2000 л.с. Зато вес опытных образцов дошел до 1160 кг, в то время как по проекту — 1050 кг, с непосредственным впрыском — 1090 кг.

АМ-36 предполагалось использовать в проекте истребителя Таирова, но этот мотор так никогда и не поднялся в воздух. Больше попыток сделать многоблочные двигатели с блоками от моторов Микулина не предпринимали, сосредоточившись на доводке базовой конструкции. При этом опять появились два направления: моторы для скоростных высотных бомбардировщиков и истребителей и низковысотные моторы для штурмовиков.

Представителем первого являлся М-37 (АМ-37). Обозначение М-37 ранее использовалось для одного из двигателей плана 1932-33 годов, реально не проектировавшегося. Повторно его применили для мотора, являвшегося дальнейшим развитием АМ-35А с форсированием по наддуву (был увеличен диаметр крыльчатки). Работа велась с декабря 1939 г. сначала в инициативном порядке, а затем была внесена в план на 1940-41 годы. В самом начале 1940 г. закончили опытную партию из десяти моторов, с 5 января приступили к испытаниям. Этот двигатель долго доводился. После совместных испытаний в мае 1940 г. был введен промежуточный водовоздушный интеркулер, стоявший за ПЦН.

В ходе доводки усилили картер, носок редуктора, головку блока, поршни и прицепные шатуны, ввели клапаны выпуска увеличенного диаметра, доработали нагнетатель. На моторе появились более мощная маслопомпа и карбюраторы К-37БП.

Но требований задания и после доработки выполнить не удалось. Максимальная мощность остановилась на уровне 1500 л.с. (вместо 1600 л.с.), номинальная — 1200 л.с. (вместо 1500 л.с.). Зато заданный вес превысили на 85 кг.

В апреле 1941 г. АМ-37 прошел государственные испытания и был принят в серийное производство, но, в сущности, так и не был доведен до требуемой степени надежности. Кроме того, самолетостроители не могли справиться с охлаждением этого весьма теплонапряженного двигателя. В 1941 г. на заводе № 24 в Москве выпустили 29 моторов этого типа. АМ-37 проходил летные испытания в октябре 1940 г. на ДБ-240, в январе 1941 г. на опытном бомбардировщике «103». Двигатель испытывали также на МиГ-1 и МиГ-3. Бомбардировщик «103» (будущий Ту-2) собирались с ними строить серийно.

Но в октябре 1941 г. АМ-37 с производства сняли. После эвакуации предприятия в Куйбышев выпуск АМ-37 там не возобновлялся. Ту-2 запустили в серию с двигателями М-82 (АШ-82).

Заданную мощность в 1600 л.с. хотели получить на модификации АМ-37А. Ее опытный образец по плану должен был быть выпущен на заводские испытания в феврале 1940 г., однако сведений о его постройке и испытаниях нет.

Видимо, только в проектах остались варианты АМ-37ТК с турбонаддувом, АМ-37П с установкой пушки в развале цилиндров, стрелявшей через полый вал редуктора, и АМ-37у/в (АМ-37УВ) с удлиненным валом и вынесенным редуктором, предназначавшийся для истребителя Гу-1, имевшего схему американской «Аэрокобры». Задание на последний было выдано в октябре 1940 г., а разработку проекта начали в 1941 г. Построен АМ-37УВ не был, но материалы проекта впоследствии использовали при создании опытного мотора АМ-41.

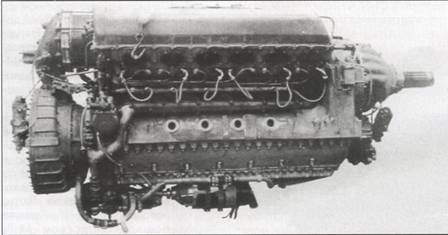

АМ-37 перед государственными испытаниями, июнь 1941 г.

Самолет «ЮЗУ» с моторами АМ-37 во время постройки

В 1939 г. конструкторскому бюро завода № 24 выдали задание на проектирование двигателя под обозначением М-38. Это должен был быть гигант с рабочим объемом 77 л (примерно в полтора раза больше, чем у АМ-35), мощностью 3000/3500 л.с., но весом всего в 1450 кг. Предъявление двигателя на заводские испытания предполагалось в 1-м квартале 1941 г. По-видимому, проектирование этого двигателя вообще не проводилось, во всяком случае, никаких материалов по нему пока не обнаружено.

Зато под названием М-38 или АМ-38 завод № 24 выставил на испытания низковысотный двигатель на базе АМ- 35А. Его создавали специально для штурмовика БШ-2 (Ил- 2) в инициативном порядке. В план мотор внесли по распоряжению лично И.В. Сталина «задним числом», в ноябре 1940 г. По сравнению с АМ- 35А на нем были усилены картер и носок редуктора, спроектирован новый привод к ПЦН, доработаны маслосистема и система охлаждения. Испытания первых образцов АМ-38 начали еще в октябре 1 939 г., в ноябре того же года он прошел программу заводских испытаний. В ходе доводки в 1940 г. степень сжатия уменьшили с 7,0 до 6,8, чтобы сделать двигатель менее «привередливым» к качеству бензина, усовершенствовали маслосистему и систему охлаждения. Вес при этом возрос на 30 кг (до 860 кг). Зато максимальная мощность равнялась 1600 л.с., а номинальная — 1500 л.с.

АМ-38 серийно выпускался с начала 1941 г., хотя официально прошел госиспытания только через полгода, в июле. Делали их на заводе № 24 в Москве, а после эвакуации предприятия — в Куйбышеве. С июня 1942 г. АМ-38 выпускали также на заводе № 45, организованном в старых цехах завода в Москве.

С октября 1942 г. в Куйбышеве делали моторы модификации АМ-38Ф, форсированные по оборотам на взлетном режиме. Степень сжатия еще раз уменьшили — до 6,0 (бензина в военное время требовалось много), а максимальная мощность возросла до 1700 л.с. при весе 880 кг. Была установлена масляная центрифуга, усилены распределительные валы и впускные клапаны, головки блоков изготовлены из другого сплава. Уменьшили диаметр крыльчатки ПЦН, понизив наддув. Официальные госиспытания тип Ф прошел только в мае 1943 г.

В июне 1944 г. проводили эксперименты по впрыску в цилиндры воды на форсированных режимах, но на серийных моторах это устройство не монтировали. Существовал проект ГАМ-38Ф, катерного варианта АМ-38Ф, выполненный весной 1944 г. Он имел измененные картер, коленчатый вал и ПЦН. Были введены реверс-муфта и дополнительный водяной насос. Но опытный образец ГАМ-38Ф не изготавливался.

Мотор АМ-38Ф в музее завода

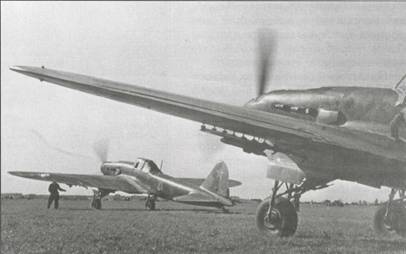

Знаменитые штурмовики Ил-2 с моторами АМ-38

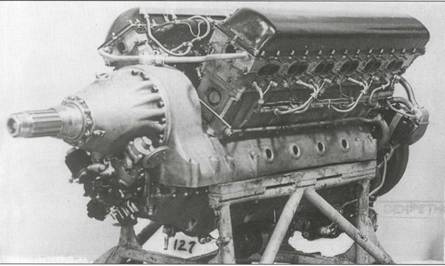

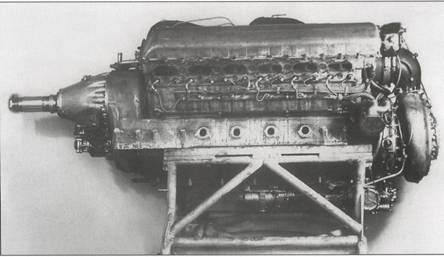

Мотор АМ-38 перед государственными испытаниями, июнь 1941 г.

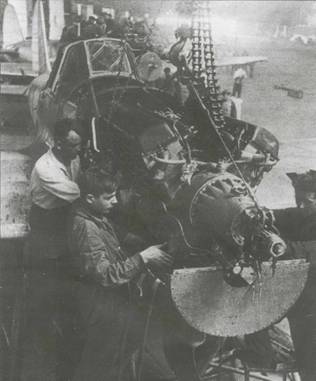

Установка двигателя АМ-38 на самолет Ил-2

Двигатели АМ-38 и АМ- 38Ф устанавливались на серийных штурмовиках Ил-2, а также на опытном самолете ТИС-МА. Истребители МиГ-3 в мастерских и строевых полках тоже переделывали под АМ-38. Использование АМ-38 предусматривалось также в проекте самолета ОДБ(П).

АМ-38 — это самый массовый двигатель Микулина, их сделали 43 191 экземпляр. Производство мотора продолжалось до конца 1945 г. Эти | моторы с самолетами Ил-2 экспортировались в Польшу, Чехословакию и Югославию.

Параллельно конструкторское бюро Микулина (ОКБ-ЗОО) работало над высотными моторами для бомбардировщиков и истребителей. АМ-39 являлся дальнейшим развитием двигателя АМ-37 на базе узлов и агрегатов АМ-38Ф с двухскоростным ПЦН, водо-воздушным интеркулером и беспоплавковыми карбюраторами К-39БП. Разработка проекта была начата в 1942 г., отдельные узлы опытных образцов изготовлялись на заводах № 24 и № 45. В январе 1943 г. уже велись доводочные испытания первого варианта двигателя, АМ-39, с карбюраторами К-42БП. В 1943-46 годах создали еще несколько модификаций мотора. В марте 1944 г. АМ-39 прошел госиспытания, но в большую серию не запускался.

В апреле 1944 г. десять АМ-39 изготовили на заводе № 45, в мае- июне того же года 22 экземпляра переделали на опытном заводе № 300 из АМ-38Ф с использованием узлов, изготовленных заводом № 45. Но в эту партию входили моторы разных модификаций. Большая часть представляла собой АМ-39 максимальной мощностью 1800 л.с., однако, несколько штук относились к типу АМ-39А с нагнетателем от АМ-38Ф, но с двухскоростной передачей. Интеркулер оставался водо-воздушным. АМ-39А проходил государственные испытания в марте 1944 г., а в июле — летные испытания. По крайней мере один мотор был типа АМ-39А-ТК с турбонагнетателями ТК-Б. Он испытывался на самолете И-224 в феврале 1944 г. Существовал и АМ-39Б (АМ- 39Б-ТК), 1580/1890 л.с., вариант предыдущего типа с двумя турбонагнетателями ТК-300Б и воздуховоздушным интеркулером. Мощность равнялась 1580/1890 л.с. Этот мотор испытывался в июне 1944 г. на опытном высотном перехватчике И-224. Третьей модификацией с турбонаддувом являлся АМ-39В с одним турбонагнетателем АМТК-1, установленным на одном блоке двигателя (асимметрично); с другой стороны монтировались обычные выхлопные патрубки.

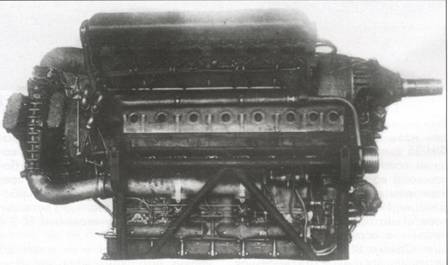

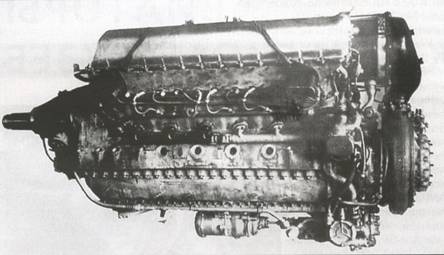

Мотор АМ-39 на государственных испытаниях, февраль 1944 г.

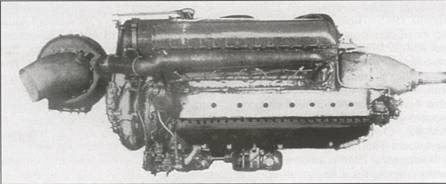

Мотор АМ-39 с турбокомпрессором АМТК

Мотор АМ-39ФН2 (АМ-40)

АМ-39Ф оснащался новым односкоростным ПЦН, был форсирован по оборотам и наддуву, расчетная номинальная мощность у него должна была дойти до 1800 л.с. В ноябре 1944 г. мотор прошел заводские испытания, а затем летные на самолете «63». Интеркулер на нем не устанавливался, а чтобы справиться с перегревом на форсированных режимах, предусмотрели впрыск воды.

На АМ-39ФК экспериментировали с форкамерным зажиганием. Получили максимальную мощность 1850 л.с. В начале 1946 г. изготовили два опытных экземпляра и начали заводские испытания, в следующем году выпустили еще семь двигателей. Но на государственные испытания АМ-39ФК не предъявлялся.

АМ-39ФН (он же ФНВ) — форсированный вариант с непосредственным впрыском, разрабатывался в ОКБ-ЗОО с середины 1944 г. Он отличался улучшенной гидравликой ПЦН, увеличенным диаметром его крыльчатки, увеличенным диаметром клапанов, всасывающими патрубками по типу американского мотора Аллисон V-1710. Испытания велись с августа 1944 г., официальные заводские испытания проходили в январе 1945 г. Максимальная мощность сначала была 1850 л.с., позже ее довели до 2130 л.с. Летом 1945 г. моторы испытывались на бомбардировщике Ту-2. Работы по АМ-39ФН были прекращены в сентябре 1945 г. по распоряжению Микулина в связи с успехом следующей модификации, АМ-39ФН2. Это был аналог АМ-39ФН на базе нового двигателя для штурмовиков, АМ-42. Он имел максимальную мощность 1850 л.с. и вес 1080 кг. В 1-м квартале 1946 г. изготовили пять экземпляров, на которых вели государственные испытания.

Позже АМ-39ФН2 переименовали в АМ-40. В 1946-48 годах заводом № 24 были изготовлены 34 экземпляра. Эти моторы испытывались в 1947 г. на одной из модификаций Ту-2.

Ранее уже говорилось, что Микулин работал над двигателем с удлиненным валом и вынесенным редуктором на базе АМ-37. Хотя задание выдали еще в 1940 г. фактически проектирование начали только в 1942 г. и вскоре за основу вместо АМ-37 взяли АМ-39. Максимальная мощность была меньше, чем даже у ранних АМ-39, и ограничивалась 1600 л.с. Возможно, это ограничение шло от трансмиссии, которую исходно делали под АМ-37. Мотор назывался АМ-39УВ, а позже АМ-41. Изготовили три опытных экземпляра.

Доводку одного из них закончили к лету 1943 г. и поставили его на истребитель Гу-1, который в ходе летных испытаний потерпел катастрофу 14 июня того же года. Более работы по АМ-41 не велись, государственных испытаний он не проходил.

Если АМ-41 по сути являлся лишь экспериментом, то АМ-42 выпускался в очень больших количествах. Это был низковысотный двигатель для штурмовика, дальнейшее развитие АМ-38Ф. Проектировали его на заводе № 24 под руководством М.В. Флисского, степень влияния на конструкцию этого мотора Микулина, сидевшего в Москве, но продолжавшего занимать должность главного конструктора в Куйбышеве, оценить довольно трудно. По сравнению с АМ-38Ф была опять уменьшена степень сжатия, но увеличен наддув; усилены коленчатый вал, шатуны и поршни. Ввели противовесы коленчатого вала, внесли изменения в маслосистему. Это позволило форсировать двигатель по оборотам.

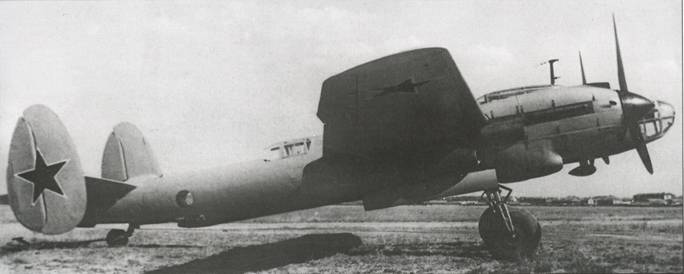

Самолет Ту-4 (первый с этим названием, он же «68») с моторами АМ-40 в НИИ ВВС, сентябрь 1946 г.

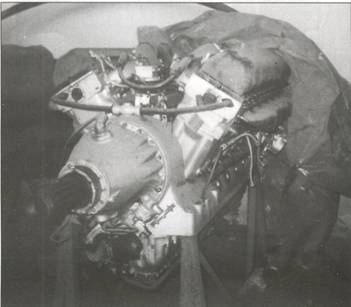

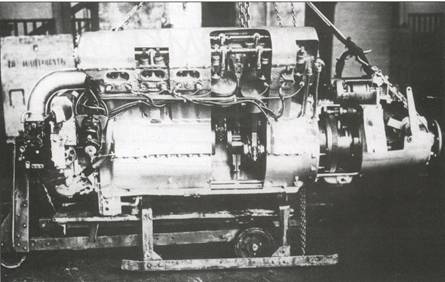

Мотор АМ-41 (АМ-39УВ), извлеченный из обломков истребителя Гу-1

Первые пять опытных моторов были изготовлены в ноябре 1942 г. Далее изготовлялись небольшие партии (по три-пять двигателей в месяц) для доводки и испытаний. В январе 1943 г. АМ-42 прошел 50- часовые заводские испытания. В марте — мае того же года его облетывали на специально доработанном Ил-2 (Ил-АМ-42). Планировали провести государственные испытания АМ-42 в марте 1943 г., но двигатель не успели довести к этому сроку. В мае того же года Микулина освободили от обязанностей главного конструктора завода № 24, и дальнейшим совершенствованием мотора Флисский занимался самостоятельно. 23 сентября 1943 г. АМ-42 в первый раз представили на государственные испытания, с которых его довольно быстро сняли из-за прогара поршней. Последовала доводка двигателя. В ее ходе доработали беспоплавковый карбюратор К-42БПА, усилили силовые шпильки блока, юбки поршней, утолщили гильзы цилиндров, усилили редуктор. Госиспытания АМ-42 успешно прошел в апреле-мае 1944 г. Номинальная мощность равнялась 1750 л.с., а максимальная дошла до 2000 л.с. При этом вес у моторов первых серий был около 980 кг.

Но еще раньше, с самого начала 1944 г., двигатель запустили в серию на заводе № 24. Эти моторы ставили на штурмовики Ил- 10. АМ-42 изготовлялся в больших количествах. С 1947 г. усилили картер, щеки коленчатого вала, шатуны, шестерни редуктора. э Это увеличило вес сухого двигателя на 10 кг (до 1030 кг). Попробовали вариант с непосредственным впрыском, но внедрение его на Ил-10 потребовало бы внесения значительных изменений в винтомоторную установку, и от серийного производства отказались.

В 1948 г. АМ-42 сняли с производства, но в начале 1951 г. выпуск мотора восстановили в усовершенствованном варианте с ресурсом 400 часов (за счет нового увеличения веса) для Ил-1 ОМ, но снова прекратили в 1954 г. Масштаб производства в 50-е годы был не сравним, с тем, что имел место во время войны — делали чуть более 300 моторов в год. Всего на заводе № 24 было изготовлено 10 232 двигателей АМ-42.

С весны 1952 г. АМ-42 также делали по лицензии в Чехословакии на заводе им. Димитрова как М-42 для штурмовиков В-33 (это был местный вариант Ил-10). Количество моторов, выпущенных там, неизвестно. АМ-42 экспортировался в Польшу, Венгрию, Румынию, Чехословакию, Китай и Северную Корею.

Существовало несколько опытных вариантов АМ-42. Например, имелась модификация с форкамерным зажиганием и степенью сжатия 7,0. Опытный образец ее испытывался на стенде в 1944 г. АМ-42Б (он же АМ-42ТК или АМ-42Б-ТК) — это вариант 1943 г. с переделанным ПЦН, новыми всасывающими патрубками и воздухо-воздушным интеркулером. Он комплектовался двумя турбонагнетателями ТК-300Б.

Мощность была на уровне серийного типа, но номинальную мощность можно было удерживать до гораздо большей высоты. Такой двигатель изготовили в марте 1943 г., он испытывался на опытном истребителе «5А» конструкции А.И. Микояна. Был и еще один вариант с турбонаддувом — АМ-42ФБ-ТК с двумя турбонагнетателями ТК-1А.

АМ-42ФНВ отличался непосредственным впрыском топлива. Он получился тяжелее карбюраторного «собрата» — вес дошел до 1000 кг. Испытания опытного образца АМ-42ФНВ на стенде были завершены 22 августа 1945 г., но серийно этот вариант строить не стали.

Дальнейшим развитием АМ-42 стал АМ-43 (М-43). Первоначально он был внесен в план 1943 г. под названием АМ-43ТР, как двигатель с турбореактором Ефремова и двухскоростным ПЦН. Позже основой для проекта стала документация АМ-42. От тур бореактора и двухскоростного ПЦН отказались. AM 43 получил обычный одно скоростной ПЦН, блок го ловок увеличенной жестко сти, клапаны большего диа метра, новые всасывающие патрубки и распределитель ные валы; по отношению t АМ-42 его форсировали пс оборотам. Делали его опят! в конструкторском бюрс завода № 24 в Куйбышеве под руководством М.Р Флисского. Первый опытный образец АМ-43 изготовил в сентябре 1944 г. Он ос нащался беспоплавковыл карбюратором К-42БП от АМ-42 В дальнейшем изменили механизм газораспределения, увеличили ди аметр клапанов, поставили новые всасывающие патрубки и ввели ин теркулер. При этом часть узлов по заимствовали от мотора АМ-39.

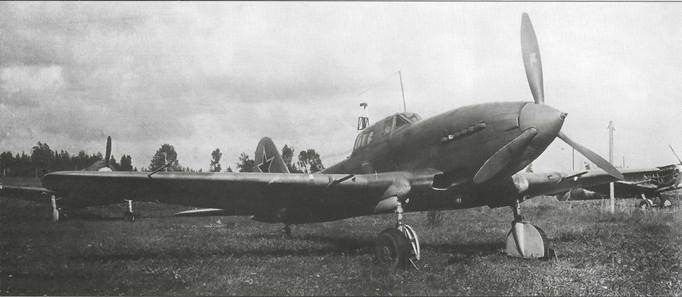

Штурмовик Ил-10 с мотором Ам-42

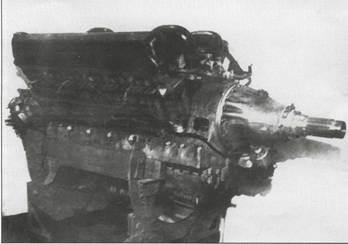

Мотор АМ-42

В августе 1 945 г. АМ-43 прошел испытания на заводе № 24. Получили номинальную мощность 2000 л.с. при максимальной 2150 л.с. (как и требовалось первоначальным заданием). Официально АМ-43 исключили из плана опытных работ НКАП в июне 1945 г., но фактически его доводку продолжали еще год. На варианте АМ-43НВ с непосредственным впрыском топлива удалось дойти до уровня 2150/ 2300 л.с. при весе 1090 кг (по заданию — 1100 кг, но там в этот вес включался и турбореактор). Двигатель проходил летные испытания в 1945 г. на штурмовике Ил-10, а позднее также на тяжелом истребителе «63П» (Ту-1). По крайней мере в одном экземпляре изготовили АМ-43ТК с турбонагнетателями ТК-300Б. Но серийно ни один из вариантов АМ-43 не выпускался.

М-44 (АМ-44) тоже являлся потомком АМ-42 и первоначально именовался АМ-42В. Он разрабатывался в 1944-45 годах в конструкторском бюро завода № 24 и, по-видимому, меньше отличался от предшественника. В 1944 г. изготовили несколько опытных образцов, которые в июле 1944 г. проходили летные испытания на бомбардировщике Ту-2. Работа была прекращена в конце года.

Известны три модификации этого двигателя: собственно АМ-44, первый опытный вариант, АМ-44Б- ТК с турбонагнетателями ТК-1Б (или ТК-300Б), мощностью 1650/1950 л.с. и АМ-44НВ с непосредственным впрыском топлива.

М-45 (он уже не именовался АМ- 45) вел родословную от АМ-42 и заимствовал многие конструктивные решения АМ-43. Он разрабатывался в Куйбышеве по постановлению от 19 июня 1945 г., хотя некоторые документы говорят, что предварительные проработки велись и ранее, еще с января. Для этого двигателя в ЦИАМ специально проектировали двухступенчатый четырехскоростной нагнетатель Э-174, испытанный там же на стенде в марте-апреле 1945 г.

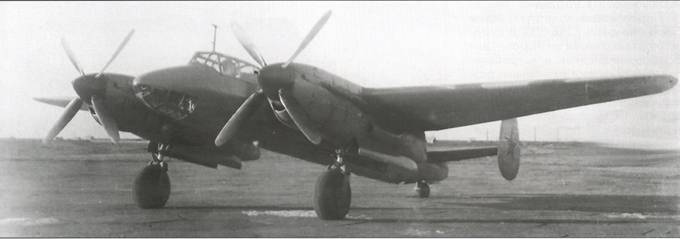

Опытный разведчик-бомбардировщик «65» с моторами АМ-44ТК

Мотор АМ-45

Редуктор мотора АМ-35 А с шевронными шестернями

На М-45 Флисский отказался от многих характерных для Микулина конструкторских решений, шедших зачастую еще от М-34. Так, гильзы ставились в блок не свободно, а с натягом. Вместо непосредственного привода клапанов появился рычажный механизм, один в один копирующий изделия «Юнкерс моторенбау». Вообще знакомство с германскими двигателями изрядно повлияло на М-45. В частности, на соединении шатуна с его крышкой ввели довольно типичные для немцев трехгранные шлицы. Все последние моторы Микулина имели редуктор с шевронными шестернями, посредством которых осевая нагрузка с винта частично передавалась на опоры в носке коленчатого вала. Флисский предпочел прямозубые шестерни, а на носок коленчатого вала установил демпфер крутильных колебаний. На самом валу смонтировали съемные противовесы. Поскольку по сравнению с предшественниками обороты повысились, то редуктор сделали с понижением в соотношении 0,462. Кроме того, на М-45 немного изменили верхний картер, предусмотрели толстостенные коренные вкладыши, литые впускные воздуховоды с улучшенной гидравликой (мотор с самого начала делался под непосредственный впрыск) и водо-воздушный интеркулер. Степень сжатия оставалась довольно низкой — 5,8, хотя мотор рассчитывался на эксплуатацию на высококачественном этилированном бензине.

В июле 1945 г. ПЦН Э- 174 испытывали на М-43. Постоянно ломались муфты переключения скоростей.

В апреле следующего года закончили проектирование двух новых вариантов нагнетателя, оба они использовали всю гидравлическую часть от Э-174, но в сочетании с двухскоростным механизмом. Первый из них (тип 186) опробовали на стенде в конце августа 1946 г., а на двигатель его поставили в феврале 1947 г. Он и оказался наиболее удачным.

Тем временем М-45 с июля 1946 г. испытывался со старым одноступенчатым ПЦН. Основной задачей считалась отработка нового редуктора. Его шестерни поначалу выкрашивались, но после внесения ряда изменений все пришло в норму.

В сентябре 1946 г. убрали, как бесполезный, демпфер, утолщили днища поршней, доработали насос непосредственного впрыска, ужесточили вал редуктора и поставили на поршнях верхние так называемые «минутные» кольца.

Прежде чем в апреле 1947 г. удовлетворительно прошли заводские испытания, вышли из строя не менее трех моторов. В сентябре того же года двигатель успешно отработал на государственных испытаниях, подтвердив максимальную мощность 2500 л.с.

Всего было изготовлено 16 штук АМ-45 разных вариантов. Среди них были три АМ-45Д мощностью 1750/ 2700 л.с. и два АМ-45Ш (2400/3000 л.с.). Последний проходил заводские испытания в 1948 г. Существовал проект модификации Ил-10 с этим двигателем.

О создававшемся Флисским практически параллельно с М-45 моторе М-46 известно мало. В 1-м квартале 1946 г. изготовили два опытных образца, они проходили стендовые испытания. Первоначально мощность была 2000/2300 л.с., позднее 2040/2550 л.с. В проектах существовали две модификации с турбонаддувом: АМ-46ТК с турбонагнетателями ТК-300Б и максимальной мощностью 2300 л.с. и с турбонагнетателем АМТК-2, мощность по расчетам 2400/2700 л.с.

Последним потомком М-34 стал М-47, который проектировался в Куйбышеве в 1946-48 годах. Первоначально он должен был быть оснащен новым нагнетателем объемного типа, обещавшим высокий наддув. Были построены опытные образцы, проводились стендовые и летные испытания (на опытном штурмовике Ил-20). Получили максимальную мощность 3000 л.с. Работы по М-47 прекратили из-за перехода завода № 24 на выпуск ГТД в 1948 г.

Вот так за десять лет при сохранении одного и того же рабочего объема, за счет небольшого увеличения габаритов и приросте веса сухого мотора примерно на 20 % по сравнению с последними модификациями АМ-34 мощность выросла почти втрое. Но последние моторы семейства так и не пошли в серийное производство, их вытеснили бурно развивающиеся газотурбинные двигатели.

Вариант мотора АМ-42 с непосредственным впрыском топлива, 1947 г.

Мотор АМ-39ФНВ

Мотор АМ-47 в запаснике музея ВВС России в Монино

Мотор АМ-46 в запаснике музея ВВС России в Монино

Моторы АМ-42 вместе со штурмовиками Ил-10 и Ил-10М состояли на вооружении советской авиации до середины 50-х годов. У наших союзников они задержались еще дольше. Ил-10 участвовали в заключительных сражениях Великой Отечественной войны, воевали в Корее, а также в рядах ВВС НОАК действовали против чанкайшистов во время конфликта в Тайваньском проливе.
