Глава 4. «Черная винтовка»: история эволюции

Armalite AR10. Идеи не исчезают бесследно

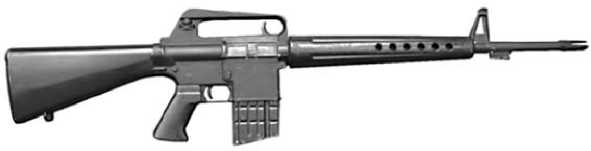

Штурмовая винтовка Armalite AR10 ранних выпусков.

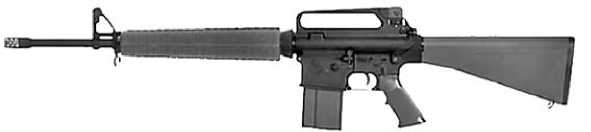

Гражданский вариант AR10.

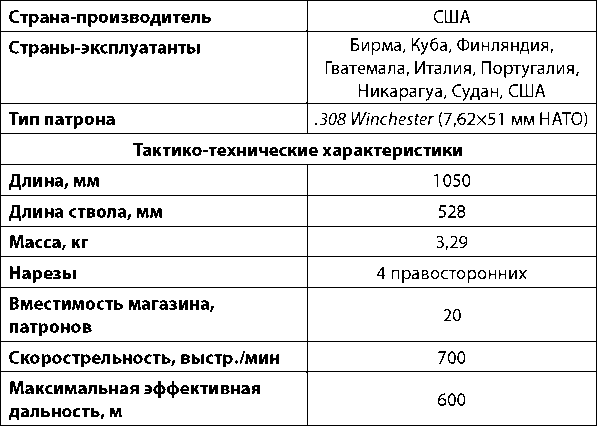

Юджин Стоунер из компании Armalite разрабатывал винтовку AR10 в 1953–1955 гг. в инициативном порядке. Параллельно полным ходом шла подготовка к серийному выпуску винтовки-конкурента — М14. Изначально новая автоматическая винтовка для армии США проектировалась под патрон.30–06 Springfield. После принятия на снабжение стран НАТО нового патрона калибра.308 Winchester винтовку AR10 в срочном порядке переделали под новый патрон, что положительно сказалось на ее боевых качествах и позволило значительно уменьшить массу.

Винтовка AR10 была настоящим прорывом в области технологий и используемых материалов. Ее ствольная коробка изготовлена из сверхпрочного алюминиевого сплава, цевье, приклад и пистолетная рукоять — из армированного пластика и только детали затвора и ударно-спусковой механизм — из высококачественной стали.

Общая компоновка винтовки AR10 также отличалась новизной: вектор давления пороховых газов проходил по линии ствол — затвор — приклад, что позволяло надежнее контролировать оружие при стрельбе. В конструкции AR10 была реализована оригинальная идея, которая позже станет стандартом для всего семейства М16: практически все органы управления расположены таким образом, что до них можно дотянуться, не снимая правой руки с пистолетной рукояти. Также были введены новые прицельные приспособления — мушка и перекидной диоптр.

Однако конструкторы закончили окончательную доработку винтовки AR10 слишком поздно — на вооружение была принята автоматическая винтовка М14. Впрочем, наработки не пропали даром; вскоре на основе AR10 была разработана винтовка AR15.

Armalite AR15. Зона ответственности — весь мир

Штурмовая винтовка Armalite ARI5 калибра.223 Remington.

Современный гражданский карабин AR15.

После окончания корейской войны в США утвердилась новая доктрина: «Зона ответственности — весь мир». Подразумевалось, что американские военные могут присутствовать во всех горячих точках. Стала очевидной необходимость создания подходящего оружия и боевой техники или совершенствования уже имеющихся образцов.

Именно этим путем и пошел Юджин Стоунер. Имея достаточный опыт конструирования оружия, он решил переделать достаточно успешную винтовку AR10 под патрон меньшего калибра. Использование патронов калибра.223 Remington сделало новую винтовку легче и компактнее; еще одним немаловажным следствием оказалось существенное увеличение носимого боекомплекта без увеличения его массы.

Пока конструктор совершенствовал оружие, концерн Colt в 1959 г. купил Armalite; все последующие модели, предназначенные для армии, выпускались и выпускаются под маркой Colt. А фирма Armalite сосредоточилась на выпуске гражданского стрелкового оружия.

Все винтовки под маркировкой AR15, поставляющиеся на гражданский рынок, лишены возможности вести автоматический огонь; в остальном их конструкция ничем не отличается от конструкции боевых винтовок М16.

Несмотря на довольно почтенный возраст (винтовка была разработана и запущена в серийное производство полвека назад), в Соединенных Штатах AR15 до сих пор популярна как отличное оружие для самообороны и охоты на крупного зверя.

Colt model 601, M16. Рождение легенды

После того как первые винтовки М14 попали во Вьетнам, стали понятны некоторые ошибки и просчеты. Во-первых, М14 была слишком длинной для джунглей. Во-вторых, винтовка не стреляла очередями, что оказалось жизненно необходимо при близком огневом контакте. В-третьих, оказалось, что при действиях в отрыве от баз носимого боекомплекта недостаточно.

Штурмовая винтовка Colt model 601.

Первую модель винтовки M16 очень легко опознать по отсутствию кнопки принудительного досылания патрона.

Устройство винтовки М16.

Фирма Colt получила задание на разработку новой винтовки для войск первого эшелона, которая была бы лишена перечисленных недостатков. Результатом стало появление на свет первой винтовки семейства М16 — Colt 601.

Пробная версия получила довольно благожелательные отзывы; были отмечены меньшая масса оружия, повышенная устойчивость при стрельбе, наконец, ощутимо больше стал носимый боекомплект.

После незначительных доработок (были изменены приклад и цевье, выштамповка шахты приемника магазина, профиль ребер жесткости магазина) винтовка Colt 601 была официально принята армией США под индексом М16. Так и появилась во Вьетнаме легендарная «Черная винтовка», хотя большая часть винтовок М16 имеет серое защитное покрытие.

Получили распространение следующие модификации Colt 601 для выполнения различных задач:

— Colt 608 — карабин, использовавшийся ВВС США как оружие самообороны пилотов вертолетов;

— Colt 610 (ХМ177) — первый автоматический карабин войск специального назначения. Это оружие отличалось от винтовки укороченным стволом и измененным цевьем, телескопическим прикладом и пламегасителем. Впоследствии Colt 610 был два раза модернизирован. Вначале его заменили усовершенствованной моделью Colt 609 (ХМ177Е1), а позднее — Colt 629 (ХМ177Е2);

— ХМ177Е2 — карабин, который в комплексе с подствольным гранатометом ХМ148 стал излюбленным оружием американских «зеленых беретов» и групп тактической разведки.

XM16E1, M16A1. Жертва излишней рекламы

Наиболее узнаваемая модификация винтовки М16 — легендарная M16A1.

Неполная разборка М16А1.

Американский офицер, вооруженный штурмовой винтовкой М16А1.

Экспериментальная винтовка XM16E1.

С принятием М16 на вооружение выявился ряд конструктивных недостатков, которые надо было устранять в срочном порядке. Низкое качество патронов М193 первых партий приводило к частым отказам оружия, особенно при длительной стрельбе. Ходили слухи, что вследствие малейшего загрязнения винтовку заклинивало или разрывало. На самом деле в них была только доля правды, так как из-за ошибки интендантов на вооружение попали патроны с порохом, который давал очень сильный нагар. Фактически винтовка нуждалась в чистке после каждых 40–50 выстрелов. Усугубило положение и то, что фирма Colt разрекламировала М16 как винтовку, не нуждающуюся в чистке. Вся закупленная партия М16 была поставлена в войска вообще без наборов для чистки оружия. Еще одна причина отказов винтовки М16 — чрезмерное удлинение возвратной пружины. Оказалось, что с целью уменьшения темпа стрельбы солдаты самовольно укорачивали ее. Естественно, такая доработка не предусматривалась конструкторами, и винтовка выходила из строя.

В 1963 г. доработанная М16 получила индекс XM16E1, прошла серию полевых испытаний и в том же году была принята на вооружение как новая винтовка армии США — М16А1.

Винтовка М16А1 отличалась от М16 доработанной затворной группой, дающей меньше осечек, наличием механического досылателя патрона и усиленной шахтой приемника магазина.

Также к М16А1 начали поставлять не только уже знакомые солдатам магазины на 20 патронов, но и новые магазины повышенной вместимости на 30 патронов. Винтовку М16А1 заменили новой моделью в 1984 г. в Корпусе морской пехоты и годом позже — в армии США. В армии Израиля М16А1 стоит на вооружении вспомогательных подразделений до сих пор.

M16A1E1, M16A2. Завоевали симпатии военных половины земного шара

Один из прототипов штурмовой винтовки М16А1Е1.

Штурмовая винтовка M16A2.

Винтовка марксмена М16А2Е3.

Легкий пулемет поддержки XM16M2HB.

Как ни хороша была М16А1, но и ей потребовалась замена. В течение 1970-х годов фирма Colt разрабатывала новый вариант винтовки М16; в начале следующего десятилетия для войсковых испытаний была выпущена опытная партия винтовок М16А1Е1. Новая винтовка отличалась от М16А1 новой ствольной коробкой, новой ручкой для переноски, отражателем гильз, позволившим без ограничений применять винтовку и правшам, и левшам, возможностью настройки диоптра по горизонтали, что, в свою очередь, давало возможность более точно пристрелять оружие и при необходимости быстро вносить боковые поправки. Были и другие изменения: винтовка стала немного длиннее, а форма цевья изменилась с треугольной в сечении на круглую.

Сразу после выпуска опытной партии винтовок, рассчитанных на применение патрона М193, на снабжение войск НАТО был принят новый патрон того же калибра — М855. Пуля М855 требовала изменения нарезов, поэтому военное руководство Соединенных Штатов решило не спешить с принятием на вооружение М16А1Е1, а доработать ее.

В 1984 г. на вооружение Корпуса морской пехоты США поступает новая винтовка — М16А2. По заказу морпехов в винтовках был предусмотрен вариант непрерывного огня вместо фиксированной очереди по 3 патрона.

В следующем, 1985 г. М16А2 принимается на вооружение армии США; армейский вариант допускает ведение огня одиночными выстрелами и фиксированным очередями по 3 патрона.

Новая винтовка получилась более чем удачной — через неполные 10 лет ею были вооружены армии почти половины земного шара.

Кроме стандартного варианта, выпускались также модификации М16А2:

— М16А2Е2 — тяжелая штурмовая винтовка с интегрированным подствольным гранатометом М203;

— М16А2Е3 — винтовка марксмена с тяжелым стволом повышенной кучности и регулируемым прикладом;

— М16А2Е3HBAR — винтовка с тяжелым стволом и функцией автоматического огня. Данная модификация используется как легкий пулемет поддержки и оснащается 100-патронным шнековым магазином.

М16А3, М16А4. Надежное оружие не спешит сдавать свои позиции

В 1994 г. появились новые винтовки серии М16 — М16А3 и М16А4.

Главным отличием новых моделей от М16А2 стало появление направляющей для крепления разнообразных прицельных приспособлений на ствольной коробке. Теперь появилась возможность использовать все стандартные прицелы с креплением на планку Пикаттини, принятые в странах НАТО, или оставить привычную ручку для переноски с открытыми прицельными приспособлениями.

Штурмовая винтовка M16A3.

Штурмовая винтовка M16A4.

Штурмовой карабин М4А1.

Штурмовой карабин M4A1.

М16А4, как и М16А2, может стрелять непрерывно или фиксированными очередями по 3 патрона, но отличается от последней новым оформлением. Теперь на цевье винтовки можно было прикрепить тактический фонарь, лазерный целеуказатель и другие приспособления.

М16А3 внешне мало отличается от М16А2, но может вести огонь одиночными выстрелами и непрерывно.

Новые винтовки получили распространение в армии США только как штурмовые комплексы, уступив в 1996 г. основное место в армии Соединенных Штатов карабину М4А1.

Карабин М4А1 есть не что иное, как укороченная версия винтовки М16А4. Как и другие модели, эти карабины выпускаются в различных модификациях, которые в основном различаются только режимами огня.

Хотя фирма Colt заявила о готовности к производству совершенно новых карабина М5 и винтовки М6, которые также являются дальнейшей модификацией М16, винтовки М16А3, М16А4 и карабин М4А1 и сегодня стоят на вооружении множества армий во всем мире.
