Приложения
Приложение 1
Согласно принятому Главным штабом сухопутных сил правилу германская бронетанковая техника учитывалась по двум номенклатурам: специальной и армейской. Первую формировало Управление вооружений. По ней все подвижные военные объекты, включая автомобили и мотоциклы, получали индекс Sd Kfz (Sonderkraftfahrzeug) с порядковым номером из арабских цифр.
Армейское обозначение представляло собой аббревиатуру, составленную из полного наименования образца бронетехники. Так, линейный танк назывался Pz.Kpfw (Panzerkampfwagen), реже - Pz. Очередная модель, за исключением "тигров" и "пантер", идентифицировалась по порядковому номеру римскими цифрами. Модификации, т.е. машины с существенными изменениями в вооружении, бронировании, ходовой части и т.д. распознавались по приставке Ausf. (Ausf?hrung) с добавлением большой (иногда малой) латинской буквы.
Командирские танки обозначались Pz.Bef.Wg. (Panzerbefehlswagen) с упоминанием порядкового номера базовой модели. Эти машины, особенно ранних лет производства, не имели основного вооружения: для маскировки пушечный ствол заменялся деревянным макетом. Тем самым освобождали место для работы командира или начальника штаба от батальона и выше. Такие Pz.Bef.Wg., конечно, нельзя относить к линейным танкам. На более поздних командирских машинах пушечное вооружение сохраняли. Вторую радиостанцию устанавливали за счет уменьшения боекомплекта.
Истребителями танков Jgd. Pz. (Jagdpanzer) назывались самоходные установки с длинноствольными противотанковыми пушками. Базовыми для них были танки текущего производства с сохранением полной схемы бронирования. Тем не менее они, как и штурмовые орудия, а также различные самоходные установки, хотя и состояли в штатах соединений и частей панцерваффе, но до осени 1943 г. относились к артиллерии.
Штурмовые орудия StuG (Sturmgesch?tz) и штурмовые гаубицы StuH (Sturmhaubitze) строились потому же принципу, что и истребители танков, но являлись прежде всего мощным подвижным средством огневой поддержки пехоты в ее боевых порядках.
Поначалу на них устанавливалось короткоствольное орудие. И даже когда ввиду возросшей опасности от танков противника на StuG стали устанавливать длинноствольные противотанковые пушки, они все равно сохранили свое название и принадлежность.
Противотанковые самоходные установки Pz.J?g (Panzerj?ger) следует рассматривать в основном как результат модернизации (переделки) устаревших немецких и трофейных танков, а также бронетранспортеров. Если ходовая часть, двигатель, трансмиссия, а зачастую и корпус сохранялись от базовой машины, то вместо башни ставилась легкобронированная рубка, открытая сверху и сзади. В качестве противотанкового вооружения часто применялись трофейные орудия.
Самодвижущиеся полевые артиллерийские системы Sf (Selbstfahrlafette) были представлены полевыми гаубицами, в том числе и устаревшими, установленными на серийные танковые или специальные шасси, бронетранспортеры, гусеничные и полугусеничные тягачи Zgkw (Zugkraftwagen). Для этих целей использовались и шасси трофейных танков, иногда с небольшой переделкой. Примерно по такому же принципу создавались зенитные самоходные установки.

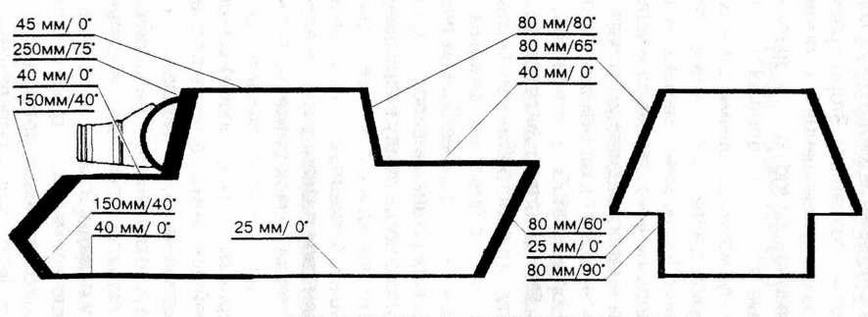

Схема бронирования истребителя танков "Ягдтигер"
Схема бронирования тяжелого танка "Тигр" Pz. VIН
ВООРУЖЕНИЕ. Основное вооружение "Тигра" - пушка 8,8 cm KwK 36 калибра 88 мм, производившаяся заводом Wolf в Магдебурге. Ствол пушки имел длину 56 калибров - 4928 мм; вместе с дульным тормозом - 5316 мм. Масса пушки - 1310 кг. Вертикальная наводка - в пределах от -6,5° до +17°. Предельная длина отката - 580 мм.
Пушка уравновешивалась с помощью специального гидравлического устройства, расположенного под ее казенной частью.
С пушкой был спарен 7,92-мм пулемет MG 34. Курсовой пулемет размещался в лобовом листе подбашенной коробки в шаровой установке. На командирской башенке позднего типа на специальном устройстве Fligerbeschutzger?t 42 можно было установить зенитный пулемет MG 34.
Танки "Тигр" первоначально оснащались бинокулярным телескопическим "ломающимся" прицелом TZF 9а, а затем монокулярным TZF 9Ь. При изменении вертикального угла наведения вооружения изменялось и положение объективной части прицелов, окулярная же часть оставалась неподвижной, что обеспечивало работу с вооружением во всем диапазоне вертикального угла наведения без изменения положения наводчика. Эти прицелы имели 2,5-кратное увеличение и поле зрения 23°. Курсовой пулемет MG 34 имел 1,8-кратный телескопический прицел KZF 2.
Боекомплект пушки состоял из 92 выстрелов, пулеметов - из 5100 патронов.
Бронепробиваемость снарядов пушки "Тигра" Марка снаряда Pz.Gr 39 (бронебойный) Pz.Gr 39 (подкалиберный) HiGr(кумулятивный) Масса снаряда, кг 10,16 7,5 7,65 Нач. скорость, м/с 810 930 600 Бронепробиваемость, мм при угле встречи 0° на дистанции, м: 500 м 111 156 90 1000 м 100 140 90 1500 м 92 125 90 2000 м 84 110 90Примечание. Таблица составлена на основании немецких источников.
Новый танк получил обозначение Panzerkampfwagen VI (Sd Kfz 182) "Тигр II" Ausf. (неофициально его называли "K?nig Tiger" - "Королевский тигр"), В начале 1943 г. фирма Хеншель получила заказ на три опытных образца. Первый прототип танка "Тигр II" был представлен Гитлеру 20 октября 1943 г. на полигоне Арис в Восточной Пруссии. Второй и третий прототип были готовы в декабре 1943 г.
Схема бронирования САУ "Элефант"
Схема бронирования танка "Тигр II"
Приложение 2
Производство бронетанковой техники
Танки* Наименование образца 1934-1937 1938 1939 1940 1941 1942 1943 1944 1945 Всего Pz. Kpfw 1 1493 70 1563 Pz. Kpfw II 332 669 246 53 275 355 1930 Pz. Kpfw II Ausf L 16 77 7 100 Pz. Kpfw III с 3,7-см пушкой 38 33 206 391 668 Pz. Kpfw III c 5-cm пушкой L/42 467 1673 332 2472 Pz. Kpfw III с 5-см пушкой L/60 40 1943 36 2019 Pz. Kpfw IIIс 7,5-см пушкой L/24 450 213 663 Pz. Kpfw III Flamm 100 100 Pz. Kpfw IVс 7,5-см пушкой L/24 13 102 141 278 467 124 1125 Pz. Kpfw IV с 7,5-см с пушкой L/43 и L/48 870 3013 3126 385 7394 Pz. Kpfw V 1768 3749 459 5976 Pz. Kpfw VI Ausf.H 84 647 623 1354 Pz. Kpfw VI Ausf.B 377 112 489 Pz. Kpfw 38 (t) 150 370 698 193 1411 Pz. Kpfw P40 737(i) 100 Итого 1876 804 743 1559 3153 4437 5854 7982 956 27364 * В общее число включены опытные машины VK601, VK1801, VK1301 и др. Истребители танков Наименование образца 1943 1944 1945 Всего Jgd Pz. Tider (P) "Elefant" 90 90 Jgd Pz. "Hetzer" 1457 1127 2584 Jgd Pz. IV 769 769 Jgd Pz. IV/70 767 441 1208 Jagdpanther 226 166 392 Jagdtiger 61 16 77 Итого 90 3280 1750 5120 Штурмовые орудия Наименование образца 1940 1941 1942 1943 1944 1945 Всего StuG III с 7,5-см пушкой L/24 184 548 90 822 StuG III с 7,5-см пушкой L/43 или L/48 99 3011 3840 864 7814 StuG IV 31 1006 102 1139 StuG М42 (i) и М43 (i) 244 22 266 StulG33B 24 24 StuH42 10 204 903 95 1212 StuPz. IV 66 215 17 298 Итого 184 548 223 3312 6208 1100 11 575 Самоходные установки Наименование образца 1941 1942 1943 1944 1945 Всего Противотанковые Marder II 111 799 308 1218 Marder III с 7,5-см пушкой 372 204 576 Marder III с 7,62-см пушкой 344 344 Nashorn 345 133 16 494 Прочие (в т.ч. опытные) 9 8 17 Итого противотанковых установок 9 835 1348 441 16 2649 Артиллерийские 10,5 cm leFH 18/2 (Sf) auf Pz Kpfw II "Wespe" 514 162 676 1 5 cm slG33 (Sf) auf Pz Kpfw II 12 12 1 5 cm slG33 (Sf) auf Pz Kpfw 38(t) 1 224 148 373 1 5 cm slG33 (Sf) auf Jgd Pz "Hetzer" 24 24 15 cm sFH 18/1 (St) auf Pz'Kpfw lll/IV 368 289 57 714 Panzerwerfer 42 248 52 300 Прочие (в т.ч. опытные) 6 8 14 Итого артиллерийских установок 18 1 1362 651- 81 2113 Зенитные 2 cm FlaK38 auf Pz Kpfw 38(t) 86 54 140 3,7 cm FlaK36 auf Pz. FlaKpanzer IV 205 35 240 3,7 cm FlaK36 auf Pz Kpfw IV "Ostwind" 7 7 Итого зенитных установок 86 259 42 387 Итого всех самоходных установок 27 836 2796 1351 139 5149 Бронетранспортеры и бронеавтомобили БТР Годы 1939 1940 1941 1942 1943 1944 1945 Всего Sd Kfz 250 389 1374 2895 1701 269 6628 Sd Kfz 251 232 237 424 1200 4258 7785 1016 15 152 Итого 232 237 813 2572 7153 9486 1285 21 780 Бронеавтомобили Годы до 1940 1940 1941 1942 1943 1944 1945 Всего БА 1242 189 618 982 826 555 113 4525Приложение 3
Сравнительные характеристики немецких и советских орудий для танков и САУ Марка Длина ствола в калибрах Тип (марка) снаряда Масса снаряда, кг Начальная скорость, м/с Бронепробиваемость на дистанции (м), в мм стальной брони (под углом 30°) 500 м 1000 м Немецкие орудия 5 cm KwK 39 60 PzGr39 2,06 835 57 44 Pz. Gr40 0,925 1180 72 38 7,5 cm KwK 37 24 К Gr ret Pz 6,8 385 39 35 7,5 cm KwK40 43 Pz Gr39 6,8 740 91 82 Pz. Gr40 4,1 920 108 87 7,5 cm KwK40 48 Pz Gr39 6,8 790 96 85 Pz. Gr40 4,1 990 120 97 7,5 cm KwK42 70 Pz Gr39/42 6,8 925 124 111 Pz. Gr40/42 4,75 1120 174 149 8,8 cm KwK36 56 Pz Gr39 10,2 773 110 100 Pz Gr40 7,3 930 156 138 8,8 cm KwK43 71 Pz Gr39-1 10,2 1000 185 165 Pz Gr40/43 7,3 1130 217 193 128 cm РаК44 55 Pz Gr 26,4 860 166 143 Pz Gr43 28,3 845 178 167 Советские орудия 76-мм КТ-28 16,5 БС 6,5 370 24 22 76-мм Л-1 0 23,7 БС 6,5 558 49 40 76-мм Ф-32 31,5 БС 6,5 612 48 42 76-мм Ф-34 41,5 БС 6,2 662 58 51 БПС 3 950 81 51 85-мм ЗИС-С-53 54,6 БС 9,2 792 91 83 БПС 4,99 1050 116 84 100-мм Д-1 ОС 56 БС 15,6 895 132 121 122-мм Д-25Т 48,6 БС 25 781 128 120 152-мм МЛ-20С 29,6 БС 48,8 600 108 96 БС - бронебойный снаряд; БПС - бронебойный подкалиберный снаряд"Тигр" - самый известный немецкий танк времен Второй мировой войны. О том, как создавались эти тяжелые танки, где и как воевали и как закончили свою "карьеру", а также о боевых машинах, созданных на их базе, вы узнаете, прочитав эту книгу.
